Asennamme propeeniputket: työn periaatteet

16-06-2018
Putket

XXI vuosisadan alussa useiden teknisten ja teknisten etujen ansiosta kuumennukseen tarkoitetut propeeniputket sekä kylmä- ja kuumavesihuolto tulivat hyvin suosittuihin. Teollisuus tuottaa useita tällaisia ​​materiaaleja, jotka poikkeavat pääasiassa siitä, että ne kestävät jatkuvasti tätä tai veden lämpötilaa.

Alla ymmärrämme nämä erot, oppia muokkauksen säännöt ja näet myös videon aihekohtaisen esittelyn tässä artikkelissa.

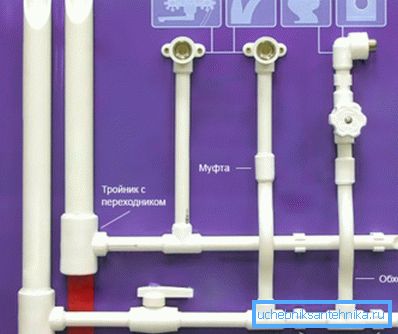

Propeeniputkien asennus vesihuoltoon

Polypropeeniputket ja lämmitys

Huom. On huomattava, että ns. Propyleeniputket on valmistettu polypropeenista, ja asiakirjoihin viitataan usein venäjänkielisellä lyhenteellä PP tai English PPR.

Materiaalien lajikkeet

Putkityyppi tapaaminen Suurin lämpötila jatkuvassa tilassa Nimellispaine (atm / MPa)
PN10 Kylmä vesi 20 ° C (lyhyesti 45 ° C) 10,2 / 1,0
PN16 Kylmä vesi 40 ° C (lyhyesti 65? C) 16.3 / 1.6
PN20 Kylmä ja kuuma vesi, lämmitys 80 ° C (lyhyesti 100 ° C) 20.4 / 2.0
PN25 Kylmä ja kuuma vesi, lämmitys 95 ° C (lyhytaikainen 150 ° C) 25,5 / 2,5

Propeeniputkien tekniset ominaisuudet

PPR: n eri väri
  • Ensinnäkin on syytä muistaa, että propeeniputket voivat olla eri osia, jotka vaihtelevat välillä 20 mm - 125 mm - tämä indikaattori vaikuttaa vastaavasti sisähalkaisijaan, jotta ne voidaan aina valita riippuvuuden tarpeesta. Lisäksi tuotteet jaetaan lämpötilajärjestelmän mukaisesti, kuten edellä olevasta taulukosta käy ilmi, ja pääasiallinen rajoittava tekijä tässä ei ole niinkään seinien paksuus kuin alumiinifolion tai lasikuituvahvan vahvistuskerros.

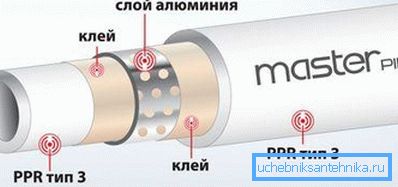

PPR RN25 - alumiinifolion vahvistus
  • Propeenin seinämä voi olla kiinteä, mutta sitä voidaan vahvistaa, vain toinen vaihtoehto voidaan suorittaa eri tavoin. Toisin sanoen, kalvo voi olla kerroksen keskellä, kuten tavallisesti RN20: n tapauksessa, mutta se voi olla lähempänä pintaa, kuten se tehdään RN: n kanssa. Tässä tapauksessa ero ei ole vain mahdollinen lämpötila ja paine, vaan myös tuotteen vähittäishinta - RN25 aina enemmän.

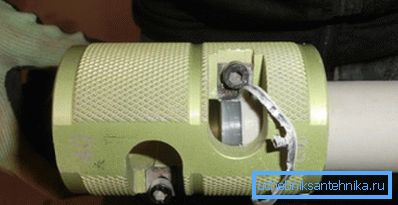

PPR RN25 -parranajokoneen puhdistus
  • Yleensä RN25 on jonkin verran paksumpi kuin RN10, RN16 ja RN20 ja kun PPR: n loppu tulee sähköisen juotoskupin kuumaan kärkeen, alumiinikalvokerros paljastuu - sen halkaisija vastaa suuttimen sisähalkaisijaa. Mutta kun telakointi tapahtuu, käsky edellyttää, että tartunta on homogeenisilla materiaaleilla, toisin sanoen PP: llä on siis puhdistettava kalvo ja veitsellä se on hieman vaikeaa. Tällaiseen putkenpoistoon käytetään tarvittavaa halkaisijaltaan erityistä parranajoa, joka poistaa sekä polypropeeni- että alumiinifolion yläkerroksen, jonka jälkeen voit aloittaa hitsauksen.

Polypropeenihitsaus

Huom. Yleensä päätät itse, mitä käytetään vesihuoltojärjestelmään - propeeni- tai metalli-muoviputkiin - niiden tekniset ominaisuudet ovat suunnilleen samanlaiset. Metalli-muovilla on kuitenkin huomattava heikkopiste - nämä ovat putkien metalliliittimiä, joilla on kuten minkä tahansa metallin tavoin paljon pienempi käyttöresurssi kuin mikään polymeereistä.

Juotin Eral ER-01 (LUX)

Ensinnäkin tarvitset juottimen työhön, ja jos teet asunnon tai talon omalla kädellä putkiston tai lämmityksen, työkalun teho ei ole sinulle merkitystä - jopa heikoin laite lämmittää 300 ° C: een, ja tarvitset vain 270 -280 ° C.

On olemassa kolmenlaisia ​​juotinraudoja - xiphoidia, kuten ylemmässä valokuvassa, molotokissa ja spiraalissa - ensimmäisissä kahdessa tyypissä käytetään paritettuja suuttimia, ja sauvan - paritonta, mutta tämä ei vaikuta hitsausprosessin tekniikkaan.

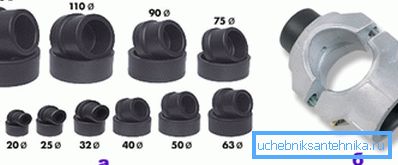

Suuttimet: a) höyryhuoneet; b) pariton

PPR-hitsausvinkit on valmistettu alumiiniseoksesta (jos kultaa ja hopeaa ei oteta huomioon, AL voidaan kutsua maan lämpöjohtavimmaksi metalliksi), mutta ne voidaan myös päällystää teflonilla. Tällaisella pinnoitteella propeeniputket ja -liittimet eivät tartu kuumaan metalliin, joten hitsausprosessi on helpompaa ja epämiellyttävien hajujen määrä vähenee merkittävästi.

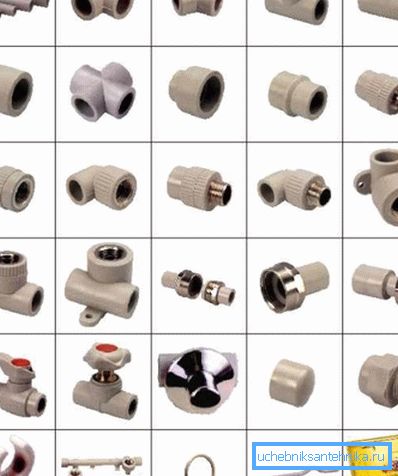

PPR-liittimet ja venttiilit

Telakointi tapahtuu liittimillä, jotka ovat kytkimiä, kulmia 32, 45? ja 90?, tees, vähennykset, ääriviivat (lyhyt kaaren muotoinen putki risteysten kompensoimiseksi), vähennykset ja tulpat.

On myös kierteitettyjä liittimiä (metallikytkentä) ja palloventtiilejä, jotka on valmistettu PP: stä, jotka ovat paljon kannattavampia kuin messinki ja lisäksi silumiiniset, koska polypropeenin käyttöikä ei mene mihinkään vertailuun metalliin - se on useita suuruusluokkaa suurempi.

Putkiosa (mm) Hitsaussyvyys (mm) Lämmitysaika (t) Jäähdytysaika (t)
20 14-17 5-6 2-3
25 15 - 19 6-7 3-4
32 16 - 22 8-9 4-5
40 18 - 24 12-13 5-6
50 20-27 18-19 6-7
63 24 - 30 24-25 7-8
75 26 - 32 30-31 8-9
90 29 - 35 40-41 9-10

Polypropeenin hitsausparametrien taulukko

Jotta propeeniputket voidaan luotettavasti kytkeä toisiinsa, on erittäin tärkeää, että juotostöiden aikana noudatetaan yllä olevassa taulukossa esitettyjä parametreja. Esimerkiksi 20 mm: n yleisimmälle poikkileikkaukselle putken tulee sopia 14–17 mm: iin sovitukseen, pidä sitä 5–6 sekuntia kuumassa suuttimessa ja 2-3 minuutin kuluttua telakointia varten.

Jos pää menee syvemmälle sovitukseen, se tasoittuu, ja tämä ei vain vähennä läpäisevyyttä, vaan myös synnyttää kuuroja, mikä tarkoittaa, että koko putkilinja poistuu käytöstä (alemmassa kuvassa fragmentti nro 4 esittää osan oikeasta juotoksesta).

Hitsausfragmentit

Propeeniputkien hitsaamiseksi sinun täytyy lämmittää juotin asettamalla termostaatin lämpötila 280 ° C: een (edellyttäen, että huoneen lämpötila ei ole huonelämpötilan alapuolella) ja asenna putki ja kiinnitä kuumaan suuttimeen. Kun pää on saavuttanut halutun syvyyden, pidä PPR: tä kuumassa suuttimessa taulukossa ilmoitetun ajan ja vapauta se äkillisesti. Kytke sitten kaksi osaa ja säilytä jälleen varattu aika.

Juotetaan paremmin lohkoissa

Asennuksen helpottamiseksi johdotusta voidaan parhaiten tehdä lohkoina, esimerkiksi keräämällä alue kylmässä vedessä, kattilasta, välittömästi putoamalla siellä wc: hen, vesimittariin, pesukoneeseen ja pesuallas. Tämä vaihtoehto on paljon helpompaa kuin raiteen hitsaaminen yhteen fragmenttiin seinään.

johtopäätös

Ennen hitsausta on kiinnitettävä huomiota propeeniputkiin ja liitososat ovat kuivia ja rasvattomia - pyyhi tarvittaessa. Kaikki kiinnikkeet on kiinnitetty metallikannattimiin tai muovilehtiöihin, mutta voit myös hukata putket esivalmistetuissa urissa niin, että voit kipsiä.
