Asbestisementtiputkien mitat ja niiden käyttö

Tällä hetkellä kaikki kokoiset asbestisementtiputket, joiden halkaisija on 100-500 mm, tarvitsevat jatkuvasti siviili- ja teollisuusrakentamisessa - nesteiden kuljettamiseen tai erilaisten rakenteiden elementteihin. Kaikki ne luokitellaan valtion standardien mukaan - paine GOST 539-80: n mukaisesti ja paineettomiksi GOST 1839-80: n mukaisesti, joten tämä määrittää niiden valikoiman tietyssä rakennussiirrossa.

Krysotiilisementillä on sekä positiivisia että negatiivisia puolia muovin ja teräksen edessä, josta keskustellaan, ja tässä artikkelissa on myös video, joka vahvistaa kirjalliset tosiasiat.

Asbestisementtiputki 500x210 mm (kotelo)

Mitä he ovat ja mitä niitä käytetään

taulukot

Kuvassa on ulkoreunan oikea kulma.

Huom. Asbestisementtiputkilla on myös toinen nimi - krysotiilisementti, joka on olennaisesti sama. Jos siis täytät yhden tai toisen määritelmän, puhumme samasta tuotteesta. Alla näet asbestisementtiputkien tekniset ominaisuudet ja niiden asennuksen perusteet.

Ehdollinen kulku Sisähalkaisija (mm) Halkaisija ulompi (mm) (kääntynyt pää) Pituus (mm) Viitepaino (kg) Kytkin. Sisähalkaisija Vertailukytkimen paino (kg)
BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 PU3 BM6 PU3 BM6
50 50 50 50 - 68 68 68 68 - 11 11 11 - 79 79 1.2 1.2
75 75 75 75 - 33 93 93 93 2950 16 16 18 - 104 104 1,5 1,5
100 100 100 100 - 118 118 122 122 - 21 25 25 - 130,6 130,6 1.9 1.9
125 119 119 119 - 137 139 142 142 2950 24 26 31 48.5 149,6 151,6 2,3 2,3
33 35 41
150 141 141 141 135 151 163 168 168 3950 32 35 43 50.67 173,6 175,6 2,9 2,9
43 47 57
200 189 189 189 181 209 217 224 224 - 57 80 95 118 221,1 229,1 4.4 4.4
250 235 235 235 226 259 265 274 274 - 86 100 134 152 271,1 277,1 5,4 5,4
300 278 278 278 270 305 314 324 324 3950 142 146 188 218 317,1 326,1 6.8 6.8
350 322 322 322 312 352 351 373 373 - 145 184 238 278 366,2 375,2 9.1 9.1
400 388 388 388 356 412 414 427 427 - 185 245 315 317,5 416,2 48.2 12,1 12,1
500 456 456 456 441 496 511 528 528 - 279 354 466 549 512,2 525,2 20.0 20.0

Taulukko paineisiin krysotiilisementtiputkien ja -liitäntöjen osista

Ehdollinen kulku Halkaisija sisäinen (mm ( Ulkohalkaisija (mm) Poikkeamat ulkohalkaisijasta (mm) Pituus (mm) Pituuden poikkeamat (mm) Putken viitemassa (kg) Vertailukytkimen massa (kg) Sisäisen kytkimen halkaisija
100 100 116 2-2,5 - - 14.7 1,61 145
125 123 139 2-2,5 2950 60 18,5 1,87 171
150 147 165 2-2,5 - - 25,9 2,53 190
200 195 215 2-2,5 - - 51.0 3,30 245
250 243 265 2-2,5 - - 69.0 4.20 295
300 291 315 2,5-3 - - 90.2 5.30 345
350 338 364 2,5-3 3950 50 113,8 6,45 390
400 386 414 2,5-3 - - 138,2 3.25 460
500 482 514 2,5-3 - - 196,0 12.60 550
600 576 612 2,5-3 - 272,4 18,40 632

Taulukko paineista, joissa ei ole paineita krysotiilisementtiputkia ja -liittimiä

Tyyppi 1
Ehdollinen kulku Luokka (BT) ja paino (kg)
BT6 BT9 BT12
100 7,8 9.2 10,4
150 12.9 15.2 17.9
200 22.1 26,4 31.2
250 28,1 35.9 41.1
300 40.2 49.4 57,4
350 50.9 63,7 74.0
400 68.8 84,7 98,7
500 101,6 127,3 149,2
Kirjoita numero 2
Ehdollinen kulku Luokka (BT) ja paino (kg)
BT6 BT9 BT12
200 24,5 30.0 35.3
250 33.8 40.7 47.3
300 47.7 67,9 66.7
350 62,5 76,5 87.5
400 81.8 100,6 114,6
500 124,7 151,2 173,6
Tyyppi 3
Ehdollinen kulku Luokka (BT) ja paino (kg)
BT6 BT9 BT6
200 21,7 25,3 36.2
300 49.4 57,4 69.4

Krysotiilisementtiputkien teoreettinen massa metriä kohti

Vahvuudet ja heikkoudet

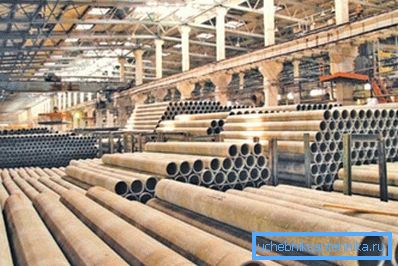

Asbestisementtiputki 300 mm. tuotanto
  • Asbestisementti tai krysotiilisementti on sama betoni, joka on vahvistettu kuiduilla, ja se saadaan useiden suuruusluokkaa edullisemmin kuin muovia (HDPE tai LDPE), valurautaa tai terästä, jota voidaan käyttää samankaltaisiin tarkoituksiin, ja hinta on aina tärkeä rooli suunnittelussa. Alhaisen ja korkean paineen putkien käyttöikä on 25–50 vuotta.
  • On erittäin tärkeää, että 150 mm: n asbestisementtiputki tai muu halkaisija ei johda sähkövirtaan, sillä on erittäin alhainen lämmönjohtavuus (0,8 kcal / m · h · astetta) eikä ole alttiita korroosiolle, ja tämä on pääasiallinen haittapuoli samankaltaisista rauta- ja terästuotteista.
  • Asbestisementin lämpötilan pidentymiskerroin on 12 kertaa pienempi kuin teräksen, joten kalliita pintaliitoksia ei tarvitse asentaa maanalaisille tai pintamalleille.. Kuljetettaessa kylmiä nesteitä krysotiilisementin pinnalle ei ole kondensoitumista.
  • Kaikilla asbestisementtiputkilla - 200 mm tai toisella poikkileikkauksella - on lievä laajeneminen kuuman veden kuljetuksen aikana, mutta tällainen muodonmuutos kompensoidaan täydellisesti tiivistämällä kumirenkaat putkiliitännässä. On huomionarvoista, että asbestisementin kosketus nesteen kanssa (erityisesti kuuma) tekee siitä entistä vahvemman, koska tämä on konkreettinen asiat tietylle betonille.
  • Tällaisten putkilinjojen osalta ohje ei tarjoa mikro-organismien ennaltaehkäisevää puhdistusta. (sammal, levät), koska niitä ei muodostu siellä koko elinkaaren ajan. Krysotiilisementti kestää happoa ja emästä.

Asennusmenetelmät

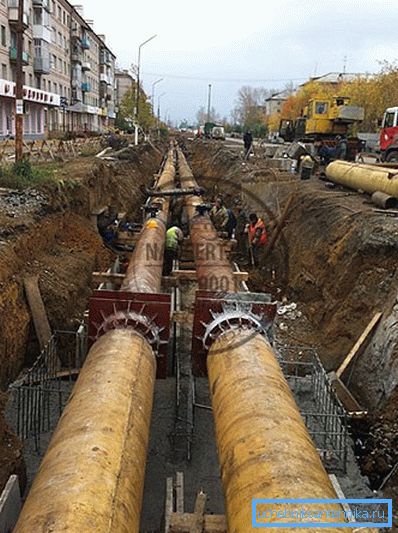

Lämmityksen asettaminen. valokuva

Rungon asettaminen kaivantoon ei ole tehty maan päällä, vaan hiekan tyynyllä - näin voit jakaa kuormituksen tasaisesti koko alueelle, ja jos se on pieni halkaisija (100 mm asbestisementtiputkea painaa 7,8 - 10,4 kg), sitten työntekijät ilman erityistä pyrkimyksiä alentaa sitä omin käsin.

Tapauksissa, joissa osa on suurempi, tämä voi vaatia kuorma-autonosturia, esimerkiksi asbestisementtiputki 500 mm BT12, 3. tyyppi painaa yli 173 kg - ilman erikoisvarustusta asennus on mahdollista, mutta melko monimutkainen. Ennen asennusta sekä suoraan kaivantoon kaikki putket ja kytkimet on pakko tarkistaa koskemattomuuden ja / tai tiiviyden suhteen. Mikäli suunnittelun nimittäminen sitä vaatii.

Tien asentaminen kaivannon pohjaan on välttämättä suoritettava rinteessä - jopa 200 mm: n halkaisijoille se on 20-30 mm (asbestisementtiputkella 100 mm: n kaltevuus on 20 mm / 1m), mutta 200 mm: n tai suuremmilla osuuksilla kaltevuus on 30-40 mm . Tämä ei koske ainoastaan ​​jätevesijärjestelmiä, vaan myös putkijohtoja - tämä takaa kondenssiveden tyhjennyksen tai sen sisälle tulevan nesteen.

yhdiste

Huom. Tämän tyyppiset putket luokitellaan paineen ja käyttötarkoituksen mukaan: a) vesihuoltoon: VT6, VT9, VT12, VT15; b) lämpöputkilinjoille: TT3, TT6, TT9, TT12, TT16.

klassnost Luokka (symboli) Käyttöpaine P
putki kytkentä MPa kgf / cm2
1 TT3 TM3 0,3 3
2 VT6 SAM6 0,6 6
TT6 TM6
3 VT9 SAM9 0,9 9
TT9 TM9
5 BT12 SAM12 1.2 12
TT12 TM12
6 VT15 SAM15 1,5 15
7 TT16 TM16 1,6 16

luokitus

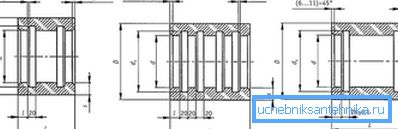

Kytkentäkonfiguraatio: a) kaksi uraa; b) neljä uraa; c) kaksi uraa, joilla on venymä; D on ulkohalkaisija; dk on uran halkaisija; L on pituus; s - seinän paksuus

Asennettaessa korkeapaineisia asbestisementtiputkistoja käytetään samankaltaisen materiaalin kytkentöjä telakointia varten, jotka aktivoidaan itsesulkuvan periaatteen mukaisesti.

Jos paine on 9-15 kgf / cm2, Ohjeessa oletetaan, että käytetään kahden tai neljän uran kytkentää (2 tai 4 tiivistyskumi- renkaalle). Jos paine ylittää 16 kgf / cm2, käytä tässä tapauksessa laajempia uria, joissa tiivistysrenkaat ovat myös laajempia.

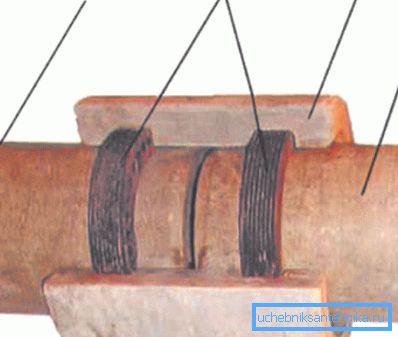

Fragmenttien telakointi: 1,2 - krysotiilisementtiputki; 3 - kytkentä; 4 - kumitiiviste

Asennus, kuten jo todettiin, voidaan tehdä joko maan alla tai ylhäällä, mutta jälkimmäinen menetelmä rajoittaa vakavasti suunnittelumahdollisuuksia. Tosiasia on, että turvallisuussääntöjen mukaan moottoritien ylittäminen rautatie-, raitiovaunu-, asuinalueiden jne. Kanssa on kielletty tai sallittu, mutta tietyin rajoitetuin ehdoin.

Mutta maanpinnan alapuolella asbestisementti tuntuu erinomaisesti teknisistä ominaisuuksista johtuen ja lisäksi ei ole olemassa tällaisia ​​rajoituksia ulkoiseen tiivisteeseen verrattuna.

johtopäätös

On olemassa tilanteita, joissa asennus tehdään vanhan linjan sijasta viimeisen purkamisen jälkeen ja vanha putki on joskus asetettu lokeroon. Tällaisissa tapauksissa lokeroa ei pureta, koska asbestisementtiputken mitat 150 mm (tai muu halkaisija) pysyvät samoina kuin teräs- tai valurauta, joten alustan irrottaminen ja hiekan tyynyn täyttäminen ei ole järkevää.
