Aallotettu ruostumaton teräsputki viestintään eri

Nykyiset saniteettilaitteiden valmistajat pyrkivät koko ajan pyrkimään helpottamaan viestintää. Heidän kovan työnsä tuloksena oli aallotettu ruostumaton teräsputki kaasu-, LVI-, lämmitys- ja muihin järjestelmiin. Nykyaikaisen teknologian ansiosta oli mahdollista yhdistää metallien lujuus ja joustavuus tuotteissa, jotka ovat pääasiassa omia kumituotteita.

Kuva näyttää asennetun putken.

Tuotteen ominaisuudet

Tuotannon esi-isät ovat japanilaisia, mutta myöhemmin teknologiasta tuli suosittu koko Euroopassa. Markkinoilla tarjotaan eri läpimittaisia ​​elementtejä, jotka mahdollistavat erilaisten viestintäverkkojen asettamisen.

Aallotetut ruostumaton teräsputket yhdistetään messinki putkiliittimillä, joilla on melko yksinkertainen rakenne.

  • Tuotteiden seinämän paksuus on vain 0,25-0,3 mm, mutta samalla niiden kyky kestää huomattavaa painetta on melko korkea. Tämä mahdollistaa toiminnan keskitetyissä ja itsenäisissä järjestelmissä.
  • Tuotannolla käytetään vain korkealaatuista terästä, jolla on tarvittava kemiallinen koostumus. Pääkomponenttien pitoisuutta säädetään tarkasti.
  • Asennustyöt yksinkertaistuvat huomattavasti, koska elementti voidaan taivuttaa minimiradioineen. Tuotteen parametreista riippuen ilmaisin voi vaihdella välillä 30-150 mm.
  • Materiaali on helppo käsitellä, joten se voidaan leikata tavallisilla työkaluilla, kuten metallisaksilla ja hiomakoneilla. On kuitenkin parasta käyttää erityistä putkileikkuria.
  • Tuotteet toimitetaan keloilla, joilla on huomattava pituus, joten liitäntöjen lukumäärä voidaan minimoida. Tässä suhteessa järjestelmän tiiviys paranee.

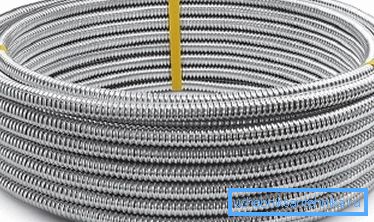

Tässä muodossa toimitukset tehdään.

Täydentää! Ruostumattomasta teräksestä valmistettu aaltoputki kestää hyvin korkeita lämpötiloja. Se ei kuitenkaan ole altis lineaariselle laajentumiselle, joka ei päde muovikollegoihin.

Valmistusprosessi

Tuotteiden valmistus tapahtuu automatisoiduilla linjoilla, mikä mahdollistaa korkean tarkkuuden pääteknologisia vaiheita suoritettaessa. Korkeimman laadukkaat tuotteet valmistavat japanilaiset valmistajat, mutta viime aikoina Latvian tuote on ollut suosittu, koska hinta ja laatu ovat yhtä suuret.

Vaatimukset lopputuotteille

Tulon tulisi olla elementtejä, joilla on sileä pinta ilman siruja, halkeamia ja muita vikoja. Murtumien läsnäolo viittaa avioliittoon, koska tällaiset paikat ovat mahdollisesti vaarallisia. Ajan myötä työväliaine voi vuotaa niiden läpi, eikä sen jälkeen enää ole mahdollista palauttaa tiiviyttä tavanomaisin keinoin.

Valmistustekniikka

Ruostumaton aaltoputki valmistetaan tietyn periaatteen mukaisesti. Seuraavassa on esitetty melko pitkiä valmistusprosesseja tukevat perusvaiheet.

Teknologian tarkistamisen jälkeen materiaalin positiiviset näkökohdat tulevat ilmi.

Selkeä valssaus liikkuvuudesta.
  1. Ensinnäkin teräsnauha esikäsitellään, minkä jälkeen se putoaa muodostusviivaan, jossa sylinterimäinen pylväs muodostetaan taivuttamalla.
  2. Seuraavaksi on pääliitoksen hitsaus automaattitilassa. Tämä toimenpide suoritetaan erityisessä kaasuympäristössä, joten ihmisen tekijä ei vaikuta lopputuotteen laatuun.
  3. Tämän jälkeen sileäseinäinen työkappale altistetaan valssausprosessille käyttäen eri halkaisijaltaan olevia osia. Tuloksena on aallotettu ruostumaton teräsputki.
  4. Viimeisessä vaiheessa materiaali leikataan vain mitattuiksi paloiksi, joiden pituus on enintään 50 m. Erotetut osat kierretään erityisiksi aukkoiksi, jotta ne voidaan kätevästi kuljettaa.

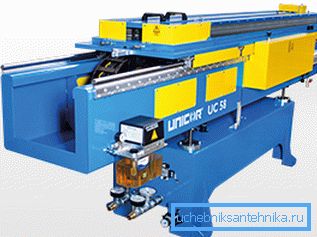

Näyttää siltä, ​​että kone tarvitsee tuotantoa.

Varoitus! Aaltojen kiertymien välinen vaihe voi olla hieman erilainen, koska eri valmistajat noudattavat omia standardejaan. Tämä ei kuitenkaan käytännössä vaikuta lopputuotteen laatuun.

Asennustyöt

Useimmiten asennettu ruostumaton aaltoputki putkisto- tai kaasutoimituksiin. Joskus tuotteita käytetään lämmitysjärjestelmien sovittimena. Asennustekniikka ei käytännössä poikkea muista materiaaleista valmistettujen putkijohtojen asennusprosessista. (Katso myös artikkeli Polypropeenin viemäriputket: ominaisuudet.)

Näitä tuotteita käytettäessä asennus vaatii kuitenkin paljon vähemmän aikaa kuin muiden analogien asentaminen, mikä liittyy helppokäyttöisyyteen.

Kun liität putken, se voidaan taivuttaa mihin tahansa suuntaan, jolloin saadaan pääsy haluttuun osaan.

Leikkaus erikoistyökalulla.
  1. Käyttämällä manuaalista putkileikkuria tai muuta leikkuutyökalua, haluttu pituus on erotettu.. Voit tehdä tämän mittaamalla etäisyyden pääpisteiden välillä ottaen huomioon kaaren.
  2. Asennuspultti irrotetaan suoraan liitännällä avaimella.. Itse putki työnnetään kiinnittimen sisäpuolelle. Hänen pitäisi mennä istumaan aina.
  3. Tämän jälkeen mutteri kiristetään samalla näppäimellä, kunnes tuotteen sisäinen kiinnitys tapahtuu.. Tiiviys varmistetaan syöttämällä järjestelmään työväliaine.

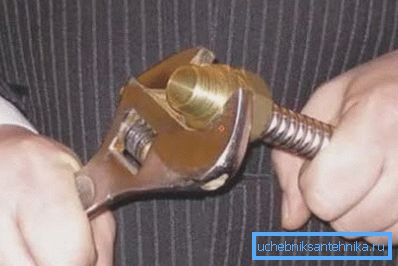

Heijastaa asennusprosessin asennusta.

Kiinnitä huomiota! Jos asennetaan ruostumatonta teräsputkea kaasua varten, kiinnitykseen kiinnitetään enemmän huomiota, koska myös pieni liukuma voi johtaa vuotoon.

Interstate-standardit

Kaikkien kaasu-, LVI- tai muiden viestintäverkkoon soveltuvien aaltopahvien on täytettävä GOST 10705-80: n kappaleiden vaatimukset, jotka sisältävät tietoa teräksestä valmistetuista sähkö hitsatuista elementeistä. Kun ohjaat liitoksen laatua murtumattoman menetelmän avulla, hydraulisella paineella suoritettava lisäkokeet ovat pakollisia.

Valittujen tuotteiden laadun määrittämiseksi leikataan näytteelle useita testityyppejä. Jos puhumme iskunkestävyyden testistä, otit vain kolme mallia. Perusmateriaalin - teräksen - kemiallisen koostumuksen osalta se määräytyy ensisijaisesti GOST 22536.0: n säännösten mukaisesti, jossa standardien perustiedot ovat.

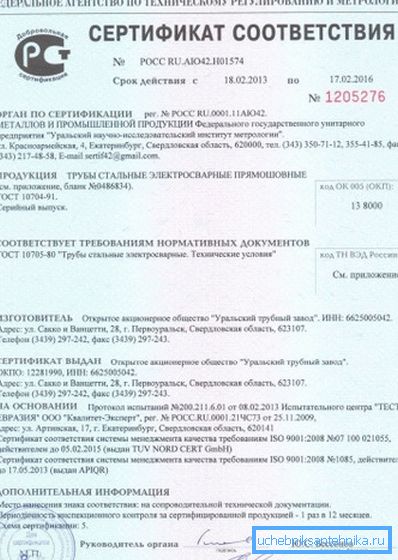

Esimerkki vaatimustenmukaisuustodistuksesta.

Aaltopahvistettu ruostumaton teräsputki valmistetaan muiden standardien mukaisesti. Prosessia ohjaavat GOST 9941-81 kohdat, joissa viitataan saumattomien lämpömuovattujen tuotteiden tietoihin.

Lopuksi

Tietoa esiteltiin aloittelijoille, jotka ovat kiinnostuneita nykyaikaisista tuotteista yksityisten ja asuinrakennusten laitekommunikaatiojärjestelmiin. Visuaalinen opetus sekä tässä artikkelissa oleva video tarjoavat mahdollisuuden toteuttaa aaltopahvilaitteiden asennuksen omin käsin.
