Yksityisen talon lämmityssuunnittelu - päävaiheet

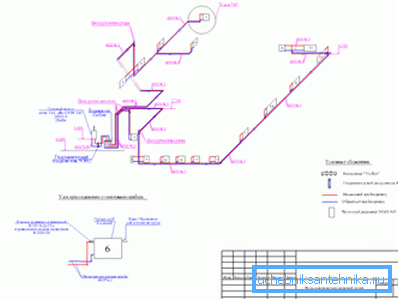

Talon lämmityslaite voidaan jakaa kahteen osaan: teoreettinen - tarvittavat laskelmat suoritetaan ja käytännöllinen - valmiiden piirustusten mukaan johdotukset tehdään lattialla ja kattilan hihnalla. Kun otetaan huomioon komponenttien asianmukaisen valinnan merkitys, artikkelissa keskitytään teoreettiseen osaan.

Lämmitysjärjestelmän suunnittelu

Kotilämmityksen suunnittelu kaupunkien rajojen rajoissa mahdollistaa yksinkertaisimman polun ja järjestää keskitetyn lämmityksen. Tässä tapauksessa riittää, että määritetään yksinkertaisesti putkien pituus ja halkaisija sekä valitaan jäähdyttimen haluttu koko. Tässä tapauksessa kustannukset ovat vähäiset, koska sinun ei tarvitse käyttää rahaa kattilaan tai kiertovesipumppuun.

Saman tehtävän suorittaminen on hieman vaikeampaa, mutta maalaistalolle. Todennäköisyydellä 99,9% ei ole keskitettyä lämmitystä kaupungin ulkopuolella, parhaimmillaan taloon toimitetaan sähköä ja kaasua. Tässä tapauksessa maalaistalon lämmitysjärjestelmien suunnitteluun sisältyy myös kattilan tehon valinta.

Poistuessamme meidän on hankittava tiettyjä tietoja:

• kattilan vähimmäisteho;
• putkien materiaali, pituus ja halkaisija;
• säteilijöiden lukumäärä ja niiden pinta-ala;
• kiertovesipumppu lämmitykseen.

Yleiset säännökset kodin lämmityksen suunnittelusta

Analysoimme maalaistalon lämmitysjärjestelmän suunnittelua - tässä tapauksessa on tarpeen määrittää kattilan vähimmäisteho, joka riittää talon lämmittämiseen. Laskenta perustuu siihen, että kattilan lämmönlähtö on kompensoitava suljettavien rakenteiden läpi tapahtuva lämpöhäviö.

Yleisessä tapauksessa laskenta suoritetaan kaavan mukaisesti

missä:

• Q - lämpöhäviö, W;
• S on ympäröivän rakenteen alue (katto, seinä);
• ?T - lämpötilaero kadulla ja talon sisällä, C;

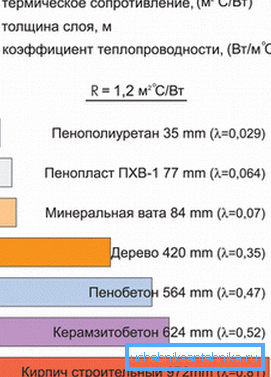

• ? - lämmönjohtavuuskerroin, viitearvo, W / m •? С;
• V - suljettavan rakenteen paksuus, m.

Kiinnitä huomiota! Jos et halua häiritä tavallista laskentamenetelmää, voit aina käyttää online-laskimia. Tietenkin laskutoimitusten tarkkuus kärsii, mutta käytännön mukaan kattilan valintaan riittää.

Periaatteessa asuinrakennuksen lämmitystä suunniteltaessa on otettava huomioon seuraavat tekijät:

• talon suunta;
• ilmastovyöhyke;
• vallitsevien tuulien suunta ja voimakkuus lämmityskauden aikana;
• talon eristyksen tyyppi, asennetut kaksinkertaiset ikkunat jne.

Yksinkertaistettu laskentamenetelmä

Talon lämmitysjärjestelmän suunnittelu voidaan toteuttaa myös yksinkertaisemmalla menetelmällä. Melko usein käytetään yksinkertaista riippuvuutta, jonka mukaan 1 m² Alueella on noin 100 wattia / tunti. Annettu riippuvuus on voimassa alueilla, joilla on lauhkea ilmasto.

Laskettaessa on suositeltavaa käyttää useita parannustekijöitä:

• jos katon korkeus eroaa 3 metristä, syötetään korjauskerroin h / 3, jossa h on katon korkeus;
• kulmatilojen osalta lämpöhäviö kasvaa 80%, kerroin 1,8;
• jos ikkunoiden lukumäärä ylittää 1, korjauskerroin on 1,8;
• Myös jäähdyttimen kytkentämenetelmä otetaan huomioon. Jos käytetään pienempää liitäntää, akku lämpenee hieman huonommin, ja siksi otetaan käyttöön korjauskerroin 1,1;

• vakuutuksen osalta saavutettua tulosta voidaan nostaa noin 15-20%, jotta lämmityksellä on vakavuusraja vakavien jäätymien yhteydessä, kerroin on 1,2.

Kun laskenta suoritetaan käsin, tulos on tarkasti vertailukelpoinen kattiloiden valmistajien suositusten kanssa. Tarkastellaan pientä laskentaesimerkkiä: sinun on määritettävä kattilan kapasiteetti, joka riittää lämmittämään talon, jonka kokonaispinta-ala on 160 m² 2,9 m katot

Laskentamenetelmä:

• määrittelemme lämpöhäviön erikseen määritetyille kertoimille. Lämpöhäviö Q = 160 • 0,1 • 1,2 • 2,9 / 3,0 = 18,56? 19 kW;

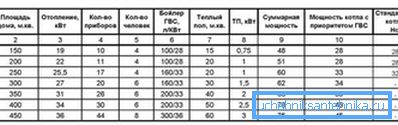

• vertaa suositeltuun kattilatehoon alueella riippuen. Voidaan nähdä, että tulokset olivat melko lähellä. Nyt voit valita tietyn mallin sähkö-, kaasu- tai kiinteän polttoaineen kattilasta, joka keskittyy tehoon. Voit ostaa mallin, jonka teho on pieni, kattiloiden hinta, jonka ero on pari kilowattia, ei ole kovin erilainen.

Lämmittimien valinta

Akku on vain "välittäjä", joka vastaa lämmön siirtämisestä kattilasta. On selvää, että patterin pinta-ala vaikuttaa voimakkaasti huoneen lämmityspintaan. Siksi tarvitaan alustava määritys tarvittavasta lukumäärästä jaksoja.

Jokaisen jäähdyttimen mallin valmistajan on ilmoitettava lämpöteho - kuinka paljon lämpöä 1 osa antaa, kun se on täytetty jäähdytysnesteellä. Kun tiedät huoneen lämpöhäviön, voit helposti määrittää tarvittavan määrän jäähdyttimen osia.

Ohjeita vaaditun lukumäärän lukumäärän laskemisesta näyttää tältä:

• määrittää huoneen lämpöhäviön. Esimerkiksi 25 metrin alueella² 2,9 m: n katot, lämpöhäviö on Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;

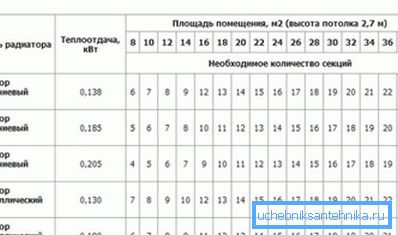

• kappaleen teho riippuu jäähdyttimen tyypistä, esimerkiksi A500-alumiiniakkujen ollessa 0,185 kW;
• määrittää vaaditun lukumäärän N = 2.9 / 0.185 = 15.67? 16,0 kpl. Tulos on myös lähellä akkujen valmistajien suosittelemia arvoja.

Kiinnitä huomiota! Jäähdyttimiä asennettaessa ei ole suositeltavaa sulkea niitä verhoilla, mikä vähentää lämmönsiirtoa.

Tietoja lämmitysputkista ja kiertopumpusta

Putken halkaisijan on oltava riittävä, jotta jäähdytysneste kiertää ilman ongelmia tietyllä nopeudella lämmityspiiriä pitkin. Valitse yleensä vain keskimääräiset suositellut arvot lämmityspiirin osasta riippuen. Korkeintaan 50 mm: n läpimittoja käytetään nousuputkissa ja pienempiä lattian johdotuksessa.

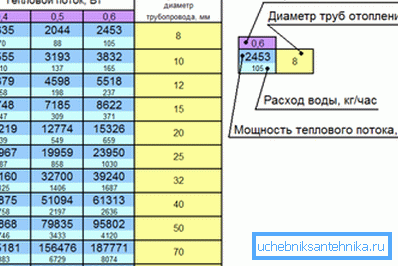

Maalaistaloa suunniteltaessa lämmitetään itsenäisesti, voit käyttää taulukossa annettuja arvoja.

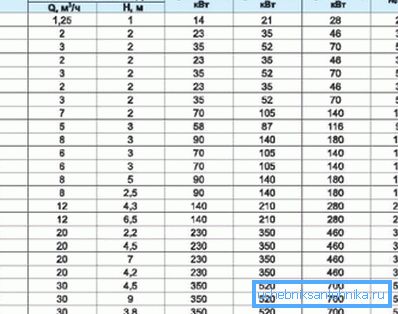

Kiertovesipumpun osalta se valitaan kahdella indikaattorilla:

• syöttöarvo;
• pään paine.

Minimi vaadittu arkistointi määräytyy kaavan mukaan

tässä kaavassa

• Q - lämmönsyöttö, kW;
• ?T on syöttöputken ja paluulämpötilan välinen ero ,?

Vaadittu pää määräytyy seuraavan suhteen perusteella

jossa

• R - kitkan aiheuttama paineen lasku suorissa osissa, Pa / m;
• l - putken pituus kauimpaan akkuun, m
• ?Z on paikallisten vastusten summa.

Kiinnitä huomiota! Kun valitset pumpun, sinun tulisi valita malli, jonka ominaisuudet ovat mahdollisimman lähellä laskennan aikana saatuja arvoja.

Yhteenvetona

Lämmityssuunnittelu ei ole niin vaikeaa kuin ensi silmäyksellä. Myös henkilö, joka tuntee päällekkäin sääntelykehyksen ja laskentamenetelmät, voi selviytyä tästä. Talon lämmön takaamiseksi riittää, että noudatetaan ehdotettuja suosituksia.

Videossa tarkastellaan yksityiskohtaisemmin lämmitysjärjestelmän suunnittelua.
