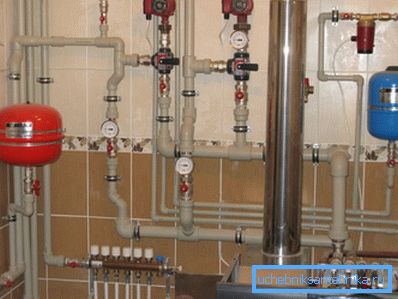

Mitkä parametrit on laskettava itsenäisen lämmitysjärjestelmän suunnittelussa? Miten yksityisen talon lämmitysjärjestelmän laskenta kussakin tapauksessa on? Artikkelissa annamme lukijalle kaikki tarvittavat kaavat, viitetiedot ja liitetään laskelmat esimerkkeihin.

Mitä me ajattelemme

Mitkä ovat yksityisen talon lämmitysjärjestelmän laskentavaiheet?

Mitä meidän on laskettava?

• Lämmön kokonaistarve ja lämmityskattilan vastaava teho.
• Erillisen huoneen lämpöenergian kysyntä ja vastaavasti lämmittimen teho siinä.

Huomaa: meidän on koskettava eri lämmityslaitteiden lämpötehon määrittämismenetelmiä.

• Paisuntasäiliön kapasiteetti.
• Kiertovesipumpun parametrit.

Tässä järjestyksessä ja siirry eteenpäin.

Lämpöteho

Kotilämmön tarvetta on mahdollista arvioida karkeasti kahdella tavalla:

1. Alueittain.
2. Tilavuuden mukaan.

Alueen laskenta

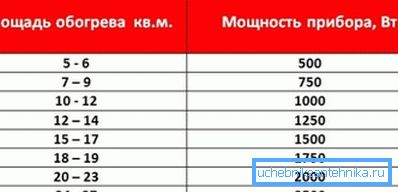

Tämä tekniikka on erittäin yksinkertainen ja perustuu puolen vuosisataa sitten SNiP: hen: yksi kilowatti lämpötehosta otetaan 10 neliömetriä kohti. Siten taloa, jonka kokonaispinta-ala on 100 m2, voidaan lämmittää 10 kilowattikattilalla.

Järjestelmä on hyvä, koska se ei edellytä kiivetä villiinsä ja laskea seinien lämmönkestävyyttä. Mutta kuten mikä tahansa yksinkertaistettu laskentajärjestelmä, se antaa hyvin likimääräisen tuloksen.

On useita syitä:

• Kattila lämmittää koko huoneen tilavuuden, joka riippuu paitsi talon alueesta myös kattojen korkeudesta. Ja tämä parametri yksityisessä asunnossa voi vaihdella laajimmillaan.
• Ikkunat ja ovet menettävät paljon enemmän lämpöä yksikköä kohti kuin seinät. Jos vain se on paljon läpinäkyvämpi infrapunasäteilylle.
• Ilmastovyöhyke vaikuttaa myös suuresti lämpöhäviöön rakennuksen kuoren läpi. Huoneen ja kadun välisen lämpötilan deltan nostaminen kaksinkertaistaa lämmityskustannusten kaksinkertaisen nousun.

Tilavuuslaskenta alueellisilla kertoimilla

Näistä syistä on parempi käyttää hieman monimutkaisempaa laskentajärjestelmää, joka antaa paljon tarkemman tuloksen.

1. Perusarvo on 60 wattia lämmitettyä huonetta kuutiometriä kohti.
2. Jokainen ulkoseinän ikkuna lisää 100 wattia laskettuun lämpötehoon, 200 kullekin ovelle.
3. Tulos kerrotaan alueellisella kertoimella:

Otetaan esimerkkinä sama talo, jonka pinta-ala on 100 neliömetriä.

Tällä kertaa määritämme kuitenkin useita muita ehtoja:

• Sen kattojen korkeus on 3,5 metriä.
• Talossa on 10 ikkunaa ja 2 ovea ulkoseinissä.
• Se sijaitsee Verkhoyanskin kaupungissa (tammikuun keskilämpötila on 45,4 C, absoluuttinen minimi on 67,6 C).

Joten, lasketaanko yksityisen talon lämmitys näihin olosuhteisiin.

1. Lämmitetyn huoneen sisäinen tilavuus on 100 * 3,5 = 350 m3.
2. Lämpötehon perusarvo on 350 * 60 = 21000 wattia.
3. Ikkunat ja ovet pahentavat tilannetta: 21000+ (100 * 10) + (200 * 2) = 22400 wattia.
4. Lopuksi Verkhoyanskin virkistävä ilmasto pakottaa meidät lisäämään jo suurta lämmityskapasiteettia vielä kaksi kertaa: 22400 * 2 = 44800 wattia.

On helppo nähdä, että ero ensimmäisellä menetelmällä saadun tuloksen kanssa on enemmän kuin neljä kertaa.

Lämmityslaitteet

Miten lasketaan lämmitys omakotitalossa yksittäisissä huoneissa ja valitset tähän tehoon sopivat lämmityslaitteet?

Menetelmä lämmön tarpeen laskemiseksi yksittäisessä huoneessa on täysin sama kuin edellä.

Esimerkiksi 12 m2: n huoneessa, jossa on kaksi ikkunaa, joita me kuvailemme, laskenta näyttää tältä:

1. Huoneen tilavuus on 12 * 3,5 = 42 m3.
2. Peruslämpöteho on 42 * 60 = 2520 wattia.
3. Kaksi ikkunaa lisää siihen lisää 200. 2520 + 200 = 2720.
4. Alueellinen kerroin kaksinkertaistaa lämmön kysynnän. 2720 ​​* 2 = 5440 wattia.

Miten lasketaan tuloksena oleva arvo säteilijän osien lukumäärässä? Miten valita lämmityskonvektorien lukumäärä ja tyyppi?

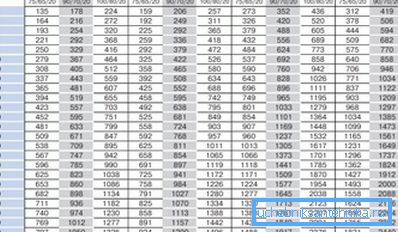

• Valmistajat ilmoittavat aina konvektorien, levylämmittimien jne. Lämpötehon. asiakirjoihin.

• Lohkolämpöpattereille tarvittavat tiedot löytyvät yleensä jälleenmyyjien ja valmistajien verkkosivuilta. Samassa paikassa on melko usein mahdollista löytää laskin laskemista varten kilowatteista.
• Lopuksi, jos käytät tuntemattomia alkuperäsäteilijöitä, joiden vakiokoko on 500 millimetriä nippa-akseleita pitkin, voit keskittyä seuraaviin keskiarvoihin:

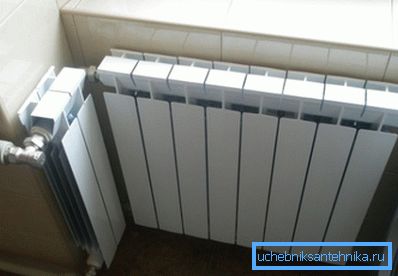

Autonomisessa lämmitysjärjestelmässä, jossa on kohtalaiset ja ennustettavissa olevat lämmönsiirtoparametrit, käytetään eniten alumiiniradiaattoreita. Niiden kohtuullinen hinta yhdistyy hyvin miellyttävän ulkonäön ja korkean lämmöntuotannon kanssa.

Meidän tapauksessa alumiiniosat, joiden teho on 200 wattia, vaativat 5440/200 = 27 (pyöristetyt).

Kuten aina, on pari hienovaraisuutta.

• Moniosaisen jäähdyttimen sivuttaisliitännällä viimeisten osien lämpötila on paljon pienempi kuin ensimmäinen; vastaavasti lämmittimen lämpövirta putoaa. Yksinkertainen ohje auttaa ratkaisemaan ongelman: kytke jäähdyttimet järjestelmän mukaan alhaalta pohjaan.
• Valmistajat ilmoittavat lämpötehon jäähdytysnesteen ja huoneen välisen lämpötilan delta 70 astetta (esimerkiksi 90/20 ° C). Jos se pienenee, lämpövirta laskee.

Erityistapaus

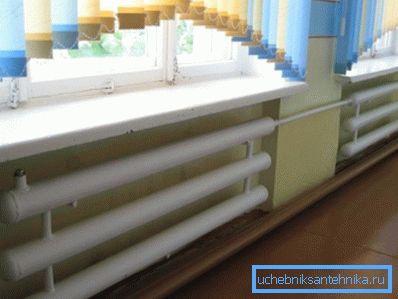

Kotitalouksien lämmityslaitteina käytetään usein kotitekoisia teräsrekistereitä.

Huomaa: ne houkuttelevat paitsi edullisia, myös poikkeuksellisia vetolujuuksia, mikä on erittäin hyödyllistä, kun yhdistät talon lämmityskeskukseen. Itsenäisessä lämmitysjärjestelmässä niiden houkuttelevuutta kieltää lämmittimen vähäinen ulkonäkö ja alhainen lämpöpäästö.

Kuitenkin: miten arvioidaan tunnetun kokoisen rekisterin lämpökapasiteetti?

Yhdelle vaakasuoralle pyöreälle putkelle se lasketaan kaavalla Q = Pi * Dn * L * k * Dt, jossa:

• Q - lämmön virtaus;
• Pi on luku pi, jonka katsotaan olevan 3.1415;
• DN - putken ulkohalkaisija metreinä;
• L on sen pituus (myös metreinä);
• k on lämmönjohtavuuden kerroin, jonka katsotaan olevan 11,63 W / m2 * C;
• Dt - delta-lämpötila, jäähdytysnesteen ja huoneen ilman välinen ero.

Multisection-horisontaalisessa rekisterissä kaikkien osien, lukuun ottamatta ensimmäistä, lämmönsiirto kerrotaan 0,9: llä, koska ne vapauttavat lämpöä ensimmäiseen osaan kuumennetun ilmavirran nousuun.

Lasketaan neljän poikkileikkausrekisterin lämmönsiirto, jonka halkaisija on 159 mm ja pituus 2,5 metriä, jäähdytysnesteen lämpötilassa 80 ° C ja ilman lämpötilassa 18 ° C: ssa.

1. Ensimmäisen osan lämpöteho on 3,1415 * 0,159 * 2,5 * 11,63 * (80-18) = 900 wattia.
2. Kummankin muun osan lämpöteho on 900 * 0,9 = 810 wattia.
3. Lämmittimen lämmön kokonaisteho on 900+ (810 * 3) = 3330 wattia.

Paisuntasäiliö

Ja tässä tapauksessa on olemassa kaksi laskentamenetelmää - yksinkertainen ja tarkka.

Yksinkertainen piiri

Yksinkertainen laskenta on erittäin yksinkertaista: paisuntasäiliön tilavuus on yhtä suuri kuin 1/10 piirissä olevasta jäähdytysnesteen tilavuudesta.

Mistä saat jäähdytysnesteen määrän?

Tässä on pari yksinkertaisinta ratkaisua:

1. Täytä ääriviiva vedellä, ilmaa ilmaa ja tyhjennä sitten kaikki vesi tiivisteen läpi mihin tahansa mittausastiaan.
2. Lisäksi likimääräisesti tasapainotetun järjestelmän tilavuus voidaan laskea nopeudella 15 litraa jäähdytysainetta kilowattia kohti. 45 kW: n kattilan tapauksessa järjestelmässä on noin 45 * 15 = 675 litraa lämmönsiirtolaitetta.

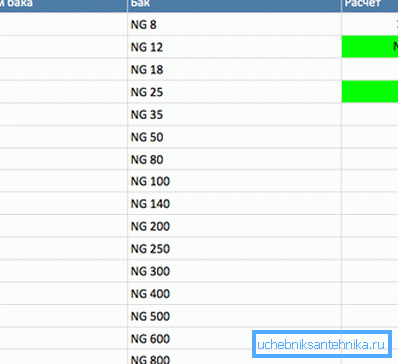

Siksi tässä tapauksessa kohtuullinen minimi olisi 80 litran lämmitysjärjestelmän paisuntasäiliö (pyöristettynä standardiarvoon saakka).

Tarkka järjestelmä

Tarkemmin sanottuna voit tehdä omat kädet paisuntasäiliön tilavuuden laskemiseksi käyttäen kaavaa V = (Vt x E) / D, jossa:

• V - haluttu arvo litroina.
• Vt on jäähdytysnesteen kokonaismäärä.
• E on jäähdytysaineen laajennuskerroin.
• D on paisuntasäiliön hyötysuhde.

On selvää, että viimeiset kaksi parametria tarvitsevat kommentteja.

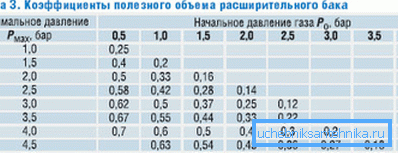

Veden laajenemiskerroin ja huono vesi-glykoli -seokset voidaan ottaa seuraavasta taulukosta (kuumennettuna + 10 ° C: n alkulämpötilasta):

Säiliön hyötysuhde voidaan laskea kaavalla D = (Pv - Ps) / (Pv + 1), jossa:

• Pv on piirin suurin paine (turvaventtiilin helpotuspaine).

Vihje: se on yleensä 2,5 kgf / cm2.

• Piirin Ps-staattinen paine (se on myös säiliön latauksen paine) Se lasketaan 1/10: ksi erosta säiliön tason ja piirin yläpisteen välillä (1 kgf / cm2: n ylipaine nostaa vesipatsaan 10 metriä). Säiliön ilmakammioon luodaan paine, joka on yhtä suuri kuin Ps, ennen järjestelmän täyttämistä.

Esimerkiksi lasketaan säiliön vaatimukset seuraavissa olosuhteissa:

• Säiliön ja ääriviivan korkeuden välinen ero on 5 metriä.
• Talon lämmityskattilan teho on 36 kW.
• Veden suurin lämmitys on 80 astetta (10 - 90 ° C).

joten:

1. Säiliön tehokkuussuhde on (2,5-0,5) / (2,5 + 1) = 0,57.

1. Jäähdytysnesteen määrä nopeudella 15 litraa kilowattia kohden on 15 * 36 = 540 litraa.
2. Veden laajenemiskerroin, kun sitä kuumennetaan 80 astetta, on 3,58% tai 0,0358.
3. Siten minimisäiliön tilavuus on (540 * 0,0358) / 0,57 = 34 litraa.

Kiertopumppu

Kuinka valita kiertovesipumpun optimaaliset parametrit lämmitysjärjestelmälle?

Kaksi parametria ovat meille tärkeitä: pumpun ja sen suorituskyvyn aiheuttama paine.

Paineella kaikki ei ole yksinkertaista, mutta hyvin yksinkertaista: yksityisen talon kohtuullisen pituuden ääriviiva edellyttää budjettilaitteiden painetta, joka on vähintään 2 metriä.

Apua: 40 metrin rakennuksen lämmitysjärjestelmä kiertää 2 metrin pudotuksen.

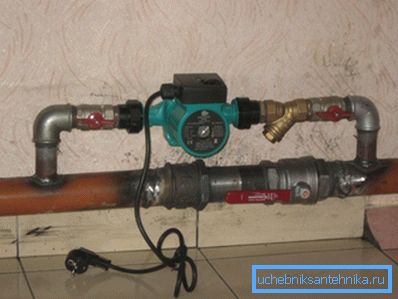

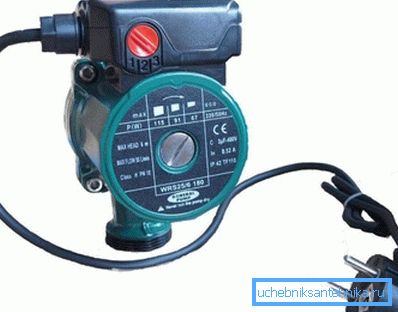

Yksinkertaisin tapa valita suorituskyky on moninkertaistaa järjestelmän jäähdytysnesteen tilavuus 3: n piirin pitäisi kääntyä noin kolme kertaa tunnissa. Siten järjestelmässä, jonka tilavuus on 540 litraa, pumppu, jonka kapasiteetti on 1,5 m3 / tunti (pyöristetty), on riittävä.

Tarkempi laskenta suoritetaan käyttäen kaavaa G = Q / (1.163 * Dt), jossa:

• G - suorituskyky kuutiometreinä tunnissa.
• Q on kattilan tai piirin osan teho, kun on tarpeen varmistaa kierto kilowatteina.
• 1.163 - veden keskimääräiseen lämpökapasiteettiin sidottu kerroin.
• Dt on piirin virtauksen ja paluun välinen delta-lämpötila.

Vihje: autonomiselle järjestelmälle vakioparametrit ovat 70/50 C.

Kun kattilan lämpöteho on 36 kW ja lämpötila on 20 ° C, pumpun kapasiteetin tulee olla 36 / (1,163 * 20) = 1,55 m3 / h.

johtopäätös
