Yksityisen talon lämmitysjärjestelmän järjestelmä:

Miten voidaan luoda yksityisen talon lämmitysjärjestelmän järjestelmä omin käsin? Ja mitkä ovat sen keskeiset osatekijät? Miten lämmityslaitteet kytketään? Mitä pitäisi olla paristot ja putket?

Yritetään vastata näihin kysymyksiin.

Painovoimajärjestelmä

Yksittäisen talon lämmitysjärjestelmän yksinkertaisin järjestelmä on ns. Gravitaatio tai painovoima. Se toimii lämmitetyn jäähdytysaineen ja lämmittimissä jäähdytetyn jäähdytysnesteen tiheyden eron vuoksi.

täyte

Siinä on suuri (vähintään DN32) halkaisija. Tavoitteena on vähentää hydraulista vastusta: pää, joka voittaa sen tässä järjestelmässä, on pieni.

Kiinnitä huomiota: älä sekoita putken (DU) ehdollista kulkua ja sen ulkohalkaisijaa, mikä merkitsee polymeeri- ja metallipolymeeriputkien elementtejä. Esimerkiksi polypropeenille DU32 vastaa 40 mm: n ulkohalkaisijaa.

Samoista syistä on parempi suosia moderneja polymeerimateriaaleja. Ajan myötä teräs on täynnä talletuksia ja ruosteita, jotka ovat yhä karkeampia.

Välittömästi kattilan jälkeen pullotus toimitetaan ns. Tehosteputkella - pystysuuntaisella osuudella, jonka yläosassa on avoin paisuntasäiliö. Lisäosa täytteestä suoritetaan vakiona olevalla kaltevuudella kattilan paluuputkeen.

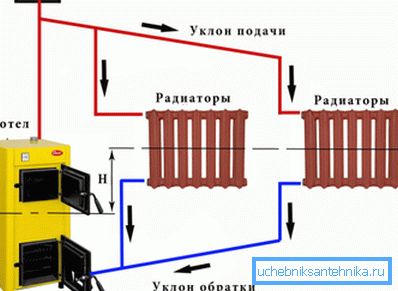

Kattila on puolestaan ​​asennettu ääriviivan alempaan kohtaan; Usein se on asennettu kuoppaan. Mitä suurempi kattilan ja patterien välinen korkeusero, sitä suurempi on paine, sitä nopeammin vesi kiertää piirissä.

Jäähdyttimen johdotus ja liitäntä

Luonnollisella liikkeellä olevien yksityisten talojen lämmitysjärjestelmien optimaaliset järjestelmät ovat Leningradin eri versioita.

Mikä se on?

• Täyttö on jatkuva rengas, joka yhdistää kattilan syöttö- ja paluuputket.
• Lämmityslaitteet on kytketty rinnakkain täytteen kanssa pienemmän halkaisijan omaavalla vuorauksella.
• Lämmityslaitteiden optimaalinen kytkentäjärjestelmä on alhaalta alas. Tällöin akkua ei tarvitse huuhdella: liete ei viipy alempaan kerääjään.

Järjestelmissä, joissa on kiinteä polttoainekattila, on parempi valita valuraudan lämpöpatterit tai teräsrekisterit. Niiden suuri tilavuus ja kiinteä massa tasoittavat jäähdytysnesteen vaihtelut polttoaineen syttymisen ja polttamisen aikana.

venttiilistö

Yksityisen talon lämmitysjärjestelmien gravitaatiojärjestelmät valmistuvat vähintään venttiileillä. Ensinnäkin ne eivät tarvitse sitä: vuotojen poistamiseksi on helpompaa tyhjentää ja ladata vettä kokonaan. Toiseksi kukin venttiili tai kuristin aiheuttaa himoitun paineen häviämisen ja hidastaa jo hidasta kiertoa.

Mikä on elintärkeää?

1. Ilmanvaihto pullotuksen yläpuolella sijaitsevissa lämpöpattereissa. Itse täyttävä ilma pakotetaan paisuntasäiliöön ja sieltä ilmakehään.

1. Nollaa virta piirin alaosassa.
2. Poistetaan kylmävesijärjestelmästä venttiilin avulla, joka täyttää piirin paisuntasäiliön läpi.

Pakko kiertää

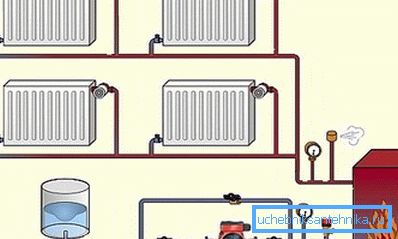

Yksityisen talon lämmitysjärjestelmän suunnitelmat, joissa on pakko- kierto, ovat yleisempiä, koska joustavampi säätö mahdollistaa säätölaitteiden ja piirin tiettyjen osien itsenäisen säätämisen.

Lisäksi: tämä järjestelmä kulkee nopeammin käyttölämpötiloihin ja sen lämpötila on pienempi virtauksen ja paluun välillä.

turvallisuus

Suljetun järjestelmän, jossa on pakko- kierto, tärkein ongelma on, että sen on kompensoitava jäähdytysnesteen laajeneminen.

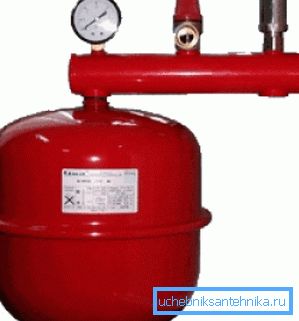

Ainoan avoimen laajennussäiliön toiminnot, jotka täydentävät luonnollisen kierrätyksen omaavan yksityisen talon lämmitysjärjestelmien avoimia piirejä, on siirrettävä koko ryhmään laitteita - ns. Turvallisuusryhmä.

venttiilistö

Selvitetään, millaisilla venttiileillä perinteinen yksityisen talon lämmitysjärjestelmä on asennettu omin käsin?

1. Pumpun eteen asetetaan muta-ansa virtauksen suuntaan.
2. Pumppu ja pumppu irrotetaan pari venttiiliä, jolloin ne voidaan purkaa tai suodatin puhdistaa ilman jäähdytysnestettä.
3. Pumpun ohituksen välissä usein ohitus on estetty venttiilin tai takaiskuventtiilin avulla, jolloin järjestelmä toimii, kun pumppu poistetaan luonnollisessa kiertotilassa.

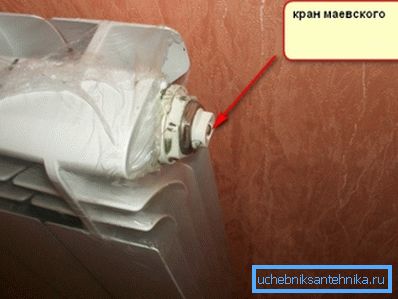

1. Kontuurin ylemmät kohdat (jumpperit, ylemmät jäähdytystulpat) toimitetaan Mayevsky-nostureilla tai tavanomaisilla vesiliittimillä ilmanpoistoa varten.
2. Lämmityslaitteiden syöttöputket on varustettu venttiileillä, jotka mahdollistavat niiden kiertämisen kokonaan. Käänteiset vuoraukset kuristetaan.

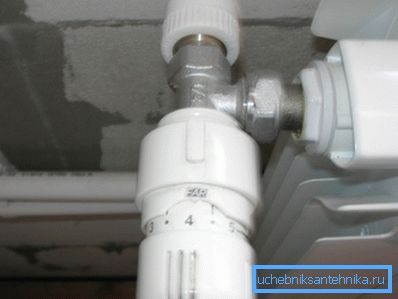

Lämpöpäätä käytetään usein kuristinten sijasta: niiden hinta on hieman korkeampi, mutta niiden avulla voit säätää läpäisevyyttä automaattisesti huoneen lämpötilan mukaan.

Muuten: kaasu-, sähkö- ja aurinkokattiloissa on suositeltavaa käyttää alumiiniradiaattoreita. Ne ovat halpoja, niillä on pieni sisäinen tilavuus (joka takaa nopean lämmityksen) ja erinomaisen lämmönsiirron yhteen osaan.

järjestely

Mitä järjestelmiä asuinrakennuksessa asennetaan lämmitysjärjestelmään, voidaan käyttää pakotetun kierrätyksen tapauksessa?

• Yhden kerroksen talon puolesta, saman kirjoittajan mielestä sama valinta Leningradissa on paras valinta.. Ohje liittyy sen poikkeukselliseen yksinkertaisuuteen ja vikasietoisuuteen: tämän järjestelmän sulattaminen jopa vakavimmissa kylmissä, sinun täytyy yrittää kovasti.

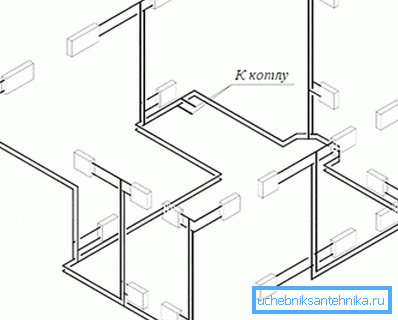

• Kahden kerroksen talolle voidaan käyttää Leningradia, jossa on kaksi rinnakkaista rengasta ja pystysuora johdotus pohjapulloilla (Palautus ja tarjonta ovat kellarissa tai ensimmäisessä kerroksessa). Jokaisen nousuputken puserot on varustettu ilmanpoistolla.

johtopäätös

Toivomme, että lukijalle tarjottava taustatieto auttaa häntä suunnittelemaan omaa lämmitystä. Liitteenä oleva video sisältää tavallista lisämateriaalia. Onnea!
