Yksityisen talon lämmitysjärjestelmä: miten valita paras

Voit lämmittää rakennusta eri tavoin ja käyttämällä eri energialähteitä, mutta yksityisen talon lämmitysjärjestelmä, joka on suunniteltu mahdollisimman pieneksi, on aina paras vaihtoehto.

Jos puhumme järjestelmästä, on pääsääntöisesti kolme päätyyppiä:

1. jäähdyttimen piiri;
2. lämmin lattia;
3. infrapuna-elokuva.

Vaikka neljäs menetelmä on mahdollista - kahden tai jopa kolmen tyyppinen yhdistelmä. Kerromme tällaisten laitteiden tärkeimmistä vivahteista, harkitse lämmityskattiloita ja näytä videoleikkeitä tästä aiheesta.

kattilat

kaasu

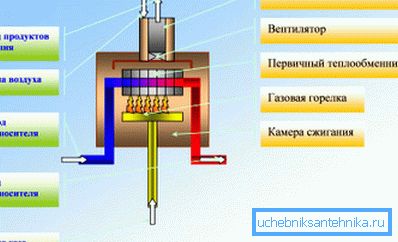

• Useimmiten yksityisen talon lämmitysjärjestelmät toimivat perinteisten (konvektio) kaasukattiloiden avulla, joiden avulla ne yleensä käyttävät jäähdyttimen piiriä tai yhdistettyä varianttia - lämpöpatterit ja lämmitetty lattia. Kattilat toimivat ylemmässä kuvassa näkyvän kaavion mukaisesti - kaasua syötetään putkilinjan kautta polttoainekammioon sijoitetulle polttimelle ja se puolestaan ​​lämmittää lämmönvaihtimen, josta lämmönsiirtäjä leviää koko piirin ympäri. Kuuma ilma sekä palamistuotteet poistuvat kadulle savupiipun läpi.
• Käsikirja suosittelee tällaisen laitteen optimaalisen lämpötilan säilyttämistä alueella 60–80?. Asia on, että kondensaatin muodostumispiste on 55-57 ° C, mutta kondensaatti osoittautuu happamaksi kaasun palamisen tuotteista, joten lämmönvaihtimen seinät alkavat romahtaa. Tämä on yleisin vesihuolto ja lämmitys yksityisessä talossa.

• Tapauksissa, joissa talossa on lattialämmitysjärjestelmä, on parasta käyttää lämmittämiseen kondenssikaasukattiloita, joita kutsutaan myös matalaksi.. Tällaisten laitteiden optimaalinen toimintatapa on alueella 30-50? tai 30-60?, vaikka työmuoto on 100-110?, eli niitä voidaan käyttää paitsi alhaisille, myös korkeille lämpötiloille. On huomattava, että eri mallien tehokkuus nousee 109-111%: iin, ja vaikka niiden hinta on korkeampi kuin konvektio, tällaiset yksiköt maksavat korkoa ajan myötä.
• Toimintaperiaate on tässä periaatteessa erilainen kuin perinteiset kattilat, vaikka kaasupoltin lämmittää edelleen lämmönvaihtimen, mutta toissijaista lämpöä ei siirretä ulkopuolelle, vaan sitä käytetään myös lämmitykseen.! Tällöin happokondensaatti poistetaan erityisen putkilinjan läpi suodattimien läpi, joka putoaa muodostumisprosessissa. Juuri tämä sekundaarilämmön säilyttämisen hetki mahdollistaa sellaisen korkean, jopa ensi silmäyksellä, mahdottoman kertoimen saavuttamisen.

Nestemäinen polttoaine

• Jos kylässä ei ole kaasuputkea, yksityisten talojen lämmitysjärjestelmät voivat toimia nestemäisten polttoaineiden kattiloista, joissa solariumia käytetään useimmiten energialähteenä.. Tällaisen yksikön runko on yleensä valurautaa, ja tämä on lattiavalinta, vaikka on olemassa teräsrakenteita, jotka voidaan tehdä asennettaviksi seinään, mutta voimakkaasta lämmöneristyskerroksesta huolimatta asennetut mallit eivät menesty.
• Dieselmoottoreissa sekä kaasuyksiköissä polttimen liekki myös lämmittää lämmönvaihtimen, joka on valmistettu kuumuutta kestävästä teräksestä, mutta useammin valuraudasta - paksujen seinien ansiosta laitteen käyttöikä kasvaa merkittävästi. Dieselin lämmittimen polttimet voivat olla yksivaiheisia, kaksivaiheisia ja moduloituja - tämä on tärkein ero kattiloiden välillä. Jos yksivaiheisessa laitteessa on mahdollista käyttää vain yhtä polttotapaa, ja kaksivaiheisessa tilassa kaksi tilaa ovat mahdollisia, sitten moduloitu laite mahdollistaa lämmitystehon asettamisen harkintasi mukaan.

Kiinteä polttoaine

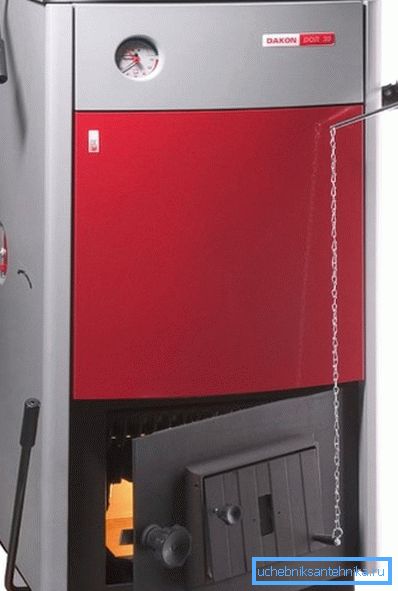

• Myös yksityisten talojen lämmitysjärjestelmiä voidaan käyttää perinteisillä kiinteillä polttoaineilla varustetuilla kattiloilla, joiden toimintaperiaate on hyvin samanlainen kuin tavallinen keittoliesi ja puuta, hiiltä ja polttopuuta käytetään tässä (briketit, pelletit jne.).. Tällaisten yksiköiden lämmönvaihtimet valmistetaan joko kuumuutta kestävästä teräksestä tai valuraudasta, vaikka toinen vaihtoehto on edullisinta - paksujen seinien ansiosta käyttöikä kasvaa. Kattilan tehokkuus kasvaa huomattavasti, koska erilaiset vaimentimet säätelevät ilman virtausta uuniin ja työntövoimakanaviin.

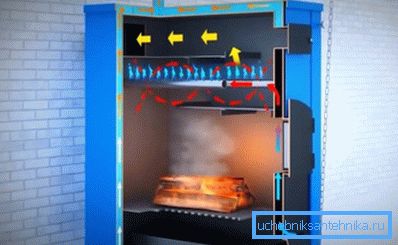

• Ja tässä on toinen kiinteän polttoaineen polttoaineyksikkö - nämä ovat kaasu- tai pyrolyysikattiloita, joissa polttoaine palaa lähes ilman jälkiä, mutta on kaksi kamaria - pääpoltto ja jälkipoltin. Heidän työnsä periaate on seuraava: kivihiili tai polttopuut tulevat pääsyöttöön, jonka jälkeen happi on osittain tukossa, mikä edistää pyrolyysin prosessia (terminen hajoaminen) - siihen liittyy runsaasti savua. Savu siirtyy jälkipolttokammioon, jossa toimitetaan myös kuumaa ilmaa ensimmäisestä kammiosta ja nämä palamattomat tuotteet, jotka ovat lämpöhajoavia, palavat loppuun.
• Kaasukäyttöiset kattilat ovat erittäin helppokäyttöisiä kotikäyttöön - niiden asennus mahdollistaa kirjanmerkin 4, 6, 8 tai 12 tunnin jälkeen, ja joissakin malleissa tämä prosessi on sallittu kahden tai jopa kolmen päivän kuluttua! Polttoaineen sijoitusalue ei riipu pelkästään kattilan suunnittelusta, vaan myös itse polttoaineesta, esimerkiksi kivihiilellä työskentelevillä malleilla on harvinainen alue (enintään kolme päivää). Tällaisten laitteiden tehokkuus nousee 85%: iin, ja savunpoisto on minimaalinen - voit turvallisesti roikkua kaduilla oleviin vaatteisiin pelkäämättä sen puhtautta.

sähkö

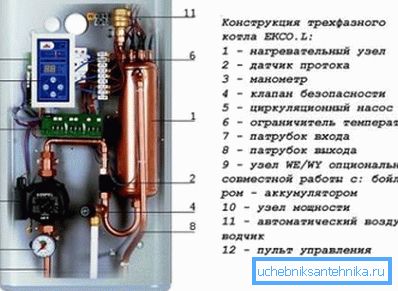

• Kaikkien sähkökattiloiden tärkein etu edellä mainittujen yksiköiden vaihtoehtoisiin tyyppeihin on se savupiipun puuttuminen, joka on tuotava ulkopuolelle - ei yksinkertaisesti ole tarpeen tässä, koska ei ole termisiä hajoamistuotteita. Tällaiset laitteet voivat toimia (riippuen tehosta) AC 220 / 380V 50Hz -verkosta, vaikka yksivaiheisia lämmittimiä käytetään yleensä kotitalouskäyttöön.
• Valmistajan tarjoama optimaalinen toimintatapa on pääasiassa välillä 60-80 ° C, vaikka suurin sallittu arvo on 85 ° C ja 90 ° C: ssa sähkölämmittimien automaattinen katkaisu aktivoituu. Tällaisten lämmittimien korkein hyötysuhde on 93% (vain kondenssikattiloissa), ja 220V: sta voit valita malleja, joiden kapasiteetti on enintään 9 kW - tämä riittää 90m: n lämmitykseen² asuintilaa.

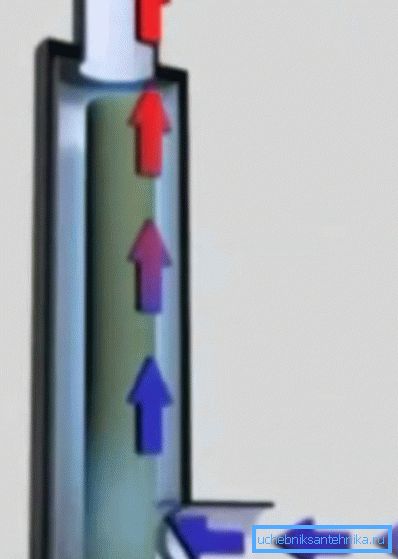

• Kaikki tietävät, että verkkojemme virran taajuus on 50 Hz ja elektrodikattilan toiminta riippuu suoraan tästä. Jäähdytysneste kulkee sen rungon läpi ja elektrodit upotetaan nesteeseen. Ja tässä tapauksessa, kun tehoa käytetään, ionisointiprosessi tapahtuu. Ottaen huomioon, että elektrodit muuttavat polariteettiaan 50 kertaa sekunnissa, ionit muuttavat myös liikkeen suuntaa samalla taajuudella, joka aiheuttaa nesteen lämpenemisen.
• Tällaiset kattilat voivat toimia AC 220 / 380V 50Hz: llä tislatulla tai matalassa lämpötilassa olevalla vedellä, joka ei jäätyy -40 ° C: ssa, samoin kuin nesteille, joiden kiehumispiste ei ole pienempi kuin 100 ° C ja jotka valmistaja on sertifioinut.

Huom. On olemassa myös yleiskattiloita, joissa yhdistyvät kaksi tai kolme polttoainetyyppiä, esimerkiksi sähkö ja kaasu, kaasu ja diesel, aurinko, kaasu ja sähkö. Tällaiset yksiköt eivät kuitenkaan ole erityisen suosittuja, koska ne eivät tarjoa täydellistä palautusta missään tilassa.

Lämmitysjärjestelmät

kapasiteetti

Oman käden yksityisen talon lämmitysjärjestelmän asianmukaisen asennuksen vuoksi sinun on laskettava tarkasti putkien kapasiteetti suhteessa niiden halkaisijaan, jotta varmistetaan huoneen riittävä lämmitys. Tällaisia ​​laskelmia varten voidaan käyttää kaavaa D = v354 * (0,86 * Q /? T) / V, jossa D on halkaisija, Q on kuormitus kilowatteina testialuetta kohti, T on syöttö- ja paluuletkun lämpötilaero, V on nopeus nesteitä m / s.

Voit myös käyttää alla olevaa taulukkoa.

Suhteellinen suhde läpivirtauksen ja putken halkaisijan välillä

Huom. Järjestelmän kattilateho voidaan määrittää, jos tiedät talosi koon. Enintään 260 cm: n kattoihin otetaan huomioon kvadratuuria ja korkeammissa huoneissa talon kuutiometriä tarvitaan jo. Tällaiset indikaattorit löytyvät yleensä kattilan mukana seuraavista asiakirjoista.

Lämmityspiirit

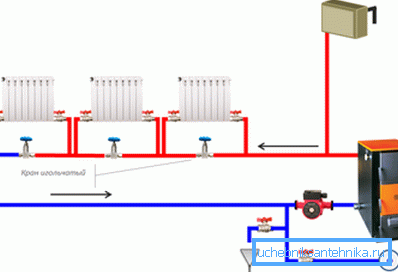

Aluksi on katsottava, miten jäähdyttimen lämmitysjärjestelmä on tehty omalla talolla omilla käsillään, koska siinä voi olla joko yksi tai kaksi piiriä (yksiputki, kaksiputki). Jos lämmitysyksiköstä on sijoitettu vain yksi pääputki, joka on silmukoitu takaisin syöttö- ja paluuvedelle, niin rakennuksessa, jolla on suuri alue, tällainen järjestelmä ei olisi täysin tehokas.

Ongelmana on, että jokainen akku, joka saa jäähdytysnesteen pääputkesta, palauttaa sen myös siellä, joten jokaisen peräkkäisen jäähdyttimen avulla järjestelmän vesi jäähtyy enemmän ja enemmän.

Vaikka asennat sulkuventtiilit (hanat) syöttö- ja palautusliitäntöjen väliin, kuten ylemmässä kuvassa on esitetty, tämä on hyödyllistä vain tälle akulle, ja seuraavassa vedessä on vielä kylmempi. Tällaiset järjestelmät ovat tehokkaita, kun piiriin ei ole kytketty enempää kuin 3-5 laitetta, joten suurissa taloissa on parempi hylätä se kokonaan.

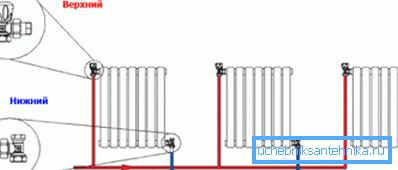

Edullisin ja kätevä kahden putken lämmitysjärjestelmä yksityisessä talossa, toisin sanoen jäähdytysnesteen syöttämiseksi ja palauttamiseksi kattilasta kattilaan, ovat erilaiset lämmitysputket, kuten ylemmästä kaaviokuvasta voidaan nähdä. Paristojen liittäminen tielle voidaan tehdä eri tavoin - alhaalta, ylhäältä ja vinosti.

Kahden piirin järjestelmän syöttöputkessa olevan veden lämpötila on käytännöllisesti katsoen muuttumaton koko pituudeltaan, koska jäähdytetyn nesteen virtausta ei ole, joten kaikkien lämpöpatterien lämmitys järjestelmän alusta loppuun on sama.

Tällöin on erittäin tärkeää laskea putkien halkaisija oikein, koska nesteen tilavuus kasvaa, ja sen myötä kattilan energiakustannukset nousevat.

Yksityisellä sektorilla putkia, joiden poikkileikkaus on 25-40 mm, käytetään yleensä nousuputkissa ja 20 mm lämpöpattereissa.

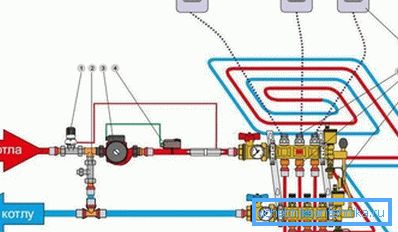

1. Säätöventtiili, jossa lämpötila-anturi;
2. Tasapainoventtiili;
3. Kiertopumppu;
4. Turvallisuustermostaatti (lasku);
5. Sähköiset jakoputket;
6. kerääjä;
7. Ohitus (tarvitaan korkean lämpötilan kattiloissa);
8. Huoneen termostaatti.

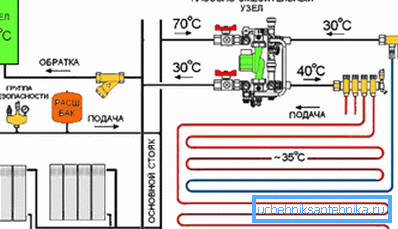

Kun lämpöpatterit yhdistetään lämpimään lattiaan, sinun on annettava jäähdytysnestettä, jonka lämpötila on erilainen - akkuihin, jotka vaihtelevat välillä 60-80 ºC, ja lattiareunaan - 30-50 ºC.

Jotta tämä erottaminen olisi mahdollista, tarvitset pumpun sekoitusyksikön, joka koostuu tavallisesti ohitustilasta. Kolmisuuntainen venttiili leikkaa kuuman virtauksen säätämiseksi. Kun lattialämmitysputkessa oleva neste saavuttaa halutun lämpötilan, syöttöputken venttiili ei ohjaa sitä lämmitettyyn lattiaan, vaan yksinkertaisesti pudottaa sen takaisin paluuputkeen, kunnes termostaatti antaa käskyn piirin lämmittämiseksi.

johtopäätös

Jotkut käyttäjät ovat kiinnostuneita lämmitysjärjestelmän huuhtelemisesta yksityisessä talossa, mutta tämä on melko laaja aihe, joka on korostettava erillisessä artikkelissa. Sanomme vain, että tämä tehdään ensin kylmällä ja sitten kuumalla vedellä lisäämällä valkaisuaine ja kompressori. Piiri irrotetaan kattilasta pysäytysventtiilien avulla (hanat).
