Yhden putken lämmitysjärjestelmä: miten lämmittää omaa

Oman mökin lämmityksen valinta on yksi asumisen suunnittelun ja rakentamisen tärkeimmistä vaiheista. Se riippuu paitsi mukavuudesta ja mukavuudesta talossa, mutta kuinka paljon rahaa käytetään apuohjelmiin. Pienille rakennuksille optimaalinen valinta on yksisuuntainen lämmitysjärjestelmä, jossa on luonnollinen kiertokulku, sen asentamista koskevat säännöt, joita käsitellään jäljempänä.

laji

Monoputkilämmitys voidaan suunnitella useilla eri tavoilla. Tietyn vaihtoehdon valinta riippuu henkilökohtaisista mieltymyksistäsi sekä rakennettavan kohteen ominaisuuksista.

Kaikissa yksisuuntaisen lämmitysjärjestelmän järjestelmissä on kuitenkin seuraavat ominaisuudet:

• tässä suunnitteluverkossa ei ole jakautumista jäähdytysnesteen syöttöputkiin ja jäähdytysnesteen poistovettä radiaattoreista;
• kaikki laitteet on kytketty sarjaan yhteiseen järjestelmään, ja järjestelmän läpi kulkeva jäähdytysneste kuvaa rengasta;
• Suljettu yhden putken lämmitysjärjestelmä (jossa on suljetun kuumakierron kierros) voidaan yhdistää kahden putken kanssa - tässä tapauksessa vesi johdetaan lattialle ja poistetaan kahdella kanavalla, ja johdotus on järjestetty yksitellen.

Maa- ja vesirakentajat erottavat neljästä putkijohtojen lajista, jotka eroavat kattilan ja lämpöpatterit yhdistävän putkilinjan asennustavasta.

1. Yksiputkinen lämmitysjärjestelmä pohjaputken järjestelyllä. Tässä tapauksessa jäähdytysneste virtaa putkien läpi, jotka sijaitsevat vaakasuorassa ja asetetaan lattialle (tai sen alapuolelle), minkä jälkeen se nousee asennetuille lämmityspaneeleille. Järjestelmän edut ovat helppo lämpötilansäätö ja kyky estää yksittäiset teknisen verkon osat onnettomuuksissa tai ennaltaehkäisevässä kunnossapidossa.

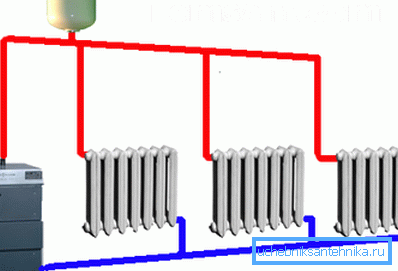

1. Yksiputkinen lämmitysjärjestelmä, jossa ylhäältä. Tässä jäähdytysaine, joka poistuu lämmittimestä, nousee välittömästi verkon korkeimpaan kohtaan, minkä jälkeen se jaetaan putkien avulla, jotka on sijoitettu vaakasuoraan kuumennuslevyjen yli.

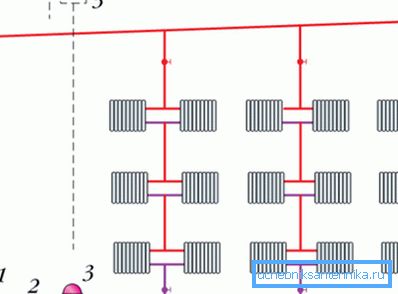

1. Monotube pystysuora lämmitysjärjestelmä. Sen erityispiirteenä on, että huoneissa ei ole vaakasuorassa olevia putkia. Tässä yläpisteeseen putoava jäähdytysneste virtaa pystysuunnassa alaspäin, kulkee pitkin polkua huoneisiin asennettujen patterien läpi.

1. Monotube-vaakalämmitysjärjestelmä on pohjimmiltaan samanlainen kuin edellinen, mutta tässä putket on järjestetty vaakasuoraan. Tätä järjestelmää käytetään usein yksikerroksisissa taloissa.

Edellä kuvattujen lajikkeiden lisäksi lämmitysjärjestelmän yksiputkijärjestelmä on:

• jäähdytysnesteen luonnollinen kierto;
• veden virtauksen pakotettu järjestäminen.

Ensimmäisessä tapauksessa nesteen virtaus saadaan lämpötilaerosta ja siten tiheydestä. Jäähdyttimestä virtaavan jäähdytetyn veden paine syrjäyttää vähemmän tiheän ja kuuman jäähdytysnesteen putkilinjan korkeimpiin kohtiin, josta se leviää edelleen.

Jotta tällainen verkko toimisi normaalisti, putkia asennettaessa on tarpeen järjestää niiden kaltevuus kattilaan 3-4 astetta. Ja tämä ei ole aina mahdollista yhden kerroksen rakennuksissa, jotka ovat suuria (yli 30 metriä).

Pakko- kierrätysjärjestelmä on lisäksi varustettu pumpulla, joka asennetaan paluu- (kylmä) putkilinjan sisäänkäynnin eteen kattilaan. Tällöin kaltevuus voidaan tehdä pienemmäksi (0,5-1 astetta).

Kiinnitä huomiota! Luonnollinen kiertojärjestelmä on parempi, koska se on epävakaampi - sen toiminta ei riipu sähkön läsnäolosta tai puuttumisesta.

Jotta vältettäisiin veden pysähtyminen sähkökatkoksen aikana, insinöörit suosittelevat ns. Tämä on yhteinen pystysuora putki, joka nostaa jäähdytysnesteen järjestelmän yläosaan - vähintään 1,5 metrin korkeuteen suhteessa lämpöpattereihin.

asennus

Toimintaperiaate ja elementit

Yksiputkinen suljettu lämmitysjärjestelmä on rengas, joka sisältää kaikki sen osat:

• lämmityskattila, joka lämmittää jäähdytysnesteen ennalta määrättyyn lämpötilaan;
• putket, joiden kautta kuumaa vettä toimitetaan lämpöpattereille ja niiden kulun jälkeen - kattilaan;
• lämmityspaneelit;
• paisuntasäiliö.

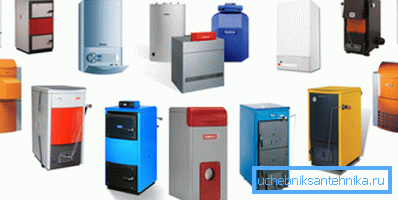

Kun valitset kattilan, kiinnitä huomiota käyttämänsä polttoaineen tyyppiin. Edullisimmat lämmittimet, joissa vettä lämmitetään kaasulla. Tätä varten kaasuputken on kuitenkin oltava sopiva sivustoosi. Lisäksi käytetään usein kiinteää tai nestemäistä polttoainetta, nesteytettyä pullotettua kaasua tai yhdistelmäyksikköä.

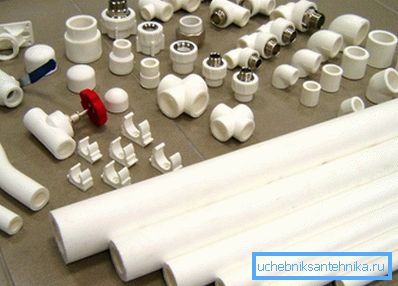

Putkien halkaisija riippuu lämmitysverkon pituudesta, talon jäähdyttimen alueen tyypistä, kattilan tehosta ja niin edelleen. Tällä hetkellä yleisimmät putket eri polymeereistä.

Putkien ja lämpöpatterien valinnassa yhden putken lämmitysjärjestelmän suunnittelussa on otettava huomioon tekniset parametrit (vaaditun nesteen tilavuus, paine, lämpötila, putkistojen halkaisija, patterien pinta-ala jne.), Jotka on määritettävä etukäteen.

Hydraulilämmityksen laskeminen - yksiputkijärjestelmä, jossa on mikä tahansa jäähdytysnesteen syöttöpaikka - voidaan tehdä itsenäisesti tai uskoa tämän työn asiantuntijalle. Tällaisen palvelun hinta ei yleensä ole kovin korkea.

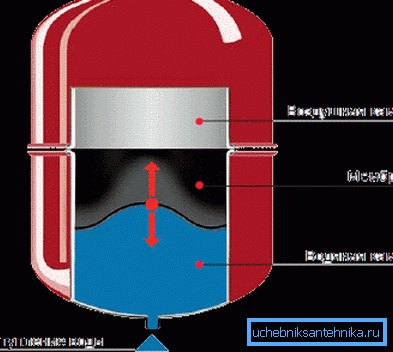

Paisuntasäiliö on välttämätön nesteen paineen säätämiseksi järjestelmässä ja sen hajoamisen estämiseksi sen lisääntyessä. Moderni lämmitysjärjestelmä mahdollistaa suljetun tyyppisen paisuntasäiliön käytön. Se koostuu kahdesta kammiosta, jotka on erotettu joustavalla osiolla. Yhdessä niistä ilmaa pumpataan korkeassa paineessa, toinen on kytketty lämmitysputkiin.

Kiinnitä huomiota! Suljetun tyyppisiä laajennussäiliöitä voidaan asentaa paitsi järjestelmän yläosaan, myös mihin tahansa paikkaan, joka sopii sinulle, esimerkiksi kattilahuoneeseen tai kodinhoitohuoneeseen. Toinen etu on se, että suoran kosketuksen puuttuminen ilmaan estää lämmitysjärjestelmän metalliosien ennenaikaisen korroosion.

Valinnat vaihtoehtoja lämmityspaneelien liittämiseksi

Lämmityspattereiden yksiputkinen liitäntäjärjestelmä tarjoaa jäähdytysnesteen virtauksen tai ns. Ohitustien rakentamisen - putkiosat, joiden läpi kuumaa vettä voi virrata, ohittaen säteilijän.

Ensimmäisessä tapauksessa ei ole oletettu nousuputken järjestelyä nesteen kuljettamiseksi Vesi virtaa kattilasta ja virtaa jokaisen jäähdyttimen läpi: ylhäältä alas tai läheltä kauas. Samanaikaisesti veden lämpötila laskee vähitellen ja pienimmät (huonot) huoneet voivat lämmetä huonosti.

Tämä tilanne voidaan välttää, jos lämmitysjärjestelmän alkuun asennetaan pienemmällä alueella olevat lämpöpatterit kuin lopussa.

Järjestelmän haittapuolena pidetään oikeutetusti sitä, että putkistoon ei voida asentaa sulkuventtiilejä ja termostaattiventtiilejä, koska yhden venttiilin päällekkäisyys johtaa koko järjestelmän käyttökelvottomuuteen.

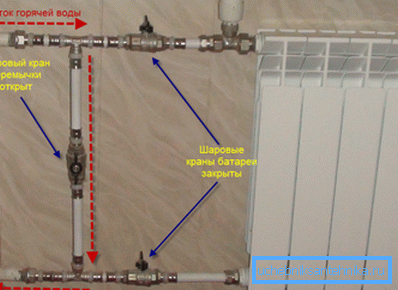

Toisessa tapauksessa lämmityspatterin alle asennetaan kauttakulkuputki, ohitus, jonka ansiosta kaikissa huoneissa on tehokkaampi lämmitys.

Kiinnitä huomiota! Ohitukset on tehtävä pienemmästä halkaisijaltaan kuin pääputkesta, muuten riittävä määrä jäähdytysnestettä ei virtaa jäähdyttimeen.

Kaikkien lämmityspaneelien vesikohdat ja ohitusputket on varustettava hanoilla. Näin voit säätää lämmitysjärjestelmän lämpötilaa jokaisessa huoneessa erikseen. Lisäksi onnettomuuden sattuessa on mahdollista väliaikaisesti poistaa yksi tai toinen osa ja korjata tai vaihtaa se pysäyttämättä lämmitystä kokonaan.

Asennustekniikka

Kuvailtu tekninen verkko voidaan asentaa vasta sen jälkeen, kun yhden putken lämmitysjärjestelmän hydraulinen laskenta on suoritettu. Se riippuu siitä, mitä elementtejä käytetään.

Toimien sekvenssi on seuraava:

1. Esivalitussa ja valmiissa paikassa on asennettu lämmityskattila. Tätä prosessia kuvaava ohje toimitetaan laitteen mukana. Tämän laitteen asentaminen on suositeltavaa antaa sen organisaation asiantuntijalle, jossa laite on ostettu. Hän antaa takuun hänen työstään.
2. Putkilinjaa rakennetaan. Samalla on välttämätöntä asentaa teesit etukäteen patterien asennuspaikoille. Varmista, että kaikki putket asennetaan rinteellä, muuten jäähdytysnesteen luonnollinen kierto häiritsee.

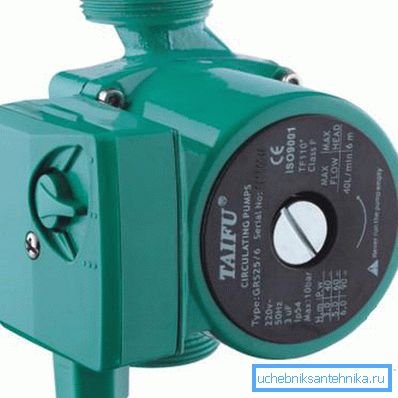

1. Jos lämmitin asennetaan pakotetun veden virtauksella, sinun on asennettava sähköpumppu. Muista, että tämä laite on suunniteltu veden pumppaamiseen, jonka lämpötila ei ylitä 60 astetta. Siksi se on asennettava järjestelmän loppupisteeseen - ennen jäähdytetyn jäähdytysaineen syöttämistä kattilaan.
2. Liitä sitten paisuntasäiliö. Kuten jo mainittiin, suljettu säiliö, jossa on kalvo, voidaan asentaa mihin tahansa, ja avoin voidaan asentaa vain järjestelmän korkeimmalle kohdalle.

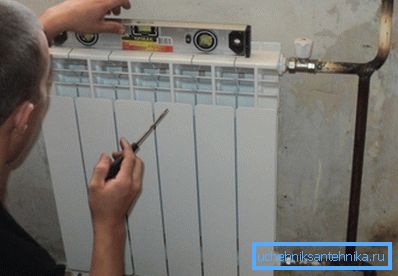

3. Edellisen vaiheen lopussa voit alkaa korjata patterit. Ne on kiinnitetty seinään mukana toimitetuilla kiinnikkeillä. Ennen merkitsemistä ja porausta sinun tulee tutustua valmistajan asennusohjeisiin. On tärkeää säilyttää määrätty etäisyys rakennuksen seinistä, ikkunalaudoista, lattiasta ja muista rakennuselementeistä.
4. Lämmityspaneelit asennetaan valitun järjestelmän perusteella. Älä unohda kytkeä venttiilejä, termostaatteja, tulppia, venttiilejä ilmanpoistoon ja niin edelleen.

1. Ennen kuin täytetään paineilmalla paineistettu lämmönsiirto, suoritetaan järjestelmä, jonka jälkeen järjestelmä täytetään vedellä, suoritetaan koeajo ja toimintatilat säädetään.

Yhden putken pystysuora lämmitysjärjestelmä, jossa on alhaisempi putkijakauma, soveltuu paremmin monikerroksisille yksityisille taloille, joissa on vaakasuora yksi kerroksinen. Muista kuitenkin, että kun talon pinta-ala on yli 200 neliömetriä. metriä ja putken pituuksia yli 30 metriä, sinun on joko asennettava tehokkaat pumput tai valitse toinen lämmitysjärjestelmän asennusohjelma.

johtopäätös

Horisontaalinen yhden putken lämmitysjärjestelmä on yksi tehokkaimmista tavoista lämmittää pieniä asuntoja. Jos olet tilavan asunnon omistaja, kannattaa valita monimutkaisempia mutta tehokkaampia järjestelmiä. Niiden kuvaus on omistettu alla olevalle videolle.
