Yhden putken lämmitysjärjestelmä, jossa on oma talo ja

Yksisuuntainen lämmitysjärjestelmä on yksinkertaisin ja edullisin ratkaisu yksityiskoteille. Jotta se olisi todella tehokas, ennen sen suunnittelun jatkamista on tarpeen tutustua joidenkin tällaisen lämmityksen vivahteisiin ja ominaisuuksiin. Siksi seuraavassa tarkastellaan lähemmin, mitä tämä järjestelmä edustaa ja miten yksityisen talon yhden putken lämmitys tehdään omin käsin.

Yksiputkijärjestelmä

Erityisominaisuudet

Pääasiallinen ero tarkasteltavassa järjestelmässä kahden putken välillä on, että pääkanavia ei eroteta suoraan ja taaksepäin. Tämän seurauksena suljettu lämmityspiiri kulkee koko talon tiettyä liikerataa pitkin. Samanaikaisesti lämpöpatterit on kytketty sarjaan vaadittuihin pisteisiin.

Lämpötilan tasaus eri huoneissa suoritetaan muuttamalla akkukappaleiden lukumäärää sekä asettamalla hyppyjä.

Lisäksi seuraavien laitteiden avulla voit säätää lämpötilatasapainoa:

  • Termostaattinen venttiili;
  • Tasapainoventtiilit,
  • Jäähdyttimen säätimet tai kuulaventtiilit.

Yleensä tällaisen järjestelmän laite on melko yksinkertainen.

arvokkuus

Järjestelmällä on monia etuja, kuten:

  • Taloudellinen suunnittelu, koska sen asennus vaatii paljon vähemmän putkia.
  • Helppo asentaa ja korjata.
  • Kyky asettaa putki lattian yläpuolelle tai jopa sen alle.
  • Mahdollisuus toteuttaa sekä kerrostalossa että rakennuksessa, jossa on useita kerroksia. Lisäksi suljettu rengas voi peittää jopa suuren talon alueen.

Näistä syistä yksityisen talon yhden putken lämmitysjärjestelmän järjestelmä on yleistynyt.

Kiertopumppu yhden putken lämmitykseen

puutteet

Yhden putkijärjestelmän etujen lisäksi on joitakin haittoja:

  • Se toimii tehottomasti ilman pakko- kiertoa, joka suoritetaan erityisellä pumpulla.
  • Jos järjestelmässä syntyy painetta ylemmän putken avulla, on käytettävä suurempia halkaisijaltaan suurempia putkia, joiden hinta on korkeampi. Lisäksi viestintä voi pilata sisätilaa. Siksi esteettisestä näkökulmasta on parempi piilottaa putket lattian alla.
  • Yksittäisten paristojen lämmitystasoa ei ole mahdollista säätää (kun se on asennettu yksinkertaisen järjestelmän mukaisesti).

Yleensä, kuten näemme, tällaisen järjestelmän haitat eivät ole kriittisiä.

Yksinkertaiset kytkentäkaaviopatterit

Tavat asentaa patterit

Yhden putken järjestelmässä lämpöpatterit voidaan liittää kahteen tapaan. Siksi ennen rakenteen asennuksen suorittamista on tarpeen tutustua molempien vaihtoehtojen ominaisuuksiin:

Yksinkertainen säätämätön piiri Siinä on vähimmäismäärä yhdisteitä ja elementtejä. Tässä tapauksessa paristot on kytketty kahteen pisteeseen - tuloon ja ulostuloon. Kuten edellä mainittiin, tämän järjestelmän haittapuoli on se, että yhden jäähdyttimen irrottaminen on mahdotonta, koska paristojen alhainen tehokkuus ja epätasainen lämmitys voidaan käyttää vain pienissä yksityisissä taloissa.
Järjestelmä "Leningrad" Se on kehittyneempi vaihtoehto - lämpöpatterien tulo- ja ulostuloon on asennettu nosturit, jotka mahdollistavat lämmityslaitteiden erillisen sulkemisen tai niiden lämmityksen säätämisen.

Näin ollen toinen järjestelmä on monimutkaisempi ja kalliimpi, mutta sillä on merkittäviä etuja ja siksi se on edullisempi. Erityisesti on järkevää käyttää sitä suurissa taloissa.

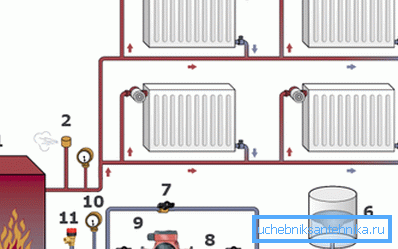

Jäähdyttimen liitäntäjärjestelmä - “Leningrad”

Yhden putkijärjestelmän asennus

tarvikkeet

Yhden putken lämmitysjärjestelmän asentamiseksi taloon tulisi valmistaa seuraavat materiaalit ja laitteet:

  • Kattilan tarvittava teho.
  • Kiertovesipumppu.
  • Paisuntasäiliö auki tai kalvotyyppi.
  • Putket - halkaisijaltaan 25 mm moottoriteille ja 20 mm akkujen liittämiseksi. Esimerkiksi näihin tarkoituksiin voit käyttää polypropeeniputkia.
  • Patterit.
  • Putkenosat
  • Mayevskyn nosturit ilman poistamiseksi lämpöpattereista ja moottoriteiltä.

Kiinnitä huomiota! Materiaalimäärän määrittämiseksi on ensin laadittava mittakaavan mukainen järjestelmän suunnittelu.

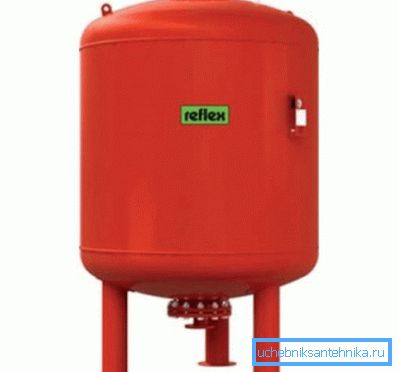

Kalvon laajennussäiliö

Asennustekniikka

Lyhyt asennuslämmitys on siis seuraava:

  • Ensimmäinen askel on asentaa kattilan sen sijainnin mukaan kaaviossa.
  • Sitten putki on asennettu. Paikoissa, joissa paristot on kytketty, on asennettava tees, jonka avulla voit ohittaa kuvan, kuten kaaviossa on esitetty.
  • Seuraavaksi sinun täytyy asentaa valittuun paikkaan kiertopumppu. Teknisesti laite voidaan kytkeä pääputkiin missä tahansa paikassa, mutta sen maksimaalisen käyttölämpötilan rajoittamisen vuoksi pumpun tulisi sijaita verkon "tyylikkäimmässä" paikassa.
  • Tämän jälkeen on asennettu paisuntasäiliö. Jos se on auki, se olisi sijoitettava yläreunaan, esimerkiksi ullakolle. Membraanisäiliöt voidaan asentaa mihin tahansa, useimmiten ne asennetaan kattilan lähelle.
  • Sitten lämpöpatterit on liitetty järjestelmään projektin mukaan. Myös tässä vaiheessa on asennettu päällekkäiset hanat, pistokkeet ja Mayevskyn hanat.
  • Viimeinen vaihe on paineilman testaus. Tämän jälkeen suoritetaan järjestelmän testaus ja sen säätö.

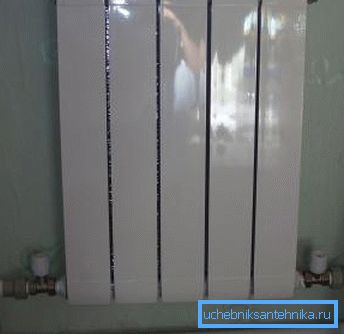

Kuvassa - moottoritiellä yhdistetty jäähdytin

Kiinnitä huomiota! Kun lämmitysputki asennetaan luonnollisella kierroksella, on välttämätöntä kestää 3-4 asteen kaltevuus. Jos järjestelmä sisältää jäähdytysnesteen pakotetun liikkeen, kaltevuuden tulisi olla 1 cm metriä kohti.

Tässä ehkä kaikki tärkeimmät lämmityspisteen asennukset yhden putken järjestelmään.

johtopäätös

Yhden putken lämmitysjärjestelmää voidaan käyttää kaikentyyppisiin yksityisiin taloihin. Ainoa asia, jota sinun tarvitsee oikein laatia ja välttää virheitä asennuksen aikana. Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
