Yhden piirin lämmitysjärjestelmä - laitteen asettelu ja
Yksikään asuinrakennus ei voi toimia normaalisti ilman ilmastojärjestelmää, jonka ansiosta huoneet ovat mukavia asukkaille. Lämpötila. Erilaisia järjestelmiä on valtava määrä, mutta yksinkertaisin ja edullisin on yksisuuntainen lämmitysjärjestelmä, jonka suunnittelun piirteitä käsitellään jäljempänä.
Järjestelmän kuvaus
Sisältöelementit
Yhden piirin lämmitys eroaa muista putkilinjoista käytettyjen viivojen lukumäärän mukaan. Tässä käytetään yhtä putkea jäähdytysnesteen syöttämiseksi lämpöpattereille ja palauttamaan jäähdytetty neste kattilaan.
Vain ehdollisesti se on jaettu kahteen osaan:
- toimituslinja;
- paluulinja (obratka).
Putkilinjojen lisäksi tarkasteltavan lämmitysjärjestelmän kokoonpano sisältää seuraavat osat:
| nimi | kuvaus |
| pata | Päähenkilö. Täällä polttoaineen poltosta saatu lämpöenergia siirretään jäähdytysnesteeseen (vesi tai jäätymisenestoaine). Sitten putken läpi kulkeva neste tulee jäähdyttimeen, jossa tapahtuu toissijainen vaihtaminen - veden lämpö akkujen seinien läpi siirtyy ilmaan ja huoneeseen kuuluviin esineisiin. |
| patterit | Päälämmönvaihtolaitteet. Ne asennetaan kaikkiin huoneisiin, jotka on lämmitettävä. Ilman niitä olisi mahdotonta järjestää tehokasta lämmönvaihtoa, koska putkien pinta-ala ei useinkaan riitä huoneiden lämmittämiseen. |
| Paisuntasäiliö | Tarvitaan kompensoimaan paine suljetussa lämmitysjärjestelmässä ja veden varastoinnissa, mikä lisää tilavuutta kuumennettaessa. On avoinna ja suljettu. Jälkimmäiset ovat edullisia, koska ne estävät jäähdytysnesteen haihtumisen ja voidaan asentaa mihin tahansa järjestelmän osaan (eikä vain sen yläpisteeseen). |
| tulokset | Tämä sisältää kaikki muut pienet, mutta ei vähäisemmät tiedot: sulkuventtiilit, lämpöventtiilit, Mayevsky-hanat ja niin edelleen. |
Kiinnitä huomiota! On olemassa yksiputkinen lämmityspiiri, jossa on luonnollinen nesteen kierto putkien läpi ja pakotettu. Jälkimmäisessä tapauksessa asennetun ilmastoverkon välttämätön osa on jäähdytysnestettä pumppaava kiertopumppu.
Edut ja haitat
Kuvattu lämmityspiiri toimii seuraavasti: lämmitetty neste muuttuu tiheämmäksi ja kevyemmäksi, joten se pakotetaan ulos kovalla kylmällä vedellä lämmitysjärjestelmän yläpisteeseen.
Jäähdytysneste sammuu ja samanaikaisesti virtaa kaikkien asennettujen lämpöpatterien läpi ja palauttaa kertyneen lämmön huoneiden ilmaan. Siksi paristot, jotka sijaitsevat lähempänä kattilaa (tai ylemmissä kerroksissa), kuumenevat paremmin. Tämä on yksi piirin lämmityksen vakavimmista puutteista.
Lämpötilan eron kompensoimiseksi lämmittimelle, joka on lähempänä lämmintä, on pienempi lämmönvaihtimen alue, kun taas kaikkein kauimpana rakennetaan suuremmasta määrästä yksittäisiä osia, mikä lisää niiden tehoa.
On olemassa useita tapoja lisätä yhden piirin lämmitysjärjestelmän tehokkuutta:
- Kiertovesipumpun asennus. Tällöin neste virtaa lämmityslaitteiden läpi voimakkaammin, minkä seurauksena koko ilmasto- verkon tehokkuus kasvaa.
- Jäähdyttimien oikea sijoitus. Lämpöhäviön vähentämiseksi on suositeltavaa asentaa kattilan lähimmät paristot lämpimimmissä huoneissa - sisätiloissa, joissa on vähintään ikkunat - jos mahdollista.
Toisaalta yhden piirin lämmitys on edelleen melko suosittu.
Sitä käytetään laajalti yksittäisissä rakenteissa, koska sillä on monia etuja:
- alhaiset asennuskustannukset - asennusta varten on välttämätöntä ostaa vähintään putkia ja muita varusteita, asennuskeskusten palveluiden kustannukset vähenevät;
- enemmän esteettistä ulkonäköä - koska on vain yksi putki, se on helpompi piilottaa, peittää tai konkretisoida seinään (lattia);
- kyky valita kuuman veden virtaus - näiden tai muiden piirien sisällyttäminen käsin tai automaattisilla venttiileillä;
- mahdollisuus putkilinjojen sijoittamiseen sisäovien alle.
Kiinnitä huomiota! Putkilinjojen tarkka sijoitus riippuu talon asettelusta. On tarpeen valita sellaiset paikat, jotka takaavat vähimmäismäärän lämpöhäviötä.
Muista, että tehokasta nestevirtaa luonnollisella tavalla ei voida järjestää tällaisissa tapauksissa:
- talon kokonaispinta-ala on yli 200 neliömetriä;
- muodon pituus on yli 30 metriä;
- yli 10 lämmityspatteria on kytketty yhteen lämmityspiiriin.
Tässä tapauksessa sinun on vielä asennettava kiertovesipumppu tai hankittava siihen jo asennettu kattila.
Lämpölaskenta

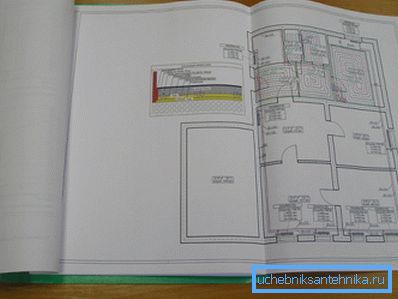

Huoneiden mukavuus ei riipu pelkästään tiivisteen asettamisesta, vaan myös siitä, kuinka paljon lämpöenergiaa paristot antavat huoneissa. Siksi, jotta ei jäätyisi talvella, sinun on tehtävä oikea lämpölaskenta. Muuten tämä näkyy myös nykyisessä SNiP: ssä määritellyllä käskyllä.
Oikean laskennan ansiosta voit valita:
- tarvittavan tehon kattilan - heikko ei pysty lämmittämään taloa, voimakas tahto turhaan polttaa kalliita energiavaroja;
- vaaditun alueen lämpöpatterit - tämä vähentää merkittävästi niiden hankintakustannuksia.
Laskelmat voidaan tehdä itsenäisesti (erityisen tietokoneohjelman avulla) tai ottaa yhteyttä erikoistuneeseen konepajayritykseen. Toinen vaihtoehto on kalliimpaa, mutta olet varma siitä, että sinulle annetut tiedot ovat oikein.
Lisäksi tämän organisaation insinöörit valmistelevat lämmityspiirien suunnitelman, joka on otettu talosi (asunnon) tarjotusta suunnitelmasta. Tämä helpottaa suuresti asennusta ja auttaa ostamaan oikean määrän materiaaleja.
Yhden piirin järjestelmien lajikkeet
Pystysuuntainen johdotusjärjestelmä
Tässä tapauksessa kattilan lämmittämä lämmönsiirtäjä nousee pystysuoraan asennetun nousuputken läpi lämmitysverkon korkeimpaan kohtaan (ullakolle tai yläkerroksen katon alle), josta se sitten virtaa alas, lämmittää kussakin kerroksessa sijaitsevia paristoja.
Vertikaalisten lämmityspiirien suunnittelun ja toiminnan ominaisuudet ovat seuraavat:
- jäähdytysnesteen liike voidaan järjestää luonnollisella tavalla ilman sähkölaitteita;
- kaikki putkiosat on sijoitettava pieneen suuntaan kattilaan nähden, jotta veden kierron voimakkuus kasvaa ja ilman tulppa muodostuu;
- putket on vaikea piilottaa seiniin, koska tällöin tuskin pidätte;
- järjestelmä toimii täysin itsenäisesti, joten jopa hätätilanteessa tapahtuvan katkaisun yhteydessä sinua ei jätetä ilman lämpöä.
Vaakasuoralla johdotusjärjestelmällä
Tällöin pystysuoraa nousua ei ole asennettu. Pääputki johdetaan lattiaa tai sen alapuolella. Jos päätät peittää putket betonipinnoitteessa, varmista niiden lämmöneristys, muuten et välttäisi melko merkittäviä lämpöhäviöitä.
Lisäksi tässä tapauksessa on suotavaa noudattaa puolueellisuutta:
- ensinnäkin lämmitysverkko pystyy toimimaan (vaikkakin vähemmän tehokkaasti) sähkökatkoksen sattuessa;
- toiseksi, kun putkia täytetään nestemäisellä, vältät ilmaputkien muodostumista.
Tapoja kytkeä lämpöpatterit
Tässä ei oteta huomioon erillisiä akkukuvioita ja putkien sijoitusasetuksia (pohja, sivu ja niin edelleen). Anna vain silmälasien putket. Kaikki vaihtoehdot docking-patterit on lueteltu taulukossa.
| näkymä | kuvaus |
| Virtaa läpi | Tässä tapauksessa lämmityspiiri on kytketty akun sisään- ja ulostuloon. Vesi virtaa jokaisen järjestelmään asennetun jäähdyttimen läpi, koska ei yksinkertaisesti ole muuta tapaa.Sellainen yhteys ei salli lämmityslaitteiden työn intensiteetin säätämistä. Lisäksi lämmityslaitteiden vuotamisen yhteydessä on välttämätöntä pysäyttää lämmitysjärjestelmä kokonaan ja tyhjentää jäähdytysneste. |
| Vaihtaminen | Tässä akun sisään- ja ulostulo on kytketty myös putken ohitusosaan (ns. Ohitus). On välttämätöntä ottaa osaa, jonka halkaisija on hieman pienempi kuin päävirtapiiri, ja akkuun menevä vesi jakautuu kahteen virtaan: akkuun ja ohitustilaan. Asentamalla lämpöventtiili sisääntuloon ja ulostulo- ja ohitusventtiileihin voit helposti säätää huoneiden lämpötilaa ja vaihtaa paristot pysäyttämättä yleisen lämmityksen toimintaa. |
Yhden piirin lämmitysjärjestelmän asennus
Ilmastoverkon rakentaminen yhdellä putkistolla suoritetaan seuraavassa järjestyksessä:
- Kattila on asennettu. Ilmeisistä syistä se olisi asennettava järjestelmän alimpaan kohtaan. Mitä korkeampi korkeusero jäähdyttimen ja lämmittimen välillä on, sitä parempi on lämmönsiirto järjestelmässä.
Jos sinulla ei ole mahdollisuutta asentaa yksikköä kellariin, sinun on varustettava se kaivoksella, joka on valettu betonista ja vuorattu keraamisilla laatoilla.
Kiinnitä huomiota! Jos päätät tehdä järjestelmän pakotettuun liikkeeseen, et voi turvautua tällaisiin temppuihin. Lämmitin asetetaan kuitenkin edellä kuvatulla tavalla siten, että lämmitysjärjestelmä on riippuvainen hyötyverkoista.

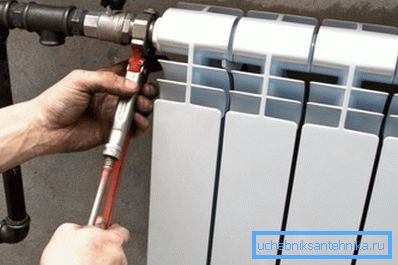

- Asennetut patterit. Tässä on noudatettava tiukasti vaaka- ja pystysuoraa, muuten akut keräävät mineraaliesiintymiä, jotka ennemmin tai myöhemmin tukevat kaikki kanavat. Tämän vuoksi sinun täytyy joko puhdistaa tai muuttaa laitteita.
Akun ja rakennuksen rakenneosien välisen etäisyyden pitää myös säilyttää. Akun ripustusteknologian rikkominen johtaa siihen, että sen ympärillä kiertää huonoa ilmaa. Tämä vaikuttaa haitallisesti laitteen suorituskykyyn.
- Putkilinjan asennus. Täällä sinun tulee päättää putkimateriaalista. Polymeeriosien yleisin ilmastoverkko, jos osa järjestelmästä on kiinteän polttoaineen kattilaa, on parempi käyttää terästä. Edellä mainittu yksikkö lämmittää jäähdytysnestettä yli 95 ° C: n lämpötilaan, joka on erittäin haitallista muoviputkille.
- Lisäelementtien asennus. Sähköpumput, ohjaus- ja säätölaitteet, paisuntasäiliö, ilmaventtiilit ja niin edelleen on asennettu.

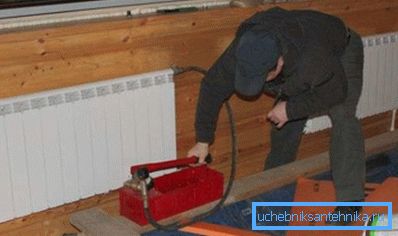

- Viimeinen työvaihe - paineen testaus. Sen toteuttamiseksi on parempi kutsua pätevä työntekijä erityisellä pneumaattisella laitteella.
johtopäätös
Yhden piirin lämmitysjärjestelmä on halpa ja tehokas tapa tarjota lämpöä pieniin taloihin ja huoneistoihin. Jos kuitenkin omistat kattohuoneiston tai valtavan kiinteistön kaupungin ulkopuolella, on parempi valita muita vaihtoehtoja.
Voit oppia niistä lukemalla videon tästä materiaalista.
