Vesipumppu lämmitykseen: jäähdytysnesteen pakollinen kierto

Useimmiten nykyaikaiset lämmitysjärjestelmät käyttävät erikoislaitteita, jotka mahdollistavat veden pakotetun kierrätyksen. Nämä ovat lämmitykseen tarkoitettuja vesipumppuja ja ne ovat erityisen merkityksellisiä, jos ne on tarkoitettu tarjoamaan rakennuksia, joilla on suuri alue lämmöllä.

Pakkopalvelun edut

Jäähdytysnesteen liikkuminen lämmitysjärjestelmissä voidaan suorittaa luonnollisesti tai käyttämällä lisälaitteita. Ensimmäisessä tapauksessa neste kiertää lämpötilaeron vuoksi ja toisessa - johtuen sähköverkkoon kytketyistä pumpuista.

Pakotetulla menetelmällä on useita kiistattomia etuja:

• Putkilinjojen sijoittamista koskevien sääntöjen noudattaminen ei ole tarpeen.
• Yksittäisten huoneiden lämpötilaa on mahdollista säätää järjestelmän käytön aikana.
• Kiertolaitteen läsnä ollessa voidaan käyttää pienempää halkaisijaltaan elementtejä.
• Tehokkuus polttoaineenkulutuksessa on varmistettu automaattisen säätelyn ansiosta.

HUOM! Suurin haittapuoli on, että laite jäähdytysnesteen siirtämiseksi riippuu virtalähteestä. Hätätilanteessa sähköjohdoissa järjestelmä lakkaa toimimasta.

Laitetyypit

Lämmitysjärjestelmien kiertopumput voivat vaihdella huomattavasti, joten niiden hinta voi vaihdella jonkin verran. Joissakin malleissa on suuri teho, toiset - kulumiskestävyyden tai muiden ominaisuuksien ilmaisimet. Kaikki laitteet voidaan kuitenkin jakaa kahteen tyyppiin.

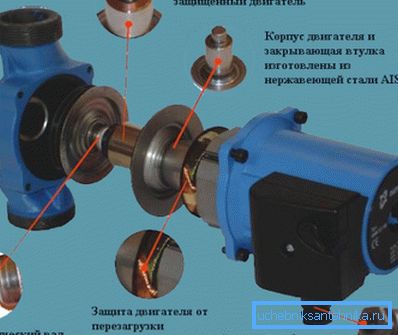

Märkä roottorin mallit

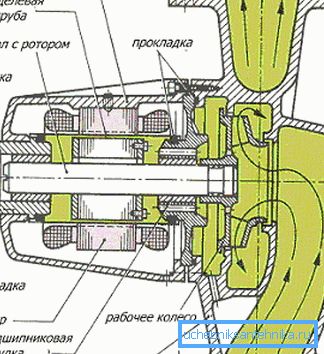

Tällaisissa laitteissa pyörivä osa sijaitsee suoraan pumpattavassa väliaineessa. Staattorin juoksupyörästä erotetaan erityinen lasi, joka on valmistettu ruostumattomasta teräksestä. Roottorin akselin osalta se voidaan tehdä paitsi metallista, myös keramiikasta.

Tämän nesteen pumppaamiseen tarkoitetun laitteen tehokkuus on noin 50 prosenttia, ja tämä on yleensä riittävä. Uudet mallit, joissa roottori upotetaan suoraan jäähdytysnesteeseen, on suunniteltu modulaarisen periaatteen tuella, kun lohkot asennetaan vaaditun virtauksen ja koon mukaisesti.

Tämän tyyppisten kiertopumppujen juoksupyörä yhdistää säteittäisten ja aksiaalisten mekanismien edut. Laakerit yhdessä roottorin ja akselin kanssa muodostavat yhden yksikön. Käynnistettäessä tällaiset rakenteet pystyvät tuottamaan itsenäistä ilmanpoistoa.

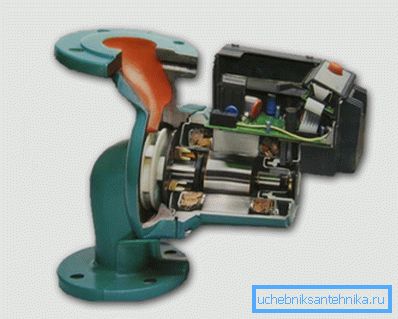

Tuotteet, joissa on kuiva roottori

Näille laitteille on tunnusomaista korkeampi tehokkuus, joten ne soveltuvat paremmin asennettaviksi järjestelmiin, joissa on tarpeen pumpata suuria määriä. Instrumenttimoottorit eivät kosketa prosessinestettä. Tyypillinen piirre on moottorin ja pumppuhuoneen välinen erityinen tiiviste.

Työskentelemällä liukupintojen välillä muodostuu ohut vesikalvo, koska lämmitysjärjestelmässä neste on korkeassa paineessa verrattuna ympäröivään ilmakehään. Tällainen kalvo sallii tiivistymisen, kun pääosat pyörivät.

Sormus on yleensä valmistettu agglomeroidusta hiilestä, ruostumattomasta teräksestä tai keramiikasta.

Jos puhumme suunnittelun piirteistä, voimme erottaa kaksi alaluokkaa, joiden hinta vaihtelee merkittävästi.

• Konsolilaitteet valmistetaan erillisen rakenteen muodossa, jolla ei ole yhteyttä kehoon. Juoksupyörä ja moottorin akseli on kytketty erityisellä kytkimellä.
• Monoblock-analogit ovat lohko, joka sisältää moottorin ja itse rungon. Tässä versiossa juoksupyörä on asennettu akselille.

Kiinnitä huomiota! Tuotteiden käyttäminen kuivalla roottorilla pienten rakennusten lämmittämiseen ei ole järkevää. Voit asentaa ne, kun luot lämmitysjärjestelmän suurissa mökeissä ja muissa suurissa rakennuksissa.

Suorittaminen asennus

Asenna laite varsin realistisesti omin käsin, koska tämä prosessi ei merkitse monimutkaisia ​​toimia, vaikka tarvitsisit vielä tiettyjä taitoja. Päälaitteen mukana toimitetaan aina tiivisterenkaat ja tarvittavat osat.

Tärkeimmät säännökset

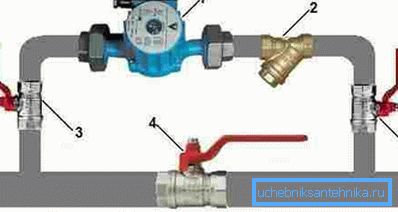

• Asennuspaikka on valittava niin, että karkeasuodatin on mahdollista asentaa. Se suojaa laitetta ruosteen ja muiden sulkeumien suurten hiukkasten sisäänpääsystä.
• Juoksupyörän tulee olla vaakasuora työn jälkeen. Jos tämä jätetään huomiotta, kiertovesipumppu aiheuttaa melun käytön aikana tai lakkaa toimimasta kokonaan.
• Asennuksen aikana suuttimia ei pidä sekoittaa. Yleensä kehoon asetetaan erityisiä nuolia, jotka heijastavat työympäristön liikettä.
• Kierreliitokset on tiivistettävä erityisellä teipillä tai tavallisella hinauksella. Liitoselementit erotetaan välttämättä tiivisteillä.

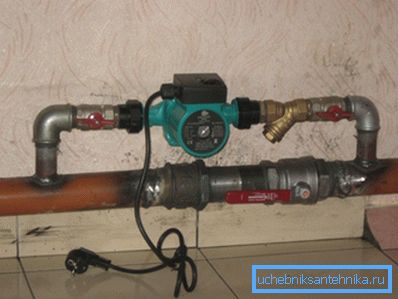

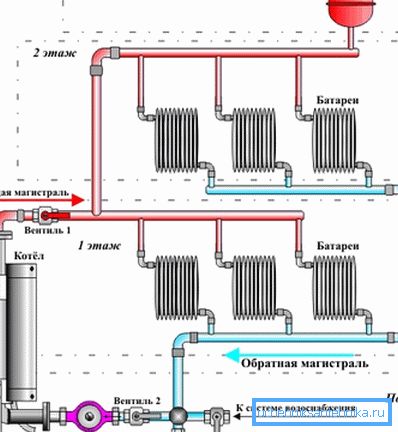

• Pumpun ja sulkuventtiilien asennus suoritetaan suoraan ohitustilaan, mikä on välttämätöntä, jotta hätätilanteissa jäähdytysneste voi kulkea keskusputken läpi.
• Irrota kannen ruuvi ennen järjestelmän käynnistämistä. Tässä tapauksessa ilma poistetaan järjestelmästä.

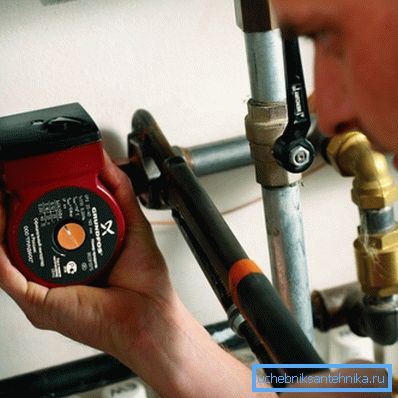

Toimien järjestys

Pumpun asennuksessa on noudatettava tiettyä suunnitelmaa vaikeiden tilanteiden välttämiseksi. Alla on yksityiskohtaiset ohjeet toimintojen suorittamisesta.

Se kuvastaa tärkeimpiä hetkiä.

1. Ensimmäinen vaihe on valmistaa lämmitysjärjestelmä laitteen asennusta varten. Poista tämä jäähdytysneste kokonaan. On myös toivottavaa puhdistaa lämmitysputket.
2. Seuraavaksi pumppu asennetaan suoraan ohitusventtiiliin.. Kun moottorin akseli kiinnitetään, laatikon tulee pyöriä pienellä vaivalla. Asennettujen nosturien reunoilla.
3. Tämän jälkeen lisätään isku keskiputkistoon.. Työn aikana käytetään erikoisvarusteita tai hitsauskoneita. Pääputkelle on asennettu myös nosturi.
4. Asennustyötä seuraa yhteys verkkoon.. Kaikki mallit toimivat linjoilta, joiden jännite on 220 volttia.
5. Päätyön suorittamisen jälkeen järjestelmä testataan.. Tätä varten se on täynnä jäähdytysnestettä. Jos vuotoja ei tapahdu ja kierto tapahtuu normaalisti, työ tehtiin laadullisesti.

Varoitus! Jotta nestettä ei tyhjennä koko järjestelmästä, voit käyttää venttiilejä. Se asennetaan suoraan sen paikan eteen, jossa laite sijaitsee.

Mahdolliset vian syyt

• Terminaalin ja pääkaapelin virheellinen sijoittelu johtaa vakaviin toimintahäiriöihin.
• Moottori ei ole vaakasuorassa, joten ilmaan on kerääntynyt ilmaa, joka poistaa laitteen käytöstä.
• Huono suodatuslaite läpäisee kiinteät hiukkaset, tässä suhteessa tuotteen toiminta häiriintyy.

Lopuksi

Nykyaikaisissa lämmitysjärjestelmissä veden lämmitykseen tarkoitettuja kiertopumppuja pidetään käytännöllisesti katsoen pakollisina tekijöinä, koska putkilinjojen asennus tapahtuu niiden vuoksi esteettisten näkökohtien perusteella. Yksityiskohtaisempi tutustuminen laitteeseen on suositeltavaa katsella ehdotettua videota.
