Vesilämmitysjärjestelmät: laadukkaan ilmastoverkon
Nykyaikaiset lämmitysinsinöörit tietävät monia tapoja lämmittää koteja. Mukava lämpötila talossa voidaan luoda lämpöpuhaltimilla, sähkökonvektorilla, perinteisillä puulämmitteisillä uunilla ja niin edelleen. Taloudellisimpia ja tehokkaimpia ovat lämmityskattilat ja lämpöpatterit.
Jatkuva lukeminen oppii paljon hyödyllistä tietoa näiden insinööriverkostojen lajikkeista ja niiden asentamisesta käsin.

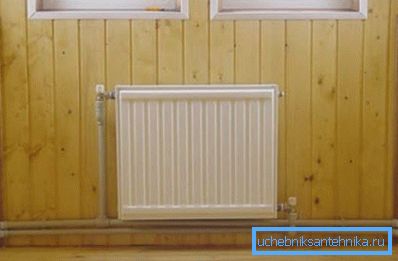

Vesilämmitysverkkojen lajikkeet
Asunnon tai talon ilmastoteknisen järjestelmän tehokkuus riippuu paitsi lämmitysyksikön tehosta tai jäähdyttimen lämmönsiirtokertoimesta. Yhtä tärkeää on, millainen putkisto on valittu jäähdytysnesteen toimittamiseen, miten nestevirtaus ja monet muut parametrit on järjestetty.
Taulukossa esitetään täydellisempi ja yksityiskohtaisempi luokitus vesilämmitysjärjestelmistä eri kriteereistä riippuen.
| näkymä | kuvaus |
| Autonomia | |
| riippuvainen | Lämmönsiirtäjä lämmitetään keskitetyssä kattilahuoneessa ja toimitetaan lämmityspattereille pääputkien avulla. Tämän tyyppinen lämmitys asennetaan kaikkiin vanhojen rakennusten kaupunkiasuntoihin. |
| riippumaton | Lämmitysyksikkö asennetaan itse taloon. Se lämmittää putkia kulkevaa vettä säteilijöihin, joissa lämpö vaihdetaan ilman kanssa. Sitten jäähdytetty neste virtaa takaisin lämmittimeen paluuputken läpi ja seuraava jakso alkaa. Samanlaisia lämmitysjärjestelmiä oli suuri osa yksityisistä asuntoista. |
| Kosketus ympäristöön | |
| avoin | Tällainen vesilämmitysjärjestelmä on asennettu yksityisiin taloihin, joissa on vanhan suunnittelun kiinteät polttoainekattilat. Nyt on kuitenkin olemassa. Tarkasteltavan teknisen verkon erityispiirre on, että jäähdytysneste kiertää putkien läpi ilman liiallista painetta. Osa lämmitysjärjestelmästä on avoin paisuntasäiliö, joka on kiinnitetty korkeimpaan kohtaan. |
| suljettu | Käytetään suljetun tyyppistä suljettua paisuntasäiliötä, joka on asennettu paluuletkun kattilahuoneeseen. Lämmitysjärjestelmä pumpataan paineen alaisena nesteenä. Yksityisissä taloissa tämä indikaattori on 1 ilmakehä, riippuvaisissa lämmitysverkoissa, joissa on keskitetty jäähdytysnesteen syöttö, paine voi nousta jopa 6 atmosfääriin. |
| Jäähdytysnestevirran järjestämismenetelmän mukaan | |
| painovoima | Vesilämmitysjärjestelmät, joissa veden kierto tapahtuu luonnostaan paineen ja tiheyden eron vuoksi. Lämmitetyn veden massa on vähemmän, joten se pakotetaan järjestelmän yläpisteeseen. Sitten jäähdytetään, virtaa säteilijöiden läpi, jolloin ne antavat lämpöenergiaa. Tämän jälkeen paluuputki, joka sijaitsee kallistuksessa, palaa kattilaan. |
| pakollinen | Tässä tapauksessa yksi ilmastoverkon elementeistä on kiertopumppu. Tällaiset järjestelmät ovat tehokkaampia ja kustannustehokkaampia. Asennuksessa ei ole välttämätöntä tarkkailla putkien pakollista harhaa. Ainoa kielteinen on lämmityksen riippuvuus sähkön saatavuudesta. Ilman sitä pumppu ei toimi (kuten mitä tahansa nykyaikaisista kattiloista). |
| Jäähdytysnestettä syöttävien ja poistavien putkien lukumäärän mukaan | |
| yksi putki | Kaikissa huoneissa rengas asetetaan putkesta, johon lämmitysradiaattorit leikataan rinnakkain tai peräkkäin. Etuja ovat halpuus, haitat - korjauksen monimutkaisuus ja kyvyttömyys säätää tarkasti lämpötilaa talon eri huoneissa. |
| Kaksoisputki | Tällaisessa lämmitysjärjestelmässä, kuten nimestä käy ilmi, on kaksi putkea: toinen toimitetaan, toinen poistetaan, toinen poistetaan. Etuna on mahdollisuus säätää lämpöpatterien lämpötilaa termostaattien avulla ja helpottaa korjausta (estämällä veden pääsy yhteen akkuun, et häiritse sen virtaa muissa lämpöpattereissa). Sen valmistuksen hinta on kuitenkin korkeampi - asennus vaatii kaksi kertaa enemmän putkia. |
| Putkien asettamisella | |
| pystysuora | Tällaisessa lämmitysjärjestelmässä jäähdytysneste syötetään ylempään kerrokseen, jonka jälkeen se virtaa alaspäin ja kulkee yhden lämmityspatterin läpi jokaisessa kerroksessa. |
| vaakasuora | Täällä vesi virtaa myös ylöspäin pystysuoran putken läpi, sitten siitä valmistetaan vaakasuora ulostulo, jonka kautta neste saavuttaa kaikki samassa kerroksessa olevat paristot. |
| Yhdistetty | Tällaisessa vesilämmitysjärjestelmässä on sekä ensimmäisen että toisen tyyppisiä elementtejä. |
| Kuoleman jälkeen | |
| umpikuja | Tällä järjestelmällä syöttöputken sijoittaminen kaikkein kauimpaan jäähdyttimeen on suljettu hyppyjällä, jolla on paluulinja, jonka kautta vesi palautetaan takaisin. |
| rengas | Tässä tapauksessa kaksi jäähdytysnesteen putkea muodostavat jonkinlaisen renkaan, joka kulkee vähitellen läpi kaikkien huoneiden ja paristojen. Tällaista järjestelmää pidetään tehokkaampana. |

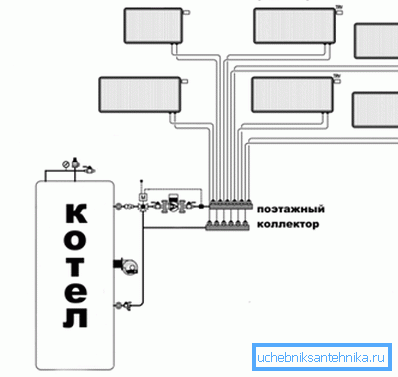

| säteily | Jäähdytysneste virtaa kattilasta keräyskaappiin, joka on liitetty putkiparilla (syöttö ja purkaus) jokaiseen talon jäähdyttimeen. Joten voit hallita hyvin tarkasti koko rakennuksen mikroilmastoa yhdestä pisteestä. |
Kiinnitä huomiota! Oikean lämmitysjärjestelmän valinta riippuu useista eri tekijöistä. Näitä ovat talon alue, kerrosten lukumäärä, käytettyjen putkien halkaisija ja niin edelleen.
Laskelmat ja sopivan veden lämmitysjärjestelmän kaavion valinta on parasta jättää ammattimiehen tehtäväksi. Hän suorittaa hydraulisen laskennan, jota ilman on mahdollista unohtaa ilmastoverkon normaali toiminta.
Tarkastellaanpa yksityiskohtaisemmin luonnollisen ja pakotetun verenkierron lämmitysjärjestelmien kuvausta.
Lämmitystyypit veden kierrätysmenetelmällä

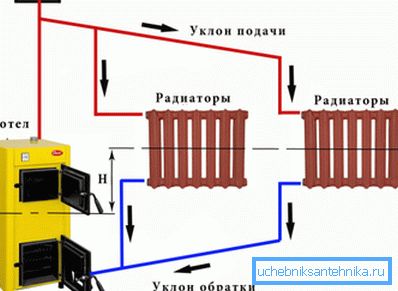

Painovoimajärjestelmä
Erityisominaisuudet
Ilmastoverkossa nesteen luonnollisen kiertojärjestelmän järjestelmä toimii pelkästään luonnollisten lakien vuoksi.
Järjestelmä on seuraava:
- lämmitettäessä vesi tulee kevyemmäksi ja nousee lämmitysjärjestelmän yläosaan;
- jäähdytys, neste muuttuu tiheämmäksi ja raskaammaksi, minkä seurauksena se laskeutuu ja samanaikaisesti lämmittää huonetta.
Kuvattu lämmitys oli tehokasta vain, jos insinööriverkko asennettiin siten, että siinä varmistetaan nesteen intensiivinen kierto. Muussa tapauksessa jäähdytysneste ei suorita sille annettua kuljetustoimintoa ja asennetun kattilan tuottama lämpöenergia hukkaan.
Rakennettaessa ja käytettäessä painovoimajärjestelmää on noudatettava seuraavia vaatimuksia:
- Valitse asianmukaisesti putkien, jotka yhdistävät kattilan paristojen, halkaisijan, laskevat niiden hydraulisen vastuksen, asettavat kokonaispituuden pysty- ja vaakatasossa. Tarvittavat alkutiedot ovat saatavissa ilmastolaitteiden mukana toimitetuista asiakirjoista.
- Älä anna jäähdytysnesteen ylikuumenemista. Vesi voi kiehua, minkä vuoksi putkien ja patterien paine kasvaa merkittävästi, mikä johtaa rikkoutumiseen. Järjestelmän yläosaan asennettu paisuntasäiliö auttaa välttämään tätä.
Kiinnitä huomiota! Riippumatta siitä, kuinka oikein ajattelet, lämmittää talon yli 200 neliömetriä. metriä tai kiinnittää putkistoja yli 30 metriä ja varmista, että jäähdytysnesteen luonnollinen kierto ei toimi. Sähköpumput on asennettava, ja tämä on jo lämmitysjärjestelmä, jossa on pakko-vesi.
Asennus
Ohjeita painovoiman lämmitysjärjestelmän suunnittelulle on yksinkertainen ja koostuu seuraavista kohdista:

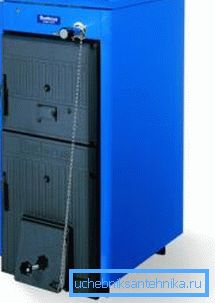

- Ensin täytyy asentaa kattilan. Ilmeisistä syistä se on asennettava putkilinjan alimpaan kohtaan, jossa kaikki jäähdytetty neste säteilijöistä virtaa.
- Vertikaalinen nousuputki asetetaan ylöspäin kattilasta. Mitä korkeampi tämä putki on, sitä tehokkaampi lämmitysjärjestelmä toimii. Useimmiten sen pää johtaa talon ullakolle.
- Avoin paisuntasäiliö asetetaan päälle.. Jos se on asennettu ullakolle, älä unohda varovasti eristää säiliötä, jotta vältetään merkittävä lämpöhäviö ja nesteen jäätyminen. Kalvosäiliö voidaan asentaa kattilahuoneeseen paluuputkeen.
- Sitten putken asettelu tehdään.. Täällä on varmistettava, että lämpöpatteri ei ole kattilan alapuolella. Mitä suurempi korkeusero on, sitä tehokkaampi asennetun teknisen verkon toiminta.

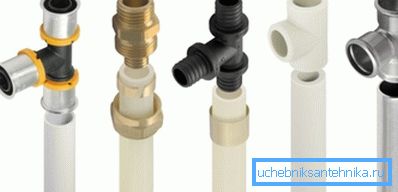

- Putkimateriaali voidaan valita vapaasti.. Muista, että jos kiinteään polttoainekattilaan on asennettu järjestelmä, jäähdytysneste voidaan kuumentaa hyvin korkeisiin lämpötiloihin, joissa polymeeriputkia ei voida käyttää. Tässä tapauksessa on suositeltavaa pysyä teräksellä.
- Muissa tapauksissa muovi on sopivampi, koska ne eivät ole korroosion alaisia ja niillä on alhaisempi hydraulisen vastuksen kerroin.. Varmista, että käytettyjen putkilinjojen ja kattilaputkien sisäosa on sama. Pienemmän halkaisijan omaavien putkien käyttö on kielletty.
Vihje! Kukaan ei kiellä suurempien läpimittaisten tulo- ja poistoputkien asentamista suuttimeen nähden. Painovoiman lämmitysjärjestelmässä se on jopa hyödyllinen.
Pakotettu kiertojärjestelmä
Erityisominaisuudet

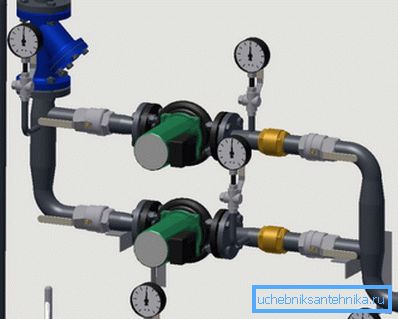

Olet luultavasti jo ymmärtänyt, että lämmityksen tehokkuus riippuu suuresti jäähdytysnesteen virtausnopeudesta järjestelmän kaikkien elementtien läpi. Siksi ilmaverkot, joissa on pumppuja, jotka pumppaavat vettä, ovat nyt suosittuja.
Nämä ovat pieniä laitteita, jotka kuluttavat vähintään sähköä ja toimivat lähes hiljaa. Nykyaikaiset kiertovesipumput voivat muuttaa sähkömoottorin pyörimisnopeutta, jonka ansiosta on mahdollista säätää tarkasti virtaavan kuuman veden tilavuutta ja siten huoneiden lämpötilaa.
Pumppu lisää kuvatun ilmastojärjestelmän tehokkuutta, joten polttoainetta normaalin lämpötilan ylläpitämiseksi huoneissa käytetään vähemmän.
Lisäksi pumpun pumppaama jäähdytysneste on helpompi ratkaista hydraulinen vastus. Näin ollen lämmitysjärjestelmän asennusta varten voit käyttää pienempiä läpimitaltaan (mutta vähintään kattilaputkea) olevia putkia.
Asennus
Pakotetun kiertojärjestelmän lämmitysjärjestelmä on erilainen kuin gravitaatioverkon asentaminen yksinkertaistamisen suuntaan.
Erityisesti:
- Pumppu asennetaan paluuputkeen siten, että siihen tuleva neste on mahdollisimman alhainen.
- Lämmityskattila voidaan sijoittaa samalle tasolle kuin patterit.
- Järjestelmään voi kuulua vain kalvon paisuntasäiliö (usein se on jo asennettu kattilaan). Niinpä putkissa oleva neste kiertää 1-1,5 ilmakehän paineessa.
- Noudata vaadittua SNiP-putken kaltevuutta tapauksessa, ettei sitä tarvita.
Yhdistetty lämmitysjärjestelmä
Yksityisten talojen rakentamisessa käytetään usein ns. Yhdistettyä lämmitysohjelmaa. Tässä tapauksessa putkistot, patterit ja kattilat asennetaan painovoimaverkon sääntöjen mukaisesti, mutta kierrätyspumppu, jossa on ohitus (ohitus), asetetaan paluuputkeen.
Tämä takaa lämmityksen käyttökelpoisuuden myös silloin, kun kiertovesipumppu on väliaikaisesti katkennut tai rikkoutunut.
Vihje! Laitteet on liitettävä putkiin venttiilien kautta. Myös venttiili tai ohitusventtiili olisi varustettava ohitussovella. Tällöin voit purkaa laitteen korjausta tai vaihtamista varten poistamatta jäähdytysnestettä putkista.

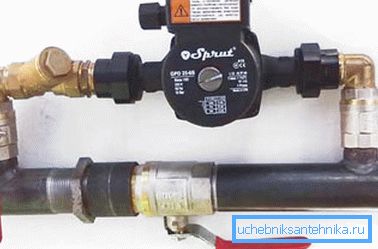

Samoin vanhentuneet lämmitysjärjestelmät uudistetaan. Sinun tarvitsee vain tehdä sivupalkki pumpulla ja ilmastoverkon tehokkuus kasvaa merkittävästi.
Lämmitystyypit putkien jakelumenetelmällä

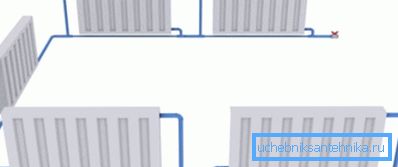

yksi putki
Tällainen lämmitysjärjestelmä aikaansaa yhden putken asennuksen, jonka läpi jäähdytysneste syötetään lämpöpattereille, ja palaa takaisin kattilaan. Tässä runkolinjassa lämmityspatterit on kytketty sarjaan tai rinnakkain, missä lämmönvaihto tapahtuu.
Tämän järjestelmän etu - halpa. Tarvitset vähimmäismäärän putkia ja erilaisia varusteita.
Mutta et voi kutsua tehokasta ja kätevää järjestelmää, koska sillä on useita merkittäviä haittoja:
- on mahdotonta manuaalisesti tai lämpöventtiilien avulla säätää kunkin akun putoavan jäähdytysnesteen tilavuutta, joten halutun lämpötilan määrittämiseksi jokaisessa huoneessa ei toimi;
- lämpöenergian siirtyminen lämpöpattereille pienenee, kun paristot siirtyvät pois kattilasta, joten kaukaisimmat (alemmat) huoneet kuumenevat huonommin.
Kiertää joitakin kuvattuun järjestelmään liittyviä rajoituksia asentamalla ohitus - ohitusputki - kytkemällä jäähdyttimen tulo- ja ulostulosuuttimet suoraan. Tällöin sulkemis- ja säätöventtiilien avaaminen ja sulkeminen ei voi vain asettaa akun mukavan lämpötilan, vaan myös tehdä (tarvittaessa) purkaa ja korjata sen pysäyttämättä koko lämmitysverkon toimintaa.
Kaksoisputki pystysuunnassa, alempi johdotus
Suurin ero yhden putken asettelun ja kahden putken asettelun välillä on kahden putkilinjan läsnäolo: ensimmäinen toimitetaan kuumien lämmönsiirtonesteiden kanssa pattereihin, jäähdytetty vesi poistetaan toisen läpi ja toimitetaan takaisin kattilaan.
Tämän järjestelmän ansiosta on mahdollista säätää jokaisen akun sisälle tulevan nesteen määrä ja saavuttaa mukavin lämpötila huoneissa.
Yksi vaihtoehdoista on kaksiputkinen järjestelmä, jossa on pystysuorat nousuputket ja syöttöputkien pienempi järjestely.
Sen ominaisuudet ovat seuraavat:
- Järjestelmän alimmalla tasolla lämmityskattilasta asennetaan lämmityslaitteeseen kytketyt putket.
- Näiltä moottoriteiltä he laskivat nousuputket, jotka nostivat jäähdytysnestettä järjestelmän korkeimpaan kohtaan ja toimittavat sen lämmitysradiaattoreihin jokaisessa kerroksessa.
- Sitten toisen putken läpi jäähdytetty neste palautetaan toistuvan lämmitysjakson ajaksi.
Tällaisen ratkaisun haittana on vaara, että järjestelmä ilmestyy.
On tarpeen tarjota laitteita ilman poistamiseksi putkista ja jäähdyttimestä:
- ilmaputki nousee järjestelmän yläosaan;
- avoin paisuntasäiliö tai kalvolaite, jossa on erityinen ilmaventtiili;

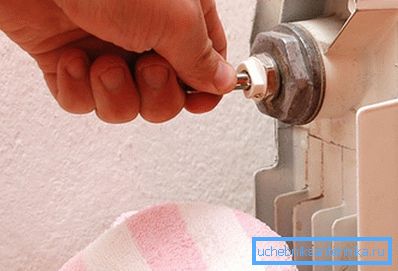

- Mayevskyn nosturit asennetaan kunkin akun yläosaan.

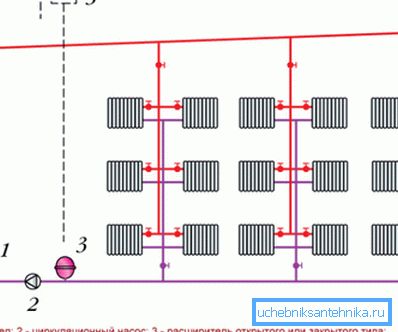

Kaksoisputki pystysuorassa yläjohtimilla
Tässä tapauksessa nesteen jakautuminen tapahtuu järjestelmän korkeimmalla kohdalla - ullakolla tai yläkerroksen katon alla. Jäähdytysneste toimitetaan siellä pystysuoralla putkella, jonka jälkeen se virtaa vaakasuorien putkien läpi paristoihin.
Tässä tarvitaan myös paisuntasäiliötä, mutta on parempi käyttää ilmatiiviää, jotta vedenpaine voidaan lisätä kuin lämmitystehokkuuden lisäämiseksi.
Horisontaalinen kaksoisputki

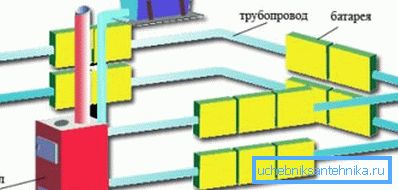

Tämäntyyppinen nesteiden jakelu putkien kautta on yleisintä yksityisten talojen ja mökkien rakentamisessa. Tässä erityispiirteenä on, että veden virtauksen varmistamiseksi on välttämätöntä asentaa kiertovesipumppu, koska vaadittua veden nopeutta ei ole mahdollista saavuttaa luonnollisella tavalla.
Putket asetetaan yhden useista järjestelmistä:
- umpikuja. Tämän menetelmän etuna on melko taloudellinen putkien käyttö. Miinus - järjestelmän merkittävä pituus, mikä vaikeuttaa sen tarkkaa säätöä.
- samanaikainen. Tällaisessa järjestelmässä lämmityspiirien pituus on lyhyempi, mikä helpottaa niiden säätämistä. Putkien ja asennustöiden kustannukset kuitenkin kasvavat merkittävästi.
- moninainen. Tällöin jokainen jäähdytin on kytketty putkien kautta kahteen muottiin - syöttö ja purkaus. Tehokkain verkko, mutta sen asennuksen kustannukset ovat korkeammat kuin kaikki muut. Lisäksi on välttämätöntä säätää piilotettujen putkien asentamisesta, koska tällaista määrää ei voida esteettisesti sijoittaa seinien läpi.
johtopäätös
Kuten näette, ilmastojärjestelmän järjestämisessä on valtava valikoima erilaisia vaihtoehtoja. Halutun järjestelmän valinta ei riipu pelkästään halustasi ja rahamäärästäsi, vaan myös insinööriominaisuuksista. Siksi ilmastoverkostojen tekninen laskenta on niin tärkeää.
Tämä asia on omistettu tämän materiaalin videolle.
