Vesikonvektorien lämmitys - lämpö viipymättä

Veden käyttö jäähdytysaineena on kustannustehokas idea. Asuntoihin asennetaan tavallisten paristojen sijasta yhä enemmän vedenlämmittimiä. Tällaisia ​​etuja: turvallisuus, kompakti, yksinomainen muotoilu vain lisäävät konvektorien kasvavaa suosiota.

Lattiakonvektori on täysin näkymätön.

Suunnitteluominaisuudet

Ulkoisesti yksikkö on suorakulmainen kiinteä runko, joka on peitetty ruudulla. Lattiaversio on samanlainen kuin pieni penkki, seinään kiinnitettävä paneeli on pieni, ja upotetut näkyvät vain säleikön läpi.

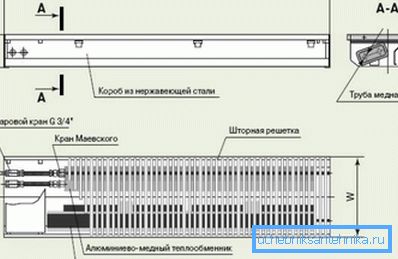

Konvektoripiiri

Klassinen kotelo on valmistettu ruostumattomasta teräksestä. Kun otetaan huomioon huoneen design-ominaisuudet ja asiakkaiden toiveet, keho voi olla valmistettu puusta, marmorilastuista tai MDF-levyistä.

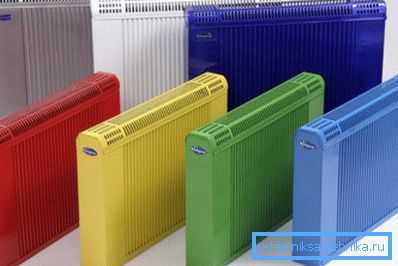

Väri erilaisia ​​konvektorikoteloita

Askeettinen ulkopuolella, veden lämmityksen konvektorin sisällä, on monimutkaisempi. Niiden "sydämen" katsotaan olevan lämmönvaihdin, joka on litteä kupari tai putki kelan muodossa. Se on kohtisuorassa tiukan sovitusmenetelmän kanssa.

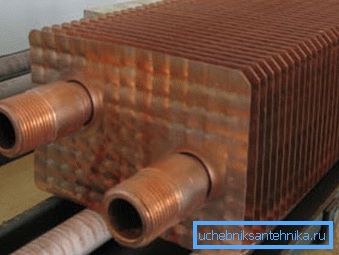

Täydellinen

Niiden yhteydessä putkeen on jätettävä pois pienimmät aukot, jotka vähentävät lämmönsiirtoa. Kuparia käytetään useimmiten levyjen valmistuksessa, teräksessä ja alumiinissa voi olla vaihteluja, tärkeintä on, että lämmönjohtavuus on korkeudella.

Kiinnitä huomiota! Koska se on jatkuvasti kosketuksissa veden kanssa, sen on myös kestettävä korroosiota. Niinpä ei-rautametallit ovat edullisia.

Liitäntä nousuputkeen tai keskiputkistoon suoritetaan erikoisaukkojen kautta, joissa on sisäpuolinen kierre ja jotka sijaitsevat laitteen päässä tai sivussa. Nosturit, venttiilit tai manuaaliset / automaattiset venttiilit asennetaan moderneihin lämmitysveden konvektoreihin ylimääräisen ilman vapauttamiseksi, mikä heikentää lämmönsiirtoa.

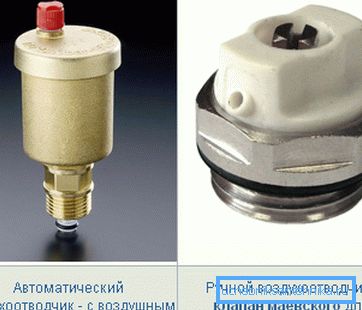

Nämä

Jos pakettiin sisältyy sähköinen termostaatti / termostaatti, se tarkkailee laitteen toiminta rytmiä. Lämmitysprosessi pysähtyy säännöllisesti, kun asetettu lämpötila on saavutettu ja alkaa uudelleen, kun ilma jäähtyy.

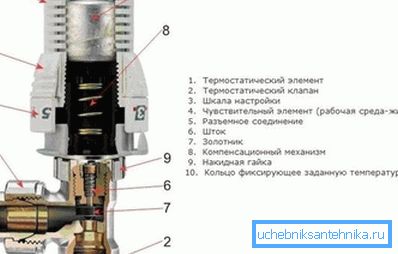

Termostaattilaite

Ilmankierron tehostamiseksi käytetään puhallinta, joka on jo asennettu tai se on hankittava. Tämä hyödyllinen lisäys (1–2 kappaletta) löytyy vain lattialämmityksen konvektorilämmittimistä.

Miten konvektio auttaa pitämään lämpimänä

Toisin kuin perinteiset paristot, jotka lämmittävät ilmaa säteilemällä lämpöä pinnoiltaan, vedenlämmittimet toimivat eri tavalla. Ne sekoittavat ilmamassoja ja korvaavat lämpimän ilman kylmällä ja luovat miellyttävän ilmapiirin. Se ei tunne palaneen pölyn kuivuutta ja epämiellyttävää hajua.

Lämmitysjärjestelmästä tuleva kuuma vesi tulee lämmönvaihtimeen ja lämmittää levyt. Ottaen huomioon käytetyn materiaalin lämmönjohtavuus, kuten edellä mainittiin, osat kuumenevat hyvin nopeasti. Hila-aukkojen läpi, lämpimät massat nousevat vapaasti, syrjäyttyvät kylmät massat.

Sisäänrakennettu tuuletin stimuloi tätä prosessia, ja muutaman minuutin kuluttua voit jo tuntea tuloksen. Samanaikaisesti tehokkuus nousee 95 prosenttiin, minkä vuoksi on tarkoituksenmukaista käyttää vesikonvektoreja tilavissa huoneissa, joissa on suuret ikkuna- ja oviaukot.

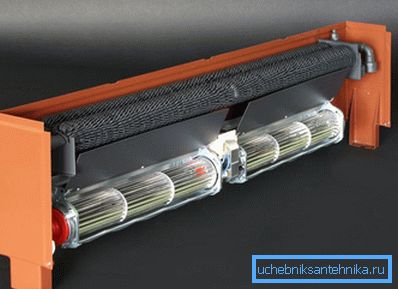

Tangentiaalinen puhallin

GOST 20849-94 -standardin vaatimusten mukaisesti vedenlämmittimillä on oltava ensimmäinen olennainen ominaisuus - tiiviys ja kestävyys, joka tarkastetaan testipaineella 1,5 MPa. Lämmityselementit ja kotelo on päällystettävä korroosionestoa, kuumuutta kestävällä koostumuksella.

Muun muassa veden konvektorilämmitys on suhteellisen edullinen, kun otetaan huomioon sen kasvava suosio. Seinä-, lattia- tai sokkelirakentamisen asiantuntijoiden asentaminen maksaa lähes kaksi kertaa halvempaa kuin sisäinen. Tämä hinta on perusteltu, kun laitepinta-ala on valmistettu alustan yläpuolella.

Lyhyt kuvaus tyypillisistä konvektoreista

Niiden tekniset ominaisuudet ovat tärkeitä vedenlämmittimille, ja niiden perusteella valitaan erityinen lämmitinmalli.

Tyypillisten konvektorien ominaisuudet ovat seuraavien rajojen sisällä:

  • suurin sallittu paine käytön aikana on 16 bar;
  • paineen testaus - 25 atm;
  • veden lämpötila voi nousta 130 ° C: seen;
  • maksimikotelon lämmitys on 60 ° C;
  • lämmönvaihdin voi olla 4 tai 6 riviä;
  • lämmönvaihtimen veden määrä on 0,7–0,9 l;
  • virtaus tunnissa 90 - 170 litraa;
  • teho 100 - 200 kW;
  • paino vaihtelee välillä 14 - 21 kg.

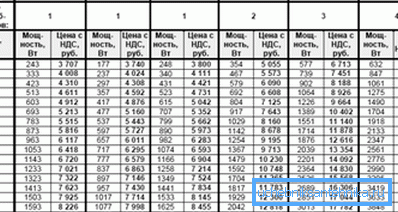

Useiden konvektorien ominaisuudet

Asennustyöt

Vedenlämmittimien asennusohjeet ovat yksinkertaisia ​​ja ne koostuvat lämmitysputkesta. Lattialaitteet asennetaan samanaikaisesti lattialaitteen kanssa, seinän tai pohjalevyn mallit voidaan asentaa milloin tahansa.

Asennusprosessi sisältää sähkökaapeleiden, jäähdytysnesteen syöttöpiirien, yksikön laatikon kapealla olevan laitteen, jonka pitäisi olla tasainen valmiiden kerrosten kanssa. On parempi antaa tämä työ päteville asiantuntijoille.

Kiinnitä huomiota! Laske asennuksen kapasiteetti myös ohjaamaan asiantuntijaa, jos et ole lämpöinsinööri, et voi ottaa huomioon esimerkiksi lämpöhäviötä lämmityksen laskennassa. Tarvitset tietoa huoneen alueesta, sen eristämisestä ja kattojen korkeudesta.

Lämmitysveden konvektori voi tarkoituksesta riippuen suorittaa 2 toimintoa:

  • lämmitä huone - laite asennetaan pois ikkunan aukkoista;
  • luo ilmansulku kylmälle ilmalle ikkunan alueella - lämmitin ikkunaa vastapäätä 20-30 cm: n etäisyydellä.

Moitteeton lämmitys saavutetaan noudattamalla asennuksen pakollisia ehtoja:

  1. Jäähdytysnesteen tulo / ulostulo on tehty jäykistä tai joustavista liitoksista ja sulkuventtiileistä (Mukana).

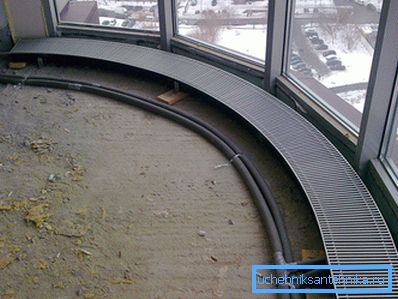

Kovat yhteydet tehty
  1. Konvektorin kapealla on oltava sellainen syvyys, että laitteen koristeellinen kansi on tasainen valmiiden lattian kanssa.
  2. Konvektorin leveys ja korkeus sallitaan 10 - 15 mm.
  3. Säätöruuvit konvektorin veden lämmitys vaakasuoraan kohdistettu ja kiinnitetty.
  4. Aukkoja eristetään ja sinetöidään erikoismateriaalilla..
  5. Kun olet asentanut valmis lattia, kytke silmälasit (sähkö on tarpeen, jos on sisäänrakennettu tuuletin).
  6. Sulje jäljellä olevat aukot tiivistys- / viimeistelymateriaalilla, kytke laite päälle ja peitä ruudukko.

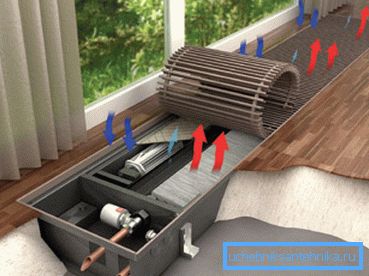

Konvektori putoaa korotetulle lattialle vanteen reunaan

Seinä- ja sokkelilämmittimien asennuksessa ei ole niin paljon vivahteita ja se yhdistää kohteen vesiverkkoon, ja tämä on helppo tehdä omin käsin.

Ennen kuin työskentelet seinälämmittimen kanssa, akku on poistettava ja siirry suoraan asennukseen.

  1. Jäähdytyspistokkeiden sijaan ruuvaa kaksi holkkia, joiden läpimitta on yleensä sama, yleensä 20 mm.
  2. Kiinnitä konvektori kiinnikkeissä ja kohdista kierteet akselien akseleihin.
  3. Kierrä lämmittimen kierteet paikalleen, työnnä niihin kytkimet kiinni ja kiristä lukkomutterit.
  4. Jotta vältettäisiin veden vasara, nousuputken käynnistäminen, avaa venttiilit hitaasti.

Kiinnitä huomiota! Kun yhdistät sokkelimallin kaupunkilämmitysjärjestelmään, käytä monikerroksisia muoviputkia, jotka on valmistettu silloitetusta polyeteenistä erikoisliittimillä. Toinen vaihtoehto on juottaminen kupariliittimillä putkille. Tämä suojaa muotoilusi temppuja, joissa on muutoksia veden lämpötilassa ja paineen nousussa.

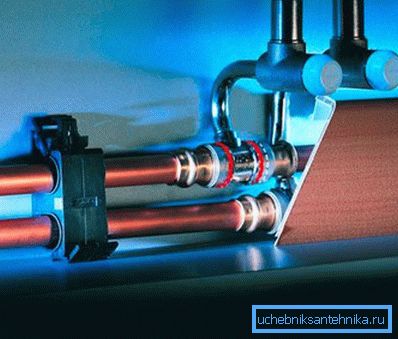

Kuvassa - luotettava liitäntäkonvektorin liitäntä

Yhteenvetona

Vesikonvektorien käyttö - halvin lämmitys. monenlaiset asennusasennukset mahdollistavat huoneen lämpimän lämmittämisen ilman ilman kuivumista. Lämpötilan säätöjärjestelmät mahdollistavat jatkuvan lämpökynnyksen ylläpitämisen, mikä säästää perheen budjetin.

Tämän artikkelin video näyttää yksityiskohtaisesti ja helposti vedenpohjan konvektorin asennuksen.
