Vesikattiloiden kiinteät polttoaineet: ominaisuudet,

Mitkä ovat kiinteän polttoaineen kattilat veden lämmittämiseen? Mitkä ovat niiden edut muihin polttoaineisiin verrattuna? Onko heillä vakavia puutteita? Miten kattilan kytkeminen lämmityspiiriin? Yritetään löytää vastaukset.

laite

Nykyaikaiset kiinteän polttoaineen kattilat ovat teräs- tai valurauta-tulipesä, jossa on lämmitysjärjestelmään liitetty vesisuoja-lämmönvaihdin. Sytytyksen jälkeen lämmönsiirtimen lämmitys alkaa ja konvektioprosessit siinä: lämmin vesi nousee takin yläosaan ja sitten - ylöspäin lämmityspiirin päälle; kylmä, laskee.

Pienellä täyttöpituudella ja sen oikeassa kokoonpanossa lämmön ja kylmän veden välinen tiheysero riittää varmistamaan vakaan levityksen lämmityslaitteiden läpi. Lämmitysjärjestelmien kiertopumppuja käytetään kuitenkin useammin kiertojärjestelmien nopeuden lisäämiseen ja lämpöpatterien lämpötilojen tasaamiseen.

Käytännöllisesti katsoen kaikki modernit tuotteet, mukaan lukien venäläiset alkuperäiskattilat, on varustettu yksinkertaisimmilla automaattisilla laitteilla - termostaatilla, joka peittää purkauksen, kun jäähdytysneste on ylikuumentunut. Tämä rajoittaa hapen pääsyä uuniin ja vähentää järjestelmän lämpötehoa.

Kuitenkin: perinteisen rakentamisen kattiloissa tehokkuus putoaa. Polttaminen hapenpuutteella lisää epätäydellisen palamisen tuotteiden pitoisuutta: polttoaine lentää kirjaimellisesti putkeen.

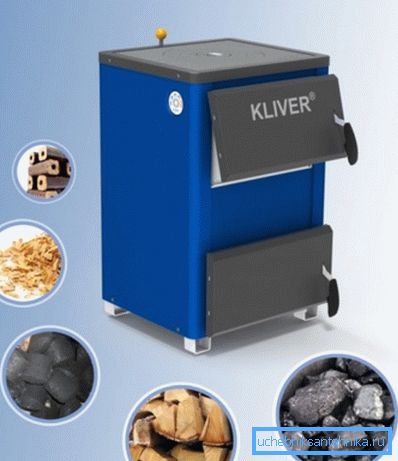

Mitä kiinteitä polttoaineita käyttäviä kattiloita voidaan käyttää polttoaineena?

• Polttopuut.
• Hiili.
• Pelletit (pelletit, jotka on puristettu puun jätteestä).
• Turvet briketit.

Käytännössä ne yhdistävät usein kaksi toimintoa - ne lämmittävät talon ja antavat heille mahdollisuuden päästä eroon palavista roskista.

Vertailu vaihtoehtoihin

Miten käsiteltävien tuotteiden toimivuus ja tehokkuus liittyvät vaihtoehtoisten ratkaisujen ominaisuuksiin?

makeiset

Pääasiallinen ja ainoa vakuuttava argumentti kiinteän polttoaineen lämmityslaitteiden puolesta on kilowattituntia lämpöä, toiseksi vain pääkaasua. Ei saa olla perusteeton, annamme keskimääräiset arvot eri polttoainetyypeille.

Huomaa: maaseutualueilla polttopuuta ei yleensä tarvitse maksaa periaatteessa. Kuolleiden puiden säännöllinen keräys pystyy tuottamaan lämpöä ilman kustannuksia.

haittoja

Mutta niiden luettelo on varsin merkittävä.

• Kattila vaatii palamistuotteiden poistamisen. Samanaikaisesti klassisissa rakenteissa niiden lämpötila on riittävän korkea paloturvallisuuteen: savupiippuputki kulkee puurakenteiden läpi lämmöneristyskanavan kautta.
• Kiinteän polttoaineen lämmitys tarkoittaa väistämättä jonkin verran nokea., kotiin ja niihin liittyvät hajuja.

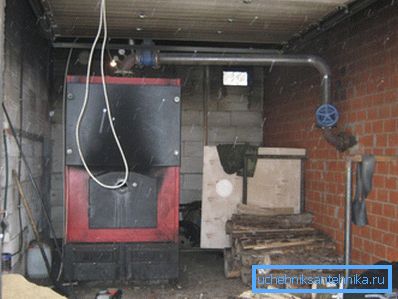

Muuten: lämmityslaitteiden asentaminen erilliseen kattilahuoneeseen ratkaisee tämän ongelman kokonaan.

• Tietyissä olosuhteissa savupiipussa voi esiintyä vetovoiman kaatumista: palamistuotteet alkavat virrata taloon.. Jo mainittujen hajujen ja noken lisäksi tämä tarkoittaa hyvin todellista mahdollisuutta myrkyttää hiilimonoksidia.
• Lopuksi tärkein asia: puun tai kivihiilen käyttö vaatii usein lastausta ja puhdistusta.. Tiheyslataukset klassisille kattiloille - enintään 4 tuntia; pidemmillä taukoilla lämpötilan lasku talossa muuttuu havaittavaksi.

Erityistä suorituskykyä

Jotkut kattiloiden versiot pystyvät tasoittamaan vikansa yhden tai toisen asteen.

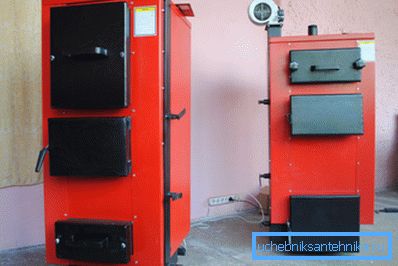

turbirovanie

Syöttöpuhaltimen asentaminen antaa mahdollisuuden säätää ilmavirtaa joustavasti palamisalueelle. Hänen työnsä tulipesän ja tuhkakupin suljettujen ovien kanssa tekee mahdolliseksi kerätä epätäydellisen palamisen tuotteita ja kääntää työntövoiman.

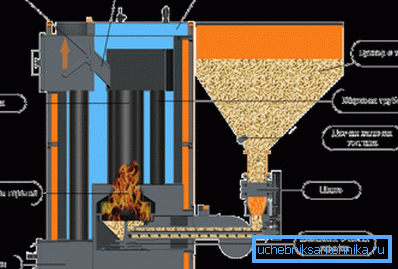

Pelletin bunkkeri

Pellettien automaattisten tuotteiden laite, jonka joukossa mm. Venäläisen tuotannon kiinteän polttoaineen lämmityskattilat ovat melko lukuisia, mahdollistavat suuria polttoaineita mittaavan jakelun pitkään. Tällaisten yksiköiden itsenäisen toiminnan kesto voi olla useita päiviä.

Kaasugeneraattori

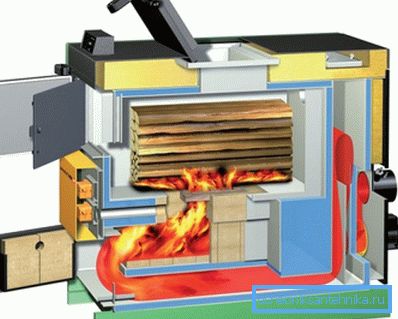

Kaasugeneraattorit tai pyrolyysin kuumavesikattilat katkaisevat puun polttamisen kahteen vaiheeseen.

1. Aluksi polttoainetta ladataan uunin kammioihin rajoitetulla ilmavirralla. Tämä tuottaa suuren määrän hiilimonoksidia ja haihtuvia hiilivetyjä.
2. Luonnollisen tai pakotetun työntövoiman aiheuttamat puutteelliset palamis- tuotteet tulevat jälkipolttokammioon, jossa ne sekoitetaan raittiiseen ilmaan ja syttyvät.

Mikä on tulos?

• Kattilan lämpötehoa voidaan säätää erittäin joustavasti. Kun polttokammio sijaitsee ensisijaisen osaston alapuolella, polttopuut jatkavat hajua myös pienellä ilmansyötöllä.
• Tehon raja ei enää liity laitteen tehokkuuden laskuun. Uunin kaasut poltetaan kokonaan.
• Lopuksi polttoaineen kuormituksen taajuus nousee 10-12 tuntiin.

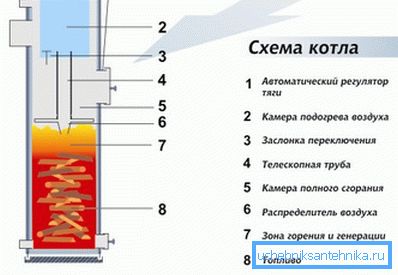

Top polttaminen

Seuraava askel kohti itsemääräämisoikeuden lisäämistä tehtiin Stropuvan Liettuan insinööreiltä. Ne kehittivät kiinteitä polttoainekattiloita, joista yksi testipenkissä osoitti itsenäistä toimintaa yhdellä tulipesän kuormalla 31 tunnin ajan.

Innovaation ydin on polttoprosessin siirtäminen uunin pohjalta yläosaan.

1. Polttopuut tai kivihiili ladataan tilavuuteen polttokammioon.
2. Liikkuva ilmakanava lasketaan ylhäältä, mikä laskee polttoaineen palamisen jälkeen, jolloin sisääntuleva ilma pääsee jatkuvasti saumaan. Teleskooppikanava päättyy massiiviseen ilmanjakajaan, joka on valmistettu kuumuutta kestävästä teräksestä - staskoblinista. Hän erottaa myös ensisijaiset palamis- ja pyrolyysikammiot: epätäydellisen palamisen tuotteet poltetaan kattilan yläosassa, kun heille syötetään raitista ilmaa.
3. Pienin tuhka, joka palaa uuniin sen jälkeen, kun se on haihtunut, on täysin poistettu savupiipun läpi nousevalla ilmavirralla.

sitova

Ohjeita kiinteän polttoaineen lämmityslaitteen kytkemiseksi lämmitysjärjestelmään riippuu sen tyypistä.

Painovoimajärjestelmä

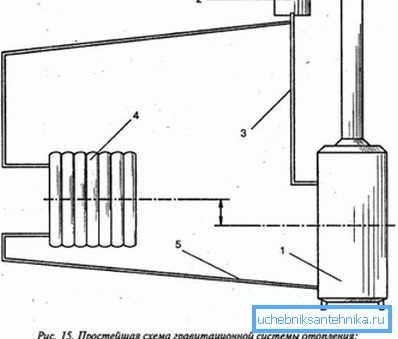

Tyypillinen yhden kerroksen talon gravitaatiolämmitysjärjestelmä on yksittäinen Leningradin putki. Täyttö on koko talon ympärillä oleva rengas, jonka rinnalla on kytkettyjä lämmityslaitteita.

Nopeutuva keräin käynnistyy kattilan ulostulosuuttimesta: paksu täyttöputki nousee 3 metrin korkeuteen. Mitä korkeampi korkeuden ero kiihdyttävän kollektorin yläpisteen ja itse kattilan välillä on, sitä suurempi on piirissä syntyvä paine, sitä nopeammin kierto.

Täytteen yläosaan on asennettu avoin paisuntasäiliö. Kun kollektorin ontto on tyhjentynyt kattilaan nähden.

Hellävarainen rinne voit tappaa kaksi lintua yhdellä kivellä:

1. Jäähdytysvesi tyhjennetään painovoiman täyttämisellä, palaa toistuvaan lämmitysjaksoon.
2. Ilma ja (kun lämmönvaihdin on ylikuumentunut) höyry pakotetaan ulos paisuntasäiliöön.

Luonnon kiertojärjestelmissä on noudatettava seuraavia mittoja:

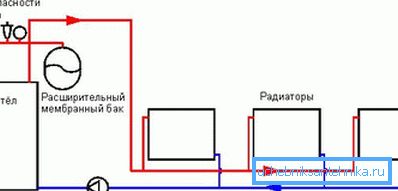

Pakko kiertää

Jotta voitaisiin luoda järjestelmä, jossa on pakko- ja konvektiolämmityslaitteet, tarvitsemme tietyn määrän lisävarusteita.

• Itse kiertovesipumppu.
• Esisuodatin on asennettu pumpun eteen.
• Katkaisupumppu ja venttiilisuodatin.
• Suljettu paisuntasäiliö, jonka tilavuus on noin 10% piirin jäähdytysnesteen tilavuudesta. Se asennetaan yleensä noin 10 täyttöpisteen jälkeen pumpun jälkeen.
• Poistoventtiili, joka lievittää ylipainetta ylikuumenemisen yhteydessä.
• Painemittari järjestelmän paineen ohjaamiseksi.
• Automaattinen ilmanvaihto.
• Mayevskyn nosturit - niiden tornien lukumäärän mukaan, jotka ovat tornien välissä pullotuksen yleisen tason yläpuolella.

Kun piirin pituus on alle 60 metriä, voit tehdä putken, jonka sisähalkaisija on 20 mm; suurempaa pullotusta käytetään koossa DN25.

Huomaa: älä sekoita ohjausta ja ulkohalkaisijaa. Näin ollen teräsputken DN20 ulkohalkaisija on 24-26 mm. Muodon selkeyden vuoksi sisäinen osa on ilmeisistä syistä tärkeä.

Tutkimusnäytteet

Lämmityslaitteiden tuonnin ohella kiinteiden polttoaineiden kattiloiden tuotanto on jo pitkään perustettu Neuvostoliiton jälkeiseen tilaan.

Tutustu pari näytteitä.

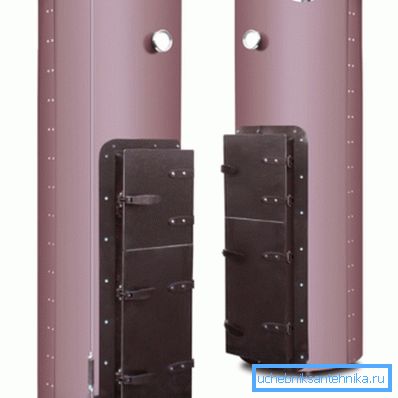

CWR

CWR-tuotemerkillä Venäjällä tuotettuja kiinteitä polttoaineita käyttäviä kattiloita myydään Medved-konsernista, jolla on toimistot Kostromassa, Moskovassa ja Ivanovossa. Niiden avainominaisuus on huippupoltto; Korkeimman lämpötehon laitevalikoimassa, KVR-40, mahdollistaa talon lämmittämisen jopa 450 m2: iin.

KVR-40: n vanhimman kanssa tutustumme toisiinsa paremmin.

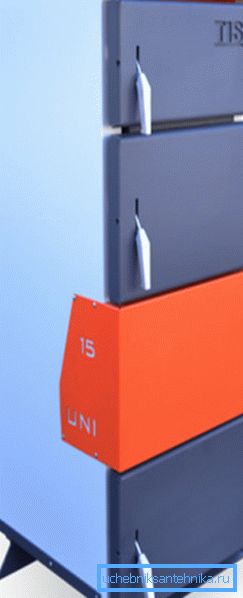

Tis uni

Miniatyyrikatselmuksessamme nimeltään Tis Uni 25 kutsutaan Valko-Venäjän tuotannon kiinteitä polttoaineita käyttäviä kattiloita. Sankarimme on pyrolyysi-kattilan lämpöteho jopa 30 kilowattia.

johtopäätös

Toivomme, että materiaali auttaa lukijaa aloittamaan tuttavansa moderneihin lämmityslaitteisiin. Kuten tavallista, lisää aihepiirikohtaisia ​​tietoja löytyy liitteenä olevasta videosta. Onnea!
