Valurauta-patterit - aina klassikko

21-05-2018
Lämmitys

Aiemmin valurauta-lämpöpattereilla ei ollut yksinkertaisesti vaihtoehtoa, mikä selittää niiden läsnäolon lähes kaikissa Neuvostoliiton aikakauden taloissa. Tällä hetkellä heillä on jonkin verran menetettyä, luopumassa osasta markkinoita alumiini- ja teräsyhteisöille, mutta ne ovat edelleen suosittuja. Tämä voidaan selittää useilla tekijöillä.

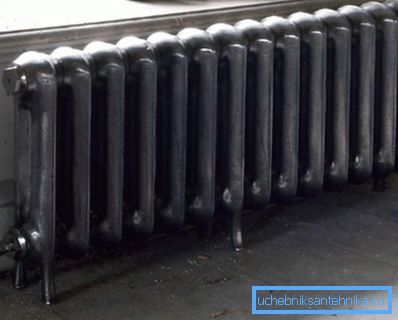

Lattiapatteri

Valurauta-patterien ominaisuudet

Valuraudan lämmitysakkujen syntyminen on pakollista Franz San Gallille, ja ensimmäisen valurauta-lämmittimen valmistuspäivää voidaan pitää 1857. Viime vuosien aikana tämän laitteen ulkonäkö on muuttunut paljon, ja sillä on jo vähän tekemistä paksuseinäisen putken kanssa, jossa ensimmäiset näytteet näyttivät.

Valurautaparistoilla on seuraavat ominaisuudet:

  • vähintään hydraulinen vastus;
  • lämmönjohtavuus korkeudella;
Eri materiaalien lämmönjohtavuuden vertailu
  • jäähdyttimen seinien suuri paksuus mahdollistaa niiden käytön kotitalouksien avoimissa lämmitysjärjestelmissä;
  • valurauta on erittäin kestävä korroosiolle, ja melko suuri kanavaosa takaa, että mittakaava ei tukkeudu kanavaa, jota pitkin jäähdytysneste liikkuu;
  • valuraudan lämpöpatterien käyttöikä on vähintään 30-35 vuotta, ja toimintatavat viittaavat siihen, että paristot toimivat ilman ongelmia jopa puolen vuosisadan jälkeen.

Ei niin paljon haittapuolia, voit huomata:

  • iso paino - vain yksi osa painaa noin 8-10 kg;

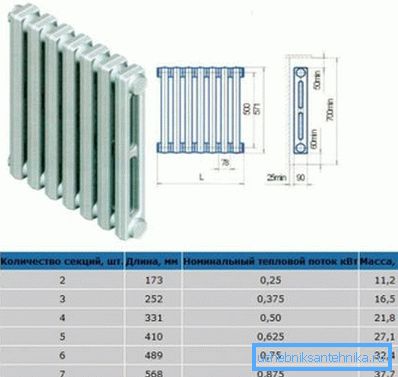

Valuraudan jäähdyttimen tekniset ominaisuudet

Kiinnitä huomiota! Jos seinässä ei ole halua järjestää voimakasta asennusta akun alle, voit kiinnittää huomiota jalkojen radiaattoreihin.

  • pölyn poistaminen yksittäisten osien välisestä tilasta on hankalaa;
  • verrattuna muihin lämpöpattereihin, esimerkiksi alumiiniin tai teräkseen, valurautakomponenttien käyttöpaine on pienempi. Vertailun vuoksi - alumiiniakku kestää järjestelmän paineita jopa 18 ilmakehään ja valurautaa - vain 9 atm.

Aikaisemmin monet esittivät väitteitä huomaamattomasta ulkoasusta, mutta nyt tilanne on muuttunut. Myynnissä ei ole vaikea löytää retro-tyylisiä pattereita. Tällaiset mallit näyttävät hyviltä ja ilman mitään ongelmia sisätiloissa.

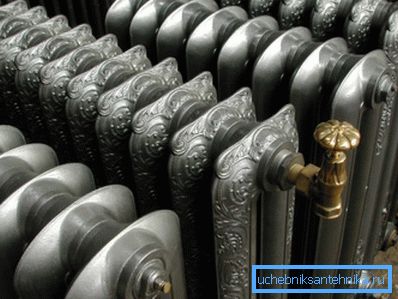

Nämä paristot ovat vain ihailtavia.

Lisää valurautojen harvinaisuuksista

Tällaiset laitteet ovat saatavilla eri kokoisina, myös kanavien määrä jäähdytysaineen liikettä varten voi vaihdella. Yhden osan kanavien lukumäärän mukaan voidaan erottaa yksi- ja kaksikanavaiset versiot, mutta kokojen osalta on paljon enemmän vaihtoehtoja. Jopa erillinen standardi valuraudan lämmitysparistoille - GOST 8690-94.

Sääntelykehys

GOST 8690-94: n mukaan kotimaisen tuotannon laitteille asetetaan geometristen mittojen rajoitukset:

  • nippa-reikien välinen etäisyys on normalisoitu, vähimmäisetäisyys on 300 mm, enimmäispituus 800 mm;
  • vähimmäiskorkeus on 400 mm, enimmäiskorkeus on 900 mm;
  • syvyyden on oltava 100–160 mm.

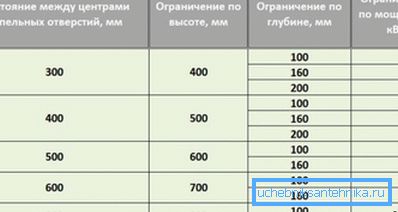

Kotimaan standardin vaatimukset

Laitteen tärkeimmät tekniset ominaisuudet voidaan ymmärtää sen merkinnöillä. Esimerkiksi nimellispatteri MS-160-600-0.9-7 GOST 8690-94 dekoodaa seuraavasti: syvyys on 160 mm, korkeus 600 mm, käyttöpaine on 0,9 MPa, tässä tapauksessa se koostuu 7 osasta. Laite täyttää täysin määritellyn standardin.

Tehonsäteilijöiden valinta

Tarkan laskennan sijaan voit käyttää yksinkertaistettua versiota lämmityslaitteiden tehon määrittämiseen. Tässä tapauksessa ne lähtevät keskimääräisestä lämmitystehon tarpeesta 10 m2: n pinta-alalta. Valuraudan lämmitysparistojen tulisi tarjota 1,0-1,2 kW / 10 m2: n pinta-ala.

Tämä suhde on voimassa huoneessa:

  • yksi ikkuna ja yksi ovi;
  • jos katon korkeus ei ylitä 270 - 300 cm;
  • jäähdytysnesteen lämpötila ei laske alle 70 ° C.

Kiinnitä huomiota! Hyvä lämmöneristys, jäähdyttimen tehoa voidaan vähentää 10-15%. Esimerkiksi kun kyseessä on huoneluokan lasi.

MS-140-säteilijän yhden osan (Neuvostoliiton valmistama malli) lämpöteho on 140 W, jota voidaan käyttää määrittämään tarvittava määrä paristoja. Tällöin voit suorittaa likimääräisen laskennan jopa huoneen pinta-alalta.

Useiden suosittujen valuraudan lämpöpatterien osatekijät

Esimerkiksi huoneen pinta-ala on 15 m2, tavalliset katot - 2,7 m, kaksinkertaiset ikkunat ja vain yksi sisäovet. Tässä tapauksessa voit kysyä lämmitystehoa 1,0 kW / 10 m2.

Jäähdyttimen on siis annettava 1,5 kW lämpöenergiaa. Ottaen huomioon, että 1 osa säteilee 140 W lämpöenergiaa, määritämme tarvittavan lukumäärän osia kaavalla 1500/140 = 10.71? 11 osaa. Tässä esimerkissä tarvitset valuraudan jäähdyttimen, jossa on 11 osaa.

Jäähdyttimen asennus

Tällaisen akun asentaminen ei käytännössä poikkea alumiini-, teräs- ja bimetallilaitteiden asennuksesta. Ainoa asia, joka on otettava huomioon asennuksen aikana, on metallin raskas paino ja hauraus.

Yleinen vaatimus kaikentyyppisille lämpöpattereille on sen sijainti suhteessa seinään ja lattiaan. Jotta ilmankierto ei häiritsisi, valurauta-lämpöpatterit tulisi sijoittaa vähintään 6 cm: n etäisyydelle lattiasta, ja vähimmäisetäisyys lattiasta ja ikkunalaudasta on pidettävä yllä (jos lämmitin sijaitsee kapealla).

Vaatimukset etäisyydelle patterista seinään ja lattiaan

Asennusohjeet sisältävät seuraavat vaiheet:

  • seinään porataan reikiä asennusta varten;
  • on asennettu metallipysäytyksiä, joihin akku itsessään ripustetaan;
  • asennettu jäähdytin asennetaan ja liitetään putkistoon, Mayevskyn hanat asennetaan, tarvittaessa asennetaan termostaatti tai ohitus;
  • ilma ilmaa ja järjestelmän kireys tarkistetaan.

Kun kaikki työ tehdään käsin, on kiinnitettävä erityistä huomiota "valuraudan painon" kiinnittämiseen seinään.

Tällaiset vaihtoehdot ovat mahdollisia:

  • Jäähdyttimen suorituskyky jalkojen avulla ratkaisee kaikki asennuksen ongelmat - juuri niin, että se asetetaan seinää vasten. Suurin, mitä voidaan tehdä, on kiinnittää se seinään lisäksi sen suojaamiseksi kaatumiselta, jos joku kotitaloudesta vahingossa koskettaa sitä;

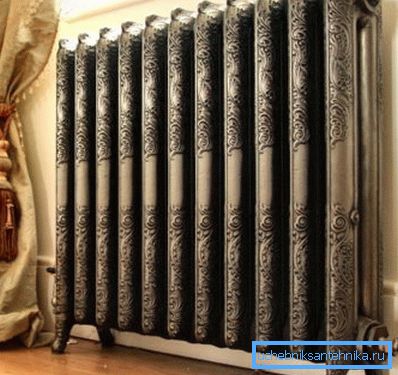

Valokuvan ja lattian vaihtoehdossa
  • roikkumisen tapauksessa on suositeltavaa käyttää kaavaa, jossa on kaksi tukipistettä ylä- ja alaosassa, eli sinun tarvitsee vain upottaa 4 metallia kiinnitykseen seinään. Ne on haudattava seinään vähintään 15-16 cm;
  • jos seinämän paksuus ei riitä, se porataan läpi ja leveä metallilevy suljetaan kääntöpuolelle siten, että seinä ei liukuta jäähdyttimen painon alle.
Akun kiinnitysjärjestelmä

Tietoja moderneista valuraudan lämpöpattereista

Valinta on tarpeeksi suuri, jos haluat, voit saada sekä klassisen Neuvostoliiton tyyppisen akun että hienostuneen jäähdyttimen. Venäjän osalta voit mainita valmistajan Konnerin - tilastojen perusteella - se on yksi johtavista myynnistä Venäjän markkinoilla. Luettelosta löytyy sekä modernin tyylin että klassisen tyylin mukaisia ​​paristoja.

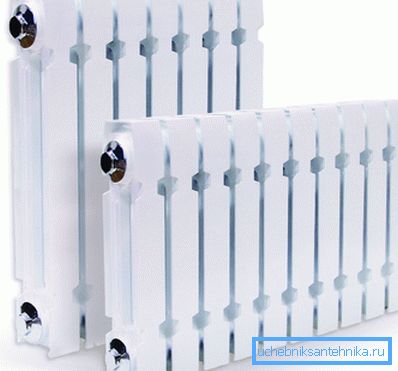

Moderni valurauta-patterit

Hinnalla on tärkeä rooli valinnassa, joten on syytä mainita muut markkinoilla olevat kilpailijat:

  • hinnan mukaan kotimainen valmistaja Santehl on kilpailun ulkopuolella, kustannukset alkavat 300 ruplasta;
  • Tšekin valmistajan Viadrusin tuotanto maksaa lähes 3 kertaa kalliimpaa, Termo 500: n yhden osan vähimmäishinta on 890 ruplaa;
  • Turkin Demiria ei voi tuskin kutsua budjettivaihtoehdoksi (1 osio DD RETRO 500: sta maksaa 1975 ruplaa), mutta ulkonäkö on sen arvoista.

Yhteenvetona

Ajan myötä valurauta-lämpöpatterit menivät luokkiin, ja klassikot ovat aina hinnalla. Tietenkin uusien materiaalien, kuten alumiinin ja teräksen sekä bimetalliparistojen myötä valuraudan vastineiden osuus markkinoista on hieman vähentynyt, mutta niitä ei uhkaa täysin katoaminen. Ehdotettu materiaali antaa mahdollisuuden suunnata moniin valurautasäteilijöihin ja valita sopivin vaihtoehto.

Video näyttää vertailun alumiini- ja valurauta-patterien tehokkuudesta.
