Valurauta-lämpöpatterien lämmönsiirto: klassisen akun

Klassinen valurauta-harmonia, kuten lapsuuden nostalgia, on edelleen vahvasti alumiini- ja bimetalliradiaattoreiden, halogeenien ja konvektorien joukossa. Vaikka valurauta-lämpöpatterien lämpöhäviö on pienempi kuin monien moderneiden lämmittimien lämpö, ​​ne ovat legendaarisia sen lujuudesta ja yksinkertaisuudesta. Osien lukumäärän ja ihmisten kekseliäisyyden oikea laskenta antaa sinulle mahdollisuuden lisätä valurautan tehoa ja luoda lämmin tunnelma sisätiloissa.

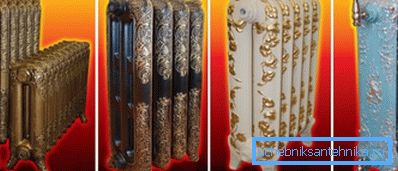

Kaunis

Klassinen retro

Kylmän sään alkamisen myötä lämmitysradiaattoreista tulee asunnon asukkaiden lisääntyneen huomion painopiste ja vuoropuhelujen lähtökohta. Miksi se on lämmin talossa, jossa on keskitetty lämmitys ja ei niin paljon seuraavassa? Mitä valurautaparistojen lämpötila ja näin ollen myös positiivisen ja mitä ne ovat yleensä houkuttelevia?

Kylmä akku on katastrofi

Missä plus ja miinus

Toisin kuin lämmityslaitteiden modernien markkinoiden kiusauksiin, valurautaparistot ovat hyviä:

  • pitkä palvelu puoleen vuosisadaan asti;
  • korroosionkestävä;
  • huurun puute kanavien lisääntyneen halkaisijan ansiosta;
  • kyky vaihtaa osien lukumäärää;
  • alhainen hydraulinen vastus;
  • suuri teho;
  • lämmön pitoisuus seinien huomattavan paksuuden ja sisäpuolisen veden määrän vuoksi;
  • koriste- ja lattiasovellukset (modernit näytteet);
  • eri kustannukset - hinta voi vaihdella 400 - 6000 ruplaan.

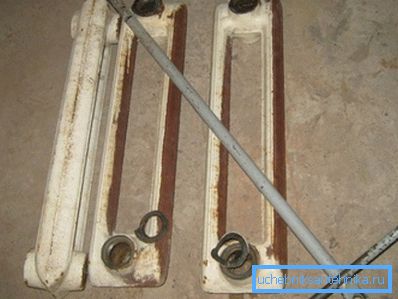

Tällä näppäimellä voit lisätä / vähentää osien määrää.

Ruosteen kertymistä ajan mittaan ei voida kutsua tuotteen merkittäväksi haittapuoleksi, mutta täällä on syytä tarkastella tarkasti seuraavaa:

  • ne ovat raskaita. Ne ovat yksinkertaisesti erittäin raskaita, ja jos yksi osa painaa välillä 6–7 kg, tarvitset niistä kymmenen, eikä edes yhdessä huoneessa, mutta lisätään veden tilavuus (1,35 litraa);
  • pieni lämmönsiirtopinta ja materiaalin alhainen lämmönjohtavuus;
  • lämmön leviäminen tapahtuu säteilyllä ja vain 20% konvektiolla;
  • huono yhteensopivuus lämmitysjärjestelmien kanssa, joissa on jo lämpöohjauslaitteet, ja tämä poistaa polttoainetaloutta.

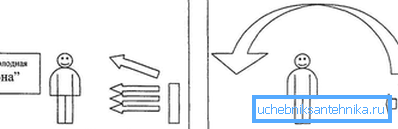

Lämmön säteily menettää konvektion

Perinteinen "valurauta" MS-140, joka on tarkoitettu asuinrakennuksen lämmittämiseen, oli perustana uusien mallien syntymiselle - MS-140-500, MS-140-300, MS 140-180. Ne erottuvat niiden massa, kapasiteetti, risteysetäisyys jne.

Laskin kädessäsi

Kuluttajan akun tärkein indikaattori on sen teho tai lämmönsiirto - varattu määrä lämpöä tietyn ajan. Tietäen mitä lämmönsiirtoa valurauta-lämpöpattereissa, et kirjaimellisesti älä ylikuormita taloa / asuntoa ja älä järjestä Afrikkaa.

Lämmitysparametrien laskentaan vaikuttavat useat tekijät:

  • ikkunoiden lukumäärä;
  • katon korkeus;
  • huoneen alue;
  • ulkoseinien lukumäärä;
  • alaryhmän enimmäislämpötila alueella.

Tarvittava teho lasketaan useilla tavoilla, joista voit valita vähiten sekava ja kätevä.

Kiinnitä huomiota! Älä pelkää, jos matemaattisten toimintojen seurauksena saat murto-osan. Pyöritä se ylös - pieni "re" on aina parempi kuin pieni "ei ennen".

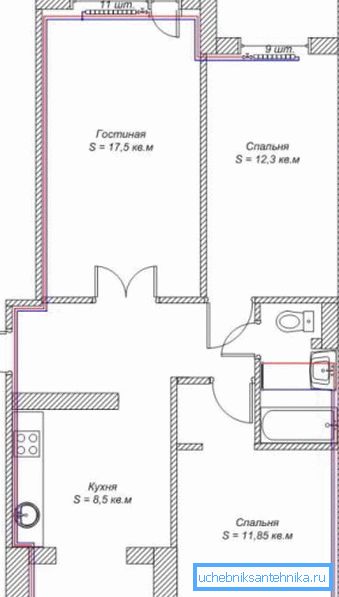

Tässä järjestelmässä otetaan huomioon kaikki lämmityksen suunnittelussa esiintyvät vivahteet.

Elementary, Watson

Tämän laskennan perustana on ulkoseinä, jossa on ikkunoita paneelitalossa (SNiP II-3-79). Jos huoneessasi on 1 seinä, jossa on 1 ikkuna, 10 m2: n välein tarvitaan 1 kW: n jäähdyttimen teho. Kaksi ulkoseinää lisää tehoa 1,3 kW: iin.

Toinen yksinkertainen tapa laskea huoneen pinta-ala, jonka kattokorkeus on vähintään 2,5 m, mikä riittää 100 wattia per neliö.

Kaavalla on seuraava muoto:

S * 100 = N yhteensä, missä

  • S - huoneen pinta-ala (pituus * leveys);
  • N yhteensä - lämmityskapasiteetti.

Valurauta-jäähdyttimen osan nimellinen lämpöteho on keskimäärin 140 W ja jakamalla Ntot tämän kuvan avulla, saat selville tarvittavan osien lukumäärän.

Huoneen tilavuus

Tässä tapauksessa matemaattisiin toimintoihin käytetään seuraavaa kaavaa:

h * s * Nm = N yhteensä, missä

  • h - katon korkeus;
  • S on huoneen alue;
  • Nm on 1 m3: n vakioarvo, joka on keskimäärin 41 W / m3.
Tämä kuva on tarkoitettu henkilölle, joka ei ole tehnyt laskelmia pitkään aikaan.

Kiinnitä huomiota! Oikean eristyksen ja kaksinkertaisen ikkunan läsnäolon ansiosta lämpöteho laskee 41: stä 34: een W / m 3: ssa.

Jos joku unohtaa fysiikan, ilmaisu h * S voidaan korvata symbolilla V, joka tarkoittaa samaa äänenvoimakkuutta - leveys * pituus * korkeus. Tässä tapauksessa kaavalla on sama arvo, mutta näyttää lyhyemmältä:

V * Nm = N yhteensä

Valuraudan jäähdyttimen yhden osan lämpöteho lasketaan samalla tavalla kuin edellä esitetty menetelmä: Ntotal / 140 W. Jälleen meidän ei pidä unohtaa, että ehdotetut laskelmat perustuvat keskiarvoon +20 ° C sisätiloissa ja miinus sama kadulla. Siksi sinun ei pidä alentaa ilmastovyöhykettä, jossa jäähdyttimen pitäisi antaa sinulle mukavuutta.

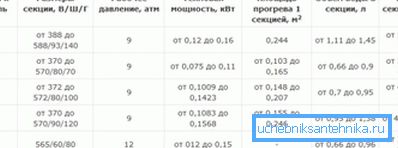

Taulukko lämmönsiirrosta valuraudasta ja muista teknisistä ominaisuuksista

Kiinnitä huomiota! Jos huone on kulmikas tai parvekkeella, laskettuun tehoon lisätään 20% (N yhteensä). Olohuoneissa akun osien lukumäärän osoittava indikaattori pyöristetään ylöspäin keittiön osalta pienemmäksi.

Nota bene

Koska säteilytestit tehdään laboratorio-olosuhteissa, jotkin tiedot saattavat vaihdella käytön aikana. Esimerkiksi valurautasäteilijän 1 osuuden ilmoitettu lämmönsiirtonopeus 160 W: iin todellisessa jäähdytysnesteen lämpötilassa järjestelmässä 60 - 70 ° C pienenee merkittävästi.

Ongelma-alueiden lämpöeristys, varsinkin maassa asuvassa yksityisessä talossa, säästää lämpöä:

  • 200 W sisäänkäynnin / parvekkeen oven alueella;
  • 100 W ikkunan alueella.

Kiinnitä huomiota! Älä jahda eksoottisia, mutta halpoja tuotteita. Jos venäläisen / valkovenäläisen valmistajan ilmoittama osion kapasiteetti, nippisylinterin kierre, valuraudan jäähdyttimen ms 140 lämmönsiirto on osoitettu, esimerkiksi "kiinalaisella" ei ehkä ole tällaista tietoa. On vaikea kuvitella, mitä riskiä.

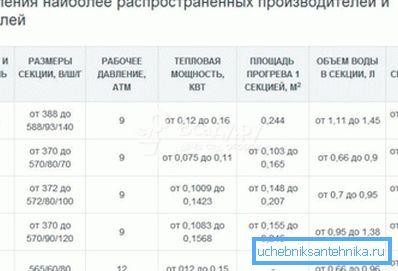

Tällaisia ​​tietoja jokaisesta tuotteesta on oltava tietolomakkeessa.

Innocent Tricks

Muutama yksinkertainen temppu auttaa parantamaan jäähdyttimen lämpöhäviötä:

  • tuotteen pinnan puhtauden jatkuva noudattaminen - pöly, erityisesti osien välillä, heikentää merkittävästi lämmönvaihtoprosessia;
  • maalaa pinta oikein - poista vanha kerros, rasvanpoisto, laita pohjamaali (GF-021), maali (PF, MA);

Kiinnitä huomiota! Nämä öljy-emalit ovat edullisimpia ja optimaalisia. Pankin ohjeet auttavat valitsemaan erityisvaroja.

  • asenna lämpöä heijastava kalvonäyttö säiliön taakse - tämä on erityisen tehokasta ulkoseinässä;
  • tarkista tuotteen "sisäosat", jotka voivat näkyä sen jälkeen, kun ne on liitetty järjestelmään. Heidän on huolehdittava siitä, että roskien jakeet jäävät kiinni, kertyvät;
  • jos teet asennuksen itse, älä anna akun vääntyä - se häiritsee perusteellisesti jäähdytysnesteen kiertoa;
  • noudata standardiasetuksia akun asettamiseksi seinään, ikkunalaudalle;
  • Älä estä lämpimän ilman virtausta huonekaluilla, näytöillä.
Väärä sijainti johtaa lämpöhäviöön

Lopussa

Valurauta-säteilijöiden valinta talossa määräytyy taloudellisen mahdollisuuden, halun tulla pitämään antiikin / teknisen innovaation, nostalgiaa tai kiireellistä tarvetta. Suhteelliset haitat ovat päällekkäisiä tuotteen absoluuttisen kestävyyden ja sen sisäisen maailman puhtauden kanssa. Myöhempien mallien muotoilu on niin erilainen kuin edellisissä malleissa, jotka tulevat upeaan huoneeseen.

Tämän artikkelin video näyttää valuraudan jäähdyttimen kokoonpanon.
