Valurauta kiinteän polttoaineen kattilat - tyylilajit

Jos lämmitysjärjestelmän suunnittelussa keskitytään maksimaaliseen itsenäisyyteen, kattilan ei voida tehdä. Kiinteän ja kestävän lämmitysjärjestelmän perustaksi voidaan pitää valurauta- kiinteän polttoaineen kattiloita. Koska kattilan valmistuksessa käytetään vain tavallista terästä ja valurautaa, se hankkii useita hyödyllisiä ominaisuuksia, joita käsitellään alla.

Kiinteän polttoaineen kattiloiden tyypit

Ensi silmäyksellä minkä tahansa kattilan toimintaperiaate on sama - polttoaine poltetaan (kiinteä, nestemäinen tai kaasumainen) ja tuloksena oleva lämpö lähetetään lämmitettyyn jäähdytysnesteeseen. Itse asiassa voi olla useita palamismuotoja, ja kattiloiden suunnittelu vaihtelee huomattavasti toisistaan.

Kuten kiinteän polttoaineen laitteet, on mahdollista erottaa tällaiset kattilat seuraavasti:

• yksinkertainen valurauta kiinteän polttoaineen kattila - yksinkertainen sana tarkoittaa, että polttoaine polttaa vain uunissa. Voi työskennellä puulla, kivihiilellä, pelleteillä, puunjalostusteollisuudella jne.

• kaasun generaattorin tyyppi (se on pitkä polttava kattilan tai pyrolyysin) - tässä tapauksessa painotetaan polttoaineen täydellistä palamista. Tätä varten uunissa on 2 vyöhykettä, toisessa polttoainetta ja toisessa pyrolyysikaasu poltetaan. Lisää tällaisten laitteiden toiminnan periaatteesta - myöhemmin artikkelissa;

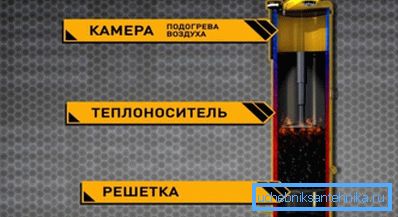

• kattilan Stropuva - se on mielenkiintoinen pääasiassa sen suunnittelun ansiosta. Sylinterin muodossa oleva uuni sijoitetaan toiseen sylinteriin, ja seinämien välinen tila on täytetty jäähdytysnesteellä. Uunin suuresta tilavuudesta johtuen tällainen kattila voi toimia jopa useita päiviä.

Kiinnitä huomiota! Tällaisen kattilan työ on melko helppo säätää, ja sen yksinkertaisuus edistää sen suosioa. Esimerkiksi pellettikattilalla tällaisen matryoshkan hinta on paljon pienempi.

• täysin automaattiset laitteet - Kaikki listatut kattilat tulee puhdistaa säännöllisesti, koska polttoaine ei pala 100%. Siksi jopa nykyaikaisissa kattiloissa valmistajat järjestävät tuhkan kaivoksia - puhdistusta varten. Automaattikattiloissa puhdistusprosessi on automatisoitu, mutta myös polttoaineen syöttö uuniin.

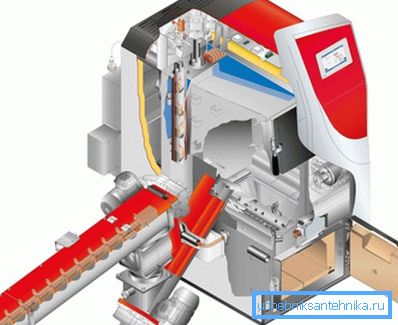

Kiinnitä huomiota! Polttoaineen syöttö järjestetään tavallisesti kuljetinhihnalla, niin että tällainen lämmitysjärjestelmä riippuu sähköstä. Tämä olisi otettava huomioon suunnitellessaan lämmitystä kaupungin ulkopuolella, jossa sähkön keskeytykset eivät ole niin harvinaisia.

Teräs- ja valurautakattiloiden vertailu

Kattilaa valittaessa on ymmärrettävä, että valurauta-laitteet eroavat joillakin parametreilla teräksestä.

Rauta- ja teräskattiloita verrattaessa voidaan todeta, että:

• valurauta on paljon hauraampi kuin teräs, vastaavasti sokki kuljetuksen aikana on vasta-aiheista;
• jos teräs kuumenee melko nopeasti, valurautarakentaminen on paljon hitaampaa. Tällaisen kattilan jäähdyttäminen ei kuitenkaan ole yhtä nopea kuin teräs;
• Valurautaa ei käytännössä ole korroosiota. Sen sijaan, että tämä prosessi tapahtuu metallin kanssa useita kertoja hitaammin kuin teräksellä. Suurin mahdollinen tapahtuma on, että ruoste ilmaantuu metallin ulkopuolelle, mutta se ei käytännössä mene syvälle siihen;
• teräskattila on monoliittinen laite, toisin sanoen asennuksen ja kuljetuksen aikana voi ilmetä tiettyjä vaikeuksia. Kiinteät valurautakattilat - lohkarakenne, eli se voidaan yksinkertaisesti purkaa erillisiin yksiköihin ja siirtää toiseen paikkaan;
• valurauta ei siedä äkillisiä lämpötilan muutoksia. Jos kylmä vesi pääsee esimerkiksi kuumaan metalliin, se todennäköisesti vain halkeaa.

Kiinnitä huomiota! Jotta ei vaarata, ei ole suositeltavaa ladata liian kylmää polttoainetta uuniin.

Miten valurauta potti

Teräskattiloiden tuotannossa käytetään hitsausta, minkä vuoksi ulostulosta saadaan monoliittinen rakenne. Valuraudan tapauksessa hitsausta ei käytetä, ja tarvittavat elementit valmistetaan valamalla. Sitten yksittäiset osat on kytketty yhteen, vaihtamalla osien lukumäärää, voit säätää kattilan tehoa.

Yleisessä tapauksessa valurauta voidaan hitsata, sinun tarvitsee vain varautua rauta-nikkelielektrodeihin (UTP 86FN) ja leikata sauma syvästi. Mutta tämä prosessi on melko hankala, joten se ei sovellu massatuotantoon.

Kiinnitä huomiota! Vaikka hitsaus suoritettaisiin kaikkien sääntöjen mukaisesti, sauma voi olla hauras, joten jos osassa on halkeama, vain sen täydellinen korvaaminen auttaa, on parempi olla ajatellut korjausta.

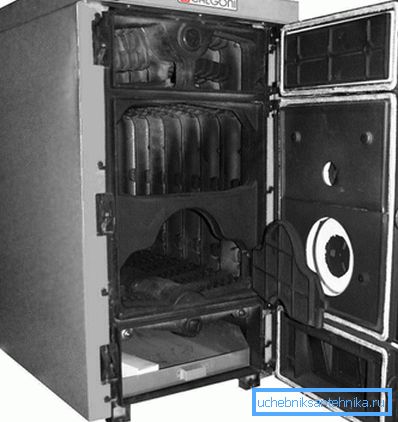

Laite ja toimintaperiaate

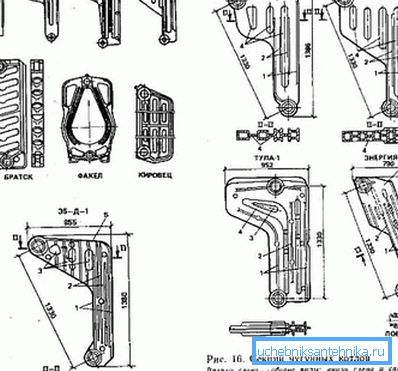

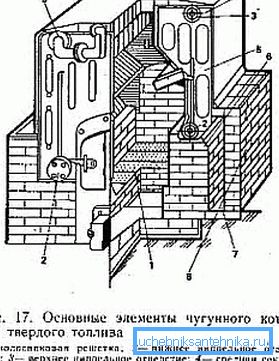

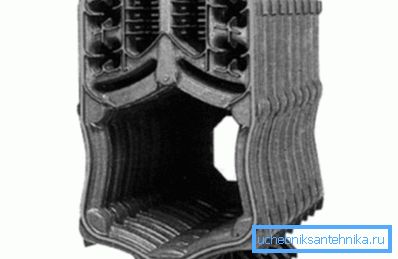

Kiinteän polttoaineen valurautakattilat voivat poiketa ainoastaan ​​tehosta ja koosta, mutta myös muodosta. L-muotoisia osia voi olla laitteita, jotka sijoitetaan valmiiksi muotoon tulenkestävien tiilien tiilen yläpuolella, uuni ja savupiiput valmistetaan siitä ja jäähdytysneste kiertää osien sisäpuolella olevien kanavien läpi.

O-kirjaimen muotoiset osat on sijoitettu uunin ympärille, mikä on tyypillistä kaasukattiloille.

Mitä tulee osien kokoonpanoon, niin jokaisen kattilan osalta se on erilainen.

• valmistaja tarjoaa reikiä, jotta ne voidaan asentaa osien valmistusvaiheessa;
• Kattilan mukana tulee olla kartiomainen nippi ja kytkentäpultit (ne kulkevat nippien läpi kokoonpanossa);
• asennuksen yhteydessä on kiinnitettävä erityistä huomiota nivelen tiiviyteen, tähän tarkoitukseen käytetään asbestijohtoa ja grafiittipasta. Asennusohjeet mahdollistavat yksittäisten osien kiinnittämisen liitoksen peittämiseksi erikoismastilla. Yksittäisten osien välinen etäisyys yli 2 mm ei ole sallittua.

Toimintaperiaatteen osalta jäähdytetyn jäähdytysaineen sisääntulo järjestetään tavallisesti rakenteen takaosasta. Vesi kulkee johdonmukaisesti liitettyjen osien vastaavien kanavien läpi ja tulee kattilan etuosaan jo kuumaksi, ibid (yläosassa) ja jäähdytysnesteen virtaus lämmityspiiriin on järjestetty. Ulkopuolelta rakenne on peitetty koristeellisella metallikotelolla.

Ei ole toivottavaa käyttää valurautakattiloita, jos jäähdytysnesteen lämpötila ylittää 105 ° C ja järjestelmän paine - 0,7 kgf / cm². Kuten jo mainittiin, valurautamateriaali on hauras, eikä osien korvaaminen ole halpa ilo.

Yksinkertaiset kotikattilat

Kiinteän polttoaineen valurautakattilat voidaan yksinkertaisesti ostaa myymälästä ja valmistautua asennuksen suunnitteluun. Tässä tapauksessa kattilan asennus vähenee siihen, että se asennetaan yksinkertaisesti tasaiselle alustalle, ja lämmitysjärjestelmän putket on liitetty pistorasioihin.

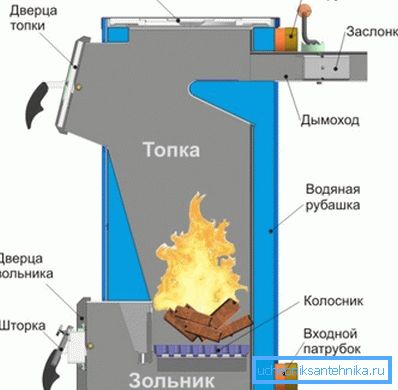

Yksinkertaisimmat laitteet ovat tavanomainen tulipesä, jossa poltetaan polttoaine ja lämmönvaihdin, jossa vettä kuumennetaan noin 90 - 95 ° C: n lämpötilaan. Paljon mielenkiintoisempaa on pyrolyysilaite (kaasugeneraattorikattila).

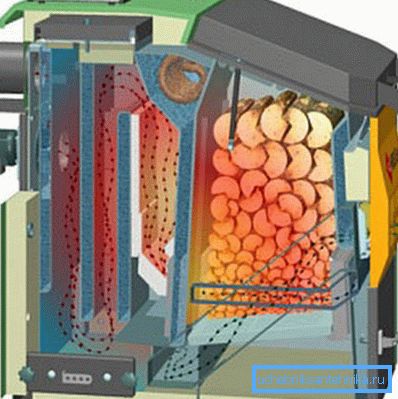

Kiinteän polttoaineen yksinkertaisen palamisen tärkein haitta on se, että pyrolyysikaasu vedetään yksinkertaisesti savupiippuun, ja itse asiassa, kun se poltetaan, vapautuu paljon energiaa. Tämän puutteen pyrolyysikattiloissa ei ole polttopuuta eikä intensiivistä polttamista, ja emittoitu kaasu poltetaan ennen kuin se menee savupiippuun.

Tällaisessa kiinteässä valurautakattilassa on palotila, joka on jaettu kahteen kammioon - ensimmäinen on ladattu polttoainetta, ja toinen toimitetaan pyrolyysikaasulla ja poltetaan siinä. Tällaisissa laitteissa kiinnitetään erityistä huomiota ilmavirran säätämiseen, se on mitattava, jotta koko polttoaineen määrä altistuu korkeille lämpötiloille, mutta ei palaa.

Mitä etsiä valittaessa

Kun valitaan tietty kattilamalli, kustannus on usein tärkein kriteeri, mutta tämä ei ole aivan oikea lähestymistapa, koska sinun on myös harkittava luotettavuutta, käyttökelpoisuutta ja useita muita parametreja.

Teknisestä näkökulmasta on kiinnitettävä huomiota seuraaviin ominaisuuksiin:

• jos polttokammiossa on vuori - vuori suojaa seinät lämmöltä. Jos ei, polttoaineen kulutus kasvaa;
• eristyskerros - on toivottavaa, että kattilan tehtaalla on eristys, joka auttaa minimoimaan lämmönhukkaa;
• Seuraavaksi sinun on päätettävä, mitä lämmitysjärjestelmä on. Mikäli on tarpeen saavuttaa suurin autonomia, ei ole suositeltavaa käyttää savunpoistoa, ylilatausta, mutta jos sähkönsyöttöongelmissa ei ole ongelmia, ylilataamattomat kattilat ovat hyvä valinta. Tästä johtuen, vaikka huono sää olisi hyvä.

Kattilan sitomisessa on joitakin hienovaraisuuksia, varsinkin jos asennus tehdään käsin. On välttämätöntä varmistaa, että kattilaan tuleva jäähdytetty jäähdytysaine ei ole liian kylmä - muuten lämmönvaihdin voi murtua eniten sopimattomaan hetkeen.

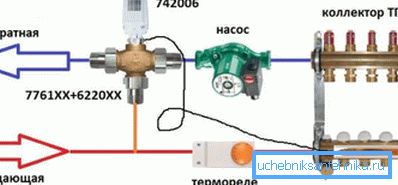

Tämän välttämiseksi lämmityspiiriin lisätään yksinkertainen 3-tieventtiili (termoelementillä). Kiitos hänelle, ennen kuin kylmä jäähdytysaine saapuu kattilaan, tuloputkesta tulee kuumaa vettä.

Kun valitset, sinun on otettava huomioon vielä yksi asia - verrattuna kotimaisiin valmistajiin, maahantuoduilla kollegoilla on joskus paljon ohuempi lämmönvaihtimen seinä. Tämä johtuu edistyksellisemmästä valutekniikasta, joten kullekin kattilalle hyväksyttävä lämpötilaero on erilainen.

Yhteenvetona

Huolimatta lukuisista haitoista, kuten korkea inertia, hieman korkeampi hinta ja paino, valurautakattilat ovat edelleen suosittuja. Tämä johtuu myös metallin kestävyydestä ja korroosionkestävyydestä.

Ehdotettu materiaali antaa sinulle mahdollisuuden tutustua valuraudasta valmistettujen kiinteän polttoaineen lämmityskattiloiden pääpiirteisiin ja päättää, soveltuuko tällainen laite lämmitysjärjestelmään.

Video näyttää valuraudan ja teräksen kiinteän polttoaineen kattiloiden vahvuudet ja heikkoudet.
