Valuraudan lämmityspatterien ominaisuudet: tyypit ja mallit,

Lämmityksen valurautasäteilijöiden paino ja mitat riippuvat ensisijaisesti yhden laitteen osien lukumäärästä, mutta nämä samat osat voivat myös erota toisistaan ​​radikaalisti, koska ne ovat yksi, kaksi tai kolme kanavaa.

Valurauta-akut ovat kuitenkin suuresta vaativuudesta huolimatta hyvin paljon keskitetyn lämmityksen vesijärjestelmissä, koska ne vastaavat täysin lämmönsiirron ja kestävyyden tarpeellisia parametreja mahdollisen lämmönsiirtopaineen hyppyjen aikana.

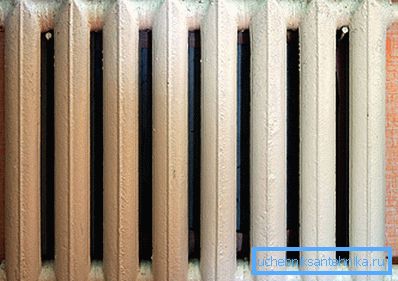

Valuraudan jäähdyttimen koko riippuu osien lukumäärästä.

Kyse on näistä laitteista, tuttavista, luultavasti jokaiselle Venäjän kansalaiselle, joka on saavuttanut tietoisen iän, ja tästä keskustellaan, ja näemme myös videon tässä artikkelissa.

Valurauta-patterit

Valurauta-jäähdytin on konvektio-säteilyn pylväslämmityslaite, joka on koottu useista osista. Sen keksi Franz San Galli vuonna 1857.

Tyypit ja mallit

Yleiskuva laitteista (vasemmalta oikealle): a) yksi kanava; b) kaksikanavainen; c) kolmen kanavan
  • Kuten olemme jo todenneet, kuinka paljon valurauta-säteilijä painaa, samoin kuin sen määrä, riippuu suoraan osien lukumäärästä ja kanavien lukumäärästä tämän laitteen yksittäisessä osassa.. Esimerkiksi FM-sarjan lämmittimet ovat GOST 8690-94: n vaatimusten mukaisia. Kaikki ne on suunniteltu asennettaviksi, kun otetaan huomioon ikkunan alla olevan aukon syvyys, eli pienissä, keskisuurissa ja suurissa syvyyksissä, jotka voidaan täyttää osioiden sarakkeiden lukumäärän perusteella.
  • FM-sarjan lämmityslaitteet on suunniteltu asuin-, julkisten ja teollisuusrakennusten keskitetyn vedenlämmityksen järjestelmiin, joiden vähimmäiskäyttöpaine on 1,2 MPa (12,236 atm) ja paineen testaus (testi) 1,8 M Pa (18,354 atm) ja veden lämpötila enintään 150? (niiden hinta on edullisin).
Valurautaparisto voi koostua 10 tai useammasta osasta
  • Valuraudan lämpöpatterien paino riippuu tietenkin myös osista., josta se on koottu, ja ne on valmistettu harmaasta valuraudasta hiekkakerroksena injektiomenetelmän avulla, jolloin laite kestää vakaa suorituskyky noin 40 vuotta tai enemmän.
  • Valurauta on melko kestävä metalli huonolaatuiselle lämmönsiirtimelle., toisin sanoen vedellä voi olla runsaasti suoloja, emäksiä ja ruostetta, mutta se on huokoista, mikä edistää eri elementtien säilymistä ja lietteen sedimentoitumista, joten paristot tarvitsevat säännöllistä pesua.

Valurautalämmityslaitteen koko joukko koostuu edelleen kahdesta sivupistokkeesta (vasen kierre G 1?), Sekä kaksi futorkamia tai, kuten niitä kutsutaan, myös pistokkeiden (G1? Oikea kierre) kautta ja reikä, jossa on vasen kierre G? lämpöputkiliittimille. Kun liitokset yhdistetään, käytetään teräsnippeja ja lämpöä kestäviä kumitiivisteitä TU 38.105376-92: n mukaisesti.

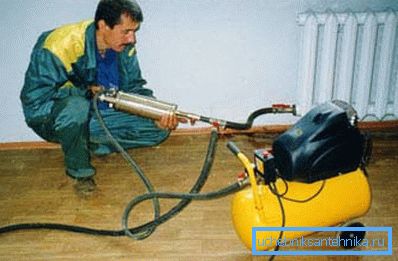

Akun huuhtelu erikoispumpulla

Huom. Yksi negatiivisimmista tekijöistä, jotka voivat karakterisoida tällaisia ​​lämmityslaitteita, on valurauta-säteilijän paino ja sen pitkä lämmitys, minkä vuoksi sitä ei käytetä itsenäisissä lämmitysjärjestelmissä - suuret energiakustannukset kattiloiden polttoaineille. Samalla se kuitenkin antaa lämpöä hyvin pitkään, mikä mahdollistaa veden kiertovesipumppujen kytkemisen ei niin usein, joten tällaiset paristot ovat lähes ihanteellisia keskitettyihin järjestelmiin.

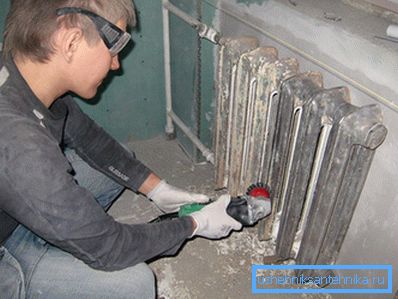

Kuvassa - vanhan maalin puhdistaminen

Parametrin nimi Digitaaliset merkit
CHM1-70-300 CHM1-70-500 CHM2-100-300 CHM2-100-500 CHM3-120-300 CHM3-120-500
Kanavien lukumäärä Yhden kanavan suorakulmainen Kaksikanavainen suorakulmainen Kolmen kanavan suorakulmainen
Massa (kg) 3.3 4,8 4.5 6.3 4,8 7,0
Tilavuus (l) 0.66 0,9 0,7 0.95 0.95 1,38
Lämmityspinta-ala (m2) 0,103 0165 0148 0,207 0155 0246
Lämpövirtaus (kW) 0075 0110 0,1009 0,1426 0,1083 0,1568
Asennuskorkeus (mm) 300 500 300 500 300 500
Korkeus (mm) 370 570 372 572 370 570
Syvyys (mm) 70 70 100 100 120 120
Leveys (mm) 80 80 80 80 90 90

Taulukko: valuraudan jäähdyttimen tekniset ominaisuudet yhdelle, kahdelle ja kolmelle kanavalle

Nimitys FM-1 Kappaleiden lukumäärä (kpl) Lämpövirtaus (kW) Materiaalien erityiskulutus (kg / kW) Paino (kg) Lämmityspinta-ala (? T = 70 ° C), ЭКМ Jäähdyttimen pituus (mm)
CHM1-70-500-1,2-2 2 0,22 48.64 10,7 0,396 178-184
CHM1-70-500-1,2-3 3 0,33 47.58 15.7 0,594 258-265
CHM1-70-500-1,2-4 4 0,44 47.05 20.7 0,792 338-346
CHM1-70-500-1,2-5 5 0,55 46.73 25,7 0990 418-427
CHM1-70-500-1,2-6 6 0.66 46.52 30,7 1188 498-508
CHM1-70-500-1,2-7 7 0,77 46.36 35.7 1386 578-589
CHM1-70-500-1,2-8 8 0,88 46.25 40.7 1584 658-670
CHM1-70-500-1,2-9 9 0.99 46.16 45.7 1782 738-751
CHM1-70-500-1,2-10 10 1.10 46.09 50,7 1980 818-832

Ominaisuudet Taulukko FM-1-70-500-1,2

FM-2-merkintä Kappaleiden lukumäärä (kpl) Lämpövirtaus (kW) Materiaalien erityiskulutus (kg / kW) Paino (kg) Lämmityspinta-ala (? T = 70 ° C), ЭКМ Jäähdyttimen pituus (mm)
100-500-1,2-2 2 0285 48,1 13.7 0,512 178-184
100-500-1,2-3 3 0,428 47.2 20.2 0,769 258-265
100-500-1,2-4 4 0,570 46.8 26,7 1024 338-346
100-500-1,2-5 5 0,713 46,7 33,3 1281 418-427
100-500-1,2-6 6 0,856 46.5 39.7 1537 498-508
100-500-1,2-7 7 0998 46.4 46.3 1792 578-589
100-500-1,2-8 8 1141 46.4 52,9 2049 658-670
100-500-1,2-9 9 1283 46.3 59.4 2304 738-751
100-500-1,2-10 10 1426 46,1 65.8 2561 818-832

Ominaisuudet Taulukko FM-2-100-500-1,2

FM-2-merkintä Kappaleiden lukumäärä (kpl) Lämpövirtaus (kW) Materiaalien erityiskulutus (kg / kW) Paino (kg) Lämmityspinta-ala (? T = 70 ° C), ЭКМ Jäähdyttimen pituus (mm)
120-500-1,2-2 2 0,314 47.78 15.1 0,564 198-206
120-500-1,2-3 3 0,470 46,95 22,3 0,844 288-297
120-500-1,2-4 4 0,627 46,60 29.5 1126 378-388
120-500-1,2-5 5 0,784 46.39 36,7 1408 468-477
120-500-1,2-6 6 0,941 46.21 43.9 1690 558-568
120-500-1,2-7 7 1098 46.11 51,1 1972 648-659
120-500-1,2-8 8 1254 46.05 58,3 2252 738-750
120-500-1,2-9 9 1411 45.96 65.5 2534 828-841
120-500-1,2-10 10 1568 45.92 72,7 2816 918-932

Ominaisuudet Taulukko FM-3-120-500-1,2

Kokoonpano, purkaminen

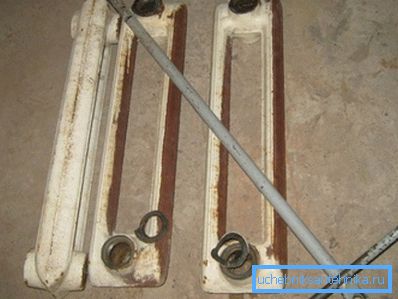

Kaksoispylväiset osat ja jäähdyttimen avain kauluksella

Kuten olemme sanoneet, voit lisätä tai vähentää valurauta-säteilyn lämmönsiirtoa ja tilavuutta lisäämällä tai irrottamalla osia, jotka voivat olla kahdesta äärettömään, vaikka yli 15 kappaletta on epätodennäköistä.

Useimmiten meidän on käsiteltävä kahden sarakkeen osia, jotka näkyvät ylimmässä valokuvassa - ne on liitetty nippelilla ja lämpöä kestävällä kumitiivisteellä. Sisällä olevalla nännillä on pyöristetty muoto, jossa on kaksi yhdensuuntaista tasoa, jotka mahdollistavat avaimen pään kiinnittämisen, mutta sisäinen halkaisija voi olla joko 1? ? tai 1?

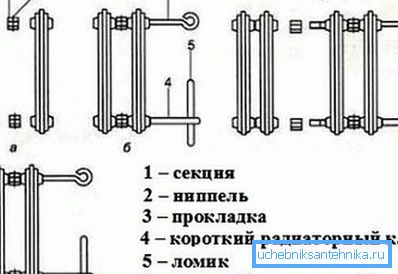

Jäähdyttimen purkamista koskevat säännöt

Tämän mukaisesti valitaan avain, jossa pää voi olla tasainen tai toistaa nännin sisäisen muodon - ohjeet tästä asiasta ovat hiljaisia. Yhden tai useamman osan irrottamiseksi sinun on painettava näppäintä niin, että pää saavuttaa nipan, joka sijaitsee risteyksessä, joten ensin se asetetaan akun päälle merkitsemään upotussyvyyden sauvassa.

Pyrkimykset, jotka on tehty pyörimään portin avulla, eivät yleensä riitä, joten vipu kasvaa leikkaamalla putki - sama kytkin tarvitaan myös asennuksen aikana, jotta liitos ei vuoda.

johtopäätös

Voit aina asentaa ja purkaa valurauta-säteilijän omin käsin, jos sinulla on avain, jossa on sopiva pää, vain sinun tarvitsee asentaa uudet tiivisteet ja joskus uudet nännit. Kun liität akun lämmityspiiriin, on toivottavaa, että se toimitetaan sulkuventtiileillä purkamista varten lämmityskauden aikana.
