Valuraudan jäähdyttimen osa: edut ja haitat, tekniset

Valurauta-lämpöpatterit on käytetty asuinlämmitykseen erittäin pitkään. Niillä on paljon positiivisia ominaisuuksia, joiden avulla he voivat kilpailla kehittyneempien mallien kanssa tähän päivään asti. Mutta on erittäin tärkeää ottaa huomioon kaikki akun osan tekniset parametrit, jotta vältetään virheet asennus- ja käyttöprosessissa. Tätä käsitellään tässä artikkelissa.

Valokuvat valuraudasta

Yleiset säännökset

Ensinnäkin käsittelemme valurautaparistojen etuja ja haittoja:

arvokkuus

  • Korroosionkestävyys. Voit olla rauhallinen myös kesän aikana, kun neste valuu järjestelmästä, valurauta pysyy paikallaan.
  • Vaatimaton jäähdytysnesteen laatu, joka on erittäin tärkeää asuinlämmitysjärjestelmille, joissa ei voi valvoa nesteen kulkua putkien läpi keskitetystä kattilahuoneesta.
  • kestävyys. Toiminta-aika on vähintään 35 vuotta.

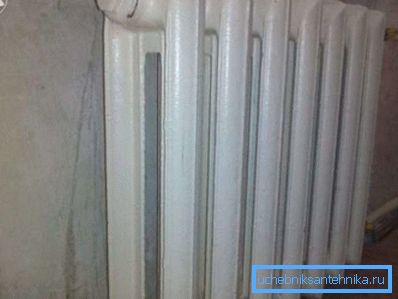

Vanhan valuraudan jäähdyttimen 7 osaa yli kymmenen vuotta on selviytynyt asunnon lämmityksestä.
  • Matala hinta. Erityisesti verrattuna uudempiin alumiini- ja bimetallimalleihin.
  • Korkea lämpöpäästö. Yhdessä suuren alueen kanssa saat tehokkaan lämmittimen kotiisi.
  • Yksinkertainen käyttöohje. Maalin asennuksen ja levityksen jälkeen voi olla pitkä aika unohtaa valurautarakentamisen huoltotarve.
  • Hieman inertia. Jopa kun lämmitys on katkaistu, valuraudan paristot pysyvät lämpimänä pitkään.

puutteet

  • Suuri paino. Tämä on yksi suurimmista ongelmista, joita syntyy, kun valurauta-lämpöpatterit asennetaan omin käsin. Kappaleiden lukumäärästä riippuen yhden akun massa voi vaihdella 50 kg: sta 150 kg: iin, mikä tekee uskomattomista vaikeuksista jopa valurautatuotteen banaalisen ripustamisen kannattimiin, puhumattakaan siitä, että se kulkee ainakin yhdestä huoneesta toiseen. Lisäksi on myös huolehdittava kiinnitysjärjestelmän vahvistamisesta.

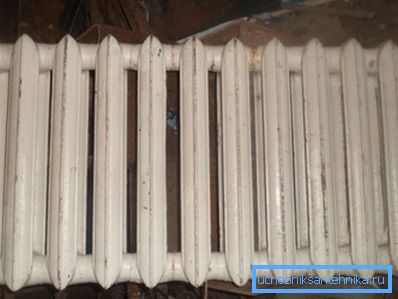

Valurauta-säteilijöitä 12 osassa jopa yhdessä on erittäin vaikea nostaa
  • Haurautta. Visuaalisesta voimastaan ​​ja lujuudestaan ​​huolimatta valurauta on hyvin hauras materiaali.

Vihje: Valurautaparistoa siirrettäessä on oltava erittäin varovainen ja yritä välttää vahingossa tapahtuvia iskuja lattialle tai ovipidikkeelle. Tosiasia on, että törmäyksen aikana siihen saattaa tulla mikrokärryjä, jotka kasvavat ajan myötä ja aiheuttavat monia ongelmia.

  • Säännöllisen maalauksen tarve.

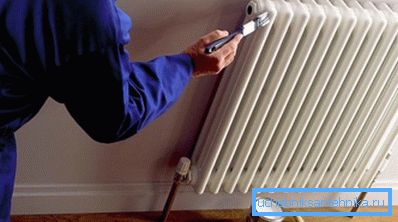

Maalaa valuraudan jäähdyttimelle

Vihje: Maalausta varten on suositeltavaa käyttää akryyliformulaatioita, jotka eivät ole myrkyllisiä. Muuten jatkuvasti lämmitettävä akku on jatkuvasti epämiellyttävien hajujen ja myrkyllisten huurujen lähde.

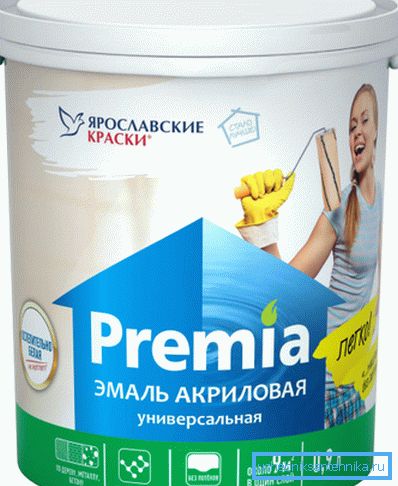

Akryylimaali lämpöpattereille

Tekniset tiedot

Kuinka monta kilowattia valurauta-säteilijän toisessa osassa ja minkä kokoisen akun koko on? Nämä kysymykset ovat varsin tärkeitä.

tuottavuus

Ennen asennusta on ymmärrettävä, kuinka monta kiloa valuraudan jäähdyttimen 1 osassa. Näin voit valita optimaalisen määrän tietyn määrän asettamiseksi. Lisäksi sinun pitäisi tutustua muihin tärkeisiin parametreihin, joiden osalta käytämme esimerkkejä yleisimmistä malleista:

merkki Kestää paine, atm. Lämpöteho, kW Lämpenemisalue 1. osalla, m2
MS-140 9 ,12-,16 1,11-1,45
FM1 9 0,075-0,11 0,66-0,9
FM2 9 0,1009-0,1423 0,7-0,95
FM3 9 0,1083-0,1568 0,95-1,38

Nyt kun tietää, kuinka monta kiloa on valurauta-säteilijän toisessa osassa, on helppo määrittää niiden tarvittava määrä.

Vinkki: jos valurauta-säteilijän osien lukumäärän laskenta on vaikeaa, voit aina käyttää jotakin Internetissä saatavilla olevaa online-laskinta. Siellä sinun tarvitsee vain syöttää huoneen mitat ja ilmoittaa valittu akku.

On myös tärkeää ottaa huomioon putkiliitäntämenetelmä, joka vaikuttaa myös akun suorituskykyyn:

Selkeä osoitus putkien yhdistämistapojen tehokkuudesta

Kuten kuviosta ilmenee, tehokkain on putkien kahdenvälinen liitäntä. Samalla on välttämätöntä ruokkia toisella puolella ja ulosvirtaus, joka vastaa täysin koulun fysiikan opintoja, josta jokainen muistaa, että lämmin neste nousee ja kylmä laskeutuu. Toisin sanoen kuuma jäähdytysneste tulee ylhäältä päin, jäähtyy ja poistuu alemman reiän läpi, jolloin lämpö poistuu mahdollisimman paljon.

Jos jätämme tämän säännön huomiotta, seuraamme seuraavaa tulosta:

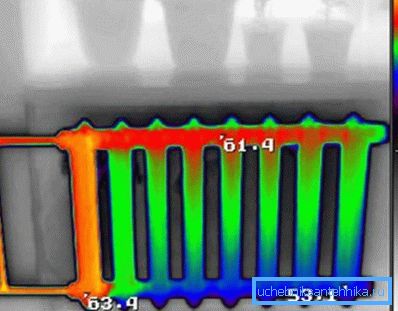

Lämmönjakelu paristoissa, joissa on yksisuuntainen yhteys

Tässä näkyy kylmä kulma, joka vähentää merkittävästi lämmönsiirtojärjestelmää.

Valuraudan jäähdyttimen osan tärkeät tekniset ominaisuudet eivät kuitenkaan pääty tähän. Laskimme osien lukumäärän, mutta meillä on vielä käsitys rakenteen painosta ja tilavuudesta.

Paino ja koko

Valuraudan jäähdyttimen osan massa ja tilavuus löytyvät seuraavasta taulukosta:

merkki Valuraudan jäähdyttimen yhden osan tilavuus, l Lineaariset mitat yhdestä osasta, mm Yhden osan massa, kg
MS-140 1,11-1,45
  • Korkeus - 388-588;
  • Leveys - 93;
  • Syvyys - 140
5,7-7,1
FM1 0,66-0,9
  • Korkeus - 370-570;
  • Leveys - 80;
  • Syvyys - 70
3,3-4,8
FM2 0,7-0,95
  • Korkeus - 372-572;
  • Leveys - 80;
  • Syvyys - 100
4,5-6,3
FM3 0,95-1,38
  • Korkeus - 370-570;
  • Leveys - 90;
  • Syvyys - 120
4,8-7

Kun tiedät valuraudan jäähdyttimen osan koon, voit milloin tahansa laskea sen kokonaispinta-alan, joka antaa käsityksen siitä, mihin paikkaan se sijaitsee.

Voit tehdä tämän seuraavasti:

  • Tällöin on ensin löydettävä valuraudan jäähdyttimen osan alue kertomalla sen korkeus ja leveys niiden välillä.
  • Sitten taas saatu luku kerrotaan, mutta tällä kertaa niiden osien lukumäärällä, jotka tavallisesti ovat 7-12 kappaletta.

Korvaa tuotemerkin FM1 arvot: 370? 80 = 29600 mm2, joka on noin 0,03 m2. Oletetaan, että akku koostuu seitsemästä osasta, sitten: 0,03? 7 = 0,21 m2. Tällainen seinäosa vaaditaan kyseessä olevan valuraudan jäähdyttimen sijoittamiseksi.

Akun kiinnittämiseen tarkoitetun seinän pinta-ala lasketaan parhaiten etukäteen.

Työstettävän valuraudan jäähdyttimen painoa tarvitaan myös kiinnikkeiden kiinnikkeiden asianmukaiseksi valitsemiseksi. Ota sama merkki ja keskimääräinen massa yhdestä osasta: 4 × 7 = 28 kg. Mutta kun otetaan huomioon, kuinka paljon vettä on valurauta-säteilijän toisessa osassa (taas otamme keskiarvon), laskemme uudelleen ja saamme: 28 + 7? 0,8 = 34. Lisäksi on otettava huomioon myös materiaalin mahdollinen lämpölaajeneminen. Tämän seurauksena kiinnittimet valitaan parhaiten sillä edellytyksellä, että ne pystyvät pitämään rakenteen turvallisesti 40 kg.

johtopäätös

Valurautaparistot ovat monien kehittyneempien patterien ulkonäöstä huolimatta edelleen kysynnässä. Korroosionkestävyys, kestävyys ja alhaiset kustannukset ovat tärkeimmät syyt niiden suosioon. Suurin ongelma on paljon painoa, se vaatii huolellista lähestymistapaa laitteiden asennukseen ja alustaviin laskelmiin.

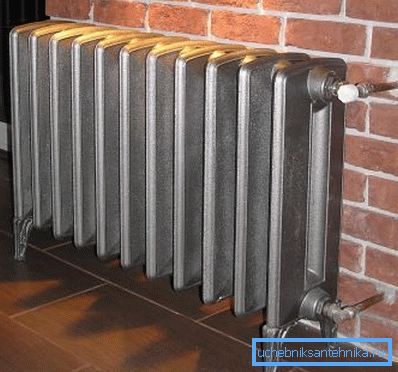

Toiminnallinen valurautapatteri

Tämän artikkelin video tarjoaa sinulle mahdollisuuden tutustua lisämateriaaleihin, jotka liittyvät suoraan esitettyihin tietoihin. Valurautaparistot, joilla on oikea lähestymistapa ja tänään, selviytyvät täydellisesti olohuoneen lämmitystyöstä.
