Tyhjiöpatterit: laite ja toimintaperiaate, valittavat

Lämmityslaitteiden tehokkuuden parantamiseksi valmistajat perinteisen raudan ja teräksen lisäksi alkoivat käyttää kuparia ja alumiinia patterien valmistuksessa. Myöhemmin tuli ajatus luoda tyhjiöakku - tällaisen lämmittimen älykäs muotoilu johtaisi välittömästi lämpenemään, ja sen teho voi ylittää parhaat bimetallit. Samaan aikaan se voi olla sekä mobiili (riittää, kun kytket sähköiset tyhjiöpatterit) ja läpivirtauksen (se on kytketty lämmitysjärjestelmään).

Laite ja toimintaperiaate

Keskeinen ero läpivirtausvaimennimen ja tavanomaisen jäähdyttimen välillä on, että siinä oleva jäähdytysneste liikkuu vain pohjan läpi (putki kulkee lämmittimen pohjan läpi). Klassisessa valuraudan jäähdyttimessä kuumaa vettä toimitetaan yleensä ylhäältä ja kulkee kaikkien osien läpi, lämmittäen metallia.

Pinnan tyhjennyslaitteissa käytetään hieman erilaista periaatetta:

• lämmitysputki kuumalla vedellä lämpenee jäähdyttimeen pumpatun nesteen kiehumiseksi tehtaalla;
• sitten tämä neste haihtuu ja nousee osien yläosaan;
• se jäähtyy ja tiivistyy seinien sisäpinnalle. Neste painovoiman vaikutuksesta siirtyy pohjaan ja sykli toistuu.

Tavallisen veden käyttö johtaisi energiankulutuksen lisääntymiseen haihtumisen vuoksi, joten tällaiset paristot käyttävät erityistä valoa kiehuvaa nestettä. Yleensä litiumbromidiliuosta käytetään haihtumiseen tarvittavan energian vähentämiseksi, ilmaa pumpataan akusta. Tästä johtuen kiehumispiste pienenee 35 ° C: seen?

Kiinnitä huomiota! Litiumbromidiliuosta ei voida kutsua terveydelle hyödylliseksi, joten kun jäähdytin vuotaa, sen toiminta on lopetettava välittömästi.

Kuvattua tyhjiöpatterilämmittimien toimintaperiaatetta käytetään kaikissa tämän tyyppisissä lämmityslaitteissa. Vain nesteen koostumus, käyttölämpötilat (nesteen koostumuksesta riippuen) ja laitteen ulkonäkö voivat muuttua.

Edut ja haitat

Teoreettisesti kuvatulla rakenteella ei ole vakavia puutteita.

Valmistajien edut sisältävät yleensä:

• korkea lämmitysnopeus (yleensä sekunneissa);
• varmistetaan, ettei lentoliikenteen tukoksia ole - niillä ei yksinkertaisesti ole tilaa muodostaa, koska jäähdytysneste kulkee 1 putken läpi;

• jäähdytysnesteen määrä lämmitysjärjestelmässä ei saisi olla liian suuri. 10-15 litraa riittää, koska kattila ei toimi koko ajan, se kuluttaa vähemmän energiaa veden lämmittämiseen;
• valmistajat väittävät myös, että tyhjiöpattereilla on lisääntynyt lämmönsiirto verrattuna tavanomaisiin pattereihin (tästä keskustellaan tarkemmin);

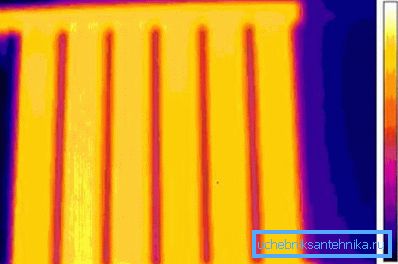

• tasainen lämmitys;

• alhainen hydraulinen vastus.

Puutteista voidaan mainita:

• korkeat kustannukset, hinta on useita kertoja korkeampi kuin tavanomaisten patterien hinta;

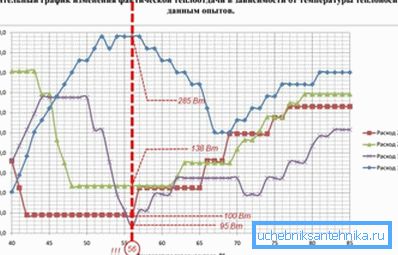

• tämän tyyppisten laitteiden tehokkuus riippuu voimakkaasti lämpötilajärjestelmästä. Esimerkiksi kun jäähdytysaineen lämpötila nousee suositellun arvon yläpuolelle, matala kiehuva neste menee täysin kaasumaiseen tilaan, minkä vuoksi lämmönsiirto jäähdyttimestä putoaa kymmenen kertaa. Kuuma vesi kulkee yksinkertaisesti putken läpi ja lämpöä ei siirretä sen läpi akun seiniin.

Kiinnitä huomiota! Keskitetyssä lämmitysjärjestelmässä tyhjiöakut on valittava ottaen huomioon täsmälleen, mitä syöttölämpötila on.

Lisää tyhjiölämmittimistä

Huolimatta siitä, että valmistajat sanovat vakaa etuja perinteisiin paristoihin verrattuna, tyhjiöanalogit eivät ole vielä niin yleisiä. Tärkeimpiä syitä tähän voidaan tunnistaa paitsi korkeiden kustannusten lisäksi myös merkityksellisten tilastojen puute niiden käytöstä.

Onko valmistajien lupaukset todellisuutta vastaavia

Minkä tahansa tuotteen valmistaja pyrkii korostamaan tuotteen etuja ja hiljaa hiljaa sen heikkouksista. Tyhjiöpatterien tapauksessa tarina on sama, koko kysymys on, kuinka paljon todellisuus on peräisin teoriasta ja mainoslehtisistä.

Voimme erottaa tällaiset tyhjiöakkujen ominaisuudet, joita myyjät ovat hiljaisia:

• Akku on vain välituote, jonka tehtävänä on yksinkertaisesti siirtää energiaa kattilasta taloon. Niinpä lämmönsiirto ei voi nousta vain siksi, että ilma pumpataan ulos ja täytetään kiehuvalla nesteellä, akku ei ole generaattori eikä tuota mitään itsestään;
• tyhjiöpatterit lämpenevät paljon nopeammin kuin paksut valurautaparistot. Vain siinä ei ole paljon järkeä, normaalihuoneen lämpeneminen kestää vielä yli tunnin. Joten parin minuutin voitto on ehdottoman vähäinen;

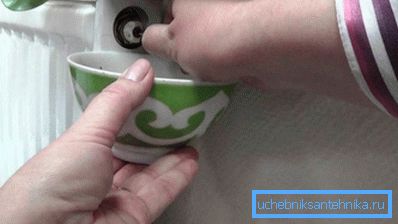

• todellisia ja ilman liikenneruuhkia. Mutta tavanomaisissa akuissa tämä ei ole enää enää ongelma. Riittää vain asentaa Mayevskyn venttiili lämmittimen yläosaan ja ylimääräinen ilma voidaan tyhjentää itsenäisesti;

Kiinnitä huomiota! Tätä varten on myös varmistettava, että jäähdytin on oikein asennettuna. Hän nojaa hieman niin, että kaikki ilma kerääntyy yläosaan, hanassa.

• Imurilämmittimen korroosio ja tukkeutuminen on myös mahdotonta - syy on se, että jäähdytysneste ei kiertää itse akkuosien läpi;
• Luonnollisella kiertojärjestelmällä voi olla ongelmia itsenäisissä lämmitysjärjestelmissä. Tosiasia on, että niissä jäähdytysneste liikkuu kattilan ja itse akun välisen korkeuseron vuoksi. Perinteiseen lämmitysjärjestelmään verrattuna korkeusero on pienempi akun korkeudesta, putken paine myös pienenee;

• kuten hydraulinen vastus, se on todella pieni, mutta talon omistajalle tämä parametri ei ole ehdottoman tärkeä. Indikaattorilla on merkittävä vaikutus vain lämmitysjärjestelmien huoltoon osallistuviin yrityksiin;
• autonomisessa lämmitysjärjestelmässä olevat tyhjiöpatterit tarvitsevat järjestelmässä pienen määrän vettä, mutta kattilan on oltava kytkettynä useammin vakaan lämpötilan säilyttämiseksi. Siten tätä parametria ei myöskään voida kutsua tyhjölaitteiden kiistattomaksi eduksi perinteisiin. Lisäksi nykyaikaiset patterit maksavat myös suhteellisen pienen määrän vettä;

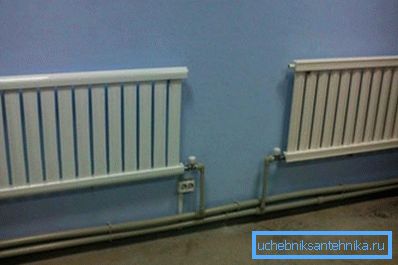

• kuvaus kertoo yleensä, että jäähdytin toimii jopa alhaisessa jäähdytysnesteen lämpötilassa, tämä on totta, mutta lämmönsiirto on myös alhainen. Siksi, jotta saavutetaan mukava lämpötila talossa, jossa on matalan lämpötilan lämmitysjärjestelmä, on tarpeen lisätä lämmönsiirtoaluetta (eli yksinkertaisesti ostaa suurempi määrä kalliita lämmittimiä);

• On myös muistettava, että akussa oleva neste ei ole kaukana vaarattomasta. Ja jos tavanomaisen akun vuoto vaarantaa vain pienen omaisuusvahingon, niin litiumbromidin nesteen vuotaminen ja sen haihtuminen vaikuttavat asukkaiden terveyteen.

Valittavat hienovaraisuudet

Kaikkien tyhjiöpattereiden toiminnan ominaisuuksien perusteella on vaikea suositella niitä ostettavaksi. Ja tässä on kyse korkeasta hinnasta, tehokkuus ei ole paljon korkeampi kuin samoilla bimetallilämmittimillä, ja voit saada paljon ongelmia.

Jos kuitenkin ei ole ongelmia rahoituksen kanssa, on mahdollista ostaa tällainen akku, sinun tarvitsee vain tehdä oikea valinta.

Valintaohjeet ovat seuraavat:

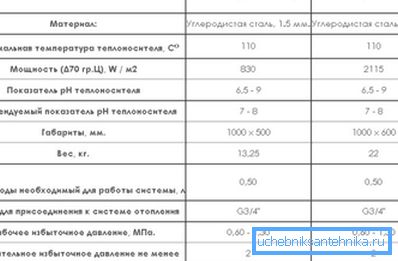

• Ensin täytyy tutustua laitteen lämpötilaan. jos se on suunniteltu 110-120 ° C: n jäähdytysnesteen lämpötilaan, ja se on suunniteltu asennettavaksi tavalliseen kaupunkiasuntoon, niin voit unohtaa ilmoitetun suorituskyvyn;

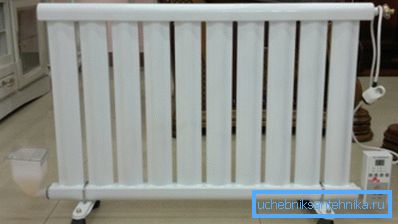

• kiinnitä sitten huomiota ulkonäköön, erityisesti maalauksen laatuun. Maalaa ei saa hieroa sormella, levittää tasaisesti metallipinnalle, eikä siinä saa olla tahroja ja virtauksia. Huonolaatuinen maali viittaa siihen, että tämä jäähdytin on huonolaatuinen;

• sisällä oleva neste ei saa olla liikaa. Riittää vain kallistua akkua ja kuunnella - kevyt ruoskinta tarkoittaa, että kaikki on kunnossa, gurgling osoittaa, että nestettä on paljon;
• hitsien tulee olla kirkkaita, sileitä, ilman kohoamista.

Kotitekoinen tyhjiölämmitin

On todella mahdollista tehdä tyhjiöpatteri omin käsin. Tähän tarvitaan vain vanha tavallinen akku ja haihtuva neste. Veden käyttö ei ole toivottavaa, koska lämmittimen tehokkuus vähenee.

Kokoonpano suoritetaan seuraavassa järjestyksessä:

• putki, jossa on lämmönsiirtäjä, kulkee alemman kanavan läpi, joten tulpat poistetaan putken pohjalta, putki työnnetään, liitokset suljetaan;

• jäähdyttimen yläosassa on reikä, joka täyttää sen matalalla kiehuvalla nesteellä. Alkoholi voidaan eristää litiumbromidiseoksen käytettävissä olevista analogeista, se haihtuu melko helposti ja on vaaraton ihmisille;

Kiinnitä huomiota! Pysäytykseen asti ei tarvitse täyttää akkua, riittää, että neste peittää putken jäähdytysnesteellä.

• sen jälkeen vaikein osa on ilman pumppaus. Ilman kompressoria tämä ei toimi;
• sinun täytyy myös tehdä laitteen kalibrointi itse, jotta voidaan tunnistaa optimaaliset toimintatilat. Voit lisätä jäähdytysnesteen lämpötilaa 5-10? С ja mitata akun pinnan lämpötilan jokaiselle uudelle arvolle.

Virtausputken sijasta voidaan lisätä lämmityselementti, jossa on termostaatti. Tässä tapauksessa saadaan yleismaailmallinen laite, jota voidaan käyttää lisänä tavanomaiseen lämmitykseen.

Yhteenvetona

Tyhjiölämmittimet ovat mielenkiintoinen idea, joka vaatii vakavaa tutkimusta. Tähän mennessä tällaisten lämmittimien tehokkuutta voidaan arvioida vain harvojen omistajien, mutta mainosvalmistajien arvioiden perusteella. Tulevaisuudessa niitä voidaan pitää analogisina tavanomaisiin lämpöpattereisiin, mikäli kustannukset ovat alhaisemmat.

Tämän artikkelin video näyttää tällaisten lämmityslaitteiden toiminnan periaatteen.
