Teräsputkiset lämmityspatterit asuin- ja teollisuustiloihin

Yksi tärkeimmistä parametreista kaikissa huoneissa on mukava lämpötila. Se voidaan saavuttaa eri lämmitysjärjestelmien avulla, joita käytetään asuin- ja teollisuusrakentamisessa.

Useimmiten lämpö siirretään huoneen ilmakehään säteilijöiden avulla, joiden muotoilu voi olla mikä tahansa. Tänään puhumme putkimaisesta rakenteesta, kerrotaan sen ominaisuuksista, mitoista ja muista parametreista.

Lämmittimien toiminnan periaate

Vaikka huoneeseen voidaan lämmittää useita tapoja, vanhimpia ja luotettavimpia pidetään silti käyttävän säiliöitä, jotka koostuvat osista. Jälkimmäisen sisällä kanavat ovat välttämättömiä jäähdytysaineen liikkumiselle, joka on useimmiten tavallinen vesi.

Harkitse säteilijöiden toiminnan periaatetta tarkemmin kolmessa osassa:

1. säteily - käytön aikana akut säteilevät lämpöä. Muuten, huomattiin, että pimeät esineet antavat huoneen tunnelmalle enemmän kuin valoa.
2. konvektio - lämmönsiirron tyyppi, kun sisäisen energian siirto tapahtuu virroissa ja suihkeissa.
3. Lämmönjohtavuus - lämpöenergian siirtäminen kuumennetuista ruumiista vähemmän lämmitettyyn prosessiin.

Tee lämpöpatterit:

• valurauta;
• alumiini;
• terästä;
• kupari.

Ne voivat olla myös bimetallisia, esimerkiksi kuparin sisäpuolella ja alumiinia tai alumiinia.

Suunnittelu voi olla paneeli ja putkimainen. Viimeksi mainitut ovat tulleet tänään erityisesti kysyntään tehokkuuden ja mielenkiintoisten suunnitteluratkaisujen vuoksi. Alla pidämme näitä parametreja tarkemmin.

ominaisuudet

Putkimaiset lämpöpatterit koostuvat useista osista, kuten suurin osa tämäntyyppisistä rakenteista. Niitä ei kuitenkaan kierretä niihin, kuten valurauta-, alumiini- tai bimetallilämmittimissä, mutta ne on hitsattu yhteen.

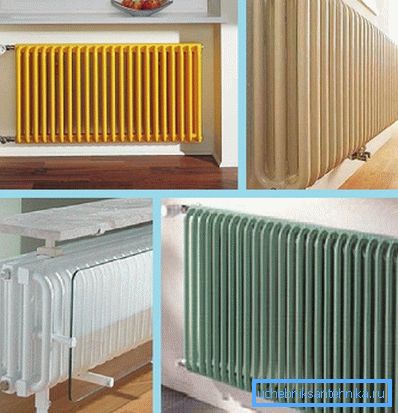

Laitteen tehokkuus riippuu putkien lukumäärästä osassa. Esimerkiksi vähimmäistehokkuus voidaan saada kahdesta putkesta, paras vaihtoehto on 6.

Vinkki: suuren alueen lämmittämiseksi suosittelemme suurempien säteilijöiden asentamista, joissa tehokkuus on suurempi.

Yleensä lämmitysputket ovat terästä. Materiaalin suosio lisää sen lujuutta ja luotettavuutta toiminnassa, lisäksi se kestää aggressiivisia ympäristöjä. Olosuhteissamme tätä parametria pidetään tärkeänä, koska jäähdytysnesteen laatu sijaitsee yleensä matalalla tasolla.

Nämä ja muut ominaisuudet, kuten pieni paino, jotka mahdollistavat laitteiden nopean kokoamisen ja purkamisen käsin, mahdollistavat laitteiden kysynnän markkinoilla. Lisäksi teräspatterin hinta on 2-5 kertaa pienempi kuin valurautaa tai alumiinia, joka on saman lämmitysalueen yksi.

etuja:

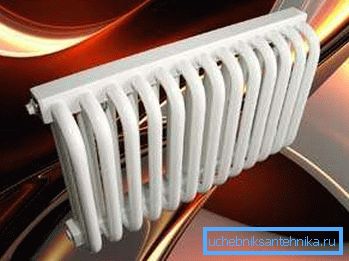

1. Hygienia, koska laitteessa ei ole teräviä kulmia, on helppo puhdistaa pölystä. Sama parametri tekee siitä turvallisemman lapsille.
2. Hyvin siedetty teräspatterin paine putoaa.
3. Valmistusmateriaali eroaa korroosionkestävyydestä. Teknisten ominaisuuksiensa parantamiseksi se päällystetään sisällä polymeeriyhdisteillä, jotka lisäävät laitteiden käyttöikää.

haittoja:

1. Alhainen lämpöpäästö siis, jos otamme kustannukset 1 kW: n tehosta laskentapisteeksi, laite on kallein.
2. Näiden säteilijöiden mahdollinen vaara on pistehitsausalueilla. Vakavien painehäviöiden vuoksi ne voivat vuotaa.

Vihje: tällaisten laitteiden asentaminen on suositeltavaa autonomisen lämmityksen järjestelmissä.

Mitat ja paine

Ensimmäinen parametri on tarpeen lämmittimen asennuspaikan valitsemiseksi:

Laske osien lukumäärä

Kuten edellä mainittiin, putkimainen lämmitin voidaan asentaa keskuslämmitysjärjestelmään ja yksittäiseen lämmitykseen. Vaikka jälkimmäinen vaihtoehto on edullisinta jäähdytysnesteen alhaisen paineen vuoksi.

Kuitenkin, missä se on asennettu, on äärimmäisen tärkeää tehdä oikea laskenta sen osien vaaditusta määrästä. Muuten et saa odotettua vaikutusta mukavuudesta.

Suunnittelu, vaikka siinä on poikkileikkauslaite, mutta se ei ole kokoontaitettava, joten et voi myöhemmin lisätä puuttuvia tai poistaa ylimääräisiä. Vakionumero on 2., 6., 8. ja 12. poikkileikkauslämpöpatteri, joskus löydät kaupallisesti saatavilla olevia paristoja, jotka koostuvat 14 tai 16 akusta.

Vihje: Laskettaessa osien lukumäärää on otettava huomioon, että kunkin lämmön keskimääräinen hajaantuminen voi olla alueella 80-120 wattia.

Rakennusohjeiden mukaan lämmitysstandardien mukaan 1 m² täytyy käyttää 100 wattia lämpöä. Sinun tarvitsee vain tietää huoneen alue ja kertoa tämä arvo 100 wattilla.

Seuraavat tekijät olisi myös otettava huomioon laskennassa:

1. Kun huoneessa on 2 ulkoseinää ja 1 ikkuna, on tarpeen lisätä 20% tuloksesta.
2. Kun 2 ulkoseinää ja 1. ikkunaa, kysyntä kasvaa 30%.
3. Jos ikkuna on pohjoiseen tai koilliseen, lämmön määrä on lisättävä 10 prosentin sisällä.
4. Kun putkimainen jäähdytin asennetaan, on tarpeen upottaa se peittämättömään syvään markkinarakoon, lämmönsiirto on nostettava 5%.
5. Suljetulle kapealle, jossa on kiinteä paneeli ja 2 vaakatasoa, lisää lämmöntuotanto 15%.

Vinkki: jos huoneessa on useita tekijöitä, jotka edellyttävät lämpöenergian kasvua, ne on tiivistettävä lopullisen lämmitystarpeen saamiseksi.

esimerkki

Jos huoneen pinta-ala on 20 m² tarvitset - 20 x 100 W = 2000W. Tämän jälkeen on välttämätöntä jakaa keskimääräinen lämmönsiirtoarvo yhdelle osalle - 2000: 100W = 20 (jaksot). Nyt voit ostaa joko yhden tai kaksi lämpöpatteria siten, että niiden osien summa on 20.

Jos huoneessa on 1 ikkuna ja 2 ulkoseinää, lisää vielä 4 osaa - 20 x 20% = 24 osaa.

Miten liitetään putkimaiset patterit

On olemassa kolme tapaa liittää tämän tyyppinen lämmitin kotilämmitysjärjestelmään:

1. alusvaatteet - lämmönlähteestä tuleva putki syötetään alemman jäähdyttimen putkeen, toisaalta ulostulo on kytketty toiseen.

1. lateraalinen - kuumavesiputki on liitetty ylempään suuttimeen toisella puolella, poistaminen tehdään alapäästä.

1. diagonaalinen - lämmönlähteestä tuleva putki syötetään akun ylähaaraan, samalla kun ulostulo on tehty vastakkaiselta puolelta alemmasta haaraputkesta.

Vihje: Asiantuntijat uskovat, että lämmönsiirron suurin vaikutus radiaattorista voidaan saada sivusuunnassa.

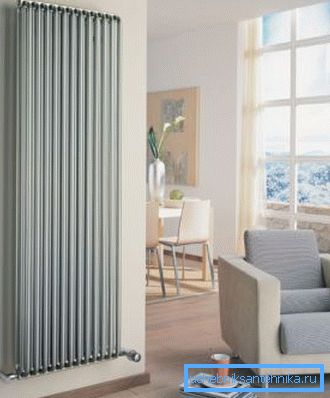

Putkimaiset patterit huoneen suunnittelussa

Lämmittimen valitseminen suosittelee, että se ei mene pelkästään sen kustannuksista, vaan tärkeä tekijä on laitteen ulkonäkö. On myös suositeltavaa ottaa huomioon rakennusten arkkitehtoniset piirteet ja huonelämmitysjärjestelmän suunnittelu.

Samalla on olemassa paljon rajoituksia, jotka voivat vaikuttaa lämmityslaitteen valintaan, esimerkiksi huoneen suunnitteluun ja sen materiaalin ominaisuuksiin, josta jäähdytin on valmistettu.

Vaikka tällaisten tuotteiden valikoima on varsin suuri, erityinen paikka on käytössä Arbonian huolenaiheessa, jonka mottona on ”parhaiden muotojen tilojen lämpö”. Sen päätuotteita ovat teräsputket, lämpöpatterit ja pyyhekuivain.

Lämmityslaitetta suunniteltaessa otetaan huomioon paitsi optimaalinen säteilyn ja konvektion lämpöjakauma myös laitteen esteettinen osa. Voit käyttää tuotteita teollisuus- ja asuinrakennuksissa, koska pyöristetyt kulmat eivät aiheuta vaaraa ihmisille, ja helppo puhdistus antaa jopa allergioita tuntea olonsa mukavaksi.

johtopäätös

Tarkasteltaessa yksityiskohtaisesti teräsputkityyppisissä lämpöpattereissa voidaan sanoa, että ne sopivat onnistuneesti kaikkiin tiloihin - asuin- ja teollisuusalueisiin. Niiden valinnassa on kiinnitettävä huomiota osien oikeaan valintaan sekä laitteiden esteettiseen puoleen.

On parasta soveltaa niitä itsenäiseen lämmitykseen, jossa jäähdytysnesteen paine on alhainen. Artikkelissa oleva video auttaa sinua löytämään lisätietoja tästä aiheesta.
