Tehokas kaksikerroksisen talon lämmitysjärjestelmä, jossa

Kun rakennetaan yksityistä asuintaloa, yksi tärkeimmistä tehtävistä, jotka on ratkaistava rakentamisen suunnitteluvaiheessa, on autonomisen lämmitysjärjestelmän pätevä organisointi. Tosiasia on, että kylmän kauden aikana talossa asuvan mukavan tason lisäksi myös kattilalaitteiden polttoaineen hankinnasta maksettavat vuotuiset rahoituskulut riippuvat tämän asian oikeasta ratkaisusta.

Nykyaikaisen asuinrakennuksen lämmitysinfrastruktuuri.

Vesilämmitysjärjestelmän kehittäminen

Jos voit käyttää tavanomaista kivi- tai tiili-liesiä lämmittämään pientä yhden kerroksen omakotitaloa, niin erilaiset lämmitysjärjestelmät kaksikerroksiselle talolle, jossa käytetään kaasu- tai kiinteän polttoaineen lämmityskattiloita, ovat tehokkaampia suurten talojen ja mökkien lämmittämiseen.

Jotta voisimme tutkia tätä asiaa tarkemmin, tässä artikkelissa annetaan lyhyt yleiskuvaus, jossa käsitellään yleisimpiä lämmitysjärjestelmiä kaksikerroksiselle talolle, jossa käytetään jäähdyttimen lämmitystä ja lattialämmitysjärjestelmiä. (Katso myös artikkeli Lattialämmityksen putki: ominaisuudet.)

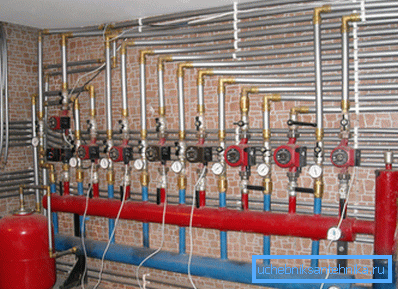

Veden lämmityksen tekniset viestinnät.

Lämmitysjärjestelmän pääkomponentit

Riippumatta siitä, mikä ulkoasu valittiin kaksikerroksisen talon lämmittämiseksi, tällaiseen järjestelmään kuuluu joukko seuraavia komponentteja ja mekanismeja, jotka ovat välttämättömiä sen keskeytymättömän toiminnan varmistamiseksi:

  1. Lämmityskattila Se voi toimia nestemäisillä, kiinteillä tai kaasumaisilla polttoaineilla, ja se toimii veden tai muun lämmönsiirtimen lämmittämiseen tiettyyn käyttölämpötilaan.
  2. Lämmityspatterit, Itse asiassa ne ovat tavallisia lämmönvaihtimia, joissa lämmitetystä vedestä peräisin oleva lämpö siirretään metallilevyjen läpi kylmään ulkoilmaan.
  3. Yleensä jokainen kaksikerroksisen talon jäähdyttimen lämmitysjärjestelmä sisältää kaksi toisiinsa yhdistettyä vesiputkea.. Suoran putkilinjan ääriviiva kuljettaa lämmitettyä jäähdytysnestettä kattilasta lopulliseen lämmittimeen, ts. Jokaiseen huoneeseen asennettu jäähdytin, ja paluukäyrä palaa jäähdytetyn jäähdytysnesteen takaisin kattilaan.

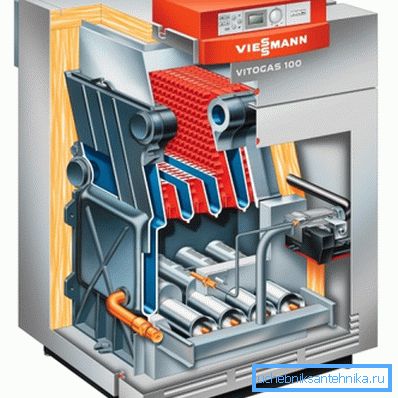

Lämmityskaasukattilan sisäinen rakenne.
  1. Paisuntasäiliö palvelee järjestelmän painehäviöitä ja kompensoi jäähdytysnesteen tilavuutta. Kun nestettä kuumennetaan, se kasvaa tilavuudessa, jolloin sen ylijäämä putoaa paisuntasäiliön suljettuun kammioon. Jäähdytyksen, paineen alentamisen ja nesteen tilavuuden vähentämisen seurauksena lämmönsiirtoneste palaa järjestelmään jousikuormitetun kalvon vaikutuksesta.
  2. Kiertopumppu aikaansaa työväliaineen jatkuvan liikkumisen putkilinjan läpi tietyssä suunnassa ja ylläpitää määritellyn veden käyttöpaineen järjestelmässä.
  3. Muun muassa kaksikerroksisen yksityisen talon lämmitysjärjestelmä sisältää kaikenlaisia ​​venttiilien ja säätöventtiilien elementtejä.: Kuulaventtiilit, turvaventtiilit, mekaaniset termostaatit sekä liitäntätarvikkeet ja kiinnikkeet.
Kuvassa on bimetallisia vesisäteilijöitä.

Vihje! Kausiluonteisissa taloissa lämmönsiirtäjänä on suositeltavaa käyttää erityistä matalan lämpötilan nestettä tai pakkasnestettä veden sijasta. Sen hinta on merkittävästi korkeampi kuin tavallisen veden hinta, mutta se ei jäätynyttä alhaisissa lämpötiloissa, ja sillä on myös korroosionestokykyä.

Yhden putken liitäntä

Yksinkertaisin, mutta samalla vähiten tehokas on kaksikerroksisen talon lämmitysjärjestelmän yksiputkijärjestelmä, joka on eri huoneisiin asennettujen lämpöpattereiden ketju, jotka on kytketty sarjaan metalli- tai muovisten vesiputkien kanssa.

Tämäntyyppinen liitäntä mahdollistaa minimoidun materiaalin määrän ja suoritetun työn, mutta samalla sillä on joitakin merkittäviä haittoja.

  1. Lämmitetty vesi, joka kulkee putkien ja patterien läpi, antaa lämmönsä epätasaisesti, ja kun se siirtyy talon etähuoneisiin, se jäähtyy vähitellen.
  2. Tämän ilmiön kompensoimiseksi lämmönsiirtoalueen lisäämiseksi etäisissä huoneissa on asennettava suurempi määrä vesisäteilijöitä.
  3. Tällä liitäntävaihtoehdolla on mahdotonta säätää optimaalista lämpötilaa kussakin yksittäisessä huoneessa asuinrakennuksessa omin käsin.
Kaksikerroksisen asuinrakennuksen lämmityslaitteiden yksisuuntainen liitäntä.

Kahden putken avulla

Tehokkaampi, mutta samalla kalliimpi on kaksikerroksisen kaksikerroksisen talon lämmitysjärjestelmä, jonka asentaminen vaatii suuremman määrän materiaaleja ja työvoimakustannuksia.

Tällä liitännällä kukin vesisäiliö erikseen, sisääntuloputki on kytketty suoraan lämmityspiiriin ja poistoputki lämmitysjärjestelmän käänteiseen piiriin.

Kaksikerroksisissa taloissa tätä liitäntävaihtoehtoa pidetään optimaalisimpana, koska sillä on seuraavat edut:

  1. Yhtenäisen lämmönsiirron ansiosta varmistetaan kaikkien asuinrakennusten kaikkien huoneiden sama lämmitys riippumatta niiden suhteellisesta sijainnista lämmityskattilaan nähden.
  2. Kunkin osan erillinen kytkentä mahdollistaa itsenäisen säätelyn vaaditusta lämpötilasta kussakin asuinrakennuksen huoneessa tai huoneessa.
  3. Tehokkaampi lämmönjakelu johtaa koko järjestelmän energiatehokkuuden kasvuun ja siten merkittävään polttoainetalouteen.

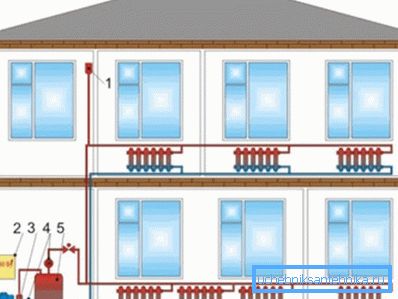

Kaksiputkinen lämmitysjärjestelmä kaksikerroksisessa talossa.

Kiinnitä huomiota! Tällainen liitäntä mahdollistaa muun muassa suorien ja paluuputkien poistamisen ulkosilmistä sijoittamalla ne puhtaan lattian alle tai koristeellisten seinän koristuselementtien taakse.

Putkien jakautuminen yhdistetyn järjestelmän mukaisesti

Asuinrakennuksen suunnittelussa ja rakentamisessa, jossa on lattialämmitysjärjestelmä, järkevin on yksityisen kaksikerroksisen talon yhdistetty lämmitysjärjestelmä, jossa yhdistyvät sekä yksi- että kaksiputkinen yhteys.

Tällöin suoran ja paluuputken rinnalla on erillinen lämmönsiirtolaite yhdistetty kolmitieventtiilin kautta, johon on kytketty peräkkäin lämminvesilattia.

Tällaisella liitännällä on kaikki kaksiputkijärjestelmän edut, ja lisäksi sen avulla voidaan erikseen sisällyttää lämmitys- lämpöpatterit ja lämmitetty lattiajärjestelmä, joka mahdollistaa joustavan lämpötilan säätämisen huoneessa.

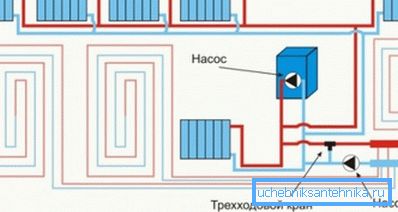

Tyypillinen kaaviokuva lämpöpatterien ja lattialämmitysjärjestelmän yhdistetystä liitännästä.

Vihje! Lattialämmitysjärjestelmän keräilijöiden rinnalla on mahdollista kytkeä myös pyyhekuivain, joka sijaitsee kylpyhuoneessa, suihkussa tai keittiössä.

johtopäätös

Riippumatta siitä, mikä järjestelmä on valittu, kaksikerroksisen talon lämmitys on tärkeä sisäisen infrastruktuurin kohde, ja tällaista työtä on lähestyttävä tietoisella tavalla, koska brutto- tai asennusvirheet voidaan poistaa vain lämpimällä kaudella.

Kaikki tarvittavat tiedot voidaan saada myös katsomalla videota tämän artikkelin lopussa tai lukemalla samanlaisia ​​materiaaleja verkkosivuillamme.
