Teemme lämmityskattilan omilla käsillämme

Tietysti omalla kädellä varustetun kattilan rakentaminen kiinnostaa monia yksityisten talojen omistajia, koska tämä on tehokas tapa säästää omaa rahaa, sekä moraalinen tyytyväisyys, jonka henkilö saa, kun hän tekee jotain omasta. Tehtaan yksikköä ei aina ole mahdollista ostaa korkean kustannuksensa vuoksi, koska tällaisten tuotteiden hinnat eivät sovi Venäjän keskimääräisen asukkaan palkkoihin.

Tulemme nyt selvittämään, miten tällainen lämmitin voidaan tehdä tiililämmönvaihtimella ja katsella mukana tulevaa videoleikkeenä.

Teemme kaiken itse

Yleiskatsaus

• Lämmityskattiloiden suunnittelu voi yleisesti ottaen olla hyvin erilainen kuin vastaavien, koska siinä otetaan huomioon paitsi yksikön polttoaineen teho ja tyyppi, myös sen yksilölliset ominaisuudet.
• Ensinnäkin se koskee lämmönvaihtimen suunnittelua, joka voi olla toisiinsa yhdistetyistä putkista, sekä teräslevystä valmistettuja putkia ja säiliöitä, mutta samalla suorittaa saman tehtävän ja samalla teholla.
• Tietysti, jotta tällainen solmu voitaisiin tehdä itsenäisesti, tarvitset jonkin verran kokemusta, ja koska vain kokenut hitsaaja voi valmistaa lämmityskattilan (lämmönvaihdin), silloin, jos sinulla ei ole ammattitaitoa tällä alalla, on parempi kutsua asiantuntija. Pidä mielessä, että sauma tarvitaan tässä erittäin laadukkaassa, koska säiliö sisältää vettä, joka pystyy tarttumaan kuiluun, jonka koko on alle mikronin.

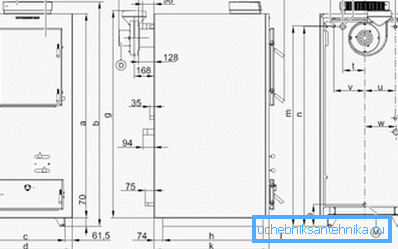

• Jos osaat työskennellä hiomakoneella (kulmahiomakoneella), jossa on lämmityskattilan piirustus silmien edessä, voit itsenäisesti valmistaa lämmönvaihtimen osia ja voit uskoa hitsaustyön ammattilaiselle. Mutta on erittäin tärkeää seurata tarkasti mittasuhteita ja mittasuhteita, muuten hitsaustyöt ovat yksinkertaisesti mahdotonta koon epäjohdonmukaisuuden vuoksi.
• Myös tässä tarvitset keittimen tai ainakin tiilijän taidot - sinun täytyy rakentaa tiiliä ja tiettyjen sääntöjen mukaan, koska jokaisella lämmityskattilan piirustuksella on omat ominaisuutensa niiden eri koon vuoksi.

Huom. Tarkastelemme useita malleja, joita voit tehdä joko itsenäisesti tai ammattimaisen hitsaajan avulla.

Vaihtoehto numero 1

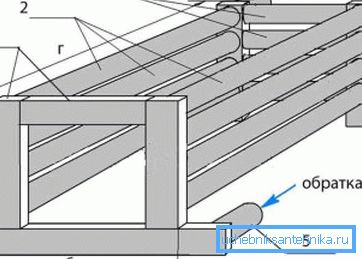

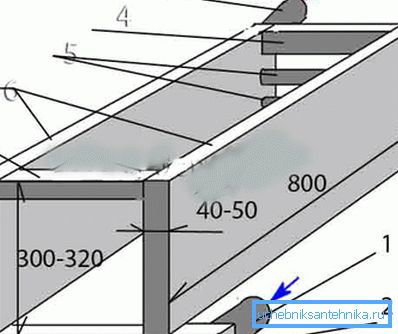

Pystysuoriin telineisiin käytettävä ontto profiili. Leikkaa pyöreät reiät, jotka vastaavat liitosputken halkaisijaa - tämä tehdään joko sähköhitsauksella tai kaasun leikkurilla. Tämä tehdään kahdelta puolelta ja samanaikaisesti, ja jokainen niistä on 60 mm: n profiilin puolella neljä reikää, joiden halkaisija on 50 mm ja neljä 40 mm 40 mm: n tasolla.

Rakenteen alaosassa leikataan myös pyöreä reikä, jonka halkaisija on 50 mm, pohjasta paluuseen (jäähdytetty vesi) ja vastakkaisesta reiästä vastakkaisella puolella yläosasta kuuman lämmönsiirtimen syöttämiseksi.

Huom. Hitsauksen jälkeen metallin pinnalla on joka tapauksessa särmäyksiä, mutta tällaisen työn tulisi olla mahdollisimman selkeä ja herkkä. Siksi poista kaikki tasossa olevat epätasaisuudet jyrsimen kanssa, ja reikien sisäpinnat tulisi tarvittaessa käsitellä pyöreällä tai puolipyöreällä tiedostolla.

Kun kaikki aihiot palautetaan alkuperäiseen tilaansa, tarvitset vaakasuunnassa tasaisen tason - se voi olla jopa puinen kilpi, joka on pudonnut laudoista, vain se on välttämätöntä imeä sitä etukäteen vedellä suojaamaan kipinöiltä.

Ohjeessa suositellaan ensin etu- ja takaseinien asennusta (hitsausta) ja vasta sitten kiinnittämään muut elementit. Nämä kaksi paneelia asennetaan tiukasti pystysuoraan toisiaan vastapäätä ja kaikki putket hitsataan, vain tämä työ tehdään paremmin avustajan kanssa, jotta osat voidaan kiinnittää oikeaan kulmaan.

Kun kehys on valmis, voit avata päät suorakulmaiseen profiiliin ja hitsata edellä mainitut syöttö- ja paluuputket. Kaikki - sinun täytyy nyt hioa saumat jauhimella ja tarkistaa rakenteen tiiviys kirjoittamalla vesi siihen ja jättämällä se 1-2 tunniksi. Siinä tapauksessa, jos työtä ei tehdä aivan laadullisesti, näet saumojen tummat täplät - nämä ovat vuotoja.

Vaihtoehto numero 2

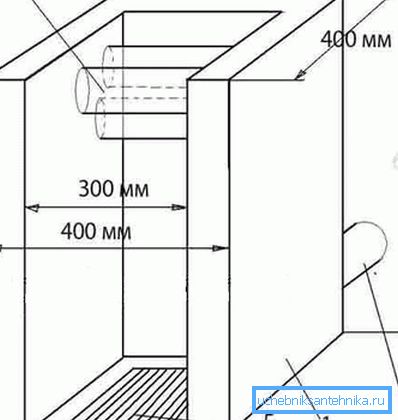

Huom. Jos lämmönkestävää teräslevyä, jonka paksuus on 3–5 mm, on saatavilla, lämmityskattilan asennus, tarkemmin sanottuna lämmönvaihtimen itse asennus voidaan yksinkertaistaa huomattavasti.

Tämä rakenne ei itse asiassa tarvitse yksityiskohtaisia ​​kommentteja, koska koko rakenne koostuu lähes kokonaan toisiinsa hitsatuista levyistä (kapasiteetista), jotka ovat yhteydessä toisiinsa putkimaisia ​​profiileja käyttäen.

Ja tietysti etu- ja takapuolelta on liitännät jäähdytysnesteen syöttämiseksi ja palauttamiseksi. Huolimatta tuotteen näennäisestä yksinkertaisuudesta, hitsaustyöt on suoritettava jälleen ammattilaisen toimesta, muuten on olemassa saumojen vuotamisen vaara.

Huom. Tämän rakenteen mitat voidaan muuttaa uunin koon mukaan. Samanaikaisesti putkimaisen profiilin ja teräslevyn paksuuden poikkileikkauksen on pysyttävä muuttumattomana.

asennus

Emme tarkoita yksityiskohtaisesti uunin asettamista koskevia sääntöjä ja parametreja, koska tämä on melko tilava aihe ja se on korostettava erillisessä artikkelissa - tarkastelemme yleisiä säännöksiä.

Kuten edellä mainitsimme, lämmittimen mitat voidaan muuttaa, mutta tässä tapauksessa keittimen mitat ovat melko sopivia maalaistalolle tai mökille, jonka pinta-ala ei ylitä 90-100 m² vakio (lämpöpatterit) lämmitysjärjestelmällä. Siksi on otettava huomioon, että kussakin lämmityslaitteessa ei ole enempää kuin 7–8 osaa, järjestelmä on kaksiputki, eikä toinen piiri (lämmitetty lattia) ole.

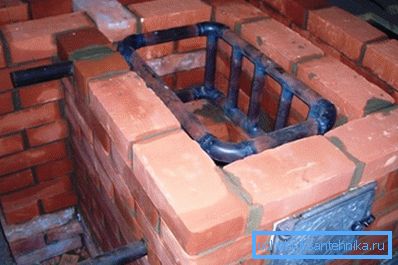

Ilman epäonnistumista uunin on perustuttava betonipohjaan, ja kaikkien parametrien on ehdottomasti noudatettava pystysuoraa ja vaakasuoraa, toisin sanoen 90 ° kulmaa. Lämmönvaihdin on sijoitettava siten, että sen yläosa on pienempi kuin syöttösilmukka, vähintään 10 mm - tämä tehdään estämään ilmaliikenteen häiriöt järjestelmässä.

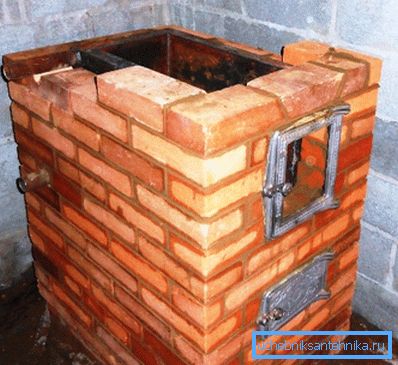

Lämmönvaihtimen ympärille rakennettujen seinien sijoittamisen tulisi ylittää sen korkeus vähintään 20-30 mm (puoli tiiliä), ja rakennuksen yläosa on katettu valurauta-valurautalevyllä, joka on erittäin kätevä kesämökille ja maalaistaloille. Samanaikaisesti valurautalevyn tulisi olla helposti irrotettava elementti (kuten kansi) pääsyn aikaansaamiseksi noken ennaltaehkäisevään puhdistukseen, mikä lisää huomattavasti yksikön tehokkuutta.

Pystysuora rakenne

Jos lämmityskattilan laite suunnitellaan vain lämmityspiirille, voit käyttää pystysuoraa kapeaa muotoilua, jossa on joko liesi, jossa on yksi liesi, tai se ei ole ollenkaan olemassa. Tällaisessa rakenteessa käytetään samaa lämmönvaihtinta, jota on kuvattu vaihtoehdossa nro 2, vain sen mitat tulisi mukauttaa uunin koon mukaan.

Taloudellinen vaihtoehto

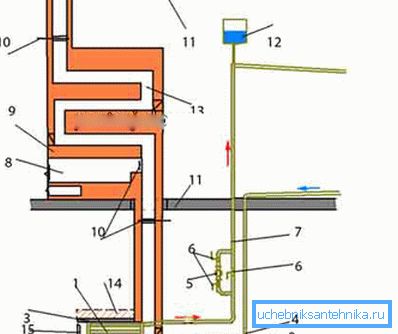

Tämä vaihtoehto tarkoittaa, että lämmityskattila sijaitsee joko kellarissa tai pohjakerroksessa - näin voit tarkkailla kattilan pohjan ja savupiipun yläleikkauksen välistä eroa, jonka on oltava vähintään 7 metriä!

Kiinnitä huomiota piirustukseen - kattilan savupiipulla (edellä) on joko liesi tai lämmityssuoja, kun taas kattilan tulee olla aivan liesi tai kilven alapuolella. Alarivi on, että kattilan savupiippu kulkee uunin luonnosjärjestelmän läpi. Kattilan tulipesän ulostulossa on venttiili, joka suljetaan kattilaa käytettäessä ja avataan uunin käytön aikana.

johtopäätös

Olemme kiinnittäneet huomiota vain yleisiin säännöksiin, miten lämmityskattila tehtiin omilla käsillämme, ja silloinkin nämä ovat vain muutamia halutuimmista vaihtoehdoista. Itse asiassa on olemassa monia erilaisia ​​järjestelmiä ja menetelmiä, ja jokainen niistä kannattaa harkita erillisessä artikkelissa.
