Tapaa sähkölämmityskattilat 220v

Voit ostaa lämmitys- tai elektrodikattilan 220 V talon lämmittämiseksi joko asuinpaikassasi tai verkkokaupoissa. Tärkein asia on kuitenkin laskea teho oikein niin, että riittää kodin lämmittämiseen.

Lisäksi sinun on otettava huomioon muut parametrit, esimerkiksi:

• rakennuksen johdotuksen poikkileikkaus suhteessa kokonaiskulutukseen;
• tai se, että verkon jännitteen vakaus.

Tietenkin on olemassa paljon erilaisia ​​vivahteita ja ilman niitä, kun asennat tällaisia ​​laitteita, yritämme siis tutustua tärkeimpiin.

Sähkökattilat

Tärkeimmät erot

Huom. Kaikki 220 V: n tai 230 V: n sähköverkossa toimivat sähkökattilat on jaettu kahteen pääluokkaan nesteen lämmitystavan mukaan. Yksi niistä lämmittää sitä putkimaisen sähkölämmittimen tai lämmityselementin kanssa ja toinen elektrodeilla ionisointimenetelmällä.

Valokuvan selitykset:

1. TENY - yksi ylhäällä ja kaksi alla;
2. Nestemäinen lämmönvaihdin;
3. Eristyskerros;
4. Paisuntasäiliö;
5. Turvaventtiili OB;
6. Paineanturi;
7. Hydro-ryhmä (syöttö- ja johdotusjäähdytin);
8. Lämmönvaihtimen ilmanvaihto: A - paluu järjestelmästä, B - syöttö järjestelmään

• Sähkökattilat, jotka toimivat lämmityselementeillä, asennetaan yleensä seinälle (asennetaan), niillä on melko houkutteleva ulkonäkö ja pieni koko, minkä ansiosta ne sopivat täydellisesti huoneen sisätilaan. Käynnistys termostaattiventtiilit automaattisessa tilassa antavat halutun lämmitysnesteen tason ylläpitääkseen vakaan mikroklimatilan huoneessa. Tätä helpottavat useat anturit, jotka valvovat nesteen lämpötilaa, mutta myös huoneen tilaa tilassa.

• Lämmitysputken kuori on yleensä valmistettu alumiinista, teräksestä tai titaanista, ja sen sisällä on nichromi-spiraali, jossa on kosketintankoja, ja kaikki tämä puristetaan putkeen kvartsihiekalla. Yksikön teho riippuu pääasiassa itse lämmityselementtien tehosta ja niiden lukumäärästä, kotitalousasennuksia (jopa 4 kW) käytetään 220V-verkosta (yksivaiheinen), mutta tehokkaampia laitteita tarvitaan jo 380V (kolmivaiheinen). Joissakin kattiloissa on apupumppu, joka helpottaa lämmityspiirin asentamista ja käynnistämistä.

• Jäähdytysnesteen täysin erilainen lämmitys tapahtuu elektrodityyppisissä kattiloissa, jotka, kuten sähkölämmittimet, toimivat 220V: n ja 380 V: n vaihtelevassa verkossa (yksivaiheinen ja kolmivaiheinen), ja vaiheiden määrä riippuu yksikön tehosta. Mutta elektrodilaitteiden tyyppi eroaa paitsi lämmityksen periaatteesta myös pienemmästä virrankulutuksesta, vaikka niiden ja muiden samankaltaisten tulostustietojen omaavien laitteiden hinta on suunnilleen sama.

• Tällaisissa kattiloissa on asennettu kaksi polaarista elektrodia, jotka sijaitsevat suoraan kuumennetussa nesteessä ja ionisointiprosessi tapahtuu tässä. Verkossamme virran taajuus on 50 Hz, joten napaisuus muuttuu niin monta kertaa sekunnissa, että ionit muuttavat liikesuunnan. Tällaisesta taajuudesta ne kuumenevat, ts. Jäähdytysnestettä lämmitetään.
• Tällaisten laitteiden turvallisuus on mahdollista huomata - nesteen vuotamisen sattuessa järjestelmä pysäyttää työnsä, koska elektrodipiirin piirin materiaali häviää yksinkertaisesti. On käynyt ilmi, että lämmityselementeissä piiri sulkee nichrome-kierteen ja tässä - jäähdytysneste itse.

HUOM! Haluan heti hälventää niiden käyttäjien huolenaiheet, jotka eivät tunne sähkölainsäädäntöä - virta kulkee lyhimmän vastuksen polulla - tässä tapauksessa - elektrodien välillä ja vaara-alue on vain niiden välissä. Järjestelmässä oleva lämmönsiirto ei ole jännitteinen, joten se on turvallista, kuten ohjeita kattilan käytöstä kerrotaan siitä.

Tenovyn mallit

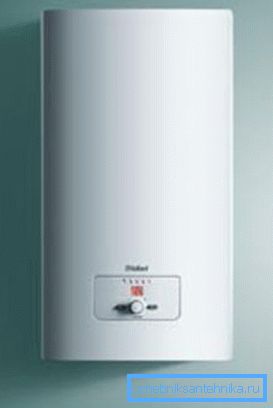

Ylemmässä kuvassa näkyy WAILLANT eloBLOCK TEN-sähkökattila. Tällainen muutos on johtava asema maailman standardeissa paitsi teknisissä ominaisuuksissa myös suunnittelussa, mikä mahdollistaa lämmityslaitteen täydellisen sovittamisen huoneen sisätilaan.

Laitteen teho eri muunnelmilla voi olla 6 - 28 kW, joten eri malleja voidaan käyttää joko _?220V tai _?380V - kaikki riippuu laitteen kulutetusta ja tuotetusta tehosta.

WAILLANT eloBLOCK -laitteen maksimilämmityslämpötila on 85 ° C, jossa on 7 litran paisuntasäiliön tilavuus, minimipaine on 0,8 bar ja enintään 3 baaria. Käytön aikana on suositeltavaa pitää paine 1-2 baarin sisällä, vaikka tätä indikaattoria voidaan tietenkin tarvittaessa muuttaa. Laitteen korkeuden / leveyden / syvyyden mitat ovat 740x410x330 mm, joiden massa on 34 kg.

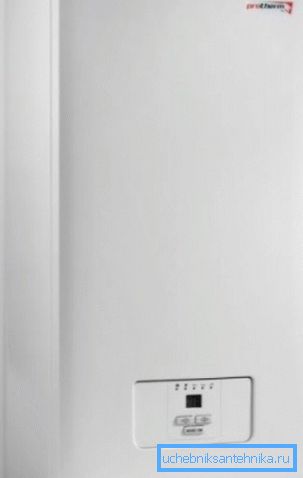

Saranoidun PROTHERM 12K -tyypin TENOV-yksi-planimetrinen boileri edustaa lämmitysyksikköä, jossa mallit 6K ja 9K toimivat muuttuvasta verkosta 220B. Mutta 12K, 18K, 21K, 24K malli on jo liitetty kolmeen vaiheeseen _?380V, mutta samalla 6K- ja 9K-malleilla on myös mahdollisuus kolmivaiheiseen liitäntään.

Laitteessa on 2 lämmityselementtiä, joiden teho on kuusi, nimellisteho 6 kW ja keskimääräinen tehokkuus 99%. Veden maksimilämpötila on 85 ° C, pumpun suurin käyttöpaine on 0,8 bar, vähimmäisarvo on 3 bar, suositeltu 1-2 bar.

Elektrodimallit

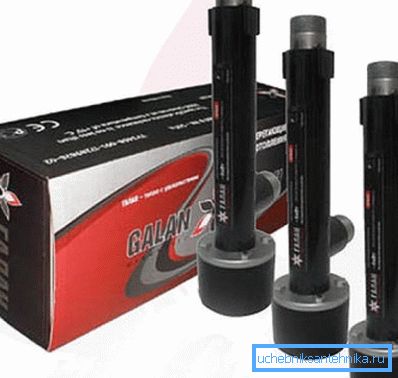

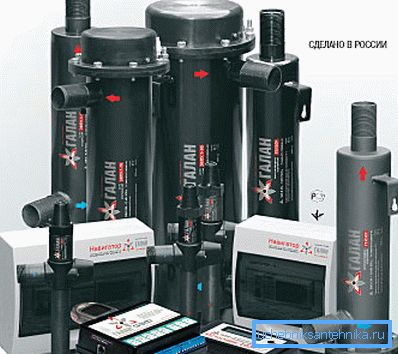

Venäjällä, useimmiten myymälöissä, löytyy Galanin kotimaisen valmistajan tuotteita, ja tämä on erittäin hyvä, koska tällaiset yksiköt voivat lämmittää huoneen millä tahansa alueella ja pystyä selviytymään tästä huonommin kuin kalliit tuodut analogit.

Tällaiset laitteet voidaan asentaa helposti omin käsin, jos ymmärrät lämmityspiirit. Virtaustyyppisiä ionilämmittimiä käytetään laajalti sekä patteripiireissä että lattialämmitysjärjestelmissä - tärkein edellytys on, että kattila on pystyasennossa ja syöttöputken yläpuolella.

Taulukko kattiloiden tehon ja huoneen koon välillä

Huom. Taulukossa on esitetty valmistajan Galanin muutokset, mutta niitä parannetaan jatkuvasti. Siksi näitä parametreja voidaan havaita vain yleisesti, mutta ne eivät kuvaa tarkasti yhtä tai toista tyyppistä kattilaa.

johtopäätös

Kuten näette, minkä tahansa sähkökattilan asentaminen monimutkaisuuden kannalta on paljon yksinkertaisempaa kuin kaasu-, nestemäisen polttoaineen ja jopa kiinteän polttoaineen yksiköiden asentaminen, koska sinun ei tarvitse ratkaista polttotuotteiden uupumiseen liittyvää ongelmaa. Tässä artikkelissa on videoleike, joka auttaa sinua tutustumaan paremmin materiaaliin.
