Suljetut ja avoimet lämmitysjärjestelmät: ominaisuudet

Jos sinun ei tarvitse kytkeä kuumaa vettä, et todennäköisesti välitä, millainen lämmitysjärjestelmä sinulla on - avoin tai suljettu (paitsi akateeminen kiinnostus). Avoin näkymä on kuitenkin yksinkertaisin ja itsenäisin.

Jäähdytysnesteen kierto voi tapahtua luonnollisella tavalla termodynamiikan lakien mukaisesti, koska kattilan ulostulossa on lisääntynyt paine, mutta se voidaan myös pakottaa. Tarkastellaan lähemmin niiden eroja, positiivisia ja kielteisiä puolia, ja lisäksi näytämme teeman videoleikkeen.

Erottamiskyky

Avoin järjestelmä

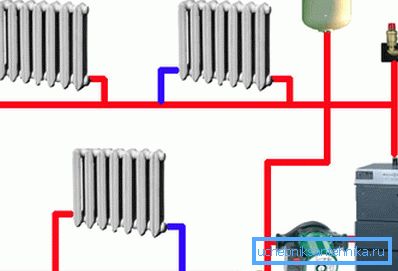

Huom. Avoin lämmitysjärjestelmä sisältää paisuntasäiliön, joka ei ole hermeettisesti suljettu. Näin ollen vesi haihtuu ja lisätään lämmitysjärjestelmään ulkopuolisista lähteistä (kaivoista tai keskitetystä vesijärjestelmästä).

Yleensä avoimen tyyppisissä järjestelmissä kiertovesipumppua ei käytetä, joten sen toiminta ei riipu kolmannen osapuolen energialähteistä - voimajohdot tai dieselpolttoaineen generaattori. Kuitenkin käsky ei kuitenkaan estä millään tavoin sulkupumppua kattilan paluuputkeen, mikä lisää kiinteän polttoaineen kattilan, liesi tai takan tehokkuutta vesivaipalla noin puolella.

Erittäin tärkeä ero tällaisessa järjestelmässä on kuitenkin se, että se voi toimia itsenäisesti ilman sähköä tai maakaasua, ja se voidaan asentaa alueille, jotka on kokonaan katkaistu kaikesta viestinnästä.

Ottaen huomioon, että avoin järjestelmä vesi kiertää melko hitaasti (klassinen versio ilman apupumppua), lämmitysputket valitaan halkaisijaltaan vähintään 40 mm, koska on tarpeen varmistaa niiden asteittainen lämmitys vaurioiden välttämiseksi.

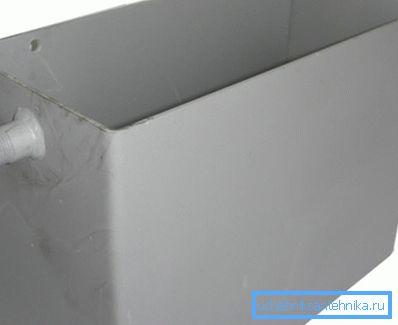

Lisäksi teräksestä tai muovista valmistetun paisuntasäiliön tulisi joka tapauksessa sijaita lämmityspiirin yläpuolella sen varmistamiseksi, että järjestelmä on täytetty vedellä tästä säiliöstä.

Tällaisissa ääriviivoissa vaakasuorien putkien kaltevuus on pakollinen - tämä tehdään jäähdytysnesteen normaalin kiertoon. Laskelmien mukaan tällaisen kaltevuuden tulisi olla 0,01% kattilan jäähdytysnesteen syöttöpisteestä, mutta tätä vaihtoehtoa on vaikea laskea - asennuksen aikana on huomattavasti helpompaa havaita noin 8-10 mm: n kaltevuus juoksumittaria kohden ja varmistat tämän järjestelmän asianmukaisen levityksen.

Avoimen järjestelmän edut ja haitat

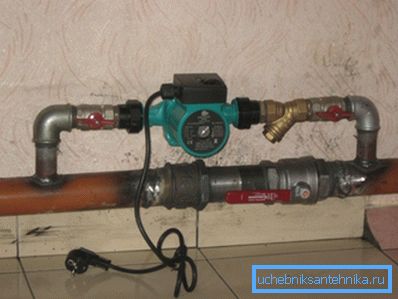

• Avoimen lämmitysjärjestelmän tärkein etu on sen absoluuttinen riippumattomuus kolmansien osapuolten energialähteistä, eli se voi toimia molempien kanssa (kiertopumpun kytkemisen yhteydessä) ja ilman niitä, kun kiertovesipumppua ei ole aktivoitu. Toisin sanoen, kun haluat aloittaa pakotetun kierrätyksen, sulje venttiili, joka sijaitsee ohitusputken (katso kuva edellä) väliin, veden virtaus ja se liikkuu apupumpun läpi. Kun sähköä ei ole, tämä venttiili avautuu, mutta sulkeutuu iskun, pumpun eteen, ja jäähdytysneste kiertää luonnollisesti.
• Tällainen järjestelmä on helppo kytkeä kattilaan, koska erityistä tietoa ei tarvita tässä esimerkiksi sähkö- tai kaasulaitteen asennuksessa. Tässäkin kattilana voidaan käyttää myös tiiliä, jossa on säiliö veden lämmittämiseksi.
• Täällä polttoaine voi palvella paitsi kivihiiltä ja polttopuuta myös erilaisia ​​orgaanisia jätteitä, jotka voivat olla kotitaloudessa.
• Avoimen järjestelmän tärkein haittapuoli on tarve tyhjentää vesi, kun kattilan on pakko pysähtyä, ja myös piirin melko hidas, vaikkakin yhtenäinen.
• Jäähdytysnestettä ei voi käyttää jäätymisenestoaineella, ja lisäksi sinun on jatkuvasti seurattava nesteen tasoa paisuntasäiliössä, alhainen hyötysuhde.
• Suuri vaara syntyy, kun lentoliikenteen ruuhkat muodostuvat - on äärimmäisen vaikeaa karkottaa ilmaa piiristä luonnollisella tavalla.. Tämä tapahtuu pumppaamalla vettä järjestelmään.

Suljettu järjestelmä

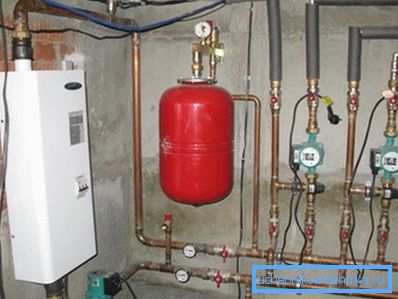

Huom. Lämmitysjärjestelmän suljetun tyypin pääasiallinen ero on kaikkien sen komponenttien tiiviys ja veden haihtuminen täällä on täysin poissa. Jäähdytysnesteen kierto suljetuissa piireissä on mahdollista vain pakotettuna (kiertopumpuna). Koko järjestelmä koostuu lämmittimestä, putkista, lämpöpattereista (lattialämmitys) ja paisuntasäiliöstä.

Tapauksissa, joissa jäähdytysnesteen paine piirissä nousee normin yläpuolelle, virtausventtiili aktivoidaan paisuntasäiliössä ja ylimääräinen neste virtaa sinne, jolloin vakiintuu kokonaispaine.

Kun veden lämpötila laskee, paine laskee, mutta kiertovesipumppu palauttaa sen puutteen, pumppaamalla automaattisesti tarvittavan määrän vettä halutun arvon saavuttamiseksi. Yleisesti ottaen tässä polttoainelaitteisto suorittaa ilmanpoistotoiminnon.

Hyvin tärkeä ja peruskorjaus ilmanpoistoon on paisuntasäiliö, joka koostuu kahdesta puolikkaasta (tämä näkyy ylemmässä kuvassa), joka on rullattu reunoilla. Tämän säiliön sisällä on kalvo tai kalvo, joka on valmistettu kuumuutta kestävästä kumista.

Säiliössä on tietty määrä kaasua, useimmiten typpeä (jos se pumpataan valmistajan toimesta), mutta se voi myös olla normaalia ilmaa, joka kerääntyy siellä tarvittaessa.

Sisäpuolella säiliö jakautuu kalvon kahteen osastoon - yhdessä niistä on typpeä tai ilmaa, ja toisessa - ylimääräistä lämmönsiirtolaitetta, joka puristetaan siellä paineen alaisena turvaventtiilin kautta, kun taas kaksi materiaalia eivät pääse kosketuksiin keskenään. Kun neste jäähtyy, sen paine säiliössä laskee ja kaasu toisesta osastosta kumikalvon läpi työntää sen takaisin.

Suljetun lämmitysjärjestelmän edut ja haitat

• Suljettujen lämmitysjärjestelmien edut sisältävät melko kätevän asennuksen (säiliö voidaan asentaa mihin tahansa piirin ylä- ja alapuolelle), samoin kuin veden tason jatkuvaa seurantaa.
• Jotta tällainen järjestelmä voidaan suojata sulatukselta, on mahdollista käyttää pakkasnestettä. Huonelämpötilaa voidaan säätää lisäämällä tai pienentämällä lämmityspiirin nestemäärää, kun taas paine voidaan säätää itsenäisesti.
• Järjestelmään voidaan kytkeä lisälämmityslähde, toisin sanoen varmuuskattila sekä tällaiset kattilat voivat toimia samanaikaisesti.
• Luonnollisen haihtumisen puuttuessa ei ole tarvetta syöttää ulkoisesta lähteestä (hyvin tai keskitetystä vesihuollosta).
• Mutta on olemassa lukuisia haittoja, esimerkiksi kattilan keskeytymätön toiminta riippuu suoraan kiertovesipumpun toiminnan sähköstä, ja lisäksi lämmittimillä on korkea hinta.
• Lisäksi voi olla ongelma paisuntasäiliön sijoittamisessa - se on täytetty jäähdytysnesteellä 30-60%, kun taas pienin prosenttiosuus laskee suuriin säiliöihin, joiden tilavuus voi olla useita tuhansia litraja. Mutta itsenäisissä piirissä tämä ongelma ei ole merkityksellinen.

johtopäätös

Mikä tahansa edellä mainituista järjestelmistä, voit aina, tietyillä taidoilla, asentaa omia käsiäsi. Mutta sekä yhdessä että toisessa tapauksessa on erittäin tärkeää määrittää kattilan teho oikein, mikä riittää tietylle alueelle.
