Solmujen sekoittaminen lämpöeristettyyn lattiaan: laite ja

Lattialämmitysjärjestelmä on erinomainen lisä jäähdyttimen lämmitykseen. Toisin kuin perinteiset paristot, se kuuluu kuitenkin matalan lämpötilan lämmityslaitteisiin, joten kun näitä järjestelmiä käytetään yhdessä, lämmitetyn lattian sekoitussolmut on välttämättä asennettu. Seuraavassa tarkastellaan lähemmin, mitä nämä laitteet ovat, mitä elementtejä ne muodostavat ja mitä toimintoja ne suorittavat.

Miksi käyttää sekoitusyksikköä

Ymmärtääkseen, miksi tarvitset mikserin vedenlämmittävälle lattialle, sinun täytyy ensin selvittää, miten järjestelmä toimii, mitä teemme alla. Siten lämpöpattereille ja lattialämmityksille toimitetaan sama lämmönsiirto. Lisäksi se lämmitettiin maksimiin, so. lämpötilaan, joka vaaditaan lämpöpattereille (enintään 95 astetta).

Samaan aikaan lattiapinnan lämpötila ei saa terveysvaatimusten mukaisesti ylittää 30-31 astetta, muuten tällaisella lattialla käyminen olisi epämukavaa. Tästä syystä piiriin syötetyn jäähdytysnesteen lämpötila on tasoitteen paksuudesta ja lattiapinnoitteen tyypistä riippuen 35-55 astetta.

Tästä seuraa, että vettä ei voida syöttää suoraan kattilasta piiriin, koska sen lämpötila voi ylittää sallitun rajan. Laskua varten lämpösekoittimelle levitetään lämpösekoitinta lämpimään lattiaan. Se sekoittaa kuumaa jäähdytysnestettä kylmempään, ts. paluulinja

Kiinnitä huomiota! Jos talon tai huoneiston lämmitys toteutetaan matalan lämpötilan piirien avulla, sekoitusyksiköitä ei asenneta, koska tässä tapauksessa ei ole järkevää käyttää niitä.

Laitteen sekoitussolmu

Perinteisesti tarkasteltavan sekoittimen toimintaa voidaan kuvata seuraavasti:

• Kuuma jäähdytysneste syötetään lämmityskollektoriin ja lepää lämmitetyn lattian sekoitusventtiilillä termostaatilla.
• Jos jäähdytysnesteen lämpötila on alhaisempi kuin vaadittu lämpötila, venttiili aktivoituu, minkä seurauksena kuumaa jäähdytysnestettä syötetään.
• Heti kun lämpötila saavuttaa halutun arvon kuumien ja kylmien nesteiden sekoittamisen seurauksena, venttiili sulkeutuu kuumaa nestettä.

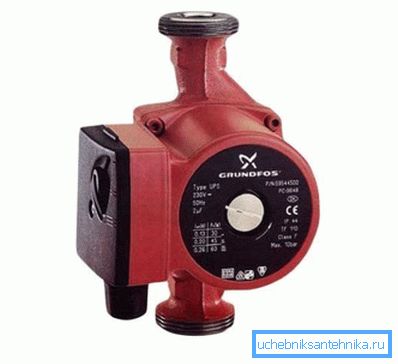

Minun on sanottava, että lämmitetyn lattian sekoitusryhmää ei tarvita ainoastaan ​​lämpötilan säätämiseksi, vaan myös jäähdytysnesteen kiertämiseksi lämmitysjärjestelmän piiriin. Siksi järjestelmä koostuu seuraavista peruselementeistä:

Näiden kahden pääelementin lisäksi järjestelmä voi olla myös:

• Ohitus - suojaa sekoitusyksikköä ylikuormitukselta.
• Sulku- ja tyhjennysventtiilit.
• Ilmanvaihto

On huomattava, että sekoituslämmönvaihdin on asennettava ennen piiriä, mutta sen asennuspaikka voi olla erilainen:

• Huoneessa, jossa järjestelmä on toteutettu lämmin lattia.
• Kattilahuoneessa.
• Lähellä keräilykotelossa.

Sekoitusyksiköiden tyypit

Suurin ero termo-sekoittimien toiminnassa on jakelu- venttiilien suunnittelussa. Yleisimmät ovat kaksisuuntaiset ja kolmisuuntaiset laitteet. Alla on yksityiskohtainen kuvaus niiden ominaisuuksista.

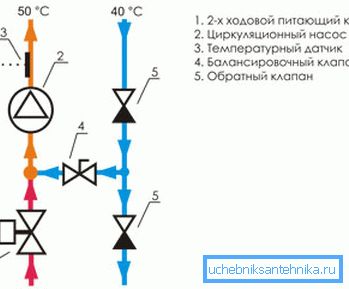

Kaksisuuntainen venttiili

Kaksisuuntaisia ​​venttiilejä kutsutaan myös ruokinnaksi. Tässä laitteessa on asennettu termostaattinen pää, joka sisältää nestesensorin, joka vastaa jäähdytysnesteen lämpötilan tarkkailusta, joka menee lämmitysjärjestelmän piiriin.

Jäähdytysnesteen sekoittaminen suoritetaan edellä kuvatun periaatteen mukaisesti, ts. paluuvirta toimitetaan jatkuvasti ja kuuma neste vain tarvittaessa.

Tämän mallin etuja ovat:

• Järjestelmä ei koskaan ylikuumene, mikä lisää sen käyttöikää.
• Venttiilin virtauskapasiteetti on merkityksetön, mikä takaa tasaisen lämpötilan säädön, ts. Ilman äkillisiä muutoksia.

Näistä syistä useimmat asiantuntijat, kun asennat sekoittimen lämpimään lattiaan omin käsin, käyttävät kaksisuuntaisia ​​venttiilejä.

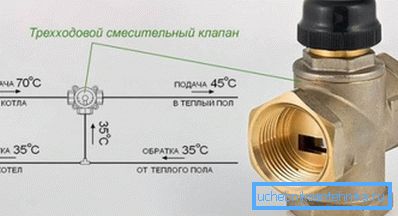

Kolmisuuntainen sekoitin

Tämä laite yhdistää kaksi toimintoa:

• Ohisyöttöventtiili.
• Ohjausventtiilin tasapainotus.

Sen pääominaisuus on se, että se sekoittaa kylmän paluulinjan ja kuuman jäähdytysnesteen. Kolmisuuntaiset venttiilit on usein varustettu toimilaitteilla säästä riippuvien ja termostaattisten laitteiden ohjaamiseksi.

Uskotaan, että kolmisuuntaiset sekoittimet ovat yleisiä ja välttämättömiä suurissa järjestelmissä sekä järjestelmissä, jotka käyttävät säästä riippuvia säätimiä.

Heillä on kuitenkin joitakin haittoja:

• Ei ole suljettu pois mahdollisuutta syöttää lämmitetyn lattian ääriviivaan kuuman lämmönsiirtimen termostaatin signaali, jonka lämpötila on 95 astetta. Tämä voi johtaa putken vaurioitumiseen ylipaineesta johtuen. Lisäksi äkilliset lämpötilan muutokset lyhentävät järjestelmän käyttöikää.
• Jopa pienin muutos laitteen asetuksissa voi johtaa merkittävään muutokseen lämpötilassa piirissä, joka liittyy laitteen suureen kaistanleveyteen.

Kiinnitä huomiota! Järjestelmän kestävyys riippuu sekoitusyksikön laadusta ja valittujen materiaalien laadusta. Siksi näihin kohtiin on kiinnitettävä erityistä huomiota järjestelmän suunnitteluvaiheessa.

Laitteiston asennuksen ominaisuudet

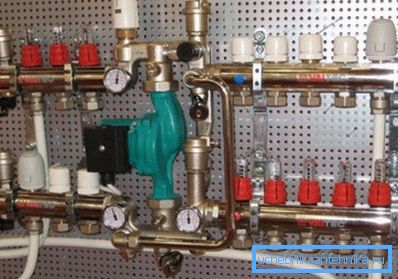

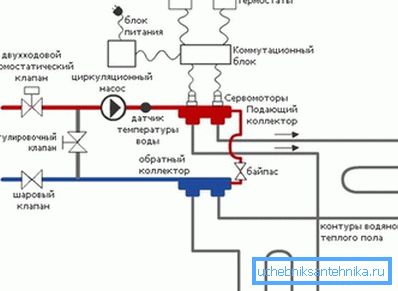

Laitteiden liittämiseen on varsin vähän vaihtoehtoja. Alla on sekoituspaikan suosituin lattialämmityksen järjestelmä.

Sen avulla voit koota järjestelmän itse kytkemällä kaikki tärkeät elementit peräkkäin:

• kattila;
• Jakelukeskus;
• Pipeline.

Ennen jakelulaitteen asennusta on asennettava suojaava metallikotelo, joka voi olla auki tai kiinni. Joissakin tapauksissa solmu on asennettu täysin auki, ts. jalustan muodossa. Tässä tapauksessa pääsy siihen on yksinkertaistettu, mutta yhteyssuojaus kärsii.

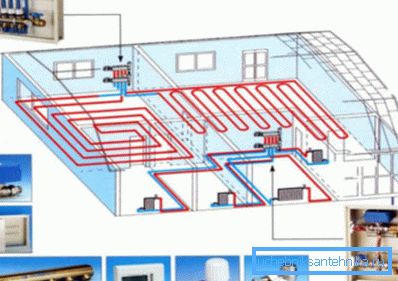

Kaapin paikka valitaan pääsääntöisesti piirien sijainnin mukaan. Jos käytössä on useita haaroja, on suositeltavaa asentaa kaappi keskelle, samalla etäisyydellä ääriviivoista ja lähellä pääputkia. Tällainen keskimmäinen sijainti tarjoaa parhaan hydraulisen suorituskyvyn.

On parempi aloittaa kokoonpano omin käsin asentamalla lämpömittari ja sulkuventtiilit, jotka tulisi sijoittaa kaikkiin piirien ulostuloihin. Useimmiten syöttö- ja paluuvirtauksen säätämiseen tarkoitetut osat toimitetaan joukossa keräilysarjaa.

Järjestelmään keskittymällä voidaan jakaa jakelusolmu oikein ja melko nopeasti, liittää siihen syöttö- ja poistoputket ja varmistaa myös, että yksi tai useampi piiri voidaan sulkea, mikä saattaa olla tarpeen järjestelmän käytön aikana.

Osien kytkentä suoritetaan kompressoriliittimillä, asennussarjalla, joka sisältää:

• pähkinät;
• holkit;
• Ring-leikkeet.

Vihje! Järjestelmän asennuksessa on parempi käyttää messinkiä, vaikka niiden hinta on korkeampi. Tämä johtuu siitä, että rasva ei asu käytännössä sisäseinään.

Tapauksissa, joissa osien halkaisija ei vastaa, käytetään sovittimia.

Lyhyt asennusohjeet ovat seuraavat:

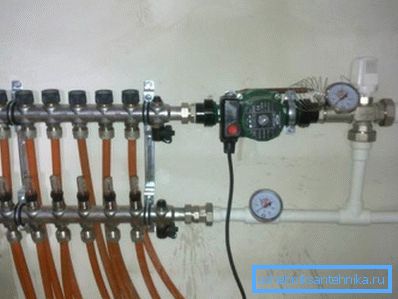

• Ensinnäkin jakelulaitteeseen on liitetty kaksi putkea - jäähdytysnesteen syöttö ja paluuvirta.
• Liitä sitten ääriviivat.
• Sitten järjestelmäelementit asennetaan seuraavaan järjestykseen:

• kiertopumppu;
• ilmalukko;
• tyhjennysventtiili;
• kolmisuuntainen sekoitin.

Tämän järjestelmän avulla voit hallita lämmitysprosessia täysin.

Kiinnitä huomiota! Kuvatun järjestelmän toiminta on täysin riippuvainen lämmityskattilasta - lämpötilan alentaminen tai jäähdytysnesteen virtauksen rajoittaminen johtaa lämmitetyn lattian lämpötilan laskuun.

Täällä itse asiassa kaikki jakelusolmujen asennuksen peruselementit.

johtopäätös

Sekoitusyksiköt ovat välttämätön osa lämmitysjärjestelmiä, joissa yhdistyvät perinteiset lämpöpatterit lämpimään lattiaan. Lisäksi lämmitetyn lattian kestävyys riippuu jakelijan laadusta. Siksi sen asennuksen laatuun ei pitäisi kiinnittää vähemmän huomiota kuin lämpimän lattian asettaminen.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
