Silitysrauta-lämpöpatterit: suunnitteluominaisuudet,

Valurautaiset Neuvostoliiton lämmityspatterit ovat hyvin tunnettuja monien vanhojen asuntojen tai maalaistalojen omistajille, joissa lämmityslaitteet eivät ole muuttuneet yli kaksikymmentä vuotta.

Nykyään voit ostaa vanhoja epämääräisiä paristoja kevyempiä, tyylikkäitä ja edullisia lämmittimiä, jotka on suunniteltu varustamaan autonomiset tai keskitetyt järjestelmät.

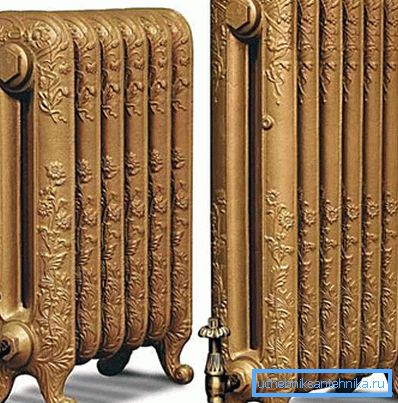

Lämmityslaitteet on sisustettu pronssilla

Vaikuttaa siltä, ​​että raskaat valurautarakenteet ovat menettäneet merkityksensä kokonaan, mutta itse asiassa näitä laitteita valmistetaan edelleen. Lisäksi nykyaikaiset valurauta-lämpöpatterit on helppo hankkia eri puolilla maailmaa olevista ihmisistä, ja siitä käy ilmi, että siihen on useita ilmeisiä syitä.

Tässä artikkelissa puhumme siitä, mitä nykyaikainen valurauta-säteilijä on ja mitkä ovat sen edut ja haitat. Tässä artikkelissa esitettyjen tietojen perusteella voit tehdä asianmukaisen johtopäätöksen ja päättää ostaako tällaiset paristot rakennusten lämmitysjärjestelmiin vai ei.

Perustiedot

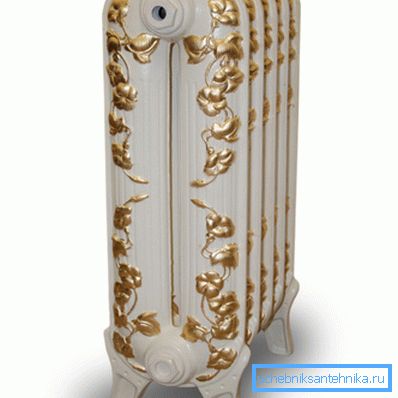

Kuumankestävät emalit

Rauta-jalat-lämpöpatterit tai niiden analogit, jotka on tarkoitettu seinään asennettaviksi, ovat poikkileikkauslaitteita. Nämä laitteet on tarkoitettu käytettäviksi keskuslämmitysjärjestelmissä asuin-, julkisissa ja teollisissa rakennuksissa.

Näiden laitteiden erottuva piirre on merkittävä lämpökapasiteetti, jolla on suhteellisen pienet mitat. Tämän luokan lämmityslaitteiden valinta keskitettyihin järjestelmiin ei ole vahingossa, koska valurauta kestää korroosiota huolimatta lämmönsiirtimen huonosta laadusta.

Valmiiden paristojen säilytys

Harmaasta valuraudasta KCH30-6F valmistetut lämpöpatterit ovat vahvoja ja kestäviä, koska yksittäisten mallien toimintatilastot ovat yli 70 vuotta.

Tällainen resurssi on kuitenkin ainutlaatuinen tapaus, koska 30-40 vuoden kuluttua risteystiivisteet hajoavat kokonaan, mikä on korvattava. Lisäksi kolmen tai neljän vuosikymmenen kuluessa jäähdytysaineella täytetyt sisäiset kanavat tulevat leimautuneiksi.

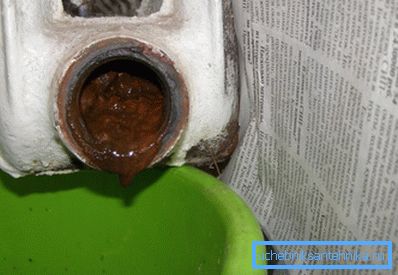

Kuvassa rautatakun tukkeutuminen

Vapautusten ulkonäkö johtuu siitä, että jäähdytysaineessa on suuri määrä mikropainoja, jotka pitkään vaikuttavat sisäpintoihin, kuten hankaaviin hiukkasiin.

Tämän seurauksena karkeat seinät kerääntyvät erilaisiin kerrostumiin itsestään ja kanavan kapasiteetti pienenee jyrkästi. Siksi, kun valitset, mitä ostaa teräspattereita tai valurautaa, kiinnitä huomiota järjestelmän jäähdytysnesteen laatuun.

Rakentamisen ominaisuudet

Kaaviossa rautasäteilijä MS 90

Yhden kappaleen kanavien lukumäärän mukaan yksikanavaiset ja kaksikanavaiset valurauta-lämpöpatterit ovat erilaisia. Lämmittimien kapasiteetti riippuu kanavien lukumäärästä ja halkaisijasta (jäähdytysaineen määrä, joka voi kulkea tietyn ajan kuluessa).

Valurautalaitteiden lämmityslaitteet vaihtelevat osien lukumäärän ja runkokoon mukaan. Vakioasennussarjassa on 4-8 osaa, joissa on mahdollisuus rakentaa. Keskipiste ja lohkojen lukumäärä valitaan ikkunan aukon kokoonpanon ja tämän aukon ja lattian välisen etäisyyden mukaisesti ja lattiatilan mukaisesti.

Mitkä valuraudat ovat parempia? Parhaiten valitut laitteet osoittavat parhaat ominaisuudet.

Tärkeää: Jos osioiden lukumäärä ylittää vaaditun määrän, huone on kuuma ja sen pitää pitää ikkuna auki suurimman osan ajasta. Tosiasia on, että keskitetty lämmitysjärjestelmä ei merkitse mahdollisuutta säätää lämpötilaa, ja siksi on tarpeen kompensoida ilman liiallinen lämmitys ilmanvaihdon avulla. Toisaalta, jos osien lukumäärä on riittämätön, huone on kylmä.

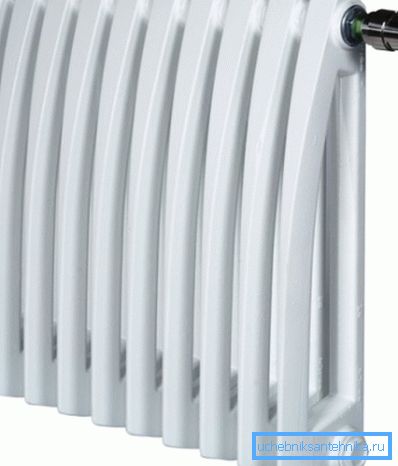

Esimerkki siitä, miten nykyaikaiset valkoiset valurauta-lämpöpatterit ovat alhaalla

Paristojen valinnassa on osien lukumäärän lisäksi otettava huomioon sellaiset parametrit kuin keskipiste ja tuotteen syvyys.

Keskimmäinen etäisyys on etäisyys ylemmän tulon keskikohdasta alemman reiän keskipisteeseen. Nykyaikaisissa laitteissa tämä etäisyys voi olla 350 - 1500 mm. Lohkojen syvyys on 50 - 140 mm.

Erilaisia ​​kokoja voit valita laitteen, joka sopii parhaiten lämmitysjärjestelmän suunnitteluun.

Kaavio osioiden lukumäärän laskemiseksi

Kappaleiden kapasiteetti ja tarvittavat työkalut

Ennen kuin asennat lämpöpatterit omaan käteesi lämmitykseen, sinun on laskettava sopiva määrä jaksoja.

Tärkeää: Jotta osien lukumäärää voitaisiin lisätä tai pienentää, käytetään erityistä jäähdyttimen avainta. Avain kulkee akun sisääntulon läpi tarvittavan määrän merkkejä. Jokainen näppäimen merkki vastaa osien leveyttä, minkä seurauksena akkua voidaan lyhentää tai kasvattaa niin paljon kuin tarpeen.

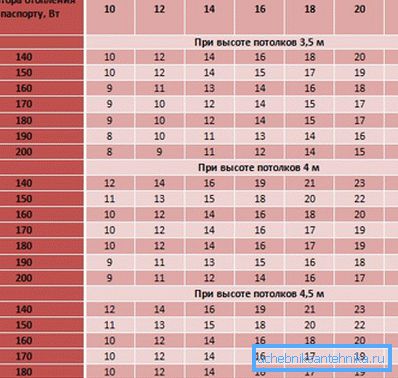

Luvun laskentataulukko

Lämmittimien leveyden laskeminen voidaan tehdä kahdella tavalla: online-laskimen avulla ja itsenäisesti seuraavan kaavan avulla.

Standardin mukaan, jotta huoneen lämpötila pysyisi optimaalisena, lämmityslaitteiden tulisi tuottaa 100 W tehoa 1 m? Laskelmissa käytetään seuraavaa kaavaa I = S * 100 / P.

Tässä kaavassa

  • I - vaadittu määrä jaksoja;
  • S - tilojen pinta-ala;
  • P - yhden osan lämmönsiirto tuotteen passidatan mukaisesti.

Valurautaparistoissa, joiden keskipiste on 500 mm, P-arvo on 145 wattia.

Aiemmin lueteltujen tekijöiden lisäksi on suositeltavaa ottaa huomioon seuraavat hetket:

  • lasityyppi, koska eri ikkunoille on tunnusomaista erilaiset tiiviysparametrit;
  • ulkoisten seinien lukumäärä, koska mitä enemmän niistä, sitä suurempi on lämpöhäviö;
  • tilaa tilan yläpuolella (ullakko tai lämmitetty ullakko);
  • katon korkeus huoneessa (kerroin on 1, jos katon korkeus on 2,5 metriä);
  • ikkunoiden lukumäärä huoneessa.

Edut ja haitat

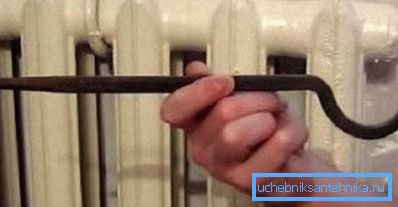

Reiän kannatin raskaiden paristojen asentamiseen

Nykyaikaiset kauniit valuraudan lämmityspatterit osoittavat seuraavat edut ja haitat, joita tulisi harkita sopivaa vaihtoehtoa valittaessa.

etuja:

  • Korroosionkestävyys, mikä on erityisen tärkeää keskitettyjen järjestelmien osalta, joissa on heikkolaatuinen jäähdytysneste;
  • Korkea lämpöpäästö;
  • Suuri teho ja sen seurauksena ilman nopea lämpeneminen huoneessa;
  • Pitkä käyttöikä (vähintään 25 vuotta vanha);
  • Matala hydraulinen vastus;
  • Kanavien osuuden suuri halkaisija ja tämän seurauksena kohtuullisen mittakaavan muodostumista;
  • Kyky valita tarvittava määrä jaksoja;
  • Asennuksen yleisyys (seinällä, lattialla tai lattialla yhdessä seinänpitimien kanssa);
  • Yksinkertaiset asennusohjeet käyttämällä käytettävissä olevaa työkalua;
  • Korkea ylläpito, vaurioituneen osan vaihtamisen mahdollisuuden vuoksi.

haittoja:

  • Nykyaikaisen mallin korkea hinta verrattuna alumiiniin ja kaksimetallisiin.
  • Suuri paino ja sen seurauksena asennuksen epätarkkuus epävakaisille seinille. Koska kukin osa painaa keskimäärin vähintään 7 kg, asennusta ei voi tehdä ilman avustajia.
  • Tasainen ulkopinta ja hoidon monimutkaisuuden seurauksena. Tosiasia on, että pölyä on vaikea poistaa tällaisesta pinnasta.

Merkintä- ja pakkaustoiminnot

GOST 8690-94 -standardin mukaisesti valmistettujen valurauta-patterien merkintä on osien alaosassa. Merkintä sisältää tietoja valmistajasta (tavaramerkki), lisäksi merkintä osoittaa valmistusvuoden ja valuraudan lämpöpatterit GOST. Muita laitteen parametreja löytyy passi lämmityslaitteesta.

Kuljetukseen ja pitkäaikaiseen varastointiin valuraudat on pakattu säiliöihin, jotka voivat suojata saostumista ja mekaanisia vaurioita vastaan.

johtopäätös

Huolimatta siitä, että markkinat tarjoavat laajan valikoiman lämmityslaitteita, nykyaikainen euron valurautajäähdytin on edelleen kysyntää. Lisäksi monissa erikoistuneissa myymälöissä ei voi ostaa tavallisia tylsiä "harmonisia", vaan suunnittelumalleja, joissa on taiteellinen valu tai maalaus.

On kysymyksiä, jotka tarvitsevat selvennystä? Tässä tapauksessa suosittelemme videon katsomista tässä artikkelissa.
