Sileiden putkien rekisteri: mitä tulee huomioida

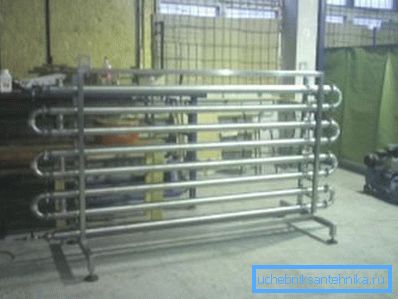

Lämmitettäessä tiloja, joissa on suuri määrä: varastot, työpajat, angarit, julkiset organisaatiot, sileistä putkista tehdyt lämmitysrekisterit ovat tehokkaimpia. Heillä on suuri pituus. Siksi ne eivät luo paikallista, vaan irtolämpöä.

Asuinrakennuksissa rekistereitä käytetään wc: issä ja kylpyhuoneissa, joissa lämpöpatterien asennus on kannattamaton niiden monimutkaisen pinnan vuoksi.

Instrumentin ominaisuudet

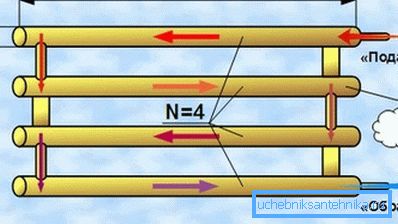

1. Laite koostuu useista putkista, jotka on kytketty silloilla ja jotka sijaitsevat seinää vasten. (Katso myös artikkeli Lämmitysputken lämpötehon lisääminen: ominaisuudet.)
2. Lämmönsiirrin - höyry, jäätymisenestoaine, vesi, öljy, saapuu rekisteriin yhdeltä puolelta ja poistuu toisesta.

Kiinnitä huomiota! Elementtien välissä tulisi olla raot, jotka vastaavat niiden poikkileikkausta + 50 mm. Tämä eliminoi niiden keskinäisen säteilytyksen, ja rekistereiden lämmönsiirto sileistä putkista kasvaa.

1. Elementtien halkaisija voi olla 25 - 400.
2. Suurin sallittu paine laitteissa on 1 MPa.
3. Rekisterien yleisimpiä materiaaleja ovat hiili-, ruostumaton tai vähärasvainen teräsputket. On myös kotitekoisia valurauta-elementtejä.

Kiinnitä huomiota! Alumiinituotteilla on suurempi lämmönsiirto kuin teräksellä. Ne eivät kuitenkaan ole kestäviä. Jäähdytysnesteen laatu vaikuttaa suuresti niiden käyttöikään.

1. Laitteen suuttimet on asennettu kolmella tavalla: kierteitetyt, laipat ja hitsatut.

Laitteen luokitus

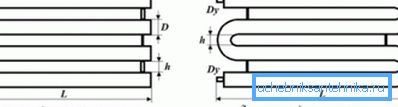

Laitteessa voi olla kaksi kokoonpanoa.

1. Poikkileikkausanalogit koostuvat 2/4 elementistä, joiden päät on suljettu liittimillä, elliptisesti tai tasaisesti. Jäähdytysneste virtaa putken läpi sivun toiselle puolelle ja jättää toisen. Tämä takaa maksimaalisen lämmönsiirron. Laite voidaan varustaa nännillä ja siihen on liitetty ilmaputki.
2. Serpentiini- (S-muotoisissa) laitteissa elementit on liitetty kaariin, joiden halkaisija on poikkileikkaukseltaan. Tämä muoto antaa laitteelle suuremman tehokkuuden, koska lämmönvaihtopinta-ala kasvaa. Lämmittimessä (jota voidaan käyttää tasaiselle jäykälle PVC-putkelle) ei ole alueita, joiden halkaisija on pienentynyt, mikä alentaa hydraulipainetta.

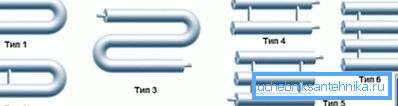

Suunnittelussa on 5 tyyppistä laitetta:

• kaksirivinen P-muotoinen laite;
• kolmirivinen S-muotoinen laite;
• poikkileikkausanalogi, jossa on kahden tai useamman rivin hyppyjä;
• kaksirivinen U-muotoinen laite, jossa on hyppääjä;
• kaksirivinen poikkileikkausanalogi, jossa on hyppääjä.

Rekisteröi arvo

1. Korkea lämmönsiirron taso voit lämmittää tehokkaasti suuria alueita, joilla on suhteellisen pienet laitteen mitat. (Katso myös artikkeli Liittäminen viemäriin: ominaisuudet.)
2. Rekisterin rakentaminen ja asettaminen on suhteellisen yksinkertaista.. Piirustusta ei tarvita. Jotta laite olisi omilla käsillään, riittää, että tarvitset hitsauskoneen ja hiomakoneen, jossa on leikkuupyörä.
3. Laite kestää korkeaa painetta (noin 1 MPa) ja kestää hyppyjä (hydraulisia iskuja).
4. Ohje mahdollistaa jäähdytysnesteen käytön rekistereissä: vesi, öljy, jäätymisenestoaine, höyry.
5. Laitteen pituuden vuoksi laite lämpenee tasaisesti..
6. Saatavilla olevat hintarekisterit, Ne eivät tarvitse asennusta varten lisävarusteita.

Vaaditut laskelmat

Painehäviö koko jäähdytysnestevirtauksen pituudelta riippuu oleellisesti putkiseinien karkeudesta. Niiden pinta on aina erilainen kuin täysin sileä ja siinä on epätasaisuuksia ja ulkonemia.

Tämän perusteella rekisteriä laskettaessa on huomattava, että asiantuntijat erottavat hydraulisesti sileät ja karkeat putket.

Karkeat ja sileät putket

Ulkonemien koko ja muoto riippuvat tuotteiden materiaalista (pehmein on HDPE-putki) ja sen käsittelyasteesta. Tärkeitä ja käyttöolosuhteita. Materiaalin kulku voi korrodoitua, jäähdytysnesteessä olevat kiinteät hiukkaset jne. Voivat laskeutua putken seiniin.

Kaikkien putkien seinät on peitetty mikrokorkeuksilla, joilla on keskimääräinen karheuden ulkonemien korkeus. Ilmoitetaanko se kirjeellä?

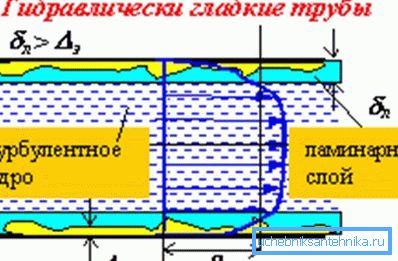

Perustuen siihen, miten karkeuskukkien mitat korreloivat laminaarikalvon paksuuden kanssa (onko se merkitty?), Putket (turbulenttisen liikkeen aikana) jaetaan kolmeen tyyppiin.

1. Hydraulisesti sileät putket ovat korkealaatuisia tuotteita.. Jos mikro-korkeuksien korkeus on pienempi kuin laminaarikalvon paksuus, pinnan karheus ei vaikuta jäähdytysnesteen liikkeeseen. Näin ollen painehäviö ei ole riippuvainen putken karkeudesta. Tuotteiden seinät kuuluvat tässä tapauksessa hydraulisesti sileään.
2. Jos ulkonemien korkeus on suurempi kuin laminaarikalvon paksuus, painehäviö riippuu tuotteiden sisäisestä helpotuksesta.. Tällaiset putket kuuluvat hydraulisesti karkeisiin.
3. Kun putkien keskimääräinen korkeus on suunnilleen yhtä suuri kuin laminaarikalvon paksuus, putkiseinät kuuluvat resistenssin siirtymäluokkaan.

Laminaarikalvon paksuus lasketaan kaavalla:

??30 • d / Rev?, Jossa:

• d on putken sisähalkaisija;
• Re on Reynoldsin numero (keskimääräinen jäähdytysnesteen virtausnopeus);
• ? - hydraulisen vastuksen kertoimen arvo.

Laskettaessa lämmitykseen tarkoitettujen sileiden putkien rekisterit, voit käyttää likimääräistä karheutta seinien karkeutta. Arvot esitetään taulukossa.

Yksi alimmista ilmaisimista on sileä PVC-putki - 0,01 / 0,02 mm.

Tehon laskenta

Laite voidaan tehdä kotona. Ennen tätä on tarpeen laskea rekisteri sileistä putkista käyttäen kaavaa:

Q =? • dn • l • k • (tg? To) • (1 ?? of).

Kirjaimet tarkoittavat:

• ?= 3,14;
• d - putkien ulkohalkaisija, metreinä;
• l on osan tai osan pituus metreinä;
• k - lämmönsiirtokerroin (11,63 W / m2 • ° C);
• tg on jäähdytysnesteen lämpötila;
• - ilman lämpötila huoneessa;
• ?- lämmön säästämiskerroin eristysmateriaalilla, kun rekisterissä on se, luku on 0,6 / 0,8, jos se ei ole olemassa, kerroin on nolla.

Ota esimerkiksi seuraavat lähdetiedot:

• pituus - 5 m;
• putken halkaisija - 159 mm;
• veden lämpötila - 80 °;
• huoneen lämpötila on 23 °.

Korvaa kaavan mukaiset numerot yhteensä 1655 wattia. Arvo ilmaisee vaakasuoran yksirivisen laitteen lämpötehon. Kun on useita osioita, käytä kullekin niistä vähennyskerrointa. Se on 0,9.

johtopäätös

Kun rekisteröidyt itse, varmista, että kiinnitätte siihen huomiota putkityyppien tasaisuuteen nähden. Tämä arvo vaikuttaa jäähdytysnesteen virtauksen häviöön ja siten laitteen tehoon.

Tämän artikkelin video auttaa sinua ymmärtämään sen aiheen.
