Servo lämmitykseen - "älykäs" lämmitysjärjestelmän perusta

Aiemmin lämmitysjärjestelmille ei ollut erityisen tiukkoja vaatimuksia - riittää, että huone oli lämmin. Luotettavuuden lisäksi modernissa lämmitysjärjestelmässä on myös varmistettava mahdollisuus säätää lämpötilaa laajalla alueella. Servo-taajuusmuuttaja on suunniteltu siten, että lämmitys on mahdollisimman herkkä. Sen avulla voit säätää huoneen lämpötilaa asteeseen

Soveltamisala

Lämmitysjärjestelmässä se voidaan asentaa eri paikkoihin, esimerkiksi jos on tarpeen säätää jäähdytysnesteen virtausta lämmittimeen, se asennetaan syöttöputkeen. Kuitenkin lämmitinventtiilin servo-asema mahdollistaa säätämisen ilman virtauksen kattilan uuniin, eli lämmittimen teho säädetään (katso myös artikkeli Modern Heating Terem - korkealaatuinen edulliseen hintaan).

Huoneen lämpötilan säätäminen tapahtuu usein kahdella tavalla:

• termostaattien avulla - Paras vaihtoehto lämmityspattereille. Tässä tapauksessa säätimet asennetaan kunkin akun eteen ja säätävät automaattisesti jäähdytysnesteen virtausta jäähdyttimeen;
• käyttäen servoa - Useimmiten käytetään lattialämmityksen lämpötilan säätämiseen.

Kiinnitä huomiota! Servot voidaan asentaa lämmönjakokammioon tavallisten lämpöpään sijaan.

Lämmin lattiat ovat erityisen tärkeitä pitää jäähdytysnestettä korkeampi kuin tietty lämpötila. Jos esimerkiksi jäähdytysnesteen virtausta säädetään tavanomaisilla termostaateilla, niin järjestelmä käynnistettäessä voi syntyä tilanne, kun kuumaa vettä virtaa putkiin. Tämän seurauksena on vain epämukavaa kävellä lattialla jonkin aikaa, ja osien putkien vika on mahdollista.

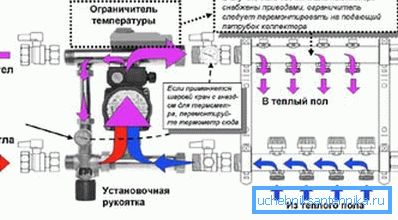

Asentamalla servo, jossa on 3-tieventtiili, kollektoriin vältetään tämä. Teen yleensä tämän, varsinkin kun tällaisen laitteen hinta on vähäinen.

Lue lisää suunnittelusta

Servomoottorit voidaan jakaa kahteen laiteryhmään - sähkömekaaniseen ja sähkötermiseen. Ensimmäisessä mekaanisessa kytkennässä käytetään jotakin osaa liikkeessä. Sen sijaan elektrotermisissä laitteissa nesteen (kaasu, kiinteä) ominaisuutta käytetään tilavuuden muuttamiseen kuumennettaessa, ja niitä käytetään lämmitysjärjestelmissä.

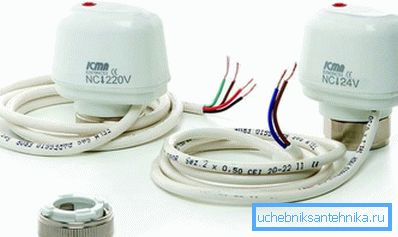

Kun valitset tiettyä mallia, sinun on tiedettävä käytetty merkintä, voi olla seuraavia vaihtoehtoja:

• tavallisesti avoin / suljettu;
• jännite 230 tai 24 V.

Jännitteellä kaikki on selvä - 230 V tarkoittaa laitteen kytkemistä verkkoon ja 24 V - paristoja. Mutta avoin / suljettu liittyy suoraan laitteen toimintamuotoon ja laajuuteen.

• normaalisti suljettu tyyppi suljettaessa piiri mahdollistaa veden putkiosan läpi, juuri tätä tyyppiä käytetään lämmitykseen;
• normaalisti auki - päinvastoin, kun piiri suljetaan, se estää aineen liikkumisen putken läpi, tällaisia ​​laitteita käytetään pääasiassa ilmastointilaitteissa, jäähdytyslaitteissa.

Laite ja toimintaperiaate

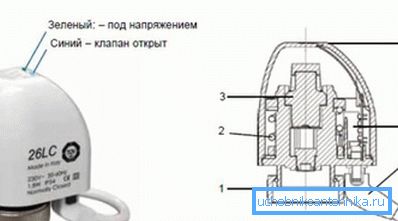

Tämän laitteen pääelementti voidaan kutsua ilmatiiviiksi kammioiksi, jossa on aaltopinta. Tässä kammiossa voi olla kaasua, nestettä tai kiinteää - kuumennettaessa se muuttaa paljeiden (suljetun kammion) mitat ja säätää aineen virtaa putken läpi.

Käytön aikana termostaatti, joka sijaitsee missä tahansa huoneessa, osoittaa servon, että lämpötila ylittää optimaalisen. Piiri sulkeutuu ja virta alkaa virrata sen läpi.

Kun näin tapahtuu, palkeet lämmitetään ja pidentyvät. Pidennettäessä palje alkaa painaa venttiilivarren päälle ja vähentää putken reikää.

Suunnittelu on jousikuormitteinen, niin että sen jälkeen, kun piiri avataan uudelleen ja palkeet jäähtyvät, jousi palauttaa työntölaitteen alkuperäiseen asentoonsa ja porausreikä kasvaa.

Asennusominaisuudet

Kun itse asennetaan servo-ohje, se näyttää tältä:

• Ensinnäkin huoneeseen asennetaan termostaatti - se tallentaa ilman lämpötilan muutoksen;
• sen jälkeen asennetaan kaksi- tai kolmisuuntainen venttiili (kunkin venttiilityypin ominaisuuksia käsitellään jäljempänä);

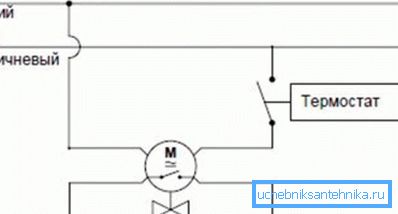

• Servo-toimilaite asennetaan suoraan venttiiliin ja liitetään termostaattiin. Laite on päällä.

Kiinnitä huomiota! 4-ytimissä servo-käyttölaitteissa on 1 kosketin mahdollisten muiden laitteiden liittämiseen.

Jos kaikki liitäntätyöt tehdään oikein, servon pään merkkivalo syttyy sen värin mukaan, voit arvioida sijainnin:

• sininen väri osoittaa, että laite on tällä hetkellä jännitettynä, eli se on avoimessa tilassa;
• vihreä valo osoittaa, että laite on jännitteinen eli servo on suljettu.

Kaksi- ja kolmitieventtiilejä

Toimilaitetta voidaan käyttää kahdella, kolmella ja nelitieventtiilillä. Lämmitysjärjestelmissä käytetään kahta ensimmäistä venttiilityyppiä.

Kaksipuoliset servoventtiilit asennetaan yleensä patterien eteen. Tällaisessa laitteessa on vain sisääntulo ja poistoaukko, ja aukon muutos mahdollistaa jäähdytysnesteen kulun säätämisen venttiilin läpi. Säätölaitteen asennus tapahtuu käsin.

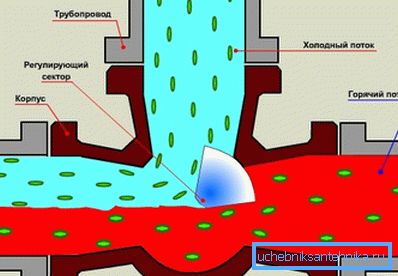

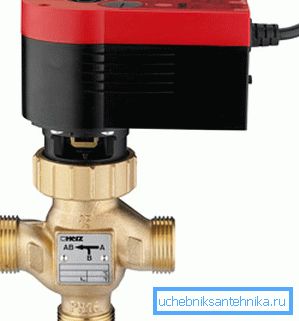

Kolmisuuntaiset tarjoavat paljon enemmän ominaisuuksia. Servo-taajuusmuuttajan asentaminen mahdollistaa paitsi jäähdytysaineen virtauksen säätämisen myös tarvittaessa lämmityspiirien eristämisen toisistaan.

Kiinnitä huomiota! Lämmityspiirien erottaminen on yksinkertaisesti välttämätöntä, kun käytetään tavanomaista jäähdytintä ja matalan lämpötilan lämmitystä (lattialämmitys).

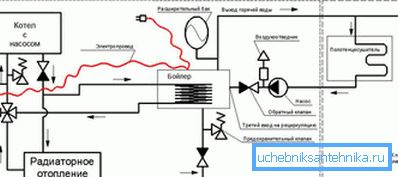

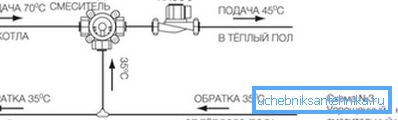

Lämpötilan säätelyssä 3-tieventtiilin toimilaite voi esimerkiksi järjestää sekoittamisen paluuputkesta tulevaan vesijohtoputkeen. Tämä takaa 100%: n takuun siitä, että lämmittimeen ei pääse liian kuumaa lämmönsiirtonestettä.

Yhteenvetona

Servomoottoreiden käyttö mahdollistaa suuren joustavuuden lämmitysjärjestelmän säätämisessä. Samaan aikaan tällaisen laitteen hinta on alhainen ja asennuksen helppous vain lisää sen suosio. Tällainen lämmitysjärjestelmä mahdollistaa riittävän nopeasti ja nopeasti reagoida talon pienimpään lämpötilan muutokseen (katso myös artikkeli Lämmityksen asennus: Vinkkejä autonomisen järjestelmän osien valitsemisesta).

Videossa on esimerkki servon asentamisesta lämmityskeräimeen.
