Sekoitussolmu lämpöeristettyyn kerrokseen: tapaaminen,

Lattialämmityksen pumpun sekoitusyksikkö on välttämätön ja erittäin tärkeä osa lattialämmitysjärjestelmää, jota ilman sen normaali toiminta on mahdotonta. Tarkastelemme tämän sivuston tarkoitusta ja toimintaperiaatetta sekä opimme koottamaan sekoitin itsenäisesti.

Sekoitusmoduuli lattialämmitykseen

tapaaminen

Jos haluat ymmärtää paremmin sekoitusyksikön tarkoitusta, harkitse lattialämmitysjärjestelmän laitetta. Lattialla pannaan tasoitetut metalli-muoviputket, joiden läpi jäähdytysneste kiertää.

Kunkin tällaisen putken toinen pää on kytketty syöttöjakoputkeen, toinen - keräämiseen. Putket itse asetetaan yhden tai toisen muodon ääriviivojen muodossa.

Lämmin vesi tulee lämmityskattilasta syöttökanavaan, sitten se kulkee lämmitetyn lattian ääriviivojen läpi ja siirtyy keräysputkeen, josta se palaa jo jäähdytettyyn kattilaan. Kattilassa se lämmitetään ja syötetään jälleen syöttöyksikköön.

Yhdistetyt lämmitysjärjestelmät asennetaan yleensä taloihin, mukaan lukien lämpöpatterit ja lämmitetyt lattiat. Lämmitysväliaine lämmitetään kattilan avulla.

Kattilan lämmönvaihtimen läpi kulkevan veden lämpötila on noin 75 - 95? С, mikä on melko hyväksyttävää säteilijöille, mutta ei ole hyväksyttävää syöttää lattian ääriviivoihin.

Lattialämmitys on matalan lämpötilan järjestelmä, joka vaatii lämmönsiirtimen, joka ei ole kuumempi kuin 35 - 50? Kattilan toimintatapa ei kuitenkaan tarkoita tällaisia ​​arvoja, varsinkin koska tämä lämpötila ei tietenkään ole riittävä lämpöpattereille.

Kiinnitä huomiota! Olemassa olevan ristiriidan ratkaisemiseksi käytetään lämmitetyn lattian sekoitusyksikköä, joka sekoittaa nesteen palautuslämmittimestä kuumavesihuoltoon ja alentaa siten virtauslämpötilaa vaadittuun tasoon.

Toimintaperiaate

Sekoitusyksikön toimintaperiaate perustuu kolmisuuntaisen tai kaksisuuntaisen venttiilin käyttöön. Tämä on saniteettilaite, jossa on kaksi tuloaukkoa ja yksi ulostulo (kaksi ulostuloa ja yksi sisääntulo - asennuksesta ja tehtävästä riippuen).

Venttiilissä on kolme asentoa:

1. Tulo 1 on auki, tulo 2 on suljettu, lähtö on auki;
2. Tulo 1 on suljettu, tulo 2 on auki, lähtö on auki;
3. Molemmat sisäänkäynnit ja uloskäynnit ovat auki.

Hallinnointi (kytkentä) tapahtuu manuaalisesti tai termostaattisella pään avulla, voit myös kytkeä servon. Olemme kiinnostuneita termostaattisen pään kanssa.

Harkitse nyt koko sivuston työtä:

• Kuumavesi, jonka lämpötila on 70 - 95 ° C, syötetään yhteen venttiilin sisäänmenoista;
• Laitteen ulostuloon on kytketty kiertopumppu ja jäähdytysnesteen syöttöpinta lattiareunoihin;
• Järjestelmän paluuputki on kytketty kattilaan menevään paluuputkeen, mutta siinä on haara, joka on kytketty kolmitieventtiilin toiseen tuloon, jonka kautta kuumaa vettä syötetään kuumaan;
• Termostaattiventtiilin päässä on kauko-anturi, joka mittaa syöttölokeron veden lämpötilaa;
• Termostaatti asetetaan siten, että jos lämpötila tuloputkessa nousee asetetun arvon yläpuolelle, venttiili sulkee lämmittimen jäähdytysnesteen syöttöön yhdistetyn tulon ja lattiapiirien vesi kiertää lyhyessä ympyrässä ilman kattilaa;
• Heti kun lämpötila syöttöyksikössä laskee ennalta määrätyn arvon alapuolelle, venttiili avaa taas tulon kuumalla vedellä ja lattia alkaa lämmetä.

Kiinnitä huomiota! Pienissä järjestelmissä käytetään pääsääntöisesti kaksisuuntaista venttiiliä, jossa ei ole paikkaa, jossa kuuman veden syöttö on auki ja paluuputki on suljettu. Tämä eliminoi ylikuumentuneen jäähdytysnesteen pääsyn järjestelmään, koska tämä on täynnä onnettomuuksia.

Lajikkeet ja koostumus

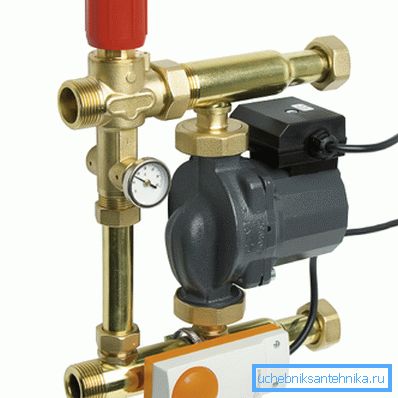

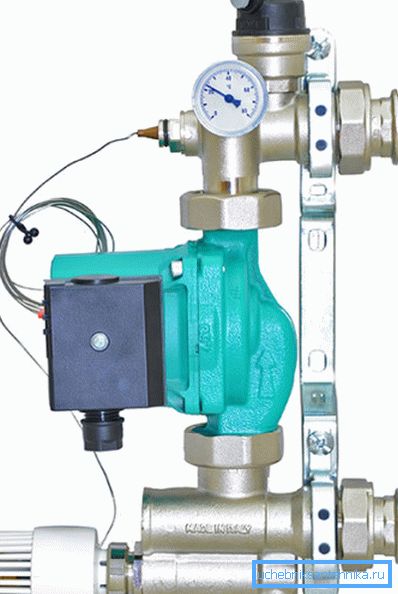

Nykyaikaisen putkilinjan markkinat tarjoavat valmiita keräilyyksiköitä, joissa on paluuvesi ja erilliset sekoitusmoduulit pumpulla ja kaikki tarvittavat tiedot laitteistossa. Useimmissa lattialämmitysjärjestelmien valmistajissa on molemmat vaihtoehdot varastossa.

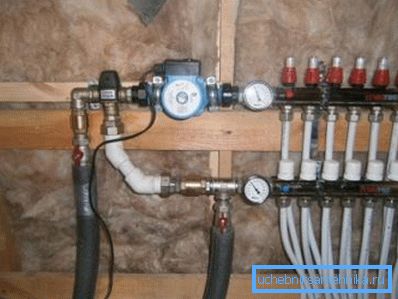

Samaan aikaan lähes kaikki putkistojen toimittajat tarjoavat aina kaikki osat, jotka ovat välttämättömiä samankaltaisten komponenttien itsekokoonpanolle, mukaan lukien pumput, venttiilit, mittauslaitteet, anturit antavat termostaatit, hanat ja kaikki tarvittavat liitännät yhdeksi järjestelmäksi. Tästä syystä tänään ei ole ongelma koota toimiva sekoitusjärjestelmä omin käsin, kun taas sen laatu ei ole huonompi kuin tehtaan kokoonpano.

Kiinnitä huomiota! Tehdasmoduulin hinta on huomattavasti korkeampi kuin itsekokoonpanon hinta, kun taas laadukkaiden komponenttien saatavuus tekee tällaisen kokoonpanon toteutettavaksi jopa amatööriin.

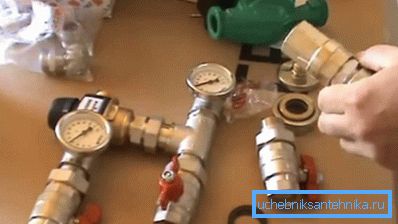

Itsekokoonpanoon tarvitaan seuraavat osat:

• Kolmitieventtiili, jossa on termostaattinen pää ja kauko-anturi;
• Useat palloventtiilit (2 - 5);
• Kiertopumppu;
• Kaksi lämpömittaria ja yksi manometri;
• Splitter Tee;
• Adapterit ja nipelit osien vaihtamiseen.

Kiinnitä huomiota! Minimikokoonpanossa voit tehdä ilman lämpömittareita ja painemittaria, voit myös sulkea palloventtiilit, mutta tämä on erittäin epätoivottavaa.

asennus

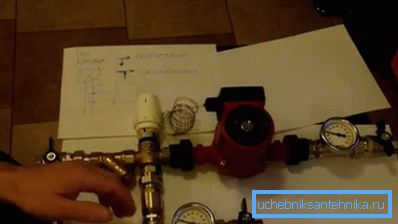

Jos et suostu maksamaan tehtaan kokoonpanosta, huomionne on meidän opastuksemme. Voit tehdä sen selkeämmäksi ottamalla esimerkiksi valmiiksi solmun ja rakentamme sen.

1. Aloitetaan kolmitieventtiilillä 1? (2). Kierrämme lämpöpään (1) päähänsä kauko-anturilla, jota emme vielä kosketa.
2. Yhden venttiilin sisääntuloon kiinnitä kuulaventtiili American ?? (3) käyttäen liitoslevyä 1? - ?? (4). Toiseen sisäänkäyntiin kiinnitämme tee 1: n? (5) käyttäen nippaa 1? (6). Tiivisteeseen kiinnitetään sama palloventtiili kuin sekoittimen tuloon.
3. Venttiilin ulostuloon (merkitty ”AB”) liitämme kiertovesipumpun (7) korkki- mutteriin, jossa on naaraskierre 1? (13). Pumpun ulostuloon kytke syöttöyksikkö 1? - (8).
4. Kytke venttiiliin ja palloventtiiliin kytketyn vapaan vapaan lähdön takaisinkytkin (10). Tavan ja kollektorin välillä on toivottavaa asentaa lämpömittari käänteisen virtauksen lämpötilan seuraamiseksi. Luotettavuuden takaamiseksi paluuputki voidaan varustaa takaiskuventtiilillä, joka estää takaisinvirtauksen.
5. Nyt otamme kaukolämpötila-anturin (14) ja asennetaan sen syöttöyksikköön puristimilla. Laitteen tarkempaa toimintaa varten tämä paikka voidaan lämmetä.
6. Keräimet on suljettu pistokkeilla (9), kytkemme lämmitetyn lattian (12) ääriviivojen putket niihin liittimien (11) avulla, ja liitetään kattilan syöttö- ja paluuputket palloventtiileihin.

Kiinnitä huomiota! Järjestelmää on suositeltavaa tarjota kahdella lämpömittarilla syöttö- ja paluuotsikoiden lämpötilan seuraamiseksi. Näin pumppu voidaan määrittää oikein.

johtopäätös

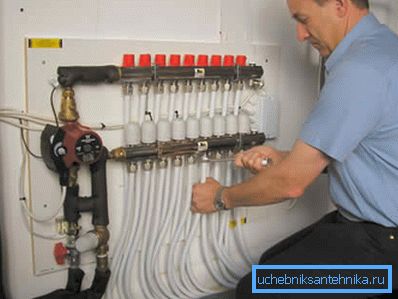

Jokainen mies pystyy koottamaan sekoitus solmun lämpimälle lattialle omin käsin, jotka ainakin kerran pitivät avainta käsissään. Tarvitaan vain ohjeiden noudattaminen ja videon katsominen tässä artikkelissa.
