Säteilijöiden varsi: silitysraudan, bimetallin ja teräksen

14-03-2018
Lämmitys

Jos olet ainakin kerran kohdannut lämmitysjärjestelmien yksittäisten elementtien asennuksen, tiedät todennäköisesti, kuinka vaikeaa se voi olla. Ja täällä on tärkeää ottaa huomioon kaikki yhdistävien jäähdytysaineiden ominaisuudet ja pitää tietty kulma putkilinjalle, mutta myös kiinnittää erityistä huomiota jäähdyttimen kiinnittämisen vaiheeseen. Kyse on siitä, että puhumme kanssamme artikkelissamme.

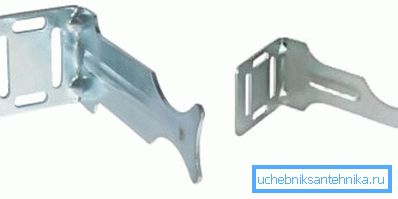

Erikoisliittimiä käytetään jäähdyttimien käytännöllisempään ja luotettavampaan asentamiseen

Kaikkien paristojen kiinnityssäännöt

Kaikkien rakenteiden lämpöpatterien asennusohjeet ovat yleisiä ja niiden laatu riippuu laitteen päätehtävän laadusta - lämmönsiirrosta. Kuten tavallista, lämmityslaitteet ja putket jäähdytysnesteen kuljettamiseen (kuumaa vettä) sijaitsevat tilojen seinämien varrella. Yksityisten talojen kohdalla on suositeltavaa sijoittaa kaikki lämmönlähteet sisäänkäyntiovien, ikkunan aukkojen, parvekkeiden lähelle.

Tehokkain on asentaa lämpöpatterit suoraan ikkunan aukkojen alle, joten niiden lämmön virtaus estää kylmän ilman tunkeutumisen lasista.

Jotta saavutetaan suurin mahdollinen lämmönsiirto jäähdyttimestä, se olisi asennettava tietyllä etäisyydellä:

Tämä malli on tarkoitettu putkimaisen lämpöpatterin kiinnittämiseen seinään.
  • Lattiasta noin 100-150 mm;
  • Seinästä 40-50 mm;
  • Kynnykselle vähintään 90-120 mm.

Muita ohjeita patterien kiinnittämisestä vaihtelevat niiden mukaan:

  • rakentamiseen;
  • massiivisuus;
  • Mitat (osien lukumäärä).

Kiinnittimiä on kahdenlaisia:

  • Seinäasennus;
  • Lattia.

Valurauta-patterien asennus

Kaikkein massiivisimmat valurautatuotteet tarvitsevat erityistä huomiota seinään kiinnitettäessä. Tämän perusteella tällaisten paristojen kiinnittimien on oltava erittäin vahvoja, jotta ne kestävät pitkäkestoisen rakenteen.

Tällaisen suunnitelman valmiilla tuotteilla on etiketissä sana "vahvistettu", koska ne on valmistettu paksusta seinämäisestä metallista. Ne voidaan maalata tehtaalla, yleensä valkoisia. Jos kuitenkin haluat ostaa värillisiä lämmityslaitteita, voit tilata kalusteiden ja lämpöpatterien värin samaan värisarjaan.

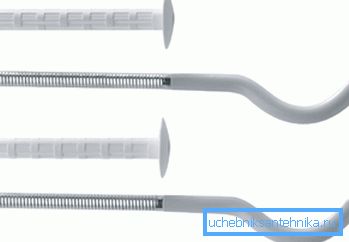

Pienet, ensi silmäyksellä, valurautatuotteiden koukut kiinnitetään seinään teräsankkurilla

Kiinnitä huomiota! Valitsemalla valurauta-jäähdyttimen kannatin kiinnitä huomiota sen pituuteen. Sen on vastattava laitteen mittoja ottaen huomioon suositeltu etäisyys seinästä.

Valurautaparistojen lisäksi valmistetaan koukkuja, jotka on valmistettu suurikokoisista taivutetuista metallitangoista, joissa on kierteet. Tällaiset kiinnikkeet myydään täydellisesti, kun ne asennetaan.

Koukun asennus on helppoa:

  • Alku- merkintä tehdään liitepisteille. arvioitu määrä;

Varoitus! Jäähdyttimien vähimmäismäärä 6-8 osassa - kolme: kaksi yläosassa ja toinen alhaalla. Jos lisäät osioiden määrää kymmeneen, tarvitset kolme kiinnitintä yläosassa, kaksi alareunassa. Lisää kuusi seuraavaa osaa lisäämällä yksi kiinnike ylä- ja alaosaan.

  • Poraa reikiä poroihin tai lävistimiin;
  • Työnnä tapit valmiisiin reikiin, kierrä koukku niihin.

Jos akku on asennettu suurella määrällä osia, valurauta-patterien kannattimet eivät voi täysin varmistaa kiinnityksen luotettavuutta. Lisätoimenpiteenä raskaan laitteen tukea käytetään lattialle asennettujen erityisten tukien avulla ja osittain lieventämällä seinäkiinnityksiä.

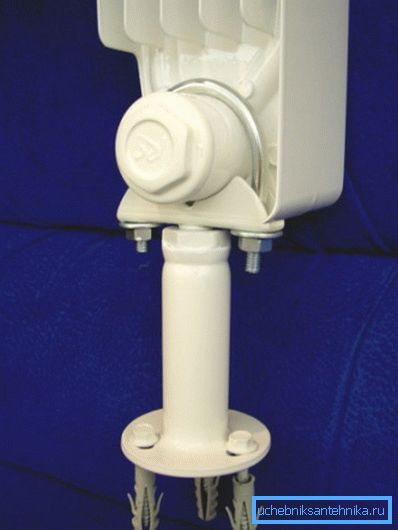

Lisäkiinnikkeenä käytetään lattiatukia (näkyy kuvassa)

Tällaiset pysäkit löytyvät eri malleista:

  1. Säädettävä korkeus;
  2. sääntelemättömästi
  3. Tarttumislukituspattereilla ja kiinnitetty ruuviliitokseen:
    • Valmistettu paksusta teräslangasta;
    • Mobiililinkkien ketjusta.

    Bimetalliset ja alumiiniakut

    Bimetalliradiaattoreiden alumiiniakkujen ja kiinnikkeiden kiinnikkeet ovat hyvin samankaltaisia. Ne on valmistettu ohuemmasta metallista, ei valurautalaitteista, koska sekä bimetalliset että alumiinisäteilijät ovat kevyitä.

    Bimetallilämmittimen kiinnike voi olla:

    • suora;
    • Corner.

    Kulma-asennusta pidetään universaalisena, koska siinä on kaksipuolinen syvennys lämmittimen otsikon alle. Tällainen alumiinisäteilijän kannatin asennetaan laitteen molemmille puolille.

    Kevyempiä ja pienempiä paristoja on asennettu teräsankkuriin.

    Kevyensä vuoksi alumiini- ja bimetalliakut eivät yleensä lepää lattialla.

    Vihje! Lisähuomiota lattialle käytetään vain silloin, kun lämpöpatterit on asennettu kipsilevyihin. Käytä tällaisissa tilanteissa myös bimetallisäteilijöiden erityisiä kiinnikkeitä, joissa on kaksipuolinen asennus.

    Kiinnittimet minkä tahansa tyyppiselle jäähdyttimelle upotetaan seinään vähintään 120 mm: iin.

    Tämä on ainoa tapa varmistaa luotettava akun asennus:

    • Pidä, eli romahtamisen mahdottomuus;
    • Vahvistaminen, joka ei salli liikkuvuutta.

    Riippuen osien lukumäärästä tietyssä laitteessa ja alustan materiaalista asennusta varten, päätetään, kuinka monta kiinnikettä ripustaa bimetallilämmittimen.

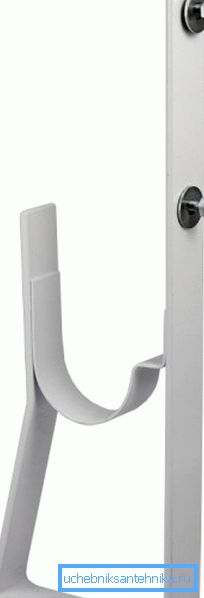

    Toinen vaihtoehto lattialämmittimille

    Teräksinen akkukotelo

    Periaatteessa kaikentyyppisten poikkileikkauslaitteiden kiinnitys on mahdollista edellä kuvattujen lajikkeiden kiinnittimissä.

    Teräspaneelilämmittimien kiinnike on hieman erilainen:

    • Valmistusprosessin aikana kiinnityskannattimet hitsataan paneelin akun takapuolelle, johon laite on edelleen ripustettu seinään kiinnitettyihin kiinnikkeisiin;
    • Kun merkitään porauspaikat tällaisten kiinnikkeiden kiinnittimien alle, on oltava erittäin tarkka, jotta kiinnikkeet sopivat hyvin kiinnikkeen koukkuun.

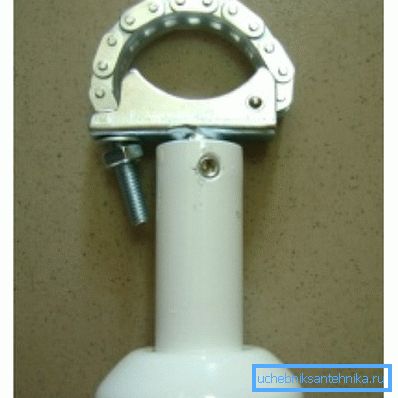

    Akun kiinnittäminen lattian asennusvaihtoehtoon - kiristin koostuu teräsketjusta ja pitkästä pultista

    On mahdollista yksinkertaistaa patterien asentamista omin käsin soveltamalla erityisiä metalli- kiinnitysnauhoja, joissa on liikkuvat lukot, jotka sieppaavat akun teräspaneelin alhaalta ja yläpuolelta.

    Nopeasti kiinnitettävien nauhojen hinta on tietenkin paljon korkeampi kuin tavalliset kiinnittimet, mutta niiden kanssa työskentely on nopeaa ja helppoa.

    johtopäätös

    Tietenkin tällaisten tuotteiden käyttö lämpöpatterien tukena on valinnainen, voit toimia yksinkertaisesti - poraa reiät halkaisijaltaan suuressa seinässä ja aseta siihen vahvistus. Visuaalisesti se ei kuitenkaan ole yhtä sileä kuin erikoistuneiden kiinnittimien tapauksessa, mikä ei käytännöllisesti katsoen ole havaittavissa jäähdytysnesteosien välillä.

    Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
