Sähkökattila lämmitykseen: versiot, asennusominaisuudet, eri

Miten lämmityskattila on yhden tai toisen tyyppinen? Miten valita optimaalisen tehon laite? Miten kytket sen virtalähteeseen ja putkiin jäähdytysnesteen kanssa? Lopuksi, ovatko taloudelliset sähkölämmityskattilat? Yritetään selvittää se.

laite

Myynnissä on kolmenlaisia ​​lämmityskattiloita, jotka ovat pohjimmiltaan erilainen tapa muuntaa sähkö lämpöenergiaksi.

TENovye

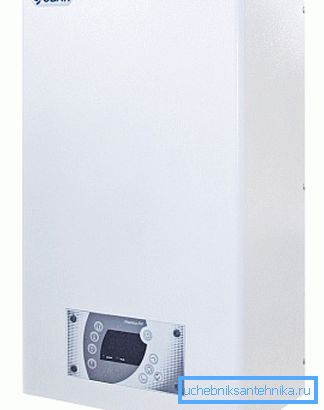

Vesi tai muu lämmönsiirtäjä kuumennetaan ruostumattomassa tai emaloidussa teräsvirtaussäiliössä, jossa on useita putkimaisia ​​sähkölämmittimiä. Lämmittimien kosketuspäätteet ovat tietenkin säiliön ulkopuolella. Lämmityselementit on liitetty ohjauspiiriin, joka sallii lämmitystehon vaiheittaisen ohjauksen.

Mielenkiintoista: kaikki nykyaikaiset teollisuus- ja kotitalouksien sähkölämmityskattilat toimitetaan termostaateilla, jotka säätelevät tehoa lämmönsiirtimen lämpötilan mukaan. Monilla laitteilla on mahdollisuus kytkeä kaukolämpötila-anturi, jonka avulla voit sitoa tehonsäätö huoneenlämpötilaan.

Lämmityselementtien sisältämän todellisen säiliön lisäksi kattilan rungossa voidaan yleensä löytää:

• Kiertopumppu (usein - kyvyllä säätää suorituskykyä).
• Painemittari ja turvaventtiili, paineen alentaminen piirissä, kun laskettu arvo ylitetään.
• Automaattinen ilmanvaihto.
• Valinnainen - Paisuntasäiliö, kompensoidaan jäähdytysnesteen tilavuuden kasvua lämmityksen aikana.

Ohjauspiiri ei ainoastaan ​​säädä tehoa portaittain jäähdytysnesteen lämpötilasta riippuen, vaan myös pysäyttää virransyötön kokonaan ylikuumenemisen aikana (erityisesti, kun piiri on paineistettu).

elektrodi

Todennäköisesti monet lukijat ovat kyenneet käyttämään tai jopa näkemään kotitekoisia kattiloita pareittain parranajokoneista. Niitä kuljettaa lyhyt etäisyys (enintään 5 mm), jonka jälkeen ne ovat sähköä ja koko rakenne upotetaan veteen.

Koska vesijohtovesi on useiden suolojen liuos, se johtaa sähköä; johtuen siitä, että suolojen pitoisuus on suhteellisen pieni, sillä on melko suuri sähköinen vastus. Niinpä elektrodien välinen vesikerros käyttäytyy normaalin vastuksen tavoin - se lämpenee, kun se on jännitteinen.

Olemme juuri kuvailleet Galan-elektrodikattilan työtä (joskus yrityksen tuotteita kutsutaan virheellisesti Galantiksi). Se lämmittää veden epäsuorasti - siirtämällä lämmön putkilämmittimistä siihen - mutta suoraan: jäähdytysneste itsessään tulee vastus, jonka läpi virta virtaa.

Kummallista: positiivisissa lämpötiloissa vesi käyttäytyy kaikkien fysiikan kanonien mukaisesti; Rehellisesti sanottuna se laajenee kuumennettaessa. Koska lämmin vesi siirtyy piirin yläosaan kylmemmillä massoilla, joilla on pieni sähkökattilapiirin pituus, lämmityselektrodi voi tehdä ilman kiertopumppuja.

induktio

Sähkömagneettisen induktion ilmiötä kutsutaan indusoitujen virtojen viritykseksi induktorin sisällä olevaan johtimeen. (Katso myös artikkeli Solar Collectors for home heating: ominaisuudet.)

Jos johdin on sama kela, niin se voidaan poistaa jännitteestä, joka korreloi ensimmäisen kelan jännitteen kanssa samassa suhteessa kuin langan kierteiden lukumäärä. Näin kaikki sähkömuuntajat toimivat.

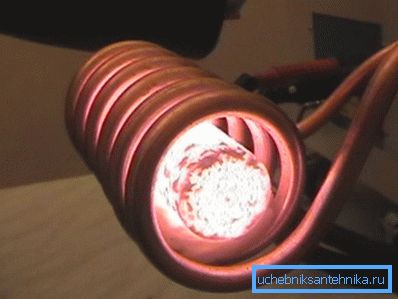

Jos induktorin sisäpuoli osoittautuu monoliittiseksi ytimeksi, se alkaa vain lämmetä indusoitujen virtausten kanssa. Tässä tapauksessa kelan ja ytimen erottavat dielektriset materiaalit eivät vaikuta jälkimmäisen lämmitykseen.

Toimintaperiaatteen ymmärtäminen antaa meille mahdollisuuden tehdä yksinkertaisin induktiokattila omin käsin. Riittää, kun kiinnität teräspalkin muoviseen vesiputkeen millään tavalla niin, ettei se kosketa sen seinämiä, ja sitten kääri kuparilangan kela putken yli. Järjestämällä veden kierto putken läpi, saadaan sen vakaa lämmitys. (Katso myös artikkeli Biopolttoaineet takoissa: ominaisuudet.)

Plussat ja haitat

Kuinka hyvät ovat sähkökattilat kilpailevia ratkaisuja vastaan? Onko niillä merkittäviä haittoja?

Yleiset ominaisuudet

• Jäähdytysaineen suora lämmitys sähkön kanssa on kallein kaikkien massojen lämpöenergian lähde. Jotta lukija ei ole perusteeton, vertaile itsenäisesti kustannuksia.

• Kattilan käyttämä sähköteho ei ehkä ole käytettävissä kaikkialla. Esimerkiksi suuren alueen dachan täysipainoinen lämmitys on vaikeaa toteuttaa yksinkertaisesti siksi, että puutarhayhteisön alumiinijohdotuksen aikaansaama dachan tyypillinen tehoraja on 2-2,5 kW.
• Sähkön käyttö takaa kuitenkin mahdollisimman suuren käyttömukavuuden. Kattila ei vaadi huoltoa ja pystyy työskentelemään kuukausia täysin itsenäisessä tilassa. Omistajan ei tarvitse huolehtia polttoaineen varastoinnista ja kuljetuksesta, sen varastoinnista, poistamisesta ja hävittämisestä.

Lisäksi: sähköinen ohjauspiiri mahdollistaa halutessasi laajentaa kattilan toiminnallisuutta GSM-moduulilla, kauko-ohjauspaneelilla, ohjelmoitavalla ajastimella jne.

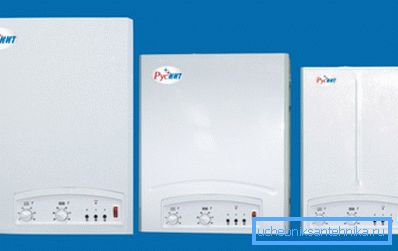

• Sähkölämmityslaitteiden keskihinta on huomattavasti alhaisempi kuin kaasu tai kiinteä polttoaine. Syynä ovat suunnittelun suhteellinen yksinkertaisuus ja alhainen materiaalin kulutus.

Yleisten ominaisuuksien lisäksi kullakin laitteistolla on omat etunsa ja haittansa.

TENovye

Niiden tärkein etu ostajan näkökulmasta on, että hän saa all-in-one-ratkaisun. Sähkölämmityskattilan koko putkisto on jo siinä tapauksessa: sinun tarvitsee vain kytkeä ulostulosuuttimet lämmityspiiriin.

TEN-laitteiden pääasiallinen ongelma on asteikkojen muodostuminen lämmittimien pinnalle, mikä voi johtaa niiden ylikuumenemiseen ja vikaantumiseen. Kuitenkin autonomisen lämmitysjärjestelmän suljetussa piirissä tämä ongelma ei ole liian akuutti: kaikkien veteen liuenneiden suolojen saostumisen jälkeen ei ole tilaa uusille.

elektrodi

Niillä on kaksi tärkeää etua:

1. Tiiviyttä. Tämäntyyppinen pienitehoinen laite sijaitsee täydellisesti ikkunalaudan tai wc: n takana.

1. Absoluuttinen turvallisuus. Kun piiri on paineistettu, lämmitys pysähtyy ei johtuen automaation aktivoinnista, vaan yksinkertaisesti laitteen toimintaperiaatteen johdosta: elektrodien välisen johtimen puuttuessa virta katkeaa.

Myöskään ei ollut haittoja.

1. Koska ladatut hiukkaset irtoavat pinnaltaan, elektrodit liukenevat vähitellen ja vaativat korvaamista.
2. Kattila pystyy toimimaan vain yhden jäähdytysnesteen - veden kanssa. Paitsi että: sen koostumuksen on oltava GOST 2874-82 juomaveden mukainen. Hygieeniset vaatimukset.

induktio

Tässä tapauksessa turvallisuus on jonkin verran huonompi: induktio toimii missä tahansa ympäristössä. Induktiokaavion tärkein etu on, että kattilan on lähes ikuinen.

Tuomari:

• Siinä ei ole yhtä liikkuvaa osaa.
• Johtavat piirit eivät ole kosketuksissa jäähdytysnesteen kanssa eivätkä ne siten altistu eroosio- ja sähkökemiallisille prosesseille.
• Ytimen mittakaava ei vaikuta millään tavalla sen suorituskykyyn: se voi vahingoittua vain lämmittämällä teräksen sulamispisteeseen (noin 1100 ° C), joka ei ole saavutettavissa todellisissa olosuhteissa.

Muuten: pyörrevirtojen viritys aiheuttaa ytimen heikkoa tärinää, tuhoaa mittakaavan.

asennus

Kattilat, joiden sähkökapasiteetti on yli 7 kW, edellyttävät 380 volttia, jotka toimitetaan suojasta erillisellä kaapelilla.

Tyypillinen järjestelmä sähkölämmityskattilan liittämiseksi verkkoon sisältää:

• RCD (jäännösvirran laite) talon sisäänkäynnissä.
• Kolmivaiheinen automaattinen suoraan kattilan virtapiirissä.

Stabilointia ei yleensä tarvita. Lämmityselementtien sisääntulossa oleva jännite on välinpitämätön, ja ohjauselektroniikalla on omat kytkentätehon muuntimet.

Mitä sähkökattilan kytkentä lämmitysjärjestelmään näyttää? TEN-kattilan osalta, kuten jo mainittiin, riittää, kun kytket piirin virtauksen ja paluuvirran yksinkertaisesti: kaikki vanne on sen sisällä. Purkamisen yhteydessä sisääntuloon asennetaan sulkuventtiilejä.

Nuance: lämmitysjärjestelmä voi tarvita lisäpaisuntasäiliötä. Paisuntasäiliöiden kokonaismäärän tulisi olla noin 10% jäähdytysnesteen tilavuudesta.

Induktio- ja elektrodikattilat edellyttävät asennusta:

1. Paisuntasäiliö.
2. Kiertopumppu.
3. Turvallisuusryhmät, jotka koostuvat painemittarista, turvaventtiilistä ja ilmaventtiilistä.

teho

Mikä on sähkölämmityskattilan tehon laskeminen tunnetun koon talolle? Tässä on yksinkertainen ohje.

Perusarvo lasketaan lämmitetyn huoneen sisäisen tilavuuden 60 wattia kuutiometriä kohti. Kuhunkin oveen lisätään 200 wattia, ikkunaan 100. Lisäksi käytetään alueellista tekijää:

Niinpä 75 m2: n talossa, jossa on kolme metriä katot, kaksi ovea ja neljä ikkunaa Krimissä, lasketaan (75 * 3 * 60 + (2 * 200) + (4 * 100)) * 0.7 = 10010 W.

talous

Monet myyjät mainostavat aktiivisesti edullisia sähkökattiloita lämmitykseen, mikä vähentää lämmön ylläpitokustannuksia 1,5 - 2 kertaa. Korostetaan, että laitteilla on korkein (jopa 98%) tehokkuus, joka erottaa ne suotuisasti kilpailevista ratkaisuista. Taloudellisena ratkaisuna yleensä esitetään induktio- ja elektrodikattilat.

Onko mainonta totta?

Mietitkö, voivatko suunnittelun piirteet tai tekniset ominaisuudet vaikuttaa fysiikan lakeihin.

• Kun minkä tahansa tyyppinen lämmityslaite toimii, mitään hyödyllistä työtä ei suoriteta: ei yksittäinen objekti, jolla ei ole nollaa, liikkuu painovoimavektoria vastaan.
• Näin ollen kaikki kulutettu energia muunnetaan lopulta väliaineen molekyylien liikkeen kiihtymiseksi. eli lämmityksessä.

Jälleen: suoran lämmityksen sähkölaitteiden tehokkuus on 100%.

Toinen asia on, että kattilan suunnitteluominaisuuksien vuoksi osa lämpöenergiasta voidaan siirtää lämmönsiirtimelle, mutta ympäröivään ilmaan. Kuitenkin, kun kattila sijaitsee lämmitetyssä huoneessa, se taas menee lämmittämään taloa.

Päätelmät ovat ilmeisiä. Väite, jonka mukaan yksi sähkölämmitin on taloudellisempi kuin toinen, on tavanomainen tiedot.

johtopäätös

Toivomme, että lukijalle tarjottavat tiedot auttavat lukijaa lämmityslaitteiden valinnassa ja asennuksessa. Kuten aina, löydät lisää materiaalia tässä artikkelissa olevasta videosta. Onnea!
