Sähkökattila galant: mikä se on

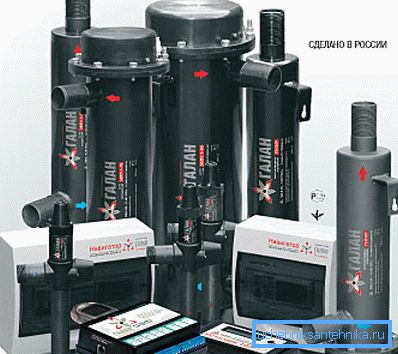

Sähköenergian käyttö tilojen lämmitykseen on nyt melko usein varsinkin alueilla, jotka eivät ole kaasutettuja. Eräs samanlaisten laitteiden tyypeistä on sähkökäyttöisten säiliöiden lämmitys Galan.
Tällaisten yksiköiden toiminnan periaate eroaa pohjimmiltaan TENovyh-laitteista, mutta tämä ero on vain hyötyä, koska prosessin tehokkuus kasvaa ja virrankulutus pienenee. Kaksi viimeistä ominaisuutta voidaan tietysti asettaa etusijalle, joten tässä artikkelissa puhumme tällaisista laitteista sekä näytämme videota, joka heijastaa tätä aihetta.

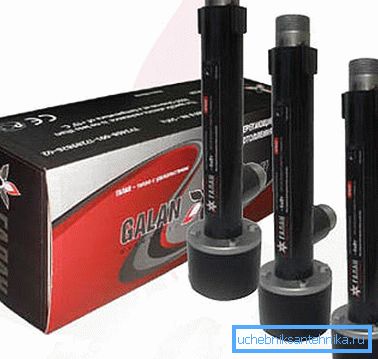

Elektrodikattilat
Miten se toimii
Huom. Ensinnäkin on huomattava, että mikä tahansa sähkölämmityskattila GALAN, sen koosta ja tehosta riippumatta, on virtaustyyppinen järjestelmä, jossa on ioninen menetelmä jäähdytysnesteen lämmittämiseksi. Kaikki nämä yksiköt yhdessä lämmityspiirin kanssa, olivatpa ne lämpöpatterit tai lattialämmitys, ovat sähköasennuskoodin ja GOST 12.1.030-81 standardien ja vaatimusten mukaisesti sallittuja vain, jos on maadoitus.
Käytännössä lämmityskattila GALANT on säiliö, jossa on kaksi polaarista elektrodia ja kaksi aukkoa jäähdytysnesteen tuloa ja poistoa varten (useimmiten lämmittimillä on lieriömäinen muoto).
Laitteen verkkojännite voi sen muunnoksesta riippuen olla:
- joko 220V;
- tai 380V.
Joka tapauksessa nykyinen taajuus on 50 Hz, ja tämä luku on annettu syystä. On käynyt ilmi, että lämmityksen periaate perustuu piirin sulkemiseen, aivan kuten lämmityselementtien tapauksessa, vain niissä nichrome-spiraali toimii sillana, ja tässä itse lämmönsiirtäjä.
Kun jäähdytysneste kulkee säiliön läpi, elektrodien polariteetti muuttuu 50 kertaa sekunnissa. Näin ollen ionien täytyy myös muuttaa liikkeen suunnan samalla taajuudella. Tällaisesta nopeudesta nesteen lämpötila nousee eli fysiikan kielellä on sen ionisaatioprosessi (ei elektrolyysiä, kuten jotkut ajattelevat).
Niille, jotka ovat häiriintyneitä nestemäisestä upotetusta elektrodista (riippumatta siitä, kuinka kovaa se osuu!), Voimme sanoa, että turvallisuusohjeet jättävät tämän mahdollisuuden pois ja tässä.
Virta, kuten tiedätte, kulkee pitkin pienimmän vastuksen polkua, ja tämä polku on vain sauvojen kahden pään välissä, eikä se voi mitenkään vaikuttaa lämmityspiirin nesteen lämmitykseen lukuun ottamatta. Voit myös vakuuttaa ne, jotka pelkäävät tulipalosta, mikäli lämmittimen kapasiteetti vuotaa - nesteen vuotamisen sattuessa elektrodien välinen piiri avautuu ja järjestelmä sulkeutuu.
| Mittausluokka | Mahdollisuus käyttää kattiloita nimen mukaan | |||||||
| Hearth 2 | Hearth 3 | Hearth 5 | Hearth 6 | Geyseri 9 | Geyseri 15 | Volcano 25 | ||
| Huoneen mitat kuutiometreinä (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Nimellistehon kulutus (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Nimellisjännite (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Keskimääräinen tehonkulutus huoneen riittävällä eristeellä (kW / h) | 0,5 | 0,75 | 1.25 | 1,5 | 2.5 | 4 | 6.6 | |
| Jokaisen vaiheen suurin virranvoimakkuus (A) | 9.1 | 13.7 | 22,7 | 27,3 | 13.7 | 22,7 | 37.5 | |
| Nimellisvirta sähkömekaanisessa versiossa (A) | 10 | 16 | 25 | 32 | 3-16 | 3-25 | 3 - 40 | |
| Kuparilangan poikkileikkaus (mm2) | 220 | 4 | 4 | 4 | 6 | - | - | - |
| 380 | - | - | - | - | 4 | 4 | 6 | |
| Tarvittava (suositeltava) jäähdytysnesteen määrä lämmitysjärjestelmässä (l) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Suuttimien sisähalkaisija (DN) lämmönsiirtimen tulo- ja ulostulossa kattilassa (mm) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Yksikön pituus (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Yksikön paino (kg) | 0,85 | 0,9 | 1.05 | 1.1 | 5.0 | 5.3 | 5,7 |
Tämän taulukon avulla voit valita kattilan muutoksen kotiisi.
Huom. Lämpöjärjestelmiä, jotka toimivat Galan-järjestelmän erilaisista muunnoksista, voidaan täydentää termostaateilla. Ne voidaan asentaa joko lämpöpattereille tai kattilan automaatiolaitteille ja ne valvovat huoneen ilmasto-olosuhteita.
yhteys

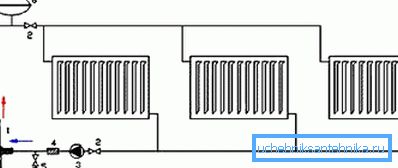

- Ylemmässä kaaviossa näet, miten sähkölämmityskattila GALAN on kytketty lämmityspiiriin.. Kaikki on hyvin yksinkertaista - tärkeintä on, että laskette oikeastaan kattilan itsensä ja järjestelmän tarpeiden suhde, mutta tämä on helppo tehdä - lämpöpatterien passissa ja kattilan passissa voit aina lukea nämä tiedot. Mutta meidän ei myöskään pidä unohtaa, että sinun täytyy ensin laskea huoneeseen tarvittava teho.

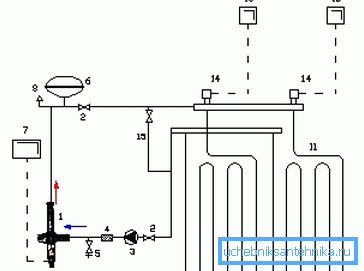

- Kun liität lattialämmitysjärjestelmän, varmista, että se on huuhdeltava, ja on toivottavaa, että se on estäjä Projektori - jos aikaisemmin oli toinen lämmitin, piirissä on välttämättä suolaa, joka ei salli nesteen tiheyden säätämistä kattilan säätämiseksi. Järjestelmän tankkauksen on oltava tislattua vettä.

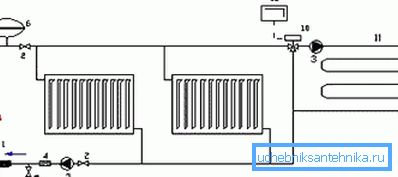

- Voit myös kytkeä oman kaksipiirisen järjestelmän - lämpöpatterit ja lämmitetyn lattian, jossa kattilan asennus on samanlainen kuin kaksi ylempää asennusta. Mutta nämä piirit tarvitsevat jäähdytysnesteen erilaista lämpötilaa, joten kolmitieventtiili (10) suljetaan lämmitetyn lattian syöttöputkeen. Tämä laite tyhjentää automaattisesti kuumaa vettä paluuputkeen, kun lattialämmitysjärjestelmässä saavutetaan riittävä lämpötila.
johtopäätös
On syytä huomata, että GALANin hinta verrattuna saman kapasiteetin lämmityskattilaan on pienempi. Älä myöskään unohda, että lämmittimen tulee aina olla syöttöputken yläpuolella ja olla pystyasennossa. Ensimmäiset 120 cm: n ulostulon tulisi olla sinkitty putki.
