Ray-järjestelmä suunnitteluominaisuudet. lajikkeet, joissa

Lämmityksen tehokkuus kotona ei riipu pelkästään kattilasta ja valituista pattereiden malleista. Vähemmän tärkeää on, miten jäähdytysnesteen kierto näiden laitteiden välillä on järjestetty. Ja jos käytettiin aikaisempia putkilinjoja, joissa on liitosmenetelmä, käytetään nyt lämmitysjärjestelmän säteittäistä jakelua. Vaikka se on vaikeampaa tehdä itse, hyödyt ja helppokäyttöisyys eivät tee sinusta pettymystä valinnassasi.

Suunnitteluominaisuudet

Säteilylämmitys, toisin kuin tee-osake, jonka kanssa kaikki vanhan rakennuksen omistajat ja talot ovat tuttuja, tarjoaa paristojen liittämisen lämmityskattilaan, mutta ei yhdistä sitä.

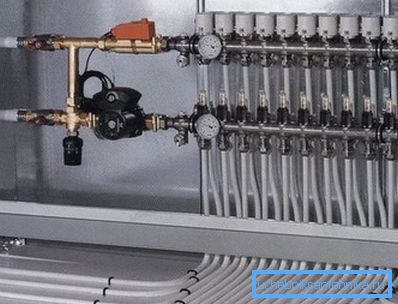

Tällöin on asennettu erityinen keräyskaappi, jossa kaikki tarvittavat ohjauslaitteet, pumput, painemittarit, hanat jne. On asennettu huolellisesti.

Edellä mainittujen kahden asennusohjelman väliset erot ovat seuraavat:

1. Tee johdotukseen tarvitaan paljon pienempi määrä putkia itse, mutta asennettaessa sitä on käytettävä paljon varusteita: tees, akselit, kytkimet ja niin edelleen. Tämä vaikeuttaa asennusta. Lisäksi johdonmukainen lämmitysjärjestelmän järjestämismenetelmä katsotaan vähemmän luotettavaksi, koska tässä tapauksessa on suuri todennäköisyys virheille, jotka johtavat paineenalennukseen, eri fluidipaineiden muodostamiseen ja niin edelleen.

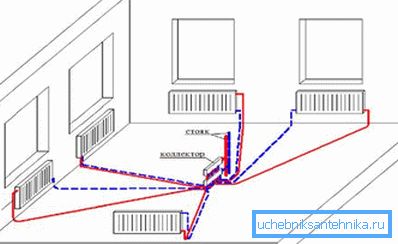

1. Lämmityksen säteittäinen jakautuminen huolimatta tarpeesta ostaa paljon suurempi määrä putkia käyttää vain kahta liitintä kullekin jäähdyttimelle: risteyksessä kerääjän ja akun suuttimen kanssa.

Tämän seurauksena voit lämmittää jokaisen lämmitysverkon "säteen" turvallisesti lattiaan ilman pelkoa, että se vuotaa millä tahansa nivelellä. Lisäksi, jos havaitaan häiriö, voit helposti poistaa ongelmatilan häiritsemättä jäähdytysnesteen kiertoa muihin huoneisiin asennettujen lämmönvaihtolaitteiden kautta.

On huomattava, että yksi säteittäisen lämmityksen tärkeimmistä haitoista on sen hinta. Tämä koskee erityisesti sähkölaitteilla varustettuja järjestelmiä.

Kiinnitä huomiota! Kuten tee-järjestelmän tapauksessa, säteittäinen järjestelmä tarjoaa luonnollisen (painovoiman) ja pakotetun (pumppujen avulla) jäähdytysnestevirran järjestämisen.

Harkitse molempia tyyppejä tarkemmin.

Tutkan koodaustyypit

Menetelmä 1. Vetokierto

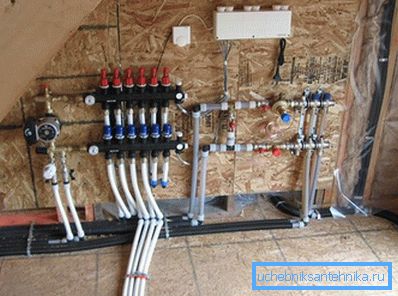

Aiemmin radiaalinen lämmityspiiri, joka oli varustettu pumpuilla, jotka pumppaavat vettä, ei ollut kovin suosittu osien korkean hinnan vuoksi. Mutta nyt laitteiden hinta on vähentynyt merkittävästi, ja yhä useammat ihmiset valitsevat sen.

Tärkein ero gravitaatiokaaviosta on, että neste (vesi tai pakkasnestettä) virtaa kattilasta paristoihin ja takaisin ei lämpötilan ja paineen eron vuoksi, vaan pumppujen avulla.

Tämän ansiosta saavutetaan seuraavat edut:

• Talon rakennuksessa ei ole rajoituksia geometriaan ja huoneiden lukumäärään;
• lämmitys voidaan asentaa mihin tahansa tilojen alueeseen;
• minkä tahansa pituisia putkia, jotka on asetettu ilman kaltevuutta, voidaan käyttää lämmittimien ja keräilijöiden liittämiseen.

Vihje! Huolimatta siitä, että kiertovesipumppu voidaan asentaa mihin tahansa järjestelmän osaan, on suositeltavaa tehdä tämä paluuletkussa ennen jäähdytysnesteen syöttämistä kattilaan. Siellä nesteen lämpötila on alhaisin, mikä vaikuttaa positiivisesti laitteen käyttöikään.

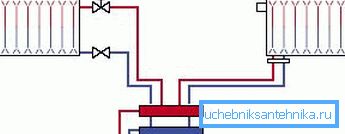

Menetelmä 2. Veden luonnollinen kierto

Tässä tapauksessa jäähdytysneste liikkuu painovoiman takia: lämmitetty vesi muuttuu tiheämmäksi ja kevyemmäksi, joten se pakotetaan järjestelmän ylempään pisteeseen, jonka jälkeen se jäähtyy, jolloin se virtaa keräilijöiden ja patterien läpi ja palaa sitten lämmittimeen.

Gravitaatiopalkin lämmitysjärjestelmällä on seuraavat ominaisuudet:

1. Asennettaessa tarvitaan avoin paisuntasäiliö, joka asennetaan korkeimpaan kohtaan. Se kompensoi jäähdytysnesteen lämpölaajenemista ja estää putkistojen sisäisen paineen nousun.
2. Säteilylämmitysverkko, jossa on luonnollinen kierto, ei vaadi kalliiden sähkölaitteiden asentamista, mikä vähentää merkittävästi työn arvioituja kustannuksia.
3. Luonnollinen kiertoilma on täysin haihtumaton. Vaikka sähkökytkentä katkaistaisiin, mikä on usein esikaupunkialueilla tai maaseudulla, sinua ei jätetä ilman lämpöä.

Radialämmitysjärjestelmien edut ja haitat

Positiiviset puolet

Radiaalisen järjestelmän tärkein etu - helppokäyttöisyys.

Erikoislaitteet tekevät ilmastoverkon hallinnasta mahdollisimman ergonomisen ja kätevän:

1. Voit säätää jokaisen jäähdyttimen lämpötilan kotiisi ilman, että poistat keräyskaapista.. Lisäksi voit tarvittaessa sulkea vesihuollon kokonaan mihin tahansa järjestelmän osaan vaikuttamatta koko lämmitysverkon suorituskykyyn.
2. Jokainen putkipari yhdistää kollektorin vain yhteen jäähdyttimeen.. Siksi voit käyttää pienen halkaisijan omaavia putkistoja, jotka on helppo peittää lattianpäällysteen alla. Lisäksi se mahdollistaa lattiapinnan osittaisen lämmittämisen.

1. Erikoislaitteiden (ns. Hydro-ampujien - suuren halkaisijan keräilijöiden) ansiosta talossa on mahdollista muodostaa useita lämmitysvyöhykkeitä, joissa on erilaiset lämmönsiirtolämpötilat.

Tässä tapauksessa syöttö- ja paluuputkien väliin on järjestetty oikosulku. Lämmitetty vesi kiertää jatkuvasti hydraulista neulaa ja sen aita voidaan valmistaa eri etäisyyksillä (lämpötila riippuu siitä).

Negatiiviset puolet

Täydellisyyden vuoksi on sanottava säteilylämmitysjärjestelmän käytön haitoista.

Niiden takia kaikista eduista huolimatta se ei ole kovin yleistä:

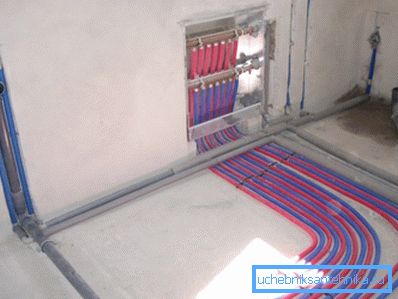

1. Syöttö- ja poistoputkien voimakas virtaus. Mitä suurempi talo on ja mitä monimutkaisempi huoneiden geometria on, sitä yksityiskohtaisemmin tarvitaan. Lisäksi asennuksen monimutkaisuus kasvaa, mikä ei voi vaikuttaa arvioituihin rakennuskustannuksiin.

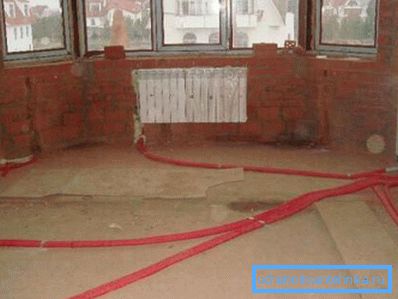

1. Piilotetun asennuksen tarve. Jos perinteinen T-järjestelmä voidaan asentaa seinien varrelle, niin tällöin ei voi asettaa valtavan määrän putkia. Niiden on oltava piilossa lattian alla. Voit seinää seiniin, mutta tässä tapauksessa materiaalin kulutus kasvaa entisestään.
2. Ei liitoksia. Putkilinjoja suunniteltaessa on välttämätöntä varmistaa, että lattian alla oleva putki ei sisällä yhtä liitosta. Tässä paikassa kiihottuvat useimmiten, ja vahingon korjauskustannukset ovat kaukana matalasta ja erittäin työlästä.
3. Jos järjestelmän suunnittelussa on useita piirejä, joissa on erilainen jäähdytysnesteen lämpötila, jokainen niistä tulisi varustaa kiertopumpulla.

Asennusominaisuudet

Kaikki koti- lämmitysjärjestelmät on suunniteltu ja asennettu erikseen talon alueesta, huoneiden lukumäärästä, valitusta jäähdytysaineesta ja lämpöpattereista sekä muista olosuhteista.

On kuitenkin olemassa yleisesti hyväksytty ohje, jonka jokainen asentaja noudattaa.

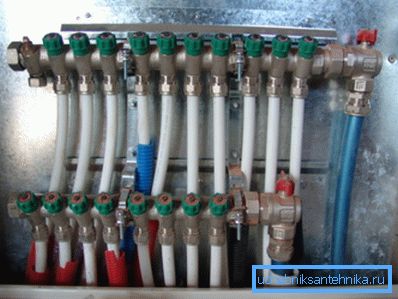

Ensinnäkin on huomattava, että putkien säteittäistä jakautumista ei koskaan tehdä kaupunkikylissä. Tämä johtuu siitä, että jäähdytysaineen virtaus korkeatasoisissa rakennuksissa toteutetaan kaikkien huoneistoja yhdistävien pystysuorien nousuputkien kautta ensimmäisestä kerroksesta viimeiseen.

Tehokkaiden keräilijöiden kytkemisen seurauksena kuuma vesi ei pääse edellä sijaitseviin tiloihin, mikä aiheuttaa lämmitysverkoston toiminnan järjestyksen rikkomisen. Asukkaat valittavat palveluorganisaatiolle, joka ennen tai myöhemmin pakottaa sinut purkamaan keräilijät ja palaamaan tee-lämmitysjärjestelmään.

Kiinnitä huomiota! Edellä mainittu ei koske tapauksia, joissa auton lämmittämiseen käytetään itsenäistä kattilaa. Hän lämmittää itsenäisesti jäähdytysnestettä, joka riittää varmistamaan kodin tarpeet vaikuttamatta naapureiden etuihin.

Kun järjestät säteilylämmitystä omakotitalossa, on tarpeen kiinnittää huomiota tällaisiin vivahteisiin:

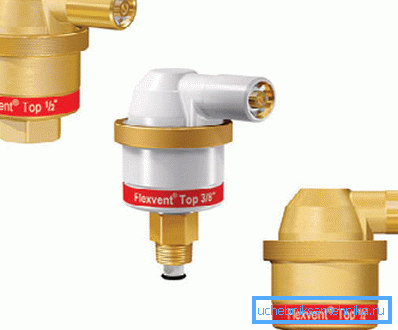

1. Keräilijöissä, jotka syöttävät ja poistavat vettä paristoihin, venttiilit on välttämättä asennettu estämään ilmapistokkeiden muodostuminen. Käytön aikana kaikki järjestelmässä jäljellä oleva ilma vapautuu niiden läpi.

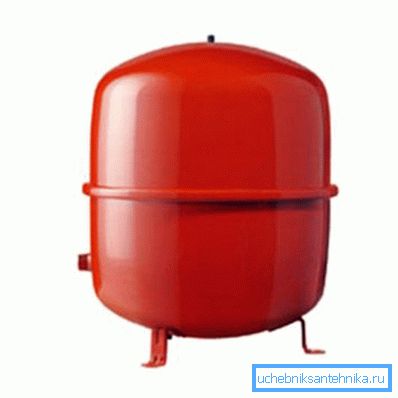

1. Lämmityspiirissä on oltava paisuntasäiliö, jonka tilavuus on 10% putkien läpi kiertävästä jäähdytysnesteen määrästä. On suositeltavaa ostaa kalvopakkauksia suljetusta tyypistä.
2. Kiinnitä säiliö edullisesti putkistoon, joka yhdistää poistoputken kattilaan. Tämä johtuu siitä, että hermeettinen paisuntasäiliö ei pidä pyörteisistä vesivirroista, ja ne näkyvät vähiten usein paluuputkessa.

1. Toisin kuin paisuntasäiliössä, kiertovesipumppujen asennuspaikka ei ole niin tärkeä. Mutta on myös toivottavaa liittää ne jäähdytettyä jäähdytysnestettä tyhjentävään putkeen. Tällöin laite toimii enemmän aikaa.
2. Asennuksen aikana on huolehdittava siitä, että sähköpumppujen akselit ovat vaakasuorassa. Muuten laakerit epäonnistuvat nopeasti vääristymien takia, ja sinun on muutettava tai korjattava laitteet.

johtopäätös

Kaikista eduista huolimatta lämmitysjärjestelyä lämmitykseen ei voida pitää budjettipäätöksinä. Saatujen hyötyjen arvo on epäilemättä käytetty. On vain tarpeen valita oikea laite, jotta siitä ei tule järjestelmän pullonkaula. Saat lisätietoja tästä artikkelin videosta.
