Radiaattoreiden kytkeminen keskusjärjestelmään tai

Tässä artikkelissa tarkastellaan nykyisiä tapoja kytkeä lämpöpatterit ja kertoa niiden toteutuksen piirteistä. Artikkelin aihe on huomattavan kiinnostava, koska lämmityslaitteiden valikoiman laajentaminen merkitsee sitä, että sen oikea valinta, asennus ja käyttö on tarpeen.

Mutta ennen kuin kerrot, miten lämmityslaite liitetään, on tarpeen määrittää lämmitysjärjestelmien tyypit ja niiden sovellusominaisuudet.

Järjestelmät, joissa lämmitysparistot on integroitu

Jotta voisit ymmärtää periaatteen, jonka mukaan akku liitetään omiin käsiin, sinulla on oltava yleinen käsitys järjestelmästä, jossa tätä laitetta käytetään (katso myös artikkeli Kuparilämmittimet: ominaisuudet, tekniset ominaisuudet ja asennus).

Tällä hetkellä kaikkialla on käytössä kahdenlaisia ​​lämmitysjärjestelmiä:

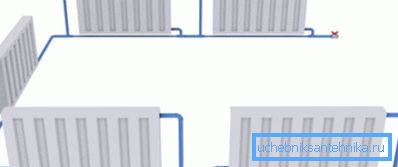

• Monikerroksisissa kerrostaloissa käytetään yleensä yksisuuntaista järjestelmää.. Toimintaperiaate on yksinkertainen - lämmitetty vesi kiertää yhden putken läpi, kulkee tietyn määrän akkuja.

Yhden putkijärjestelmän järjestelmät ovat laitteen kannalta yksinkertaisimpia ja sen seurauksena niiden toteutuksen hinta on alhainen. Tällä ratkaisulla on kuitenkin yksi suuri haittapuoli - kyvyttömyys ohjata lämpötilamittareita eri huoneissa toisistaan ​​riippumatta.

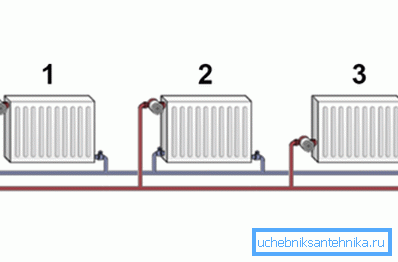

• Kaksiputkijärjestelmä on laitteessa monimutkaisempi, mutta lämmönsiirron kanssa, joka vastaa suunnittelun suunnittelukykyä, voit määrittää optimaaliset lämpötilaparametrit jokaiselle huoneelle.

Tällainen lämmitys toteutetaan pääsääntöisesti matalissa rakennuksissa. Tällaisen järjestelmän toimintaperiaate on, että kaikki paristot on kytketty rinnakkain, minkä vuoksi on mahdollista säätää lämpötilaa kussakin niistä erikseen.

Jäähdytysnesteen kierron ominaisuudet

Radiaattoreiden optimaalisten liitäntävaihtoehtojen määrittämisessä on otettava huomioon jäähdytysnesteen kiertokulun erityispiirteet järjestelmässä. Tällä hetkellä käytetään kahta järjestelmää: pakko- ja luonnollinen kierto.

Luonnollisella kierrolla ei ole erityisiä liitäntävaatimuksia, ja alempi tai ylempi liitäntä voidaan käyttää riippuen siitä, missä paisuntasäiliö sijaitsee järjestelmässä.

Progressiivisempi on pakko- kiertojärjestelmä, jossa jäähdytysneste liikkuu järjestelmän läpi kattilan ja akkujen sijainnin eron vuoksi ja kiertovesipumpun käytön vuoksi. Harkitse, miten radiaattorit voidaan liittää järjestelmään, jossa on pakko.

Nykyiset yhteysmenetelmät

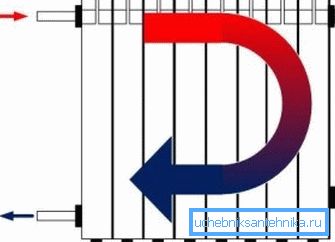

• Yksisuuntainen menetelmä radiaattoreiden kytkemiseksi edellyttää yhdistämistä yhteen syöttöosaan (syöttöputki) ja paluuputkeen. Tässä tapauksessa virtaus on yläosassa ja paluu on alhaalla. Tämä ratkaisu takaa kaikkien paristojen kaikkien osien tasaisen lämmityksen.

Tätä ratkaisua pidetään järkevimpänä käytettäväksi yhden kerroksen asuinrakennuksissa, joissa käytetään keskisuuria lämpöpattereja (enintään 8 osaa).

Tärkeää: Rakenteissa, joissa on paljon osioita, on käytettävä muita menetelmiä, jotka voivat estää suurten paristojen lämpöhäviön.

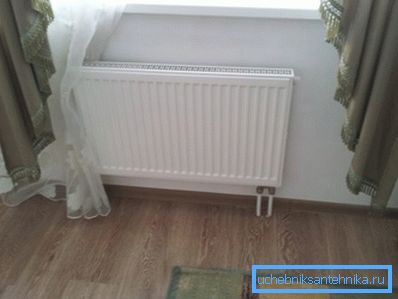

• Voit käyttää jäähdyttimen pohjaliitäntää. Tällainen ratkaisu on tärkeä, jos osa putkilinjasta on piilotettu lattian alle. Täten lattiasta on suuttimia, jotka on kiinnitetty jäähdyttimeen sivujen ala- tai alaosassa.

Tämän menetelmän etuna on matalan profiilin putki. Alemman liitännän haittana on alhainen hyötysuhde, koska tällaisen liitännän aiheuttama lämpöhäviö voi olla jopa 15%. Tämän seurauksena akun ylä- ja alaosa ei ehkä kuumene tasaisesti.

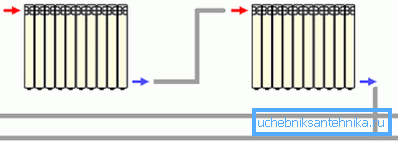

• Jos on kysymys siitä, miten lämmityspatterit voidaan kytkeä lämpöhävikin minimoimiseksi suurella osalla osia, voit käyttää poikkileikkausmenetelmää.

Oikea liitäntä tässä tapauksessa on seuraava: syöttö on kiinnitetty jäähdyttimen yläosaan, kun taas poistoputki sijaitsee toisella puolella, mutta alhaalla.

Tällä ratkaisulla on ilmeinen etu, koska kaikki ylä- ja alapuolella olevat osat kuumennetaan lähes tasaisesti. Kun ristikytkennän lämpöhäviö on enintään 2%.

Valitse asennustöiden tarvikkeet

Kun olemme päättäneet putkilinjojen liittämisestä paristoihin, harkitsemme, mitkä liitännät radiaattoreiden liittämiseksi ovat paras valinta.

Venttiilit ja komponentit valitaan ja hankitaan käytetyn lämmityslaitteen tyypin ja kytkentäkaavion mukaisesti.

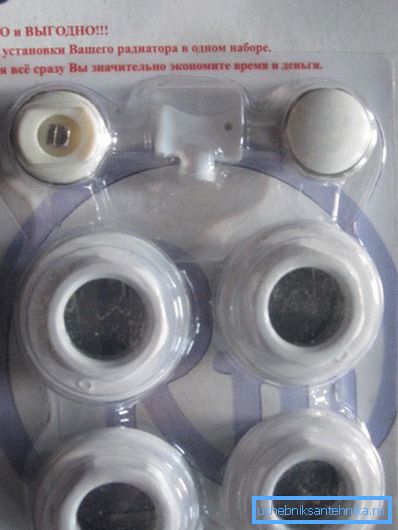

Lämmitysjärjestelmien vakioasennussarja sisältää seuraavat osat:

• futorki 4 kappaletta;
• Mayevskyn nosturi;
• ruuviliitin;
• Paronitovye- tai silikonitiivisteet;
• seinän ja lattian kiinnikkeet;
• Sovittimet ovat tarpeen, jos putkilinjan halkaisija eroaa akun sisääntulon halkaisijasta.

Harkitse, miten jäähdytin liitetään oikein.

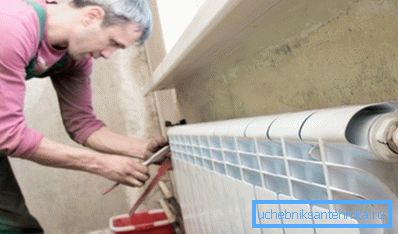

Suositukset jäähdyttimen asentamisesta

Päätti valita jonkin aiemmin luetelluista menetelmistä? Asennus jatkuu (lue myös artikkeli Electric Radiators: tärkeimmät tyypit ja toiminnot).

Asennusohjeet riippuvat patterien ja putkien käytöstä.

• Työskentelemme vain käyttämällä erityistä työkalua. Esimerkiksi tasaiselle leikkaukselle leikattujen polypropeenien tai metalli-muovien liitosliitäntöjen asennusta varten ei pitäisi olla hakasaha, vaan erityinen putkileikkuri.
• Ennen kuin asennat kiinnikkeet ja ripustat akun, varmista, että seinä on tiukka ja vahva.
• Jäähdyttimien (jopa alumiinin) asentamista ei pitäisi tehdä yksin, koska näiden rakenteiden paino on huomattava.
• Jos liitosliittimissä on tiivistyskumi, ei ole suositeltavaa käyttää fum-nauhoja tai hinauksia.
• Kiinnitä liitokset akkujen reikiin keskivoimakkuudella, jotta kierre ei häiritse.

Tärkeää: Asennuksen lopussa liitännät pyyhitään kuivaksi ja järjestelmä täytetään vedellä testiajon ajaksi. Risteyksessä pidämme kuivaa lautasliinaa, ja sitten katsomme, onko siinä kosteutta.

johtopäätös

Nyt kun osaat liittää lämmityslaitteen, voit siirtyä tarvittavien materiaalien ja asennustöiden ostamiseen. Onko sinulla kysyttävää?

Katso lisätietoja tässä artikkelissa olevasta videosta.
