Pystypatterit - niiden tyypit, laskenta ja liitäntä

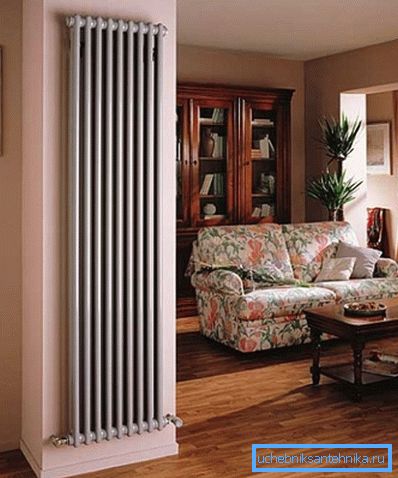

Heti on syytä sanoa, että vertikaalisia lämpöpattereita käytetään paitsi lämmityslaitteina, myös huoneen koristeellisen koristeen esineenä - jotain alkuperäisen sisustuksen lisäksi. Tässä tapauksessa puhutaan veden lämmityksestä, joten olemme kiinnostuneita putkimaisia ​​ja paneelityyppisiä laitteita, jotka on valmistettu bimetalista tai alumiinista, sekä niiden käyttöominaisuuksista.

Lisäksi kiinnitämme huomionne tällaisten lämmittimien asennuksessa esiintyviin vivahteisiin ja lisäksi näytämme videon tässä artikkelissa.

Pystysuuntaiset patterit

Jos haluat käyttää sisätiloissa (enintään 1800 mm korkeita) pystysuuntaisia, ei-standardeja pitkä lämpöpattereita, sinun on ymmärrettävä, että niitä ei voi asentaa ikkunoiden alle.

Näin ollen menetät ylimääräisen lämmöneristyksen, koska ikkunan edessä nouseva lämmin ilmavirta katkaisee lasista tulevan kylmävirran. Mutta sama tilanne syntyy lattialämmitysjärjestelmässä, joten tämä ei ole kriittinen.

laji

  Huom. Itse asiassa kaikki lämmityspatterit ovat lämmintä, koska niiden toiminta tapahtuu vain tällaisessa asennossa. Ne voidaan valmistaa eri metalleista ja tämä riippuu itse asiassa niiden painosta ja hinnasta. Lisäksi se voi vaikuttaa suoraan lämmönsiirron tehokkuuteen.

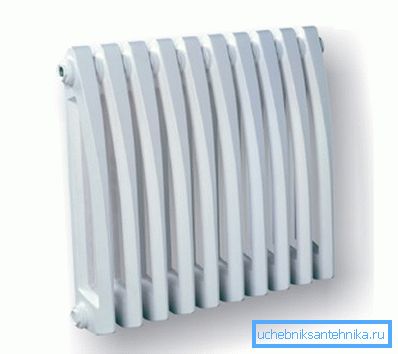

• Valurautaiset vertikaaliset patterit kuuluvat putkimaisen (pylväs) poikkileikkauksen luokkaan, toisin sanoen yksi osa koostuu pääsääntöisesti kahdesta pystysuorasta putkesta tai sarakkeesta, jotka on kytketty toisiinsa, ja näiden osien lukumäärä voidaan valita oman harkintasi mukaan.

Valurauta on erityisen hyvä keskitetyssä lämmitysjärjestelmässä, koska se lämpenee pitkään sen paksuuden vuoksi, mutta se pitää lämpöä pitkään, mikä on erittäin kätevää ajoittaiseen jäähdytysnesteen syöttöön. Rauta-laitteilla on kaksi suurta haittaa - tämä on suuri määrä (autonomisille järjestelmille tämä on liian kallista, ja keskitetysti se on lähes huomaamaton) ja suuri massa.

• Teräslämmittimiä käytetään tällä hetkellä hyvin, mutta ne valmistetaan vain paneelityypistä, jotka toimivat konvektioperiaatteen mukaisesti - ne eivät tuota putkimaisia ​​teräsmalleja, vaikka ne voidaan valmistaa itsenäisesti, ruostumattomassa versiossa. Suuren koon, pienen painon ja suhteellisen edullisen ja houkuttelevan muotoilun ansiosta ne ostetaan usein, vaikka useimmissa tapauksissa se koskee vain itsenäisiä lämmitysjärjestelmiä.

Tällaisten lämmittimien pääasiallinen haitta on korroosioherkkyys, joten ohje ei suosittele niiden käyttöä järjestelmissä, joissa on keskitetty lämmitys, koska vuoto voi tapahtua helposti korkean paineen vuoksi.

• Alumiinimallien tärkein etu on korkein lämmöntuotto ja pienin paino kaikentyyppisissä lämmittimissä, mutta etujen joukossa on tietenkin monia haittoja. Ensinnäkin ei ole järkevää asentaa putkimaista alumiinista pystysuoraa lämpöpatteria keskitetyissä lämmitysjärjestelmissä jopa matalissa rakennuksissa, joissa käyttöpaine ei ole kovin korkea, koska jäähdytysnesteeseen on lisättävä erityinen korroosionestoaine, ja tämä on mahdollista vain autonomisissa järjestelmissä. Lisäksi tällaisen akun hinta on melko korkea, mutta nämä haitat ovat enemmän kuin kompensoivat tuotteen erinomaisen suunnittelun.

• Ulkoasulla alumiini- ja bimetallimallit ovat hyvin samankaltaisia ​​ja lisäksi toisessa on putkimainen jäähdytysnesteen kierto, vaikka tällaisten paristojen tekniset ominaisuudet ovat hyvin erilaisia.

Bimetallirakenne on siis putkimainen säiliö, jossa on terästä ja alumiini on ulkona, joten ne kestävät teräksen ansiosta korkeimman paineen, joka on mahdollista lämmitysjärjestelmissä, ja alumiinin ansiosta niiden lämmönsiirto kasvaa merkittävästi.

LVI-markkinoilla tällaiset mallit ovat luultavasti kaikkein vaativimpia, koska ne voidaan asentaa sekä autonomisen että keskitetyn lämmityksen järjestelmiin (tällaiset lämmittimet on myös purettu osissa).

Peilit ja tasaiset lämpöpatterit

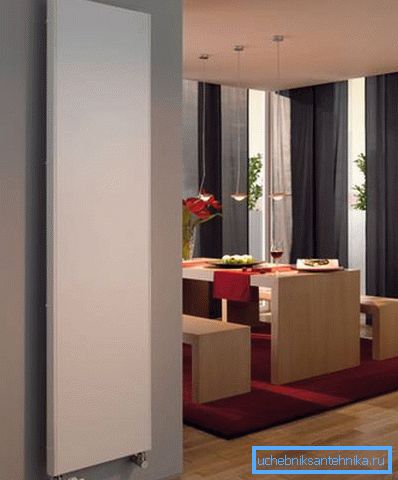

Tällaiset mallit, kuten ylemmässä valokuvassa, ovat pääsääntöisesti vertikaalisia lämpöpattereita, joissa on alempi liitos, jotka toimivat erinomaisesti huoneen sisustukseen, samalla lämmittämällä sitä.

Luultavasti koristeelliset edut ovat kauneimpia malleja, vaikka niiden koko vastaa pääasiassa muita lämmittimiä, joten ne vievät niin paljon tilaa kuin tarvitset.

Tällaisissa lämpöpattereissa on putkijärjestelmä, jossa on vesikierto ja erinomainen lämmönsiirto - esimerkiksi esitämme ECA-tuotteiden taulukon alla.

ECA-paneeli sileä

ECA-paneelin peili

Laskenta ja yhteys

Ennen kuin kytket lämmittimet piiriin, sinun on laskettava niiden lukumäärä tai vain yhden yksikön teho tilavuuden tai neliön asuintilan mukaan, jossa asennus tapahtuu.

Oletetaan, että asennat bimetallisia pystysuuntaisia ​​lämpöpattereita, ja sitten sinun on tarkasteltava yhden osion tehoa mukana olevissa asiakirjoissa, mutta esimerkiksi otamme 185W, nämä ovat Miradon parametreja.

Huoneissa, joiden katot ovat enintään 2,7 m ja seinän paksuus vähintään 0,6 m, käytetään kaavaa S * 100 / P, jossa S on huoneen pinta-ala, P on yhden osan teho ja 100 on lämmitykseen tarvittavien wattien määrä.². Jos otamme huoneen 30 m², keskiarvo K_{määrä jaksoja}= S * 100 / P = 30 * 100/185 = 16,2, mutta luottamusta varten on tietenkin parempi käyttää 17 osaa.

Tällaiset laskelmat voidaan tehdä myös huoneen tilavuudesta, varsinkin jos sinulla on korkeat katot tai käytät paneelijäähdyttimiä, joita ei voida purkaa osiin.

Se käyttää kaavaa P = V * 41,

• jossa P on lämmittimen kokonaisteho,
• V on huoneen tilavuus
• ja 41 on lämmitykseen tarvittavien wattien määrä³

Otamme huoneen, jossa on sama alue, mutta 3m: n kattoon saamme siis V = 30 * 3 = 90m³. Näin ollen P = V * 41 = 90 * 41 = 3690-3,69 kW - tämä on yhden tai useamman tällaisen huoneen tarvitseman lämmittimen kokonaisteho.

Jos lämmityspiiri on jo asennettu, on erittäin helppo kytkeä korkea jäähdytin omin käsin, varsinkin kun niillä on yhteydet alhaalta tai alemmilta puolilta.

On erittäin tärkeää, että kiinnität sen oikein, eikä siinä ollut vinoa, ja sisäänkäynnit vastasivat tarkasti ääriviivojen kiinnityskohtia siten, että kiinnikkeiden kiinnityspisteiden oikea merkintä on erittäin tärkeää. Jokaisessa lämmittimessä on oltava venttiilit ja liitännät (hanat) tulo- ja ulostuloliitännässä siten, että se voidaan irrottaa itsenäisesti.

johtopäätös

Kaikissa huoneissa ei aina tarvita samaa ilmanlämpötilaa, joten pystytään säätämään pystysuuntaisia ​​lämpöpattereita erikseen erilaisista malleista. Tällaisen laitteen toiminnan ydin on, että asetat halutun lämpötilan, kun se saavutetaan, venttiili sulkeutuu ja kun se putoaa, kulku avautuu uudelleen.
