Pyrolyysikattila itse

23-07-2018
Lämmitys

Valitettavasti tällainen siunaus maakaasuna ei ole vielä kaikkien saatavilla. Monet asutukset eivät ole kaasutettuja. Tällaisessa tilanteessa ihmiset käyttävät sähkö- tai kiinteän polttoaineen kattiloita lämmittääkseen kotejaan. Ensimmäiset ovat kalliita sähkön korkeiden kustannusten vuoksi. Toisen haittana on erittäin alhainen hyötysuhde: lähes puolet lämmöstä "menee" ilmakehään. Lisätä hyödyllistä vaikutusta ja säästää lämpöä auttaa pyrolyysin prosessissa. Tämän periaatteen mukaisia ​​kattiloita kutsutaan pyrolyysikattiliksi. Koska teollisuusmallit ovat melko kalliita, piirustuksissa perehtyneen hitsaajan ammatin harjoittajat, jotka voivat työskennellä työkaluilla, haluavat tehdä pyrolyysikattilan omin käsin.

Toimintaperiaate

Toimintaperiaate

Pyrolyysikattila on olennaisesti kiinteän polttoaineen lämmityslaite. Se voi toimia puulla, kivihiilellä, briketeillä tai pelleteillä. Jokaiselle polttoainetyypille tehdään omat laskelmat.

Yleinen toimintaperiaate on, että kaikki polttoainetta poltetaan rajoitetulla ilman pääsyllä. Se palvelee niin paljon kuin on tarpeen kaasun vapauttamisen välttämiseksi, jossa on haihtuvia hiilivetyjä ja hiilimonoksidia. Tällä tavalla saatu kaasu joutuu toiseen kammioon, sekoittuu ilmaan ja palaa siellä, mikä aiheuttaa valtavan määrän lämpöä. Polttoaineen polttamisen tämän menetelmän ansiosta ilmakehään ei käytännössä ole tuhkaa tai päästöjä, ja jäähdytysnesteen lämmitys kestää enintään kaksi päivää yhdellä kuormalla.

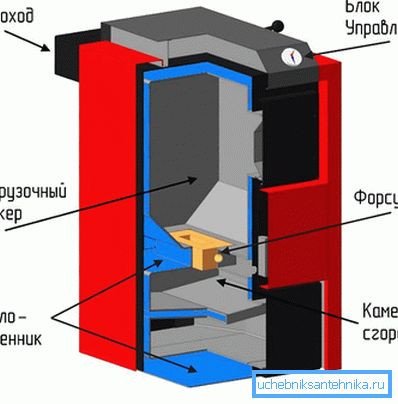

komponenttien suunnittelu

komponenttien suunnittelu

Laitteen pyrolyysikattila koostuu:

  • polttoaineen lastauslaitokset - palokammio, jossa ovi;
  • uudelleen polttokammiot - siinä poltettu kaasu palaa;
  • puhalsi, jossa tuhka kerääntyy;
  • alempi ovi, joka sulkee kaasu- ja puhalluskammion;
  • suuttimet, joiden läpi kaasu joutuu polttokammioon;
  • savupiippu palamistuotteiden poistamiseksi läpällä palamisen ohjaamiseksi;
  • puhallin, joka syöttää ilmaa uudelleenkäyttöön;
  • ritilät;
  • sulatusuunit uuniin;
  • aukot kuparin puhdistamiseksi;
  • veden poistaminen kattilasta;
  • lähtöputket lämmitysjärjestelmän syöttämiseen ja palauttamiseen;
  • kattilan rungon lämmöneristys;
  • turvalaitteet, joihin kuuluvat työntöanturit, painemittari, lämpöanturi.

Työjärjestys

Työjärjestys

Ennen kattilan valmistuksen aloittamista kattilan tulisi harkita, miten se tehdään oikein. Yleensä ne alkavat laskelmien suorittamisesta, ilman että he ovat laatineet kokoonpanojärjestelmän. On sanottava, että laskennan vaiheessa ilmenneet virheet voivat myöhemmin muuttua kattilan virheelliseksi toiminnaksi, aivan kuten väärin tehty yksikkö voi olla vaarallista. Jos teet laskelmat ja piirustus itsessään ei toimi, voit tilata tämän työn asiantuntijoille.

Piirustuksen mukaan valmistetaan kattilan metallisia aihioita. Tätä varten tarvitset metallia, jonka paksuus on 5 mm sisärakenteelle ja 3 mm rungon pinnoitukselle. Tarvitsemme myös putkia, joissa lämmitetty ilma kiertää, minkä vuoksi lämmönsiirtäjä lämmitetään. Tarvitset myös savupiipun, vaimentimet, ovet, lasikuitujen tiivisteet, tuulettimen. Kaikki tämä voidaan ostaa kaupasta.

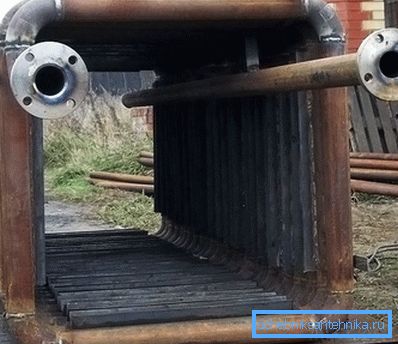

Lämmönvaihdin

Polttokammion lämmöneristykseen on hankittava tulenkestävä tiili. Kattilan rungon eristys on valmistettu materiaaleista, jotka pitävät lämpökaivoa ja kalvokalvoa.

Harkitse esimerkiksi kattilan valmistusta 25 kW: n teholla. Metallista leikataan sellaisten kokojen aihioita:

  1. Kattilan rungon ulkoseinät: etu- ja takamitat ovat 1039 x 618 mm, sivupitkät 1039 880 mm, ylä- ja alaosat 880? 618 mm.
  2. Kattilan etuseinässä valmistamme suorakulmaiset aukot uunille ja ashpitille, jotka sijaitsevat keskellä. Uunin oven mitat ovat 400 × 400 mm, uunin reikä itsessään on 350 × 350 mm. Oven mitat tekevät enemmän, koska on tarpeen järjestää paikka uraan, jossa tiiviste asetetaan. Elämäsi yksinkertaistamiseksi voit ostaa oikean koon mukaisen oven. Pidä reikä 108 mm: n etäisyydellä työkappaleen yläosasta. Tuhkakupin oven ulkomitat ovat 400 × 200 mm, ja reiän mitat ovat 350 × 150 mm. Pidä reikä 88 mm: n etäisyydellä työkappaleen pohjasta. Myös kattilan etuseinässä on suorakulmainen reikä ilmanottoaukkoon ja soikeat reiät vaimentimien kahvoille, jotka säätelevät jälkipolttokammion ja savukaasun syöttöä.
  3. Kattilan takaseinässä on reikä savupiippuun, joka sijaitsee keskellä. Sen koko riippuu savuputken halkaisijasta. Ennen kattilan kokoonpanon aloittamista se ostetaan valmiiksi koottuna venttiilillä.
  4. Takaseinässä vaakasuunnassa 202 mm: n etäisyydellä keskustasta ja pystysuunnassa, 373 mm: n etäisyydellä on reikiä jäähdytysnesteen palauttamiseksi lämmitysjärjestelmään. Sen mitat riippuvat olemassa olevan lämmitysjärjestelmän halkaisijasta.
  5. Ulostulot ovat myös mahdollisia kylmän veden pääsyyn kattilaan ja kuuman veden syöttämiseen suojaavaan lämmönvaihtimeen. Näiden putkien ulostulojen halkaisija 3/4 tuumaa. Aseta ne vaakasuoraan 200 mm: n etäisyydelle keskustasta. Kuuman veden pystysuora syöttö sijaitsee 725 mm: n etäisyydellä puhtaasta lattiasta. Kuuman ja kylmän veden syöttö on 255 mm. Myös horisontaalisesti 145 mm: n etäisyydellä keskeltä ja pystysuunnassa 990 mm: n etäisyydellä leikataan syöttöreiät, samalla kun varmistetaan suuttimen sijoittaminen suojausryhmälle.
  6. Vaakasuunnassa 198 mm: n etäisyydellä keskustasta ja pystysuunnassa 980 mm: n etäisyydellä katkaistaan ​​puolen tuuman reikä lämpösulakkeen anturiliitäntään. Työkappaleen pohjassa 137 mm: n etäisyydellä keskimmäisestä puhtaasta lattiasta tehdään reikä tyhjennysputkelle ja paisuntasäiliön halkaisijalle ?.
  7. Kattilan yläosan työkappaleessa on reikiä kattilapiirin lähtöohjaimelle. Mitat ovat vakiona, koska ne on ostettu valmiina, ennen kattilan asennusta. Kattilan kokonaiskorkeus puhdasta lattiasta ohjaimen yläosaan tulisi olla 1190 mm.
  8. Katkaise kattilan metalliprofiilin U-muotoiset jalat, joiden pituus on 765 mm.
  9. Metallilevystä, jonka paksuus on 5 mm, kattilan sisäpuoli leikataan mitoiksi (paino Rc): uuni 468 - 780 - 346 mm, jälkipolttokammio 468 - 780 - 256 mm, ashpit 468 - 780 - 250 mm. Ylempi uunin runko tehdään pitemmäksi lämmönvaihtimen putkien hitsaamiseksi. Näin ollen anna paikka rei'ille. Sama on aikaansaatu myös pohjalevyn tuhkassa.
  10. Savukammion alaosassa on leikattu suorakulmainen aukko suuttimelle 130 × 200 mm.
  11. Putket, joiden läpimitta on 50 mm lämmönvaihtimelle, leikataan 730 mm: n pituisiksi, 4 kpl.
  12. Leikkaa syöttö-, paluu-, kuuma- ja kylmävesiputket. Putkien halkaisijat valitaan 1 kohdan mukaisesti ja pituus on esitetty kaaviossa.

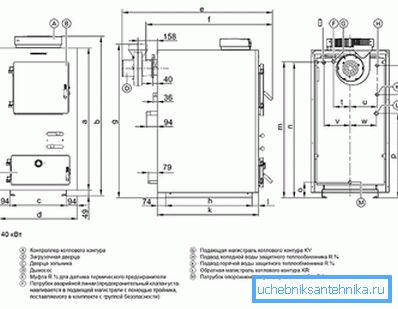

Pyrolyysi-kattilapiiri

Kaarihitsauksen avulla kootut osat on yhdistetty yhdeksi rakenteeksi järjestelmän mukaisesti.

Putkien reiät leikataan pois palapelin avulla (kattilaan asennetaan kotona). Kiinnitä savupiippu salpalla. Sen äärimmäisen pisteen tulisi olla 1289 mm poistettuna uunin oven kahvan reunasta. Suppilon suppilon reunasta samaan kahvaan tulisi olla 1101 mm. Kaasun polttokammion sisäpuolella on tiili. Eristä myös kameran luukku.

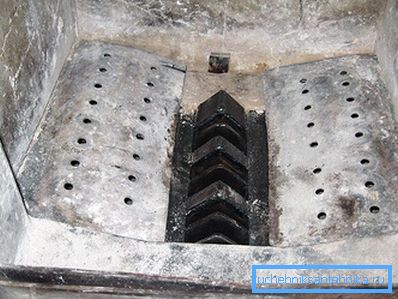

tulipesä

Kun sisäisen rakenteen metalliosat on koottu telineisiin, ulkoinen kotelo hitsataan. Välikappaleita tarvitaan metallin muodonmuutoksen välttämiseksi. Valmistettuun kattilaan kiinnitetään ovia, automaatiota ja kaikkea, mikä on järjestelmän mukaista ja siinä määriteltyjen mittojen mukaisesti. Kattilan jalat on sijoitettu 41 mm etäisyydelle kattilan etureunasta. Niiden välinen leveys tulisi olla 430 mm. Valmiin kattilan päällystetään lämpöeristykseen ja laitetaan koristekoteloon.

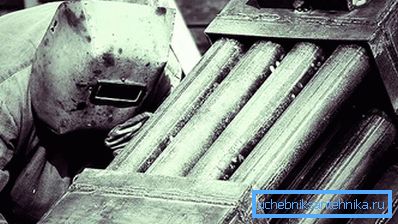

Jotkut vivahteet

Jotkut vivahteet

Jos kaikki on oikein laskettu ja kerätty, savupiipusta ei käytännössä ole mitään savua. On joitakin muita vivahteita:

  1. Kattilan mitat riippuvat sen kapasiteetista.
  2. Kotitekoisen kattilan uuni tehdään hieman korkeammaksi kuin teollisuuskattilat.
  3. Uunin säiliön kokoonpano on parempi tehdä suorakulmaisena.
  4. Polttoaineen ja ilman hallitsemiseksi sinun on tehtävä rajoitin. Se on valmistettu putkesta, jonka halkaisija on 76 mm ja pituus hieman kattilasta pidempi. Tulppaan pohjaan hitsataan levy, jolla on neljä senttimetriä aukkoa putkiseinien kanssa, ja siihen on tehty reikä kattilan kannessa.
  5. Jäähdytysnesteputki on tehty taivutuksella, joka lisää lämmönsiirtoa.
  6. Kattilaan tulevan jäähdytysnesteen määrää ohjaa kattilan ulkopuolella asennettu venttiili.

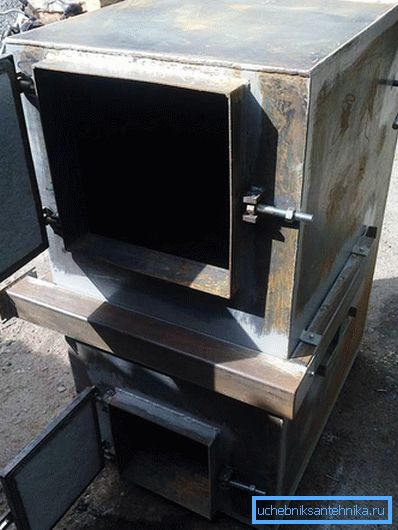

pata

Niinpä pyrolyysikattila on valmis. Ehkä sinulla on henkilökohtainen kokemus tällaisen kodin lämmityslaitteen valmistuksesta. No, olemme kiitollisia teille arvokkaista ohjeista, jotka on esitetty artikkelin kommenteissa.

Ehkä olet kiinnostunut tutustumaan sivuillamme oleviin materiaaleihin:

  • Lauhduttimen ominaisuudet
  • Lämmityspatterien valinnan ominaisuudet
  • Miten tehdä kattilahuone omakotitalossa
  • Mikä on tyhjiöpatterit

video

Miten pyrolyysikattila 15-25 kW? Saat lisätietoja tästä katsomalla videota:

järjestelmiä

Järjestelmien ansiosta voit paremmin ymmärtää, miten pyrolyysikattila toimii ja mitkä ovat sen edut analogeihin nähden:

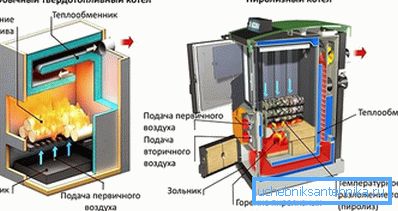

Tyypillisen kiinteän polttoaineen ja pyrolyysikattilan toiminnan periaate

Pyrolyysikattilalaite

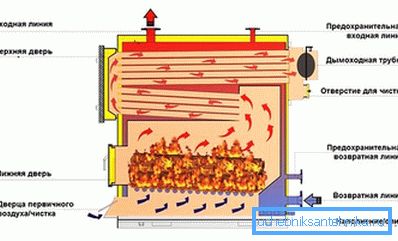

Lämmitetty kaasunpoistojärjestelmä

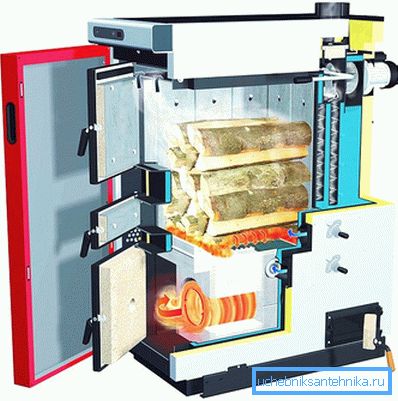

Pyrolyysikattilan käyttöjärjestelmä

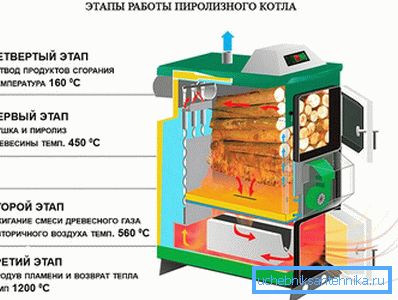

Kattilan vaiheet
