Putkimaiset patterit - niiden tyypit ja asennusominaisuudet

Mikä tahansa asuinrakennus, jos se sijaitsee alueella, jossa on kylmiä vuodenaikoja, tarvitsee jonkinlaista lämmitysmenetelmää, ja tähän tarkoitukseen käytetään usein eri metalleista valmistettuja putkimaisia ​​säteilijöitä. Kaikilla niillä on erilainen lämmönsiirtoaste, josta keskustellaan nyt, ja voit myös katsoa videon tässä artikkelissa, jossa selvitetään joitakin teknisiä kysymyksiä.

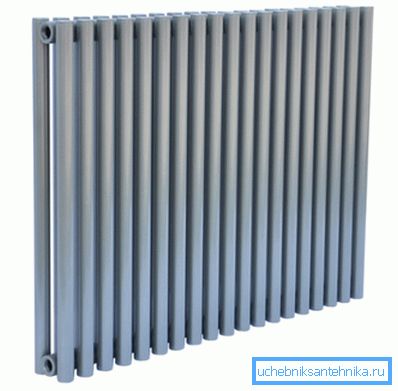

Teräsputkimainen jäähdytin

Lämmityslaitteet

Putkimainen tai, kuten myös kutsutaan, pylväspatterit ovat yksi tai kaksi riviä pystysuoria putkia (sarakkeita), jotka kommunikoivat keskenään ylä- ja alaosassa.

Putkimaisen patterin tyypit

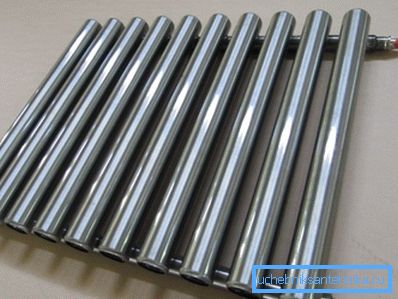

Sivulta asennettu ruostumaton teräspatteri
  • Tällä hetkellä myymälässä ei voi juuri ostaa uutta teräsputkiparistoa - tosiasia on, että sen suunnittelun vuoksi sillä on melko pieni lämmöntuotto ja teräs, kuten tiedetään, on alttiina korroosiolle.

Tietysti on mahdollista valmistaa tämän tyyppisiä lämmityslaitteita, jotka on valmistettu galvanoidusta tai ruostumattomasta teräksestä, mutta niiden hinta samanaikaisesti kasvaa liiallisesti, niin että tällaisissa tilanteissa pukeutuminen maksaa paljon enemmän kuin itse lammas. Ruostumattomasta teräksestä voidaan tietenkin käyttää koristeellisena koristeena lämmityslaitteen yhteydessä, mutta tämä vaihtoehto on mahdollista vain yksinoikeudella (mikä tahansa hyvä hitsaaja voi tehdä sen).

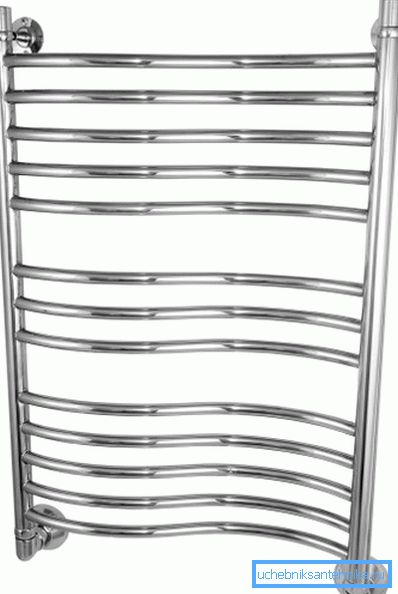

Ruostumaton teräs pyyhkeenlämmitin
  • Ja tässä on toinen hyvin tuttu vaihtoehto edellä kuvatulla metallilämmittimellä - tämä on ruostumattomasta teräksestä valmistettu pyyhekuivain, jolla voi olla hyvin erilainen kokoonpano, joka voi tulla vain suunnittelijan päähän. Kuten olemme jo maininneet, tällaiset laitteet ovat erittäin kalliita ja hyvän pyyhekuivainhinnan keskimääräiset kustannukset saavuttavat noin 150 dollaria, vaikka voit myös ostaa vaihtoehdon 60-70 dollaria.

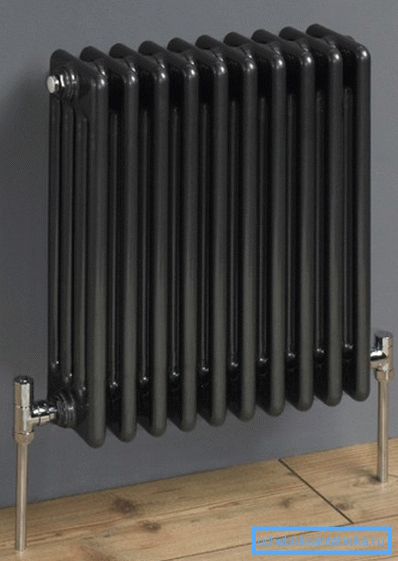

Bimetaali, jossa on pohjaliitäntä
  • Bimetallisia pystysuuntaisia ​​putkimaisia ​​lämmitysradiaattoreita käytetään tällä hetkellä hyvin laajalti sekä autonomisessa että keskitetyssä lämmityksessä, ja tämä johtuu monista bimetallilaitteen eduista.

Tosiasia on, että sen sisustus on valmistettu teräksestä, joka lisää huomattavasti rakenteen lujuutta (jotkut mallit kestävät yli 15 barin käyttöpaineen), ja alumiinia on ylhäällä (harvinaisissa tapauksissa voi olla kupariseos), mikä lisää sen lämmönsiirtoa.

Tämä yhdistelmä on erittäin arvokas lämmityslaitteille, ja lisäksi niillä on hyväksyttävä hinta (alempi kuin alumiinipaneeli), mikä tekee niistä kysynnän.

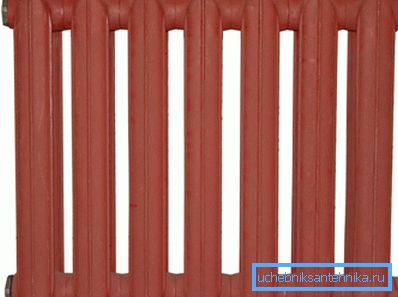

Valurauta-akku
  • Ja lopuksi tunnettu valurautaparisto, joka on edelleen edullinen muihin vaihtoehtoihin useimmissa uusissa rakennuksissa, ja ehkä melko perusteltu, kun sitä tarkastellaan kustannustehokkuuden näkökulmasta. Itse valuraudalla on melko hyvä lämmöntuotanto, mutta johtuen siitä, että tämäntyyppiset putkimaiset lämpöpatterit ovat erittäin paksuisia, ne lämpenevät pitkään, ja lisäksi ne tarvitsevat runsaasti vettä lämmitykseen (suuri tilavuus). Kuumennettaessa laite kuitenkin pitää lämpöä pitkään, mikä on erittäin kätevä keskitettyyn lämmitykseen, mutta ei kannata autonomiselle, koska on tarpeen lämmittää suuri määrä vettä (keskitetyssä lämmityksessä jäähdyttimen tilavuus ei ole merkittävää taloudellisessa mielessä).

Vertailevat ominaisuudet

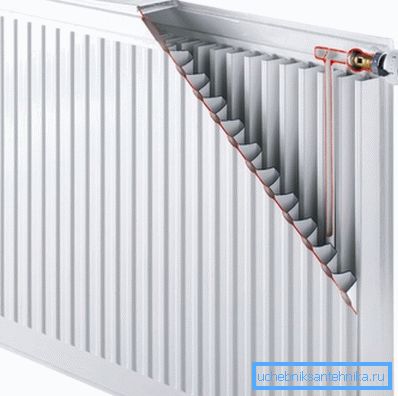

Paneelijäähdytin

Jos vertaamme paneelia ja putkimaisen jäähdyttimen, niin epäilemättä kämmen saa ensimmäisen mallin, ja siihen on tarpeeksi hyviä syitä, joita ei voida kiertää riippumatta siitä, kuinka monta kannattajan perinteistä paristoa on ja mitä argumentteja he antavat.

Aloitetaan siitä, että paneelilämmittimet toimivat konvektiojärjestelmällä, joka lisää huomattavasti niiden lämmönsiirtoa - ylemmässä kuvassa näet laitteen osan, jossa on U-muotoisia levyjä ilman konvektiota varten.

Huom. Kaiken kaikkiaan tällaisia ​​paneeleja on kolme, tämä on №11, jossa on vain yksi levy, jossa on U-muotoinen vaikutelma, №22 - kahdella tällaisella levyllä ja №33, jossa on jo kolme levyä.

Mutta kaikki ei ole niin hyvä - paneelilaitteilla on vähemmän kapasiteettia ja suurempi lämmönsiirto, ja ne ovat paljon kevyempiä, mutta tämä vaikuttaa lämmittimen kykyyn kestää järjestelmän paineen - ne kestävät jopa 10-12 baria, ja tämä ei riitä 9-kerroksiseen rakennukseen.

Mutta tämä koskee teräsmalleja - alumiinipaine pidetään vieläkin vähemmän, joten ne ovat mieluummin pienikokoisissa rakennuksissa ja yksityisellä sektorilla. Lisäksi alumiini vaatii erityisiä lisäaineita jäähdytysnesteen poistamiseksi metallien korroosiolta, ja tämä on jälleen hyväksyttävä vain omaan kotiin, mutta ei keskitettyyn kattilahuoneeseen.

Siksi, jos asut monikerroksisessa rakennuksessa, kannattaa miettiä, mitkä teräsputkilämmityspatterit ovat parempia, ja tämä on kaikkien ominaisuuksien mukaan bimetaali, jolla on suuri lujuus ja erinomainen lämmönsiirto.

Mutta jälleen kerran voit pysyä budjettiversiossa - valuraudassa, mutta tämä on vain, jos et ole kovin huolissaan suunnittelusta. Vaikka täällä, paneelilämmittimet ovat ensinnäkin - ne ovat paljon kauniimpia ja ne voivat toimia olennaisena osana harkittua sisustusta.

Huom. Kuten näette, paneelin jäähdytin näyttää olevan parempi, mutta ei aina ja kaikkialla sen parametrit ovat hyväksyttäviä. Jos tällainen lämmitin olisi kaikilta osin parempi, putkimaisia ​​malleja ei olisi tuotettu kauan sitten.

Asennusominaisuudet

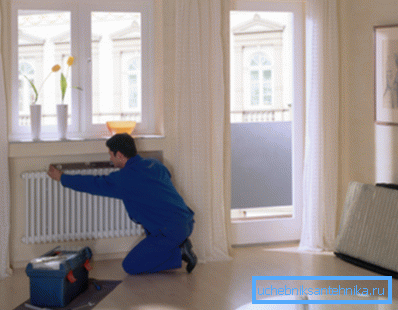

Asennustyöt

Jos haluat löytää putkimaisen jäähdyttimen, jossa on alempi liitäntä, haluan sanoa, että yhteyden sijainti tässä ei ole merkitystä, sillä näillä malleilla on kaksi sisäänkäyntiä kummallakin puolella, mikä tarkoittaa, että ne voidaan liittää sivusta, ylä-, ala- ja diagonaalinen, eli lämmityspiirin asettelun mukaan, joka on muuten erittäin kätevä yksityiselle sektorille.

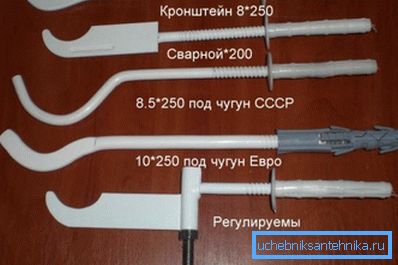

Kiinnitystyypit

Yksi ja kaikki tämän tyyppiset lämpöpatterit, jos niitä käytetään vesilämmityspiiriin, on kiinnitetty (ripustettu) erityisiin S-muotoisiin kiinnikkeisiin, joiden päämallit näkyvät ylemmässä kuvassa.

Jos liitos tehdään teräsrajaan, näiden kiinnikkeiden sijoittelu on ensisijainen tehtävä asennuksessa, koska niiden siirtyminen vain 1 cm: n verran voi olla kohtalokasta - putki täytyy ruuvata "vnatyag": iin, jota ohje ei suosittele vasara ulos).

Mayevskyn nosturi

Ei ole mikään salaisuus, että järjestelmän ilma on koko lämmityspiirin pahin vihollinen, joka voi aiheuttaa paljon vaivaa käynnistyksen aikana tai jopa järjestelmän käytön aikana aivan keskellä talvea, ja sinun täytyy etsiä pisteitä, joissa voit antaa sen ulos - soittaa putkimiehet naapureita ja niin edelleen.

Mutta kaikki tämä kuohunta voidaan välttää asentamalla Mayevsky-venttiili jokaiselle säteilijälle (sitä kutsutaan myös nimellä "Mayevsky tap"), jonka kautta voit vapauttaa ylimääräistä ilmaa akusta milloin tahansa ilman vettä.

johtopäätös

Haluaisin myös lisätä, että on mahdollista asentaa automaattisia lämpötilansäätimiä (kullekin pisteelle erikseen) putkimaisia ​​säteilijöitä varten, aivan kuten paneelilämmittimissä. Vain tällainen ylellisyys on saatavilla vain itsenäisen lämmityksen läsnä ollessa - keskitetyssä järjestelmässä lämpötila on säädetty keskuslämmityslaitokselta tai jakelijalta.
