Putkikattila: miten tehdä yksinkertainen ja taloudellinen

Useimmissa tapauksissa kiinteän polttoaineen kattiloissa on yksi merkittävä haitta - niiden on jatkuvasti ladattava osia hiiltä, ​​polttopuuta, brikettejä jne. Tätä ongelmaa voidaan kuitenkin välttää.

Voit tehdä pyrolyysikattilan putkesta. Se liittyy pitkään palaviin laitteisiin ja voi toimia kaikenlaisilla kiinteillä polttoaineilla, jopa palavalla jätteellä.

Kiinteän polttoaineen lämmön generaattorin ominaisuudet

Ensinnäkin siitä, miten valaisin toimii.

Toimintaperiaate

1. Pitkät polttolaitteet toimivat tahmea polttoaineella 10/16 tuntia. Tässä tapauksessa aggregaattien lämmönsiirto kasvaa huomattavasti.
2. Polttoaine palaa kokonaan. Tästä johtuen yksikön käyttökustannukset laskevat ja jätteen määrä pienenee.
3. Tällaisissa kattiloissa on tilava tulipesä, jossa on rajoitettu palamisalue ja ohjattu ulkoilmanotto..
4. Polttoainemäärät ladataan niihin kerran 10/16 tunnin kuluessa.. Rajoittamalla hapen virtausta kattilaan on mahdollista saavuttaa polttoaineen hitaasti höyrystyminen korkeissa lämpötiloissa.
5. Jos aiot tehdä putkesta kattilan, jossa on omat kädet, voit asentaa savupiippuun lämmönsiirtosäiliön, joka lämmittää kylpyveden..

Kiinnitä huomiota! Yhteenvetona edellä esitetystä voit ladata pitkään palavia kattiloita kerran tai kahdesti päivässä. Lämmitysjärjestelmä toimii jatkuvasti.

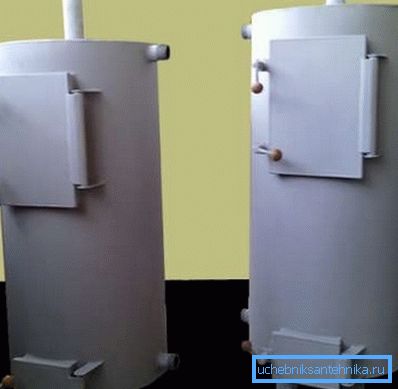

Laitteen suunnittelu

1. Paloputkikattila valmistetaan parhaiten putkista, joiden poikkileikkaus on 300 mm. Niiden seinämän paksuuden on oltava vähintään 3 mm. Ohuempi metalli korkeiden lämpötilojen takia palaa nopeasti.
2. Putken pituuden tulee olla 80/100 cm, ja ladatun polttoaineen osien määrä riippuu tästä parametrista.

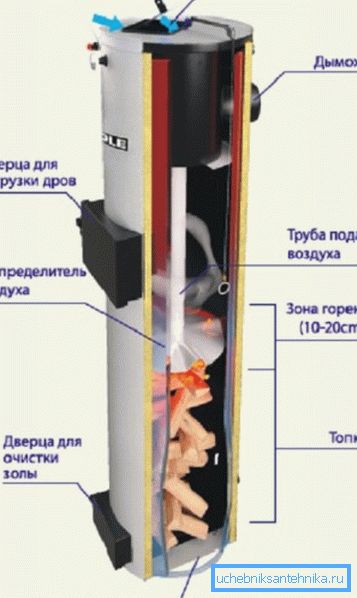

Suunnittelun mukaan laite on jaettu kolmeen osaan.

1. Paikka kirjanmerkiksi polttoaineeksi. Sen korkeus voi vaihdella polttoaineen palamisen aikana.
2. Maa polttamiseen ja lämmöntuotantoon. Siellä polttoainesäiliöt.
3. Täydellinen palamisalue. Siinä tuhka palaa ja savukaasut poistuvat.

Polttovälinettä rajoittava laite tarkoittaa yksikön toiminnan aikaa ilman tankkausta, sitä kutsutaan ilmajakajaksi.

1. Tämä on metallirengas, jonka paksuus on 4/6 mm ja reikä keskellä. Sen läpi teleskooppiputken avulla happi pääsee polttopaikalle.
2. Jakelijan halkaisijan tulisi olla hieman pienempi kuin laitteen poikkileikkaus. Niinpä hän liikkuu ilman esteitä.
3. Polttoalueen korkeutta ohjaa juoksupyörä itse ja sen terien leveys. Ilmanjakajan korkeus on enintään 5 cm, muuten puu palaa hyvin nopeasti.

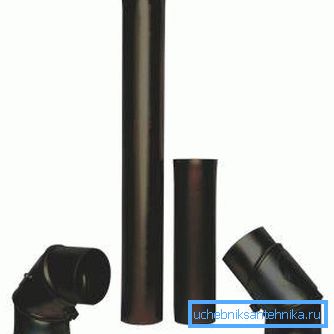

Ilmanottoputki voidaan tehdä monoliittiseksi tai teleskooppiseksi.

1. Sen poikkileikkauksen tulisi olla noin 6 cm, jakelijan reiässä - korkeintaan 2 cm, muuten polttoainekammio on ylikyllästetty hapella.
2. Happea voi virrata putkeen suoraan ympäröivältä tilalta tai ilman lämmityskammiosta yksikön yläosassa. Joten polttaminen on vakaampaa ja tehokkaampaa.
3. Hapen virtausta kammioon voidaan säätää laitteen yläosassa sijaitsevalla läpällä.

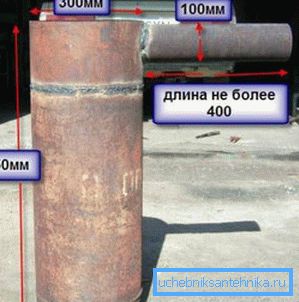

Itse tehdyn kiinteän polttoaineen kattilassa on oltava savupiippu savupiipusta polttotuotteiden siirtämiseksi. Se voidaan hitsata kattilan sivulle seinän yläosassa.

Kiinnitä huomiota! Savupiipun poistumisen on ensin oltava vaakasuorassa. Tämän segmentin pituus voi olla 40/50 cm, ja tällainen laite estää ylimääräisen vetovoiman muodostumisen.

Kattilan alaosassa tulisi olla tuhkakuppi, jossa on ovi tuhkan, kuonan ja tuhkan kaatamiseen.

Jäähdytysnesteen lämmittäminen rakennuksen vesilämmitysjärjestelmään kahdella tavalla.

1. Ulkopuolinen säiliö, jonka läpi savuputken putki kulkee, on asennettu. Lämmitetyt palamistuotteet antavat lämpöä lämmitysjärjestelmän vedelle.
2. Vedenvaihdinputki kulkee yksikön palotilan läpi. Säiliössä vesi lämmitetään kelalla, joka on liitetty putkeen.

Ensimmäinen menetelmä on paljon helpompi toteuttaa. Se on ihanteellinen, jos kattila valmistetaan putkesta. Toinen menetelmä on kuitenkin tehokkaampi ja melko monimutkainen toteutuksessa. Se on optimaalinen asuinrakennuksessa.

Kattilan itsenäinen valmistus

Lisäksi, miten kattila asennetaan putkesta omin käsin.

Mitä sinun tarvitsee kokata

Tarvitset seuraavat.

1. Teräsputki yksikön koteloon, jonka halkaisija on 30 cm ja jonka seinämän paksuus on vähintään 3 mm.
2. Levyt, paksuus 4 mm.
3. Metalliputket: osa 6 cm - kanavalle, jonka halkaisija on 10 cm - savupiippuun.
4. Hitsauslaite.
5. Kulmahiomakone (ts. Bulgaria).

Kiinnitä huomiota! Kattila tulee asentaa tiukasti vaakasuoraan ja tasaiselle alustalle. Usein tämän täytyy kaataa betoni.

Työprosessi

1. Ensinnäkin kotelon putki leikataan halutulle 80/100 cm: n pituudelle, jos kattilan korkeus on suurempi, polttoaineen sijoittaminen on vaikeaa.
2. Seuraavaksi työkappaleen reunat on kohdistettu.
3. Sitten pohja on hitsattu putkilevystä, haluttaessa - kanavapalkista valmistetut jalat.

1. Sen jälkeen tehdään ilmajakaja. Teräslevystä leikataan ympyrä, jonka poikkileikkaus on 2 cm pienempi kuin rungon sisähalkaisija. Ympyrän keskelle porataan reikä, jonka halkaisija on enintään 2 cm.

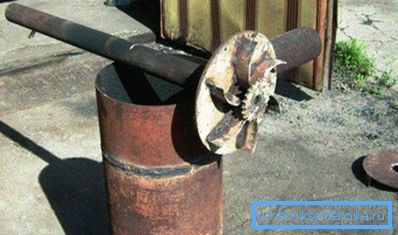

2. Siipipyörä, jossa on teräksestä valmistetut terät, hitsataan ilmajakajan pohjaan. Niiden tulee olla enintään 5 cm leveitä.
3. Kanavaputki tulee hitsata säätimen yläosaan siten, että jakajan reikä on sen poikkileikkauksen keskellä.

1. Ohje varoittaa, että kanavan korkeuden on oltava vähintään 100% yksikön rungon korkeudesta. Putken yläosassa on oltava vaimennin, joka säätää ilman virtausta.
2. Laitteen alareunassa on tehtävä ovi tuhkapannulle. Tämä hiomakone leikkaa teräslevyn suorakulmion. Sitten hän kaaree. Seuraavaksi siihen kiinnitetään kahva ja saranat.
3. Laitteen yläosassa hitsataan savupiippu. Ensinnäkin putken täytyy mennä vaakasuoraan, sitten se johdetaan lämmitysjärjestelmän lämmönvaihtimen läpi, joka on säiliön muotoinen.
4. Nyt on jäljellä kattilan kannen tekeminen. Sen tulee olla aukko ilmajakajaputken alla. Kansi on valmistettava niin, että se sopii tiiviisti laitteen tulipesään. Muuten laite polttaa. (Katso myös artikkeli Ruostumattoman teräksen savuputki: ominaisuudet.)

johtopäätös

Jos kuvattu kattilalaite on tehty ja sitä käytetään oikein, se on taloudellinen ja turvallinen. Tällainen laite voi toimia minkä tahansa kiinteän polttoaineen, jopa palavien kotitalousjätteiden, kanssa.

Tämän artikkelin video kertoo paljon mielenkiintoisemmaksi.
