Putken halkaisija lämmitykseen ja tämän indikaattorin
Kuten tiedätte, lämmitysjärjestelmän työ riippuu pitkälti siitä, kuinka hyvin kaikkien elementtien parametrit valitaan. Ja jos kattiloita ja lämpöpattereja kiinnitetään asianmukaisesti, putket hankitaan usein "mikä on halvempaa" tai "mikä oli käsillä". Samaan aikaan putkilinjojen on täytettävä tietyt parametrit, jotta voidaan varmistaa lämmityslaitosten optimaalinen taloudellinen käyttö.
Pääputket
Lämmitysjärjestelmän halkaisijaputkien määrittämiseksi on ensin määritettävä valmistusmateriaali. Yleisimmin käytetyt vaihtoehdot ovat:
| Terästuotteet | Yleisin vaihtoehto, muutama vuosikymmen sitten, ei ollut vaihtoehtoja. Edut johtuvat alhaisesta hinnasta, haitoista - asennuksen monimutkaisuudesta (hitsaus), alttiudesta korroosiolle ja säännöllisen maalauksen tarpeesta. |
| Polypropeeniputket | Erittäin suosittu päätös useiden tekijöiden takia: kohtuullinen hinta sekä perusmateriaalille että lämmitysputkiliittimille, korroosionkestävyydelle ja nopealle asennukselle. Puutteista on syytä huomata korkea lämpölaajenemiskerroin ja valtateiden muodonmuutokset altistettaessa korkeille lämpötiloille. |
| Metalliputket lämmitykseen | Tätä vaihtoehtoa leimasivat korkea lujuus, korroosionkestävyys ja korkea asennusaste, koska liitosten määrä on minimaalinen, järjestelmä voidaan sijoittaa seiniin ja betonoida. Minusista tulee huomata korkeat kustannukset ja tarve käyttää erityistä työkalua työskennellessäsi |
| Kupariputket | Tällä vaihtoehdolla on useita etuja, ja niille on ominaista kestävyys, korkea lujuus ja erinomainen suorituskyky, kupariputkien lämmityslämpö on pieni, mikä säästää tilaa. Minusista havaitaan melko hidas kokoonpanoprosessi (varsinkin jos teet kaiken itse ilman asiantuntijoiden apua) ja yhteensopimattomuus joidenkin materiaalien kanssa (tapahtuu elektrolyyttinen prosessi) |

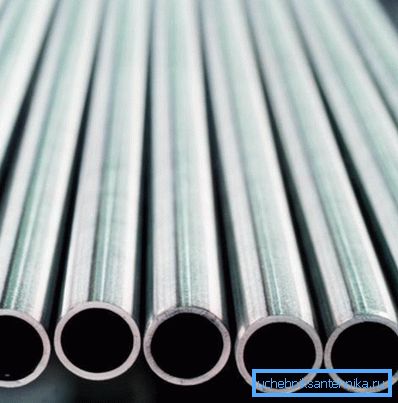

| Ruostumaton teräs | Yksi parhaista vaihtoehdoista, erinomaiset ominaisuudet. Käytetään harvoin erittäin suurten kustannusten ja asennuksen monimutkaisuuden vuoksi |
Miten valita optimaalinen halkaisija
On syytä huomata, että kaikille järjestelmille ei ole yleistä vaihtoehtoa, ja jokaisessa erityistapauksessa on otettava huomioon useita tärkeitä tekijöitä, joita tarkastelemme yksityiskohtaisemmin ja yksityiskohtaisemmin.
Vihje! Ei ole syytä kuunnella epäpäteviä asiantuntijoita, jotka sanovat, että mitä suurempi putkilinjan halkaisija on, sitä parempi. Ensinnäkin suurissa putkissa paine on pienempi, joten lämmönsiirto on huonompi, ja toiseksi on vaikeampi asentaa ne, ja ne vievät paljon enemmän tilaa.
Pienen putkilinjan tärkeimmät edut
Jos sinulla on kotitalouksien lämmitysjärjestelmä, jolla on luonnollinen kierto, niin oikea läpimitta lasketaan hyvin, koska järjestelmän tehokkuus ja lämmönsiirtimen oikea kierto riippuvat suoraan tästä indikaattorista. Mutta on paljon tehokkaampaa käyttää pakkojärjestelmää kiertopumpulla, sitä voidaan käyttää erinomaisen suorituskyvyn saavuttamiseen, ja lämmitysjärjestelmän putkien halkaisijat voivat olla paljon pienempiä.

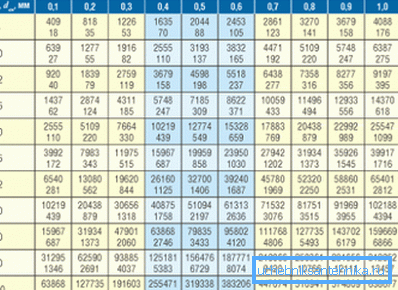

Mutta liian pieni osa ei myöskään ole sopiva, koska tämä vähentää lämmönsiirtoa ja viestintä toimii hyvin meluisaksi. Siksi on tärkeää tehdä päteviä laskelmia optimaalisen suorituskyvyn saavuttamiseksi. Asiantuntijat suosittelevat putkilinjojen valitsemista, joiden sisäinen poikkileikkaus on siten, että nesteen nopeus on 0,4 - 0,6 m / s, alla on taulukko, jolla kaikki tarvittavat laskelmat on helppo tehdä.
Yksityisen talon lämmitysputkien pieni halkaisija tarjoaa useita etuja:
- Materiaalien houkuttelevampi hinta, kaikki työt voidaan kuitenkin tehdä itsenäisesti (jos liitännät tehdään erikoistyökaluilla, niiden käyttöohje on pakollinen opinnolle).
- Pieni osa mahdollistaa jäähdytysnesteen kiertonopeuden vähentämisen järjestelmässä, varmistaa sen korkean hyötysuhteen ja maksimaalisen lämmönsiirron.
- Riippumatta siitä, mitä materiaalia valitset, pieni halkaisija vähentää järjestelmän kapasiteettia., Siksi yksityisen talon tai huoneiston lämmittäminen on paljon taloudellisempaa, ja järjestelmä lämpenee nopeammin.
Laskennan esimerkki
Lämmitysputkien halutun halkaisijan laskemiseksi on otettava huomioon seuraavat parametrit:
- Huoneen pinta-ala on pääsääntöisesti korkeintaan 3 metriä ja korkealaatuinen seinäeriste 10 m2 alueen tulisi olla 1 kW lämpötehoa.
Kiinnitä huomiota! Joillakin alueilla vaaditun kapasiteetin indikaattori voi vaihdella, ja kaikki tiedot löytyvät valtuutetuista elimistä ja erityisluetteloista.
- Jos huone on 25 m2 Tarvitaan 2,5 kW tehoa plus 20 prosentin marginaali, joten lopputulos on 3.
- Lämpöpattereita valittaessa ne on valittava siten, että ne antavat tarvittavat indikaattorit, kun taas on parempi valita vaihtoehto, jossa on marginaali kuin tuotteet, joilla ei ole riittäviä ominaisuuksia.
- Edellä olevan taulukon avulla valitaan optimaalinen sisähalkaisija, tässä tapauksessa se on 10 mm, ja 12 mm: n versio on sallittu.
johtopäätös
Putkien koko on itse asiassa hyvin tärkeä ja vaikuttaa järjestelmän toimintaan paljon enemmän kuin yleisesti uskotaan. Sinun pitäisi kiinnittää huomiota tähän ongelmaan, tämän artikkelin video auttaa sinua ymmärtämään joitakin vivahteita.
