Pohjalinjan jäähdytin: asennus- ja myöhemmät toiminnot

Jäähdyttimen syöttö on kolmenlaisia:

  • sivusuunnassa yksipuolinen;
  • risti;
  • alla.

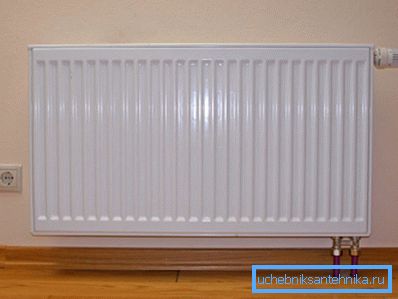

Paneelin akku asunnon sisäpuolella

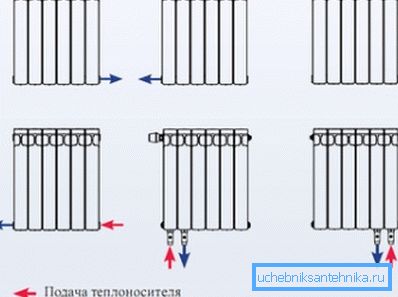

Lämmityslaitteiden asennusjärjestelmä

Jokaisella luetelluilla tyypeillä on ominaisia ​​etuja ja joitakin haittoja, jotka on otettava huomioon sekä lämmityslaitteita valittaessa että lämmitysjärjestelmän suunnittelussa.

  • Esimerkiksi yleisin tänään on yksipuolinen yhdysliitäntä. Tämä johtuu suurelta osin putkien sijainnista tyypillisessä asunnossa.
  • Ristimenetelmää käytetään pääsääntöisesti suurten etäisyyksien tai suurempien osien lukumäärän liittämiseen.
  • Lattiamenetelmä on merkityksellinen siinä tapauksessa, että kytket lämmityslaitteet putkiin, jotka on tehty alhaalta.

Niinpä jokainen aikaisemmin luetelluista menetelmistä on merkityksellinen suhteessa tiettyyn tilanteeseen. Tarkastellaan tarkemmin, miten radiaattoreiden kytkentä alempaan liitäntään suoritetaan.

Perustiedot

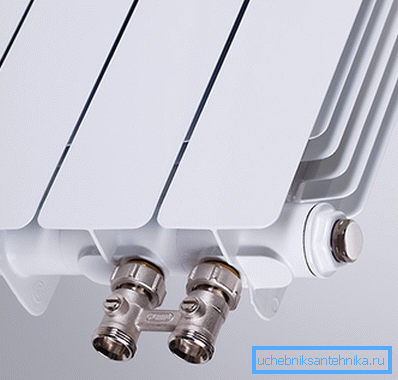

Näin alumiinisäteilijät, joissa on pohjalinja

Moderni lattialämmittimet, joissa on pohjaliitäntä, ovat merkityksellisiä, jos lämmitysputket asetetaan lattian alle. Minun on sanottava, että nykyään uusien asuntojen ja talojen järjestämisessä harjoitetaan useimmissa tapauksissa piilotettuja putkiasennuksia, mikä tarkoittaa, että lämmityslaitteita tarvitaan tällaiseen yhteyteen.

Tärkeää: Kun valitset tämän lämmityslaitteiden asennustavan, sinun on käytettävä erityistä liitäntäsolmua lämpöpattereille, joissa on alhaisempi syöttö. Tällainen lähestymistapa asennustöihin ehkäisee tulvien uhkaa onnettomuustilanteessa ja nivelten tiiviyden menetys.

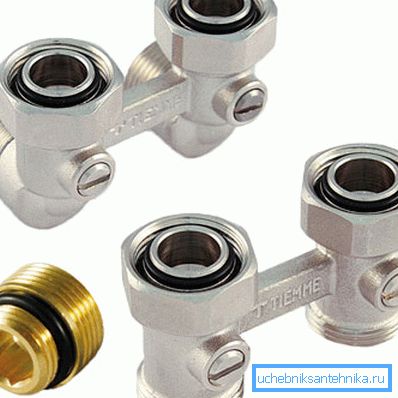

Putkien liittämiseen tarkoitetussa valokuvapaikassa

Kuten jo mainittiin, jokaisella liitäntämenetelmällä ei ole vain etuja, vaan myös joitakin haittoja. Tässä tapauksessa haittapuoli on akun energiatehokkuuden pienentäminen noin 10% verrattuna eri tavoin yhdistettyihin analogeihin.

Tehokkuuden menetys voidaan kuitenkin kompensoida valitsemalla oikea lämmitin. Esitetään laaja valikoima akkuja, jotka eroavat sekä valmistuksessa käytettyjen materiaalien tyypistä että energiatehokkuuden asteesta.

Siksi, jotta voisimme käyttää itsenäistä lämmitysjärjestelmää, jossa akkuja on liitetty alhaalta, huoneeseen ei ollut kylmä, sinun pitäisi ostaa alumiini- tai metallilaitteita, jotka vapauttavat lämpöä voimakkaammin.

Mikä aiheutti tarvetta käyttää paristoja alla olevan yhteyden avulla

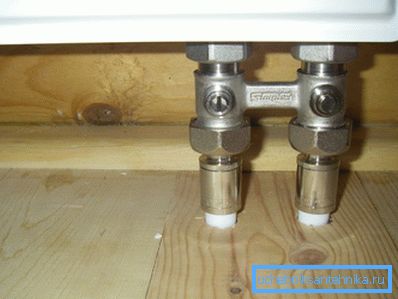

Putkien kokoonpano

Kuten jo mainittiin, pääasiallinen syy bimetallisten lämpöpatterien asentamiseen pohjaliitännällä on putkien sijainti lattian alla. Mutta käy ilmi, että tämä ei ole ainoa syy.

Alla suoritettu kiinnitys näyttää esteettisesti miellyttävämmältä kuin sivulta tai ristiltä. Tosiasia on, että tällä tavalla suunniteltu sisustus näyttää paljon ylemmältä ja harmonisemmalta.

Liitäntä pohjaan on käytännöllisempi, koska se voidaan tehdä käsin käyttämällä erityistä solmua tai suoraan. Jos käytetään erikoiskokoonpanoa, akku voidaan irrottaa järjestelmästä ilman veden tyhjennystä. Tämä on enemmän kuin merkityksellistä, jos on tarpeen korjata yksi laitteista toimivalla järjestelmällä.

Tarve kytkeytyä pohjasta voi johtua itse akun suunnittelun ominaisuuksista. Esimerkiksi joissakin putkimaisen tai paneelimallin malleissa on sisääntuloaukot, jotka eivät sijaitse sivuilla, vaan alareunassa.

Tärkeää: Alemman vuorauksen vakiovarusteet on varustettu teräslämmityslaitteilla. Bimetallisia ja alumiiniakkuja, joiden vakiokokoonpano tarvitaan putkien liittämiseen alhaalta, ei ole suuressa määrin valmistunut. Tämän seurauksena tämä solmu on hankittava erikseen ja kiinnitettävä vakiovarusteena oleviin alareunan haaroihin.

Lämmittimien tyypit

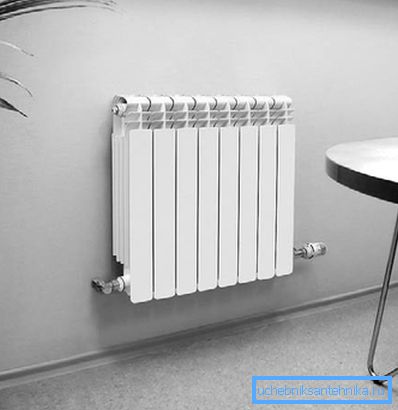

Esimerkki siitä, miten pohjaan asennetut bimetalliradiaattorit voidaan asentaa.

Tavallisessa kokoonpanossa ei kaikissa paristotyypeissä ole kaikkea, mikä on tarpeen alemman liitännän aikaansaamiseksi. Jos valitset lämmittimet, jotka on varustettu tehtaalla tehtaalla lattiaan asennettujen putkien liittämiseksi, on aika kiinnittää huomiota teräspattereisiin, joissa on pohjayhteys.

Tämä lämmittimien luokka on myytävissä seuraavilla muutoksilla:

  1. Paneeliparistot, jotka kokoonpanon mukaisesti jakautuvat seuraaviin malleihin:
  • sileä;
  • profiili,
  • hygienia.

Profiilimalleja käytetään laajalti arkielämässä. Nämä laitteet on helppo tunnistaa laatikkomaisen kotelon avulla, jossa on leimaus etupuolella ja joka on tehty pystysuorien raitojen muodossa. Tämä muutos on suosittu, koska sen hinta on edullisin, ja lisäksi koristeellinen leimaus antaa laitteelle erityisen valituksen.

Sileät ja hygieeniset mallit on helppo tunnistaa leiman puutteesta. Tällaisia ​​lämmittimiä käytetään harvoin jokapäiväisessä elämässä, koska ne asennetaan pääasiassa lääketieteellisiin laitoksiin, julkisiin rakennuksiin jne.

Näiden paristojen ominaispiirteet ovat helppohoitoisia, koska ne on helppo puhdistaa pölystä ja huuhdella erilaisista epäpuhtauksista.

  1. Putkimaiset akut sekä paneeli ovat terästä, mutta ne näyttävät houkuttelevammilta. Putket, joista lämmityslaite on koottu, ovat yhdistettyjä osia, joiden läpi jäähdytysneste kiertää.
Teräsputkinen akku

Tällaiset vakiokokoonpanomallit voidaan varustaa liitännöillä, jotka on tarkoitettu liitettäväksi lattiaan tai seinien alaosaan sijoitettuihin putkiin.

Miten voin tuoda putken pohjan

Alumiini- ja bimetallilämmityspatterit, joissa on pohjaliitäntä standardikokoonpanossa, ovat harvinaisia, joten ne voivat vaatia erityisen solmun hankinnan, jonka kautta yhteys muodostetaan.

Tällöin sinun on otettava huomioon, että pohjayhteys voi olla seuraavia tyyppejä:

  • Yksipuolinen liittyminen, jossa molemmat putket yhdistyvät toisaalta. Tämä on suosituin ratkaisu, koska putkistot virtaus- ja paluuvirtaukseen piilevällä vuorauksella on sijoitettu 10-20 cm: n välein. Tämän tyyppisen yhteyden etuna on koko rakenteen tarkkuus.
  • Monipuolinen liittyminen Tähän liittyy putkien liittäminen akun vastakkaisille puolille. Tällainen ratkaisu löytyy usein ja se määräytyy usein lämmitysjärjestelmän konfigurointiominaisuuksien mukaan.

Asennustöiden ominaisuudet

Lämmityslaitteiden asentaminen ja esimerkiksi bimetallilämmittimien asennus sivuliitännöillä eivät eroa suuresti toisistaan.

  • Akku on asennettu erityisiin kiinnikkeisiin, jotka valitaan jäähdyttimen tyypin mukaan.
  • Kun asetat akun, varmista, että pohjan aukko ei ylitä 20 cm, mutta vähintään 10 cm, jos aukko on pienempi kuin on tarpeen, se on vaikea puhdistaa. Jos rako on suurempi kuin on tarpeen, kylmien alueiden muodostuminen on mahdollista, mikä vaikuttaa haitallisesti ilmakonfektioon.
  • Liittimet kierretään käyttäen tiivistysnauhaa.

johtopäätös

Olemme siis harkinneet, mitä ohjeita lämmityslaitteiden liittäminen alempaan liitäntään. On kysymyksiä, jotka tarvitsevat selvennystä? Löydät lisää hyödyllistä tietoa katsomalla videon tässä artikkelissa.
