Paneelilämmityspatterit - laite ja ominaisuudet

Lämmitysradiaattorit ovat erittäin tärkeä elementti kaikissa lämmitysjärjestelmissä, koska ne tekevät ympäristön ympäröivän lämmityksen. Siksi näiden lämmityslaitteiden valinta on lähestyttävä vastuullisesti ja tutustuttava niiden ominaisuuksiin ja tyyppeihin etukäteen.

Tässä artikkelissa tarkastellaan laitteen yleisimpiä malleja - paneelijäähdyttimiä.

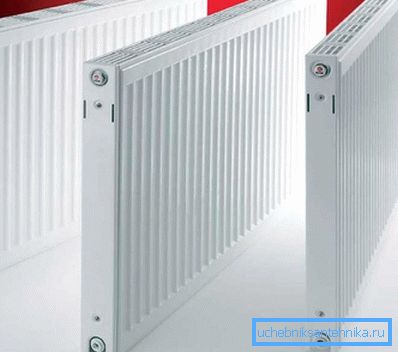

Paneeliteräspatterit

Paneelilämmittimien ominaisuudet

Yleistä tietoa

Tämän luokan lämmityslaitteiden pääasiallinen rakenteellinen piirre on perinteisten osien puuttuminen, sen sijaan etupuoli on muodostettu kiinteäksi paneeliksi. Jälkimmäinen on koottu kahdesta teräslevystä, jotka ottavat tarvittavan muodon puristuksen seurauksena. Erityisesti lämmönsiirtimen kanavat on leimattu niihin.

Kun hitsataan kaksi leimattua levyä, muodostuu ohut paneeli, jonka paksuus tuskin ylittää yhden senttimetrin. Jäähdytin voi koostua yhdestä tai useammasta tällaisesta paneelista. Tällä mallilla on monia etuja, mutta samalla joitakin haittoja, joita pidämme alla

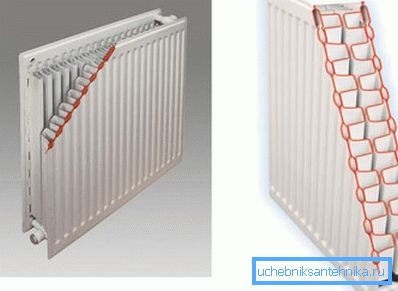

Laitteen suunnittelu

Verrattuna perinteisiin tai bimetallisiin lämmityspattereihin teräslevyjen kapasiteetti on vähäistä. Tästä johtuen lämmitysjärjestelmässä on nopea jäähdytysnesteen kierto ja sen seurauksena lähes hetkellinen lämmitys.

Jo 10 - 15 minuutin kuluttua paneelilämmitys lämmittää huoneen. Tällä ominaisuudella on kuitenkin myös haittapuoli - jäähdyttimet jäähtyvät, kun järjestelmä sammutetaan, niin nopeasti kuin ne lämpenevät.

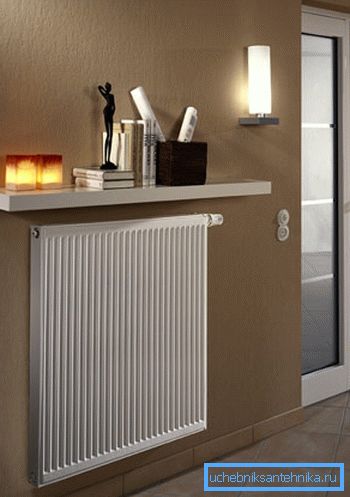

Paneeliradio huoneessa

Tämän suunnittelun tärkeä piirre on lisäksi ilman konvektio, vaikka tämä koskee vain useita paneeleista koostuvia lämpöpattereja. Tämä ominaisuus toteutuu jäähdytysnesteen kanavien välissä olevien ilmakanavien vuoksi.

Tämän seurauksena laite kuumenee paitsi säteilemällä lämpöenergiaa kotelosta, mutta myös lämpöilman kiertämisestä huoneessa. Tämän vuoksi suunnittelun tehokkuus voi nousta 75 prosenttiin.

Huolimatta siitä, että lämpöpattereiden paneelit on valmistettu korkealuokkaisesta korkealaatuisesta teräksestä, ne on suunniteltu toimimaan pienessä paineessa järjestelmässä (enintään kymmenessä ilmakehässä) ja jäähdytysnesteen lämpötilassa jopa 110 asteeseen. Näistä syistä niitä käytetään yleensä yksityisessä ja monikerroksisessa maalaistalossa.

Koska keskitetyssä lämmitysjärjestelmässä paine on yli kymmenen ilmakehää, asuntojen paneeliparistot asennetaan vain autonomisen lämmitysjärjestelmän järjestämisessä.

Kiinnitä huomiota! Paneelilämmittimiä ei ole mahdollista käyttää keskitetyssä lämmitysjärjestelmässä paitsi sen korkean paineen, vaan myös saastuneen jäähdytysnesteen vuoksi. Kapeat kanavat tukkeutuvat nopeasti ja laite epäonnistuu. Siksi työskennellä tällaisissa olosuhteissa on parempi käyttää bimetalliradiaattoreita.

arvokkuus

Tämäntyyppisten paristojen edut ovat melko harvat, alla annamme tärkeimmät:

  • Siisti, melko yksinkertainen, mutta samalla tyylikäs muotoilu. Lisäksi modernien laitteiden, joita käytetään näiden laitteiden valmistuksessa, avulla voit valmistaa tuotteita eri tyylien vaihtoehdoista aina klassisesta minimalismiin.
  • Kyky säätää laitteen lämmitysastetta johtuen siitä, että tuotteet valmistetaan yleensä kaikenlaisilla elektronisilla tai mekaanisilla laitteilla.
  • Lisääntynyt lämmönsiirto - kuten edellä mainittiin, konvektioperiaatteen käyttö voi lisätä merkittävästi tehokkuustasoa.

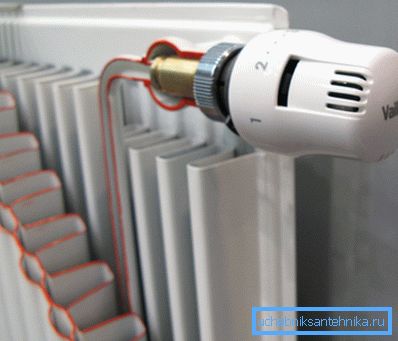

Laite jäähdyttimen lämmityksen säätämiseksi
  • Hinta on huomattavasti alhaisempi kuin muut paristot. Tämä johtuu siitä, että itse teräs on huomattavasti pienempi kuin kupari ja alumiini.
  • Tehokkuus - koska laitteilla on pieni kapasiteetti, jäähdytysnesteen lämmittämiseen kuluu paljon vähemmän energiaa.
  • Monitoiminnallisuus - laite suorittaa sekä tavallisen jäähdyttimen että konvektorin toiminnan.
  • Merkityksetön paino sen ansiosta, mitä on mahdollista tehdä paristojen asennuksesta itsenäisesti.
  • Mahdollisuus valita sopivimman koon ja tarvittavan tehon laite.

Vihje! Levyjen ulkonäkö voidaan antaa myös tavanomaisille poikkiparistoille, esimerkiksi valuraudalle, asentamalla erikoispaneeleja. Lisäksi tämä ei voi vain tehdä niistä houkuttelevampia, vaan myös tehokkaampia. Lämmittimien paneelit voidaan valmistaa erilaisista materiaaleista, esimerkiksi puusta tai metallista.

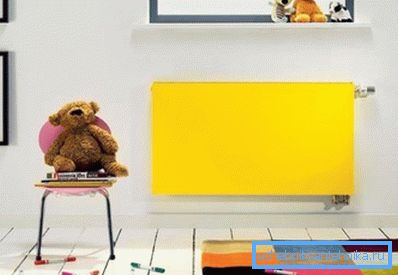

Keltainen jäähdytin

puutteet

Kaikkien näiden lämmityslaitteiden etuja ei voida kutsua ihanteellisiksi lämpöpattereiksi seuraavista syistä:

  • Altistuminen vedenpoistoon on yksi tärkeimmistä syistä, miksi paneeliparistoja ei voida käyttää keskitetyssä lämmitysjärjestelmässä.
  • Herkkyys veden happamuudelle - teräspinnan korroosion välttämiseksi jäähdytysnesteen pH-arvon on oltava vakaa ja pidettävä alueella 8,3–9,5.
  • Paneeliparistojen käyttöohje estää järjestelmän tyhjenemisen pitkään aikaan. Muuten rakenteen sisäiset terässeinät joutuvat kosketuksiin hapen kanssa, mikä johtaa korroosioon.

Näistä syistä paneelilämmittimien hankinta on kaukana kaikista tapauksista.

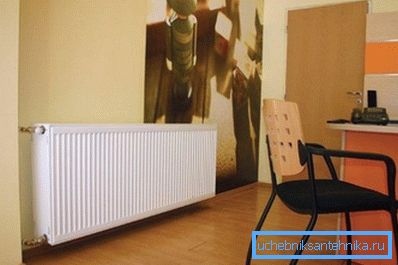

Kuvassa - akku, jossa on sivuttainen liitäntä

Paneelilämmittimien tyypit

Kaikki olemassa olevat teräslevypatterit on jaettu useisiin ryhmiin.

Yhteysmenetelmän mukaan ne voidaan jakaa kahteen tyyppiin:

  • Laitteet, joissa on alempi liitäntä - molemmat akun liitännät sijaitsevat alla.. Tällainen yhteys on kätevä tapauksissa, joissa lämmitysputket ovat lattiassa. On kuitenkin pidettävä mielessä, että tässä tapauksessa lämpöhäviökerroin on melko suuri.
  • Sivuttaisliitännällä - tässä tapauksessa sisääntulo sijaitsee yläosassa ja ulostulo on pohjassa.. Tämä mahdollistaa lämmityslaitteen tasaisen lämmityksen. Jos suunnittelussa on kuitenkin useita osia, silloin tässä tapauksessa tulee olemaan merkittävä lämpöhäviö.

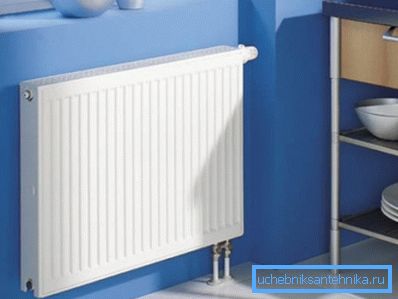

Akku, jossa on alempi liitäntä

Kuten edellä mainittiin, tarkasteltavat patterit voivat erota paneelien lukumäärässä. Tämän kriteerin mukaan ne luokitellaan seuraaviin tyyppeihin:

Tyyppi 10 Ne ovat yksirivisiä laitteita ilman konvektiokanavia.
Tyyppi 11 Yhdessä paneelissa on kuitenkin toisin kuin jälkimmäisessä teräsruutu, joka tarjoaa ilman konvektiota.
Tyyppi 21 Suunnittelu koostuu kahdesta paneelista.
Tyyppi 22 Laite sisältää kaksi paneelia ja kaksi lattiaa, joten ilmakanavat sijaitsevat jäähdyttimen molemmilla puolilla.
Tyyppi 21 Suunnittelu on teräspaneelijäähdytin, joka on tehty kolmesta paneelista, joissa on kolme riviriviä ilmamassojen kulkua varten.

Vihje! Koska lämpöpatterityypit ovat tietoisia, lämmityslaitteiden valitseminen lämmitetyn huoneen alueen mukaan ei ole vaikeaa.

Paneelin asettelu

Myös laitteet vaihtelevat kooltaan, mikä voi olla seuraava:

  • Leveys - 40 - 300 cm;
  • Korkeus - 30 - 90 cm.

Siksi ennen laitteen ostamista on tarpeen laskea lämmityspatterien koko, jotka riippuvat huoneen alueesta ja järjestelmän tehosta.

Paneeliteräksentuottajat

Kuten tiedetään, paristojen laatu ei riipu ainoastaan ​​suunnittelun tyypistä, vaan myös valmistajasta. Siksi sinun ei pidä antaa etusijaa halvimpien tuotteiden tuntemattomilta valmistajilta. Vähäinen hyöty voi johtaa siihen, että joudut pian muuttamaan lämpöpatterit omin käsin.

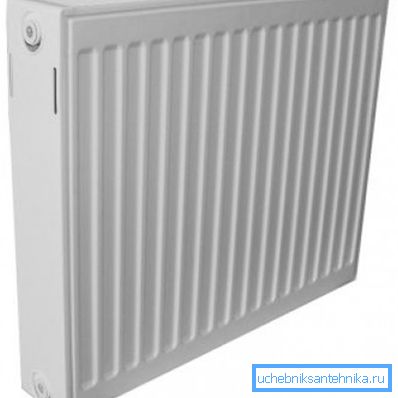

Teräspatteri

Seuraavien valmistajien paneelit ovat suositelleet itseään:

  • Buderus (Saksa);
  • Thermoplus (Italia);
  • Lidea (Venäjä);
  • Kermi (Saksa) ja muut.

Lisäksi tuotteet olisi ostettava suurista rautakaupoista väärennösten välttämiseksi ja luottamaan myyjän takuuvelvollisuuksien suorittamiseen.

johtopäätös

Paneeliteräspattereilla on useita etuja verrattuna vastaaviinsa, mutta on kuitenkin pidettävä mielessä, että niiden käyttö rajoittuu tiettyihin teknisiin ominaisuuksiin. Jos lämmitysjärjestelmän olosuhteet täyttävät näiden laitteiden vaatimukset, ne ovat erinomainen valinta.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
