Paneelilämmittimet: suunnitteluominaisuudet, edut ja haitat,

Klassinen valurautaparisto ei aina sovi sisätilaan. Voit tietysti peittää sen kauniilla näytöllä tai sulkea sen verholla, mutta sitten leijonan osuus lämmöstä ei yksinkertaisesti pääse huoneeseen. Ratkaisu tässä tilanteessa voi olla metallilevypatterit - ne näyttävät epätavallisilta ja niillä on erinomainen tehokkuus.

Tyylikäs paneelijäähdytin

Suunnitteluominaisuudet

Jos perinteisten valurautaparistojen tapauksessa lämmitin on jaettu erillisiin osiin, paneelin pinta on kiinteä. Se on valmistettu teräslevystä, sisäpuoleltaan se hitsataan usein teräslevyn kylkiluun, jotta huone kuumennetaan tehokkaammin. Tämän vuoksi paneelilämmittimillä on kehittynyt sivupinta, joka parantaa lämmönsiirtoa.

Ilmanvaihtoaukot tehdään ylä- ja alaosassa konvektion varmistamiseksi. Tällaisella laitteella noin 50% huoneeseen siirretystä energiasta tulee sivupinnan lämpösäteilystä ja noin 50% tulee konvektiosta. Toisin sanoen kylmä ilma otetaan alta ja poistuu jo lämmitettyjen yläreikien kautta. Suunnittelussa käytetään lisälevyjä ilmavirran ohjaamiseen.

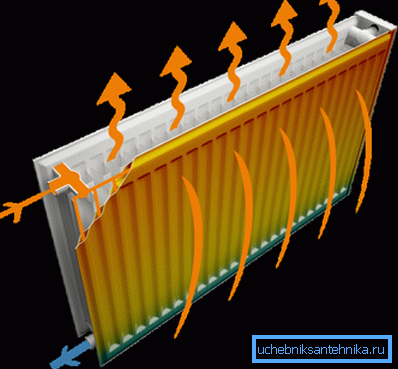

Paneelilämmittimen toimintaperiaate

Muuten paneelijäähdyttimien toimintaperiaate on sama kuin tavanomaisilla paristoilla - kuuma vesi lämmittää metallia ja antaa lämpöenergian huoneeseen. Kaareva teräsputki kulkee lämmittimen läpi, jonka läpi jäähdytysneste kiertää.

Mitä tulee suunnittelun eroihin, paneelilämmittimet on jaettu seuraaviin:

  • mallit ilman konvektoripaneelia (tyyppi 10) - niitä pidetään yksinkertaisimpina, konvektoripaneelia ei ole;
  • yksi teräspaneeli (tyyppi 11) - yhden rivin evät;
  • tyyppi 20 - kaksirivinen jäähdytin, jossa ei ole sisäisiä eviä;
  • tyyppi 21 - myös kaksirivinen, mutta siinä on myös yksi riviväli sisäpuolella (eli konvektio on järjestetty);
  • tyyppi 22 - 2 riviä ja kaksinkertaiset sisäpuoliset kylkiluut;
Valokuvan 22 jäähdyttimessä
  • tyyppi 33 - 3 riviä ja kolminkertaiset sisäiset evät.
Paneelin paristojen tyypit

Myös paneelityyppiset patterit voivat vaihdella suuresti (sekä korkeus että syvyys). Tämä mahdollistaa lämmityslaitteen valinnan tavalliseen taloon ja huoneeseen, jossa on suuret ikkunat.

Koot vaihtelevat laajasta valikoimasta.

Lämmitysjärjestelmän putkien liittämisessä on molemmat vaihtoehdot, joissa on sivukytkentä ja alempi (eli syöttö- ja paluuvirtaus sijaitsee lämmittimen pohjassa).

Kiinnitä huomiota! Tämä vähentää jonkin verran lämmityksen tehokkuutta, mutta tällaiset paneelijäähdyttimet mahdollistavat lämmitysjärjestelmän putkien täysin piilottamisen lattian alle.

Pohjayhteys sallii lämmitysputkien peittämisen

Myös termostaatti sisältyy yleensä lämmittimien sarjaan, jossa on alempi liitäntä (se on jo asennettu jäähdyttimeen itse). Niinpä akkua voidaan säätää laajalla alueella.

Lue lisää paneelilämmittimien ominaisuuksista

Paneelilämmittimet voivat olla hieman pienempiä tehokkuudella kuin perinteisten patterien parhaat edustajat (esimerkiksi bimetallit). Mutta se maksaa täysipainoisesti sen erinomaisen ulkonäön ja ero ei ole niin merkittävä. Lisäksi on olemassa useita ominaisuuksia, joiden tuntemus ei varmasti ole tarpeeton.

Teräslevypatterien edut ja haitat

Paneelilämmittimillä on vaikuttava luettelo eduista:

  • suoran lämmönsiirron ja konvektion yhdistelmän ansiosta laitteiden tehokkuus on yli 75%, ja huoneen lämpö jakautuu tasaisemmin;
  • tällaisille laitteille on tunnusomaista vähemmän jäähdytysnesteen tarve verrattuna lämmitysjärjestelmään, jossa käytetään valurautaparistoja, veden tarve on yli kaksinkertainen;

Kiinnitä huomiota! Tämä ominaisuus on myös haittapuoli - koska lämmitysjärjestelmässä on vähän vettä, kattilan täytyy olla kytkettynä useammin, jotta lämpötila säilyy tietyllä alueella. Keskitetyn lämmityksen järjestelmissä akussa olevan jäähdytysnesteen määrä ei ole erityisen tärkeä.

  • Paneelijäähdyttimen hinta on alhaisempi kuin tyhjiö tai bimetallilevy. Tämä selittyy sillä, että teräs on paljon pienempi kuin kupari, ja lämmittimen rakenne on melko yksinkertainen.

On tietysti muutamia haittoja, voit valita:

  • teräs on alttiita korroosiolle ja yleensä jäähdytysnesteen laatua koskevat vaatimukset ovat lisääntyneet. Erityisesti happamuus tulisi säilyttää normaalitasolla (pH ei saa ylittää 9,5);
pH ei saa ylittää 9,5
  • On suositeltavaa jättää paneelilämmittimet pitkäksi aikaa ilman vettä. Tosiasia on, että teräs ruostuu kosketuksissa ilman kanssa;
  • tällaiset lämmityslaitteet soveltuvat vain järjestelmiin, joissa tavanomainen paine- ja jäähdytysnesteen lämpötila on korkeintaan 110?
  • he eivät siedä veden vasaraa.

Paneelijäähdyttimen asennus

Itse prosessi poikkeaa hieman tavanomaisen akun asentamisesta.

Ohje sisältää seuraavat kohdat:

  • Ensin sinun täytyy tarkistaa, onko ikkunalaudalla liian lähellä ylempää konvektioverkkoa. Jos etäisyys on alle 7 cm, jäähdytin on huonompi lämmittää tilaa;
Konvektio rikkoutuu ikkunalaudan läheisyydessä.

Kiinnitä huomiota! Valmistajat suosittelevat valitsemaan noin 10% tehokkaamman laitteen, jos lattian ja kynnyksen aukot ovat alle 10 cm.

  • sitten kiinnikkeet sijoitetaan seinälle, ne on varustettu jäähdyttimellä;
  • sitten jäähdytin asetetaan seinään kiinnitettyihin kiinnikkeisiin. Samalla lämmityslaitteen pakkaus ei ole vielä kokonaan poistettu, vaan vain niissä paikoissa, joissa syöttö- ja poistoputket kytketään;
  • jos yhteys tehdään käsin, seuraava askel on asentaa Mayevsky-nosturi näytön yläreunaan ja termostaatti (myös jäähdyttimen mukana);
Termostaatin asentaminen
  • pistokkeet on asennettu.

Lopuksi lämmityslaitteen pakkaus poistetaan vasta sen jälkeen, kun huoneen viimeistely on suoritettu. Tämän vuoksi sitä ei tarvitse puhdistaa pölystä, ja pinnan naarmuuntumisriski pieneni.

Yleisimmät asennusvirheet ovat:

  • vaakasuora poikkeama asennuksen aikana. Tämän seurauksena laitteen lämpöteho pienenee kuin valmistajan ilmoittama;
  • jos lattian ja paneelin jäähdyttimen pohjan välinen aukko on liian suuri, huoneen alaosassa oleva ilma on liian viileä, mikä aiheuttaa epämukavuutta;
  • On ehdottomasti kiellettyä maalata lämmitin metalliväreillä (tämä heikentää laitteen lämmönsiirtoa), ja myös ilmanpoistolaitteen ulostulo on melko usein maalattu.

Lämpötehon valinnassa voit yksinkertaisesti laskea huoneen tilavuuden kuutiometreinä ja kertoa 41: llä. Tuloksena oleva luku ilmaisee tarvittavan tehon watteina huoneen lämmittämiseen. Lämmityslaitteiden lämpöpattereiden tekniset ominaisuudet sisältävät tämän parametrin välttämättömästi, jotta se voidaan ottaa lämmittimen asiakirjoista.

Ominaisuudet suosituille paneelilämmittimille

Yhteenvetona

Paneelilämmittimet poikkeavat hyvin tavallisesta poikkileikkauslämmittimestä. Tällaiset lämmittimet näyttävät tyylikkäiltä ja näyttävät hyvältä missä tahansa sisustuksessa, ja alemman yhteyden mahdollisuus on paljon arvokkaampi.

Mitä paneelilämmittimiä on parempi, voit suositella valitsemaan malleja, joissa on sisäiset evät, joissa lämpöenergian siirto toteutetaan kahdella tavalla.

Tämän artikkelin video näyttää teräslevypatterin laitteen.
