Paisuntasäiliö lämmitykseen - asennuskaavio suljetuissa ja

Joidenkin itsenäisten lämmitysjärjestelmien asennuksessa tarvitaan paisuntasäiliö. Tässä artikkelissa tarkastellaan, mitä tämä laite on, mikä toiminto toimii ja miten se on liitetty järjestelmään.

Mikä on paisuntasäiliö ja miksi sitä tarvitaan?

Tämän laitteen nimestä voit arvata, että se tarvitaan laajennukseen. Tosiasia on, että lämpötilan muutoksella järjestelmän paine muuttuu lämpölaajenemisen seurauksena. Koska vesi tai muu jäähdytysaine pysyy lähes kokoonpuristumattomana, kun sen tilavuus muuttuu, lämpölaajeneminen voi johtaa lämmityslaitteiden tuhoutumiseen.

Tästä syystä on olemassa sellainen ilmiö kuin vesisara, joka voi myös vahingoittaa putkia tai pattereita. Ainoa oikea ratkaisu tässä tilanteessa on säiliön sisällyttäminen ilmaan (helposti kokoonpuristuva aine) järjestelmään. Tällaisen säiliön avulla jäähdytysnesteen lämpölaajeneminen johtaa vain pieneen paineen nousuun.

Kiinnitä huomiota! Niin että happi ei liukene veteen eikä aiheuta korroosiota putkilinjan sisällä, säiliössä oleva vesi erotetaan ilmasta elastisella kalvolla.

On huomattava, että laite suorittaa kuvatun toiminnon suljetuissa lämmitysjärjestelmissä.

Paisuntasäiliöitä käytetään kuitenkin muissa lämmitysrakenteissa:

• Avoimissa järjestelmissä, jotka ovat kosketuksissa ilman kanssa.
• Keskitetyissä järjestelmissä, joissa on ylivuotoa. Tällöin säiliö on asennettu ullakolle ja on kytketty talon lämmitysputkeen.

Molemmissa tapauksissa tarvitaan lämmityslaajennussäiliön asennus ilmanpoistojen poistamiseksi putkistosta. Tämä johtuu siitä, että jäähdytysnesteen paine lämmitysjärjestelmissä ei riitä puristamaan ilmaa niiden yläosista. Tämän seurauksena paisuntasäiliö toimii säiliönä ilmaa varten.

Suljetuissa lämpöputkissa ilma puhalletaan pois, kun lämmitys käynnistetään, mutta avoimessa tilassa se menee itse ilmakehään.

Asennusominaisuudet

Laajennussäiliön asennus lämmitysjärjestelmään riippuu jälkimmäisen tyypistä. Kuten edellä mainittiin, lämmitys voidaan toteuttaa käyttämällä suljettuja ja avoimia menetelmiä.

Seuraavassa tarkastellaan, miten voit tehdä itsestään säiliön liitäntäyhteyden molemmissa tapauksissa.

Avoin järjestelmä

Avoin lämmitys on pohjimmiltaan yksi suuri alus, jossa on erityisiä konvektiovirtoja.

Tässä tapauksessa paisuntasäiliön asentaminen lämmitykseen, kuten kaikissa muissa lämmityslaitteissa, antaa:

• Kattilan lämmittämän jäähdytysnesteen nopea nousu lämmitysrakenteen yläpisteeseen sekä sen luonnollinen kierto lämmityslaitteiden läpi.
• Ilmakuplien vapaa ja esteetön ylöspäin suuntautuva liike.

Näistä syistä tämän laitteen asennus suoritetaan rakenteen yläosassa. Useimmiten yksityisissä taloissa nämä säiliöt sijaitsevat ullakolla tai yläosan keräilijän yläosassa (yhden putken järjestelmässä).

Minun on sanottava, että säiliö itse avoimen järjestelmän osalta on myös erilainen sen suunnittelussa:

• Ei vaadi venttiilejä;
• Ei tarvitse kumikalvoa ja jopa kansi.

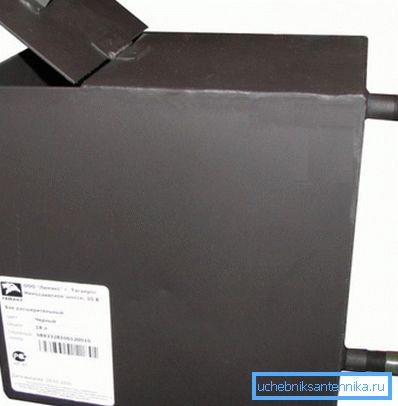

Tässä tapauksessa paisuntasäiliö on yksinkertainen säiliö, johon voi tarvittaessa lisätä vesisäiliötä haihdutetun veden korvaamiseksi. Tällaisen laitteen hinta on pääsääntöisesti sama kuin elektrodipari ja teräslevyn neliömetrin hinta on useita millimetrejä.

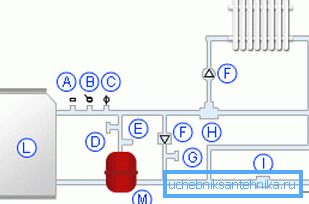

Suljettu järjestelmä

Jos suunnittelu toteutetaan suljetun järjestelmän mukaisesti, lämmitysjärjestelmän paisuntasäiliön asennuksessa on useita ominaisuuksia, joita tarkastelemme seuraavassa:

• Optimaalisin paikka laitteen kytkemiseksi on paikka, jossa jäähdytysnestevirta on lähinnä laminaarista virtausta, eikä turbulenssia ole.. Siksi ilmeinen ratkaisu on asentaa se kiertovesipumpun eteen lämmitykseen. Sijainnin korkeuden osalta ei ole väliä, koska laitteen tehtävä, kuten edellä on mainittu, on kompensoida veden vasaran lämpölaajeneminen ja vaimennus.
• Suuri merkitys on säiliön sijainti avaruudessa. Ihannetapauksessa nesteen tulisi virrata säiliöön ylhäältä, mikä poistaa kokonaan ilman nestesäiliöstä.
• Laitteen tilavuuden on oltava vähintään kymmenesosa koko järjestelmän nesteen tilavuudesta.. Laske veden määrä perustuen kattilan tehoon - 15 litraa nestettä otetaan kilowattia kohti.

Kiinnitä huomiota! Lämmityskattilat on usein varustettu paisuntasäiliöillä ja jopa kiertovesipumpuilla. Siksi ennen laitteiden ostamista kannattaa varmistaa, että niitä tarvitaan.

asennus

Harkitse esimerkiksi, miten asennetaan kalvotankki.

Ohje näyttää näin:

• Jos liitäntä tehdään olemassa olevaan lämmitykseen, ensin on välttämätöntä sammuttaa kaikki laitteet ja tyhjentää vesi akuista. Jotta nestettä virtaisi paremmin, avaa Mayevskyn hanat.

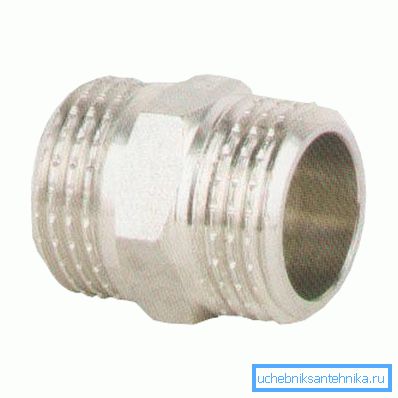

• Jos käytetään muovisia lämmitysparistoja, asennus on tehtävä irrotettavan kiinnityselementin avulla, jota kutsutaan "amerikkalaiseksi". Sen ensimmäinen osa ruuvataan säiliöön ja toinen juotetaan putkeen. Sitten molemmat osat on kytketty.

• Sitten sinun täytyy leikata lämmitysputki ja asentaa tee, johon putki putkesta on kytketty.
• Vaikka paristoissa ei ole vettä, karkea suodatin on poistettava ja huuhdeltava.
• Kun kaikki elementit on asennettu paikalleen, sinun täytyy avata hanat ja täyttää patterit vedellä. Paineen tulisi nousta 1,2-1,3 kPa.
• Työn päätyttyä olisi päästävä ilmaan ja suljettava hanat Mayevsky.

Vihje! Ennen paisuntasäiliötä on toivottavaa asentaa nosturi. Näin voit korjata laitteen ilman, että akut tyhjentävät vettä.

Kun olet suorittanut kaikki edellä mainitut vaiheet, voit kytkeä kattilan päälle.

Hyödyllisiä vinkkejä

Jotta laitteen toiminta ei aiheuta ongelmia, suosittelemme, että luet seuraavat vinkit:

• Kaikissa kalvosäiliöissä on nippi, jonka avulla voit pumpata ilmaa vaadittuun paineeseen.. Tehtaalta laitteita myydään 1,5 kgf / cm paineella. Sama nippi mahdollistaa tarvittaessa paineen pienentämisen.

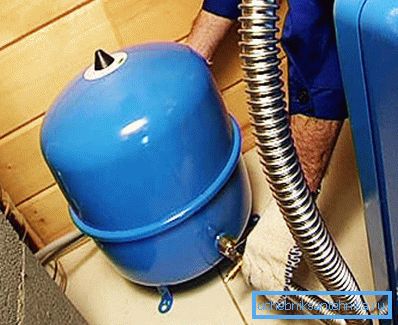

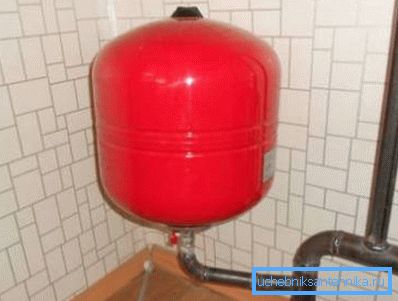

• On olemassa punaisia ​​paisuntasäiliöitä lämmitykseen ja sinisiä vesihuoltoon.. Niiden välinen ero on vain siinä, että sininen kalvo on valmistettu elintarvikekumista.
• Jos säiliön turvaventtiili toimii usein, sen tilavuus ei riitä. Tässä tapauksessa voit asentaa rinnakkain samanlaisen laitteen.
• Jos säiliössä oleva neste kiehuu, jäähdytysneste kiertää alhaisella nopeudella tai siinä ei ole lainkaan kiertoa.. Näin ollen ongelma on kiertopumpussa.

Tässä ehkä kaikki tärkeimmät kohdat, jotka sinun on tiedettävä laajennussäiliön onnistuneesta asennuksesta ja käytöstä.

johtopäätös

Paisuntasäiliö on usein välttämätön osa lämmitysjärjestelmää. Lisäksi, jotta se pystyy tehokkaasti selviytymään sille osoitetuista tehtävistä, on tarpeen asentaa se asianmukaisesti edellä mainittujen sääntöjen mukaisesti.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
