Painehäviö lämmitysjärjestelmässä: toiminnot, arvot,

Mikä aiheuttaa painehäviön lämmitys- ja vesijärjestelmissä? Mitä se on? Miten säännellään eroa? Mitkä ovat syyt, miksi lämmitysjärjestelmän paine putoaa? Artikkelissa yritämme vastata näihin kysymyksiin.

tehtävät

Selvitä ensin, miksi pudotus on luotu. Sen päätehtävänä on varmistaa jäähdytysnesteen kierto. Vesi siirtyy aina korkealla paineella pisteeseen, jossa paine on pienempi. Mitä enemmän eroa - mitä enemmän nopeutta.

Hyödyllinen: hydraulinen vastus kasvaa virtausnopeuden rajoissa ja siitä tulee rajoittava tekijä.

Lisäksi pisara syntyy keinotekoisesti kiertävän kuumavesisuihkun väliin yhdellä langalla (syöttö tai paluu).

Tässä tapauksessa kierrätys suorittaa kaksi toimintoa:

1. Tarjoaa jatkuvasti korkean lämpötilan pyyhekuivain, joka kaikissa moderneissa taloissa avaa yhden kytketyistä GVS-nousupareista pareittain.
2. Takaa nopean kuuman veden sekoittimelle riippumatta kellonajasta ja veden pumppauksesta nousuputkessa. Vanhoissa taloissa, joissa ei ole verenkiertoelementtejä, vettä aamulla on tyhjennettävä pitkään ennen kuin sitä kuumennetaan.

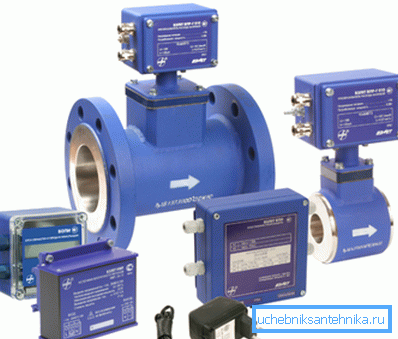

Lopuksi lasku syntyy nykyaikaisista veden ja lämmön mittauslaitteista.

Miten ja mitä? Tähän kysymykseen vastaamiseksi lukijalle on viitattava Bernoulli-lakiin, jonka mukaan virtauksen staattinen paine on kääntäen verrannollinen sen liikkeen nopeuteen.

Tämä antaa meille mahdollisuuden suunnitella laite, joka tallentaa veden virtauksen käyttämättä epäluotettavia juoksupyöriä:

• Siirrä virtaus poikkileikkauksen läpi.
• Rekisteröimme paineen mittarin kapeaan osaan ja pääputkeen.

Kun tiedät paineen ja halkaisijan, elektroniikan avulla voit laskea virtausnopeuden ja veden virtauksen reaaliajassa; kun käytät lämpötila-antureita lämmityspiirin sisäänkäynnissä ja poistumisessa, lämmitysjärjestelmässä jäljellä olevan lämmön määrä on helppo laskea. Samalla kuuman veden kulutus lasketaan syöttö- ja paluuputkistojen virtauksen erotuksen perusteella.

Luo Delta

Miten erotuspaine muodostuu?

hissi

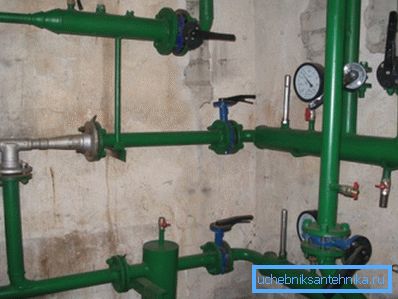

Asuinrakennuksen lämmitysjärjestelmän pääelementti on hissiyksikkö. Sen sydän on itse hissi - ei-kuvaava valurautaputki, jossa on kolme laippaa ja suutin. Ennen hissin toiminnan periaatteen selittämistä kannattaa mainita yksi keskuslämmityksen ongelmista.

Lämpötilakaaviona on taulukko, joka kuvaa syöttö- ja paluureittien lämpötilan riippuvuutta sääolosuhteista. Annamme siitä lyhyen otteen.

Ylöspäin ja alaspäin poikkeamat kaaviosta ovat yhtä epätoivottavia. Ensimmäisessä tapauksessa asunnot ovat kylmiä, toisessa - CHP- tai kattilahuoneen energiakustannukset nousevat voimakkaasti.

Samalla, koska on helppo huomata, virtauksen ja paluuputken välinen leviäminen on melko suuri. Kun kierto on riittävän hidas tällaisen lämpötilan deltan suhteen, lämmittimien lämpötila jakautuu epätasaisesti. Asuntojen asukkaat, joiden paristot on liitetty syöttöputkiin, kärsivät lämmöstä, ja paluulinjan patterien omistajat jäädyttävät.

Hissi tarjoaa jäähdytysnesteen osittaisen kierrätyksen paluuputkesta. Ruiskuttamalla nopeaa kuumaa vettä suuttimen läpi, Bernoullin lain mukaisesti, se luo nopean virtauksen, jossa on alhainen staattinen paine, joka imee ylimääräistä vettä imun kautta.

Seoksen lämpötila on huomattavasti alhaisempi kuin rehun lämpötila ja hieman korkeampi kuin paluuputkessa. Kiertonopeus on korkea ja paristojen välinen lämpötilaero on vähäinen.

Pidätinlevy

Tämä yksinkertainen laite on teräslevy, jonka paksuus on vähintään millimetriä ja jossa on porattu reikä. Se on sijoitettu hissikokoonpanon laippaan kiertoliittimien väliin. Pesualtaat asetetaan syöttö- ja paluuputkiin.

Tärkeää: Hissikokoonpanon normaaliin toimintaan pidätinlevyjen reikien halkaisijan on oltava suurempi kuin suuttimen halkaisija. Yleensä ero on 1-2 millimetriä.

Kiertopumppu

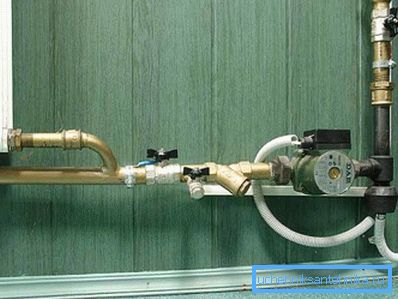

Itsenäisissä lämmitysjärjestelmissä paine muodostuu yhdestä tai useammasta (riippumattomien piirien lukumäärästä) kiertopumpuista. Yleisimmät laitteet, joissa on märkä roottori, ovat rakenne, jossa on yhteinen akseli juoksupyörälle ja sähkömoottorin roottorille. Jäähdytysneste suorittaa laakerien jäähdytyksen ja voitelun toiminnot.

merkitys

Mikä on painehäviö lämmitysjärjestelmän eri osien välillä?

• Lämmitysputken syöttö- ja paluulinjojen välillä se on noin 20–30 metriä tai 2–3 kgf / cm2.

Ohje: liiallinen paine yhdessä ilmakehässä nostaa vesipatsaan 10 metrin korkeuteen.

• Seos hissin ja paluuputken jälkeen on vain 2 metriä tai 0,2 kgf / cm2.
• Hissikokoonpanon kiertoleikkien välissä oleva pidätyslevyn pudotus on harvoin yli 1 metri.

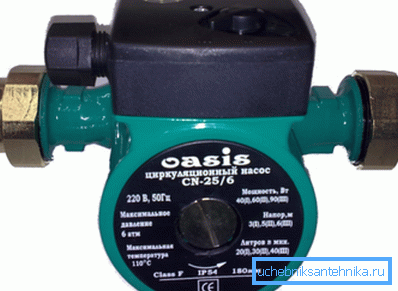

• Kostean roottorin kiertopumpun aiheuttama paine vaihtelee yleensä 2 - 6 metriä (0,2 - 0,6 kgf / cm2).

säätö

Miten säätää pään hissikokoonpanossa?

Pidätinlevy

Tarkkaan ottaen pidätinlevyn tapauksessa ei ole tarpeen säätää painetta, vaan vaihtaa aluslevy ajoittain samanlaisella tavalla, koska ohut teräslevy kuluu prosessivedessä. Miten korvata kiekko omin käsin?

Ohjeet ovat yleensä melko yksinkertaisia:

1. Kaikki hississä olevat venttiilit tai venttiilit ovat päällekkäisiä.
2. Avattiin yksi kippiauto viemäriverkon paluulle ja virtaukselle.
3. Irrota laipan pultit.
4. Vanhan aluslevyn sijasta on asennettu uusi, jossa on pari tiivistettä - yksi kummallakin puolella.

Vinkki: vanhan autokameran ulkopuolelle leikattujen paroniittisten aluslevyjen puuttuessa. Älä unohda leikata silmukkaa, jonka avulla voit saada kiekon laipan uraan.

1. Pultit poikittain. Kun tiivisteet on painettu, mutterit kiristetään pysähdykseen enintään puoli kierrosta kerrallaan. Jos kiire, epätasainen puristus, ennemmin tai myöhemmin, saa tiivisteen vetämään ulos paineella laipan toiselle puolelle.

Lämmitysjärjestelmä

Seoksen ja paluuvirtauksen välistä eroa säädetään säännöllisesti vain korvaamalla, brewing tai ruiskuttamalla suutin. Joskus on kuitenkin tarpeen poistaa differentiaali pysäyttämättä lämmitystä (yleensä vakavien poikkeamien ollessa kylmän sään huipussa).

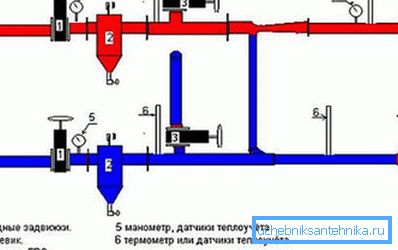

Tämä tapahtuu säätämällä paluuputken tuloventtiiliä; näin ollen poistamme suoran ja käänteisen kierteen välisen eron ja vastaavasti seoksen ja paluun välillä.

1. Mittaamme syöttöventtiilin jälkeen syötteen paineen.
2. Kytke DHW syöttöjohdolle.
3. Kierrä painemittari paluuletkussa olevaan poistoputkeen.
4. Sulje sisääntuloventtiili täysin auki ja avaa se vähitellen, kunnes pudotus laskee alkuarvosta 0,2 kgf / cm2. Manipulaatiota venttiilin sulkemisen ja sitä seuraavan avaamisen avulla tarvitaan, jotta sen posket putoavat mahdollisimman pitkälle varren päälle. Jos peität vain venttiilin, posket voivat laskea tulevaisuudessa; naurettavan ajan säästön kustannukset ovat ainakin jäädyttämättömiä lämmityksiä.
5. Paluuputken lämpötilaa säädetään 24 tunnin välein. Tarvittaessa erotusta voidaan edelleen vähentää 0,2 ilmakehässä kerrallaan.

Offline-paine

Sanan differentiaalinen suora merkitys on tason muutos, lasku. Käsittelemme artikkelin puitteissa häntä. Joten miksi painehäviö lämmitysjärjestelmässä on suljettu silmukka?

Ensinnäkin, muista, että vesi on lähes kokoonpuristumaton.

Liiallinen paine piirissä syntyy kahden tekijän vuoksi:

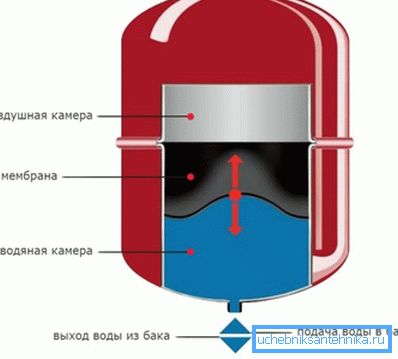

• Membraanilaajennussäiliön läsnäolo järjestelmässä sen ilmatyynyllä.

• Putkien ja patterien elastisuus. Niiden elastisuus pyrkii nollaan, mutta suurella alueella kontuurin sisäpinnalla tämä tekijä vaikuttaa myös sisäiseen paineeseen.

Käytännön puolella tämä tarkoittaa, että lämmitysjärjestelmän manometrin tallentama painehäviö johtuu yleensä äärimmäisen merkityksettömästä muutoksesta piirin tilavuudessa tai jäähdytysnesteen määrän vähenemisestä.

Ja tässä on luettelo molemmista:

• Kuumennettuna polypropeeni laajenee enemmän kuin vesi. Kun käytät polypropeenista koottua lämmitysjärjestelmää, sen paine voi laskea hieman.
• Monet materiaalit (mukaan lukien alumiini) ovat riittävän muovisia muodon muuttamiseksi pitkällä aikavälillä kohtalaisilla paineilla. Alumiinisäteilijät voivat yksinkertaisesti paisua ajan myötä.
• Vedessä liuenneet kaasut poistuvat vähitellen piiristä ilmanpoistoaukon läpi, mikä vaikuttaa sen todelliseen tilavuuteen.
• Lämmönsiirtimen merkittävä lämmitys, kun paisuntasäiliön tilavuus on liian alhainen, voi laukaista turvaventtiilin.

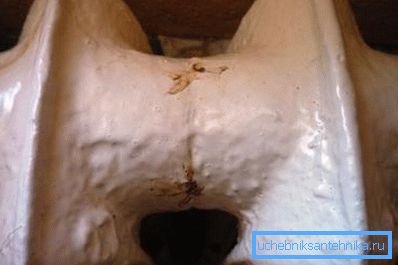

Lopuksi ei voida sulkea pois varsin todellisia vikoja: pieniä vuotoja osien ja hitsaussaumojen liitoksissa, paisuntasäiliössä oleva peittausnippa ja kattilan lämmönvaihtimen mikrokärryt.

johtopäätös

Toivomme, että pystyimme vastaamaan lukijalle kertyneisiin kysymyksiin. Artikkeleihin liitettävän videon liitteenä on tavallista enemmän lisäaiheisia materiaaleja. Onnea!
