Onko kaksikerroksinen kaksikerroksinen lämmitysjärjestelmä

22-10-2018
Lämmitys

Tällä hetkellä käytetään sekä kaksikerroksista että kaksiputkista lämmitysjärjestelmää, ja kullakin niistä, kuten usein tapahtuu, vertaillaan, on omat positiiviset ja negatiiviset puolensa, jotka ohjaavat valintaa. Joka tapauksessa näitä piirejä käytetään lämpimän veden toimittamiseen lämpöpattereille.

Lisäksi nämä järjestelmät soveltuvat jopa suuremmalle kerrosten lukumäärälle - tärkeintä on varmistaa oikea paine liikkeeseen. Tarkastellaan kuitenkin molempien piirien etuja ja haittoja, ja jotta voimme auttaa sitä, mitä sanottiin, näytämme teille videoleikkeen.

Näyttää siltä, ​​että tämä kaksikerroksinen lämmitysjärjestelmä on kaksikerroksinen talo

Jäähdytyspiirit

Jäähdytyspiirien edut

lämmönsäätimellä
  • Todennäköisesti yhden piirin tai kaksoispiirisäteilijän lämmityksen pääasiallinen etu on sen laaja suosio koko väestölle, asennuksen suhteellinen yksinkertaisuus ja kunnollinen lämmitys huoneesta, mikä on vahvistettu monen vuoden kokemuksella. Järjestelmä itsessään on melko yksinkertainen, joten näette samanlaiset asettelut lähes kaikissa asuin- ja julkisissa korkeissa rakennuksissa, teollisuusyrityksissä, kouluissa, sairaaloissa ja niin edelleen.
  • Yksinkertaisuuden lisäksi on myös sen hurmaa, esimerkiksi voit asentaa termostaatin jokaiselle yksittäiselle säteilijälle, kuten yllä olevassa kuvassa, ja näin voit luoda erillisen mikroklubin jokaiseen huoneeseen, vaikka vesihuollon kokonaislämpötila on sama. Lisäksi meidän aikanamme on käytännössä asennettu hanat jokaisen akun eteen, jonka avulla voit vaihtaa sen tyhjentämättä vettä koko järjestelmästä.
  • Nyt on pohjimmiltaan olemassa kahdenlaisia ​​teräs- ja polypropeeniputkia sisältäviä ääriviivoja, vaikka viime aikoina polypropeeni on entistä luottavaisempi johtaviin asemiin, syrjäyttämällä metallia. Mutta patterit itse ovat edelleen metallia, ja ne on valmistettu rautasta, teräksestä, alumiinista ja bimetallista (alumiini teräs).

Yhden piirin järjestelmät

Huom. Joka tapauksessa, riippumatta siitä, onko kyseessä yksiputki- tai kaksiputkinen piiri, kun jaetaan lämmitystä, käytetään kahta putkea - syöttöä ja paluuta. Ero on säteilijöiden kytkentäkaaviossa.

Kaavio kaksikerroksisen talon yhden putken lämmitysjärjestelmästä

Katsotaanpa siis, mikä on kaksikerroksisen talon (tai minkä tahansa muun) yhden putken lämmitysjärjestelmä ja arvioi sen edut ja haitat. Kuten ylemmästä kuvasta voi nähdä, piiri kytketään lämmityskattilaan (se voi olla myös liesi, jossa on vesikattila ja kiertovesipumppu, joka on upotettu järjestelmään), ja lämpöpatterit on upotettu siihen molemmilla napeilla.

Toisin sanoen, mistä putkesta jäähdytysneste pääsee akkuun, se palaa samaan putkeen vain muutaman senttimetrin edelleen (yhteys itsessään voi olla pienempi, kuten kaaviossa, ylemmässä ja diagonaalisessa).

Samaan aikaan lämpöpatterien kytkemiseksi ei ole välttämätöntä, että piiri on vaakasuora syöttö- tai paluupuolelta, se voi olla myös nousuputki - kaikki riippuu talon asettelusta ja mikä tahansa opetus ei ole sopiva tässä.

Tämä lämmityslaitteen asennusmenetelmä on edullinen johtuen sen alhaisista kustannuksista, koska rakennuksessa käytetään vähemmän materiaalia, mikä puolestaan ​​vähentää työvoimakustannuksia. Viivan pituuden pienentäminen, jota aina noudatetaan tällaisessa kytkentäkaaviossa, johtaa jäähdytysaineen vähenemiseen järjestelmässä, jolloin voit kuluttaa vähemmän energiaa lämmitykseen.

Välittömästi voimme sanoa, että suurin vaikutus on mahdollista vain, jos yhdellä piirillä on kolme tai neljä lämpöpatteria, vaikka jotkut väittävät, että vaikutus on mahdollista viidellä yksiköllä, tärkeintä on, että järjestelmässä havaitaan oikea paine. Ongelmana on, että kussakin liitäntäalueessa jäähdytysneste laimennetaan kylmemmällä nesteellä ja useiden pisteiden jälkeen sen jäähdytys on havaittavissa jo silloin, kun jäähdytin tuntee käden.

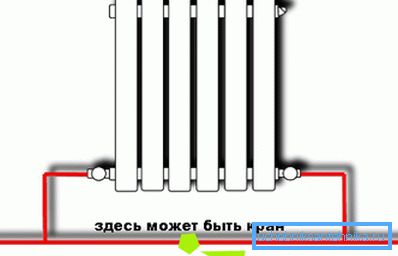

He slampaavat nosturin täällä

Jäähdytysnesteen lämpötilan häviämisen vuoksi asukkaat leikkaavat joissakin tapauksissa sulkuventtiilit päähän jäähdyttimen ulostulojen väliin niin, että neste kiertää suoraan osien läpi. Tämä luonnollisesti nostaa lämpötilaa muutaman asteen, mutta sitten tilanne seuraavien pisteiden kanssa pahenee.

Huom. Jos haluat todella asentaa yhden silmukan järjestelmän kaksikerroksiseen rakennukseen, on parasta asentaa erillinen nousuputki jokaiselle 3-4 radiaattoriryhmälle kollektorin periaatteen mukaisesti.

Kaksisuuntaiset järjestelmät

Kaavio kaksikerroksisen lämmitysjärjestelmän kaksikerroksisesta talosta

Mutta useimmiten lämmitystä asennettaessa ne käyttävät kaksoispiirijärjestelmiä huolimatta siitä, että niiden asennuksen ja rakennusmateriaalin hinta on paljon suurempi. Tällaisen järjestelmän pääasiallinen etu on, että kaikki kuuma vesi liikkuu samalla piirillä, laimentamatta matkan varrella, mutta yksinkertaisesti antaa osan tilavuudesta kussakin pisteessä, joka, jos paine on riittävä, ei vaikuta edes erillisimpien lämpöpatterien lämpötilaan (ks. .Lisää myös kahden putken tai yhden putken lämmitysjärjestelmä - ikuinen kysymys).

Viimeisellä jäähdyttimellä sykli päättyy ja sen läpi kulkeutuva jäähdytysneste menee paluuputkeen, johon ei ole liitetty laitetta - vesi palaa suoraan lämmityskattilaan.

Luonnollisesti tällaisessa yhdistelmässä saadaan enemmän putkia, joten lämmitettävän nesteen tilavuus kasvaa. Energian säästämiseksi voit kuitenkin muodostaa polypropeenin ääriviivan ja eristää sen oikeaan paikkaan, joten lämpöhäviö on minimaalinen.

johtopäätös

Lopuksi haluaisin kiinnittää huomion kahteen seikkaan, joita sinun on ehdottomasti kohdattava, kun asennat lämmitystä kahden kerroksen taloon omin käsin.

  1. ensiksi, Tarjoile tulisi aina aloittaa ylhäältä, tässä tapauksessa toisesta kerroksesta.
  2. toiseksi, ylimääräinen kiertopumppu kaatuu aina paluuputkeen, useimmiten kattilassa, vaikkakin poikkeuksia on.

Nämä kaksi pientä asiaa optimoivat jäähdytysnesteen kiertoa.
