Oecd: n kiinteän polttoaineen kattilat: mallit ja niiden
Lämmitys kotona voidaan tehdä eri tavoin, mutta nyt yleisimpiä patteripiirejä ja lattialämmitysjärjestelmiä. Yhdessä ja toisessa tapauksessa kaasu- ja kiinteän polttoaineen kattilat sopivat täydellisesti. Tietenkin on olemassa myös muita kattilamerkkejä sekä muita polttoainetyyppejä, kuten diesel tai sähkö.
Mutta emme voi kiinnittää huomiota kaikkeen kerralla, joten tavoitteemme tässä artikkelissa on vain yksi valmistaja. Mutta emme vain tee lyhyt katsaus malleihin, vaan kertoo teille myös heidän työnsä periaatteesta ja näyttää myös lyhyen videoleikkeen.
Toimintaperiaate
Kiinteä polttoaine

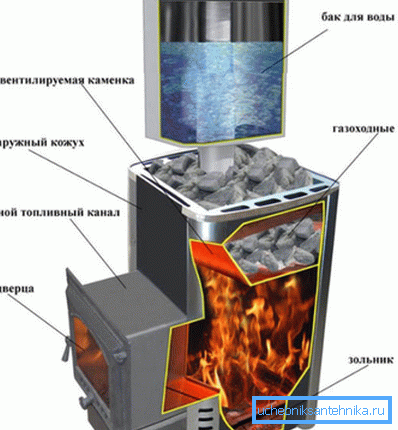

- Kiinteät polttoaineyksiköt on jaettu laajasti Venäjällä ja niitä käytetään paitsi talojen lämmittämiseen, myös myös höyrysaunoissa.. Perinteisen laitteen laite on varsin yksinkertainen - polttoainekotelon yläpuolelle on asennettu lämmönvaihdin, joka voi olla joko säiliön muodossa tai toisiinsa liitettyjen putkien muodossa. Palamisen voimakkuutta voidaan säätää yksinkertaisesti - tulipesän ja ashpitin ovet, mutta uusimmissa malleissa on koko venttiilijärjestelmä, joka säätää ilmavirtaa.

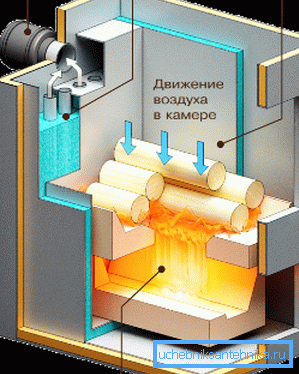

- Pyrolyysin polttamisen periaatteella toimiva kaasugeneraattorimalli toimii täysin eri tavalla, toisin sanoen yksikön polttoaine poltetaan lähes ilman jäämiä, mikä lisää merkittävästi sen tehokkuutta. Tällöin tulipesässä polttopuut tai kivihiili syttyvät, minkä jälkeen hapen syöttö on osittain tukkeutunut, mikä aiheuttaa runsaasti savua (pyrolyysiä) ja nämä palamistuotteet tulevat toiseen jälkipolttokammioon, jossa kuumaa ilmaa stimuloiva palaminen syötetään erityisen kanavan kautta. Tällaisten mallien hinta on tietenkin paljon suurempi, mutta polttoaineenkulutus on 3-4 kertaa pienempi, ja tehokkuus kasvaa, joten säästöt ovat ilmeisiä.
kaasu

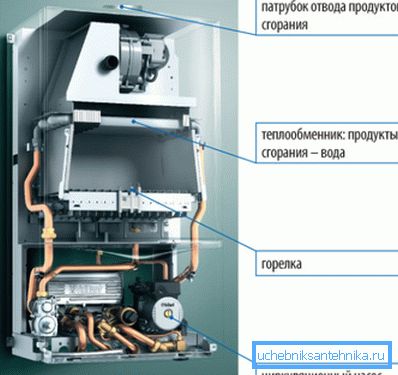

- Konvektiotyyppiset kaasukattilat, joita kutsutaan myös perinteisiksi, toimivat periaatteella, joka lämmittää lämmönvaihtimen, jossa on polttoliekki, ja kaasujen suoraa pakotettua poistamista palotilasta. Käyttöohjekirjassa suositellaan mahdollisimman pitkälle 60–80 ° C: n optimaalisen lämpötila-alueen noudattamista - tämä on tärkeää, koska lauhteen muodostumispiste on 55-57 ° C ja kun se kerrostuu lämmönvaihtimelle, metalliseinät tuhoutuvat siellä olevien happojen vuoksi.
Huom. Itse lämmönvaihtimet valmistetaan useimmiten kuumuutta kestävästä teräksestä, mutta on myös valurautaa ja alumiinia, ja ne voivat olla myös erillisiä ja kaksisuuntaisia (putki putkessa).

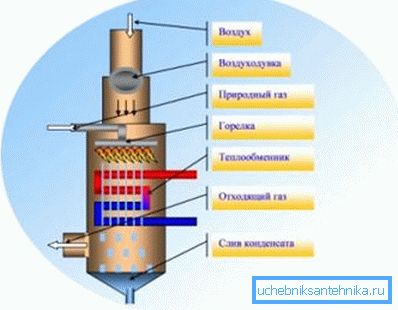

- Kondenssikaasukattilat, joita kutsutaan myös matalan lämpötilan kattileiksi, toimivat jonkin verran eri periaatteen mukaisesti - polttokammiosta kuumaa ilmaa ei siirretä kadulle, vaan sitä käytetään lämmönvaihtimen toissijaiseen lämmitykseen. Kun kondensaatin kriittinen piste (55-57 ° C) saavutetaan, happama kosteus saostuu yksinkertaisesti, josta se puretaan erityiskanavan kautta suodattimien läpi - tämä mahdollistaa laitteen toimivan 30-50 ºC: n optimaalisessa lämpötilassa. Tässä tilassa työskentely on erittäin kätevää lattialämmitysjärjestelmissä ja nostaa asennusten tehokkuutta jopa 108-111%!

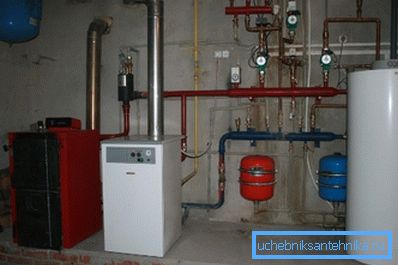

Suositus. Sekalämmityspiirille (lämpöpatterit - lattialämmitys) on edullisempaa käyttää perinteisiä konvektiotyyppisiä malleja järjestelmään upotetun kolmisuuntaisen venttiilin kanssa, koska yksikön vakiotoimintatila tällaisissa tapauksissa on paljon lähempänä palkkia 60-80 ° C.
Jotkut mallit
Lattiatyypin AKTV-12-muunnoksella on vastaava teho merkinnän digitaalisen arvon mukaan -12 kW, ja polttoaineena on suositeltavaa käyttää hiiltä, antrasiittia ja polttopuuta. Säiliössä olevan veden määrä on 35 litraa, käyttöpaine on 2 baaria, lämmönvaihdin on valmistettu kuumuutta kestävästä teräksestä, pakokaasut poistuvat savupiipun läpi, hiilen palamisen tehokkuus on vähintään 65%.
Tämän mallin mukavuus on keittolevyn läsnä ollessa, ja sen kokonaismitat (korkeus / leveys / syvyys) ovat 740x450x760 mm, joiden kokonaispaino on 95 kg.
CENTERin kaasuntuotantoon (pyrolyysiin) perustuva kiinteän polttoaineen lämmitysjärjestelmä on valmistettu 6 mm: n paksuisista teräs- ja teräsputkista, jotka virtaviivaistavat (järjestelmällisesti) kaasujen liikkumista ja polttamista. Tämän vuoksi tämäntyyppisten yksiköiden tehokkuus on 89%.
| parametrit | Mittayksikkö | B-1 | ||||||
| teho | kW | 10 | 13 | 17 | 25 | 31 | 38 | |
| Lämmitetty alue | m2 | 100 | 130 | 170 | 250 | 310 | 380 | |
| Lämmönvaihtopinta | m2 | 1,5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | |
| Ladataan äänenvoimakkuutta | kg | 50 | 60 | 70 | 80 | 90 | 100 | |
| savupiippu | nähdä2 | 150 | 300 | 300 | 300 | 300 | 300 | |
| Vetoputki | mm / H20 | 1,5-3,0 | ||||||
| Savupiipun pituus | m | 4 | 4.5 | 4.5 | 5.0 | 5.0 | 5.5 | |
| Kokonaispaino | kg | 300 | 340 | 394 | 456 | 480 | 520 | |
| Times-toimenpiteet | korkeus | nähdä | 135 | 140 | 145 | 160 | 160 | 185 |
| leveys | 58 | 58 | 60 | 65 | 65 | 68 | ||
| Syvyys ja hog | 63 + 20 | 76 + 20 | 78 + 20 | 80 + 20 | 85 + 20 | 91 + 20 |

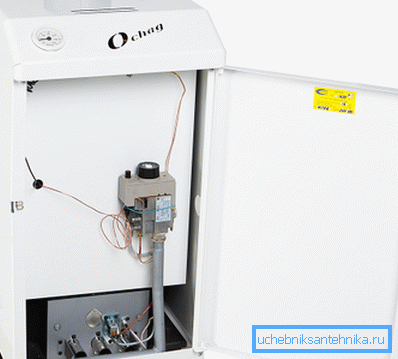

CENTERin konvektiokaasukattilat voivat olla sekä yhden piirin että kaksoispiirin, ja tämä ero on merkitty merkinnöissä, eli lyhenne KSGV tarkoittaa kahden piirin läsnäoloa, ja KSG - one on kolme suojaustasoa. Nimellisteho eri muunnoksille voi olla 7, 10, 12,5, 16, 20 ja 25 kW, ja se on suunniteltu 70, 100, 125, 160, 200 ja 250 metrin lämmitykseen.2 vastaavasti.
Huom. Tällä hetkellä tuotantoyhdistys ei tuota tämän kondenssityyppisen kaasukattiloita.
johtopäätös
Minkä tahansa kiinteän polttoaineen tai kaasun kotikattilan asentaminen lämmitysjärjestelmään omin käsin on täysin mahdollista, mutta tähän on ymmärrettävä lämmitysjärjestelmät, muuten et voi tehdä oikeaa liitäntää. Lisäksi kaasumallien tapauksessa sinun on ehdottomasti kutsuttava asiantuntija, jolla on lisenssi tutkimukselle ja viralliselle lanseeraukselle - tämä takuu kestää tällöin.
