Monotube-lämmitysjärjestelmä: löydämme tehokkuuden

Omakotitalon yksiputkinen lämmitysjärjestelmä on taloudellisempi ja yksinkertaisempi kahden putkijärjestelmän suhteen, jossa on ns. "Toimitus" ja "paluu". Tietäen tällaisen lämmitysjärjestelmän asentamista koskevat säännöt, voit järjestää sen parhaalla mahdollisella tavalla varmistamalla erittäin tehokkaan toiminnan ja maksimaalisen energiansäästön. Puhumme kaikista vivahteista, joita kohtaat, kun käytät tämäntyyppistä lämmitystä.

Lämmitysjärjestelmän osat kotona

Aluksi analysoimme, mitä yhden putken ja kahden putken lämmitysjärjestelmät koostuvat, mikä auttaa järjestelyä kokonaisuudessaan:

• Runkoputki, jossa lämmönsiirtäjä liikkuu.
• Lämmityslaitteet (lämpöpatterit), jotka on kytketty tarvittaviin paikkoihin valtatielle.
• Jäähdytysnesteen lähde (kuuma vesi) kattilan muodossa.
• Paisuntasäiliö.
• Elementit jäähdytysnesteen kiertoon järjestelmässä.

HUOM! Suurin osa jäähdytysaineista eroaa säiliöiden tilavuudesta ja lisätoiminnoista sekä käytettäessä käytetyistä materiaaleista.

Erityisominaisuudet

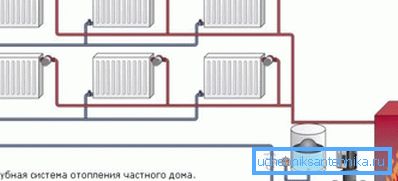

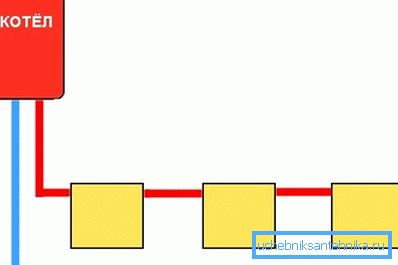

Leningradkan yksiputkinen lämmitysjärjestelmä on yhden putkijohdon suljettu silmukka, jonka kautta lämpö johdetaan lämpöpattereille ja palaa höyrykattilaan.

Asunnon lämmitysmenetelmällä on siis useita etuja, jotka tekevät siitä paremmat yksityisessä rakennuksessa:

• Kannattavuus toiminnassa (verrattuna kahden putken versioihin).
• Alhainen hinta johtuen materiaalien pienemmästä kulutuksesta.
• Helppo asentaa ja hätä korjaus. Useimmat maalaistalojen omistajat voivat järjestää itsenäisesti tämän lämmitysmahdollisuuden.
• Pääputki voidaan sijoittaa suoraan lattian yläpuolelle tai piilottaa kokonaan sen alle.
• Yksiputkijärjestelmä on yhtä tehokas sekä yksikerroksisissa että kaksitasoisissa taloissa.

Kiinnitä huomiota! Tämän lämmityslaitteiston optimaalinen toimintatapa kaikissa kodin osissa saavutetaan asianmukaisesti valitulla jäähdytysliitäntöjen sarjalla.

Järjestelmän kierto

Jäähdytysnesteen kierto lämmitysjärjestelmässä voi olla:

• Luonnollinen, johtuen veden tiheyden erosta. Jäähdytetty vesi piirin käänteisestä osasta, jolla on suurempi tiheys, syrjäyttää vähemmän tiheän (kuuman) nousuputken yläosaan ja työntää edelleen pääputkistoon pattereihin.

Tietosi! Tällä menetelmällä kierrätysputket tulisi sijoittaa vähintään 3-5 asteen kaltevuuteen, mikä ei aina ole mahdollista suurissa taloissa, joissa on suuri putkien pituus. Itse asiassa tällaisen putkilinjan kaltevuuden mukaan korkeus metriä kohti on 50 - 70 mm.

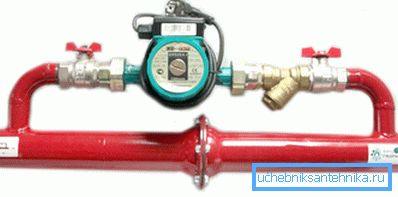

• Pakolliseksi. Tässä menetelmässä jäähdytysainetta kierrätetään pumpun kautta, joka on kytketty lämmitysjärjestelmään paluupiirissä juuri ennen kuin vesi pääsee kattilaan. Järjestelmän pääputki, jossa jäähdytysnesteen pakko kiertää, voidaan sijoittaa 50 mm: n korkeuserolla reitin metriä kohti.

Varoitus! Koska järjestelmä, jossa on verkkoon kytketty kiertopumppu, muuttuu automaattisesti haihtuvaksi, on ryhdyttävä toimenpiteisiin jäähdytysnesteen pysähtymisen välttämiseksi sähkökatkoksen aikoina. Tätä varten on asennettu ns. Kiihdytin, joka pystyy työntämään kuumaa vettä noin 1,5 metrin korkeuteen.

Paisuntasäiliö

Kiihdyttävän kollektorin huipussa putki johdetaan paisuntasäiliöön. Sen tarkoituksena on säätää paine lämmitysjärjestelmässä, jotta vältetään hätätilanteeseen nouseminen.

Nykyään käytetään useammin suljetun mallin laajennussäiliöitä, lukuun ottamatta jäähdytysnesteen kosketusta ilmaan.

Rakenteellisesti paisuntasäiliö on säiliö, joka on jaettu kahteen osaan joustavan kalvon avulla:

• Yksi on täynnä paineen alaista ilmaa.
• Toinen on varustettu tulo- ja lähtöjäähdytysnesteellä.

Suljettu paisuntasäiliö voidaan asentaa mihin tahansa lämmityspiirin sopivaan paikkaan, mikä on etu avoimiin säiliöihin, jotka on asennettu yksinomaan järjestelmän korkeimpaan kohtaan.

Tietosi! Jäähdytysnesteen vapaa kosketus ilman kanssa avoimessa paisuntasäiliössä edistää aktiivista happisaturaatiota. Tämä uhkaa teräsputkien ja lämmityslaitteiden varhaista vikaantumista korroosioprosessien kiihtymisen vuoksi. Tällöin on suositeltavaa asentaa monoputkilämmitysjärjestelmä polypropeeniputkilla - materiaali on vastustuskykyinen muodonmuutokselle.

Lämmitysjärjestelmän komponenttien asennussuunnitelma

Yksi putkilämmitysjärjestelmä on asennettu seuraavaan järjestykseen:

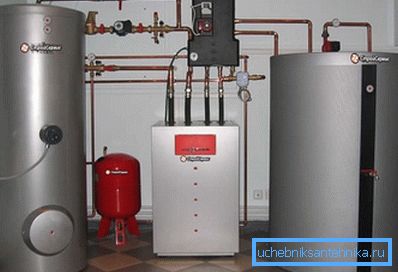

• Lämmönsiirtolaitteen lähde on kattila, joka pystyy toimimaan seuraavista syistä:

• Kaasua.
• Kiinteä polttoaine.
• Sähkö.
• Kahden tai useamman mahdollisen polttoaineen vaihtoehdot.

HUOM! Jälkimmäinen vaihtoehto on kätevä niissä tapauksissa, joissa tietty aika on yksi polttoaineen lähteistä tai se on kallis.

• Kiihdytin kerääminen paisuntasäiliön sisään. (Katso myös artikkeli Putkileikkuri teräsputkille: ominaisuudet.)
• Pääputki, joka ohittaa asunnon kaikki huoneet vuorotellen. Kun otetaan huomioon, että jäähdytysneste jäähtyy, kun se liikkuu pois kattilasta, pääasiassa parempia lämmityksiä tarvitsevien huoneiden pitäisi olla ensimmäisiä, jotka ovat matkalla siihen:

• Vauva.
• Makuuhuoneet.
• Kylpyhuoneet.

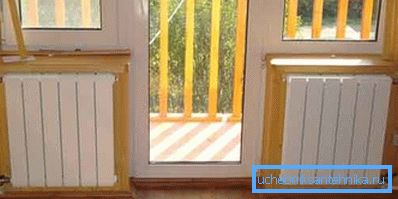

Kiinnitä huomiota! Voit asentaa lämpöpatterit kotiinsi missä tahansa sopivassa paikassa. Lämmityslaitteiden asennusohjeissa edellytetään vain pakollista asennusta ikkunoiden alle. Suosituksemme on myös sijoittaa patterit sisäänkäynnin oven läheisyyteen (seuraavassa kuvassa).

Lämmittimien liittäminen

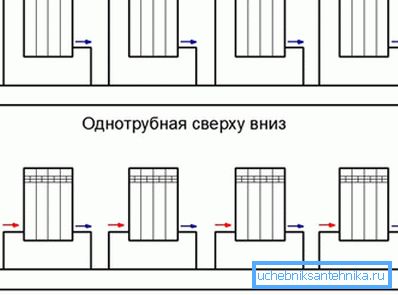

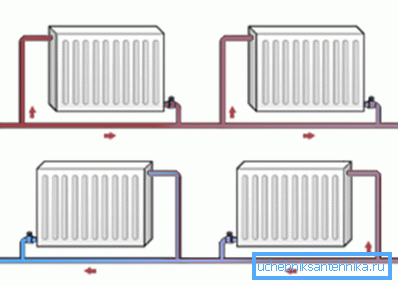

Lämmittimiä voidaan liittää järjestelmään kahdella tavalla:

• Ensimmäinen on sääntelemätön yksinkertaisin. Tällöin lämpöpatterit on yhdistetty valtatietä kahteen pisteeseen:

• Sisäänkäynnillä.
• Poistu.

Tämä yksinkertainen ja edullinen kytkentäkaavio ilman lisäliitäntöjä ja -elementtejä ei salli:

• Lämmityksen säätö.
• Jäähdyttimen sammuttaminen korjausta tai vaihtoa varten, kun järjestelmä on täynnä.

• Toinen vaihtoehto on Leningradka. Tämän järjestelmän mukaan jokainen moottoritie, joka on sisääntulo- ja poistumispaikalla, on varustettu lukituslaitteella, jolla voit:

• Säädä lämmityksen tehoa erillisellä alueella.
• Katkaise kokonaan jäähdytysnesteen virta korjausten suorittamiseksi.

Lisäksi ohittaen säteilijät ohitetaan lukituslaitteen ohitus, jos se on tukossa, jäähdytysnesteen virtaus ohjataan suoraan tietyn säteilijän kautta.

Älä unohda, että vain valitset jonkin edellä mainituista menetelmistä kunkin niistä. On toinen vaihtoehto - palkata työväen miehistö, joka määrittää parhaan lämmitysjärjestelmän rakennuksen tyypin mukaan, minkä jälkeen voit aloittaa työskentelyn omin käsin. (Katso myös artikkeli Jätevedet mökissä: ominaisuudet.)

johtopäätös

Nyt tiedät enemmän yksiputkisen lämmitysjärjestelmän erityispiirteistä, mitkä ovat vaihtoehdot sen toteuttamiseksi maalaistalossa. Kuten ymmärrätte, ratkaisua tähän asiaan olisi lähestyttävä järkevästi, kun punnitaan kaikki edut ja haitat, on ymmärrettävä, että se on parempi sinulle ja rakenteellesi. Muista verrata kahden putken järjestelmään, joka on myös suosittu yksityisissä asuntoissa.

Tässä artikkelissa esitetyssä videossa on lisätietoja tästä aiheesta.
