Monotube lämmitysjärjestelmä leningradka: yksinkertaisuus ja

Tässä artikkelissa on tutustuttava yhteen yksinkertaisimmista ja yleisimmistä lämmitysjärjestelmistä - Leningradista tai kasarmirakenteesta. Tulemme selvittämään, mitä etuja ja haittoja sillä on vaihtoehtojen taustalla, miten lämmityslaitteet liitetään oikein ja mitä putkien halkaisijoita tulisi suunnata. Joten mene.

Mikä se on

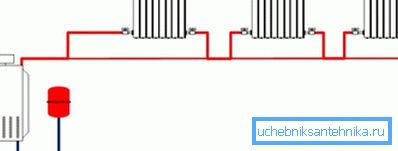

Leningradka on yksinkertaisesti pullotusputki, joka ympäröi taloa tai lämmitettyä tilaa kehän ympärillä. Lämmittimet on upotettu suoraan siihen lyhyillä vuorauksilla. Verenkiertoon tarvittava ero muodostuu yleensä kiertovesipumpusta tai kytkentästä lämmityspäästöön hissilaitteen kautta.

Jäähdytysnesteen kierrosnopeuden säätämiseksi (ja vastaavasti säteilijöiden eniten rungon alusta lämpötila) voidaan käyttää:

• Kiertovesipumpun kapasiteetin tasainen säätö.
• Kaasuventtiilit.
• Pidätinlevy.

Lisäksi: Leningradia voidaan käyttää järjestelmissä, joissa on luonnollinen jäähdytysnesteen kierto (gravitaatio). Tässä tapauksessa kiertonopeutta säädetään kuumentamalla lämmönvaihdinta uunissa tai kattilassa.

Sovellusalueet

Rajoituksia virtaavat mökki.

1. Sitä voidaan käyttää huoneissa, joiden kokoonpano mahdollistaa renkaan erottamisen toisistaan. Suuri määrä väliseinämiä, panoraamaikkunoita ja oviaukoja ei vain tee ristiä Leningradille, mutta ne tekevät asennuksesta niin työlästä, että ajattelet väistämättä vaihtoehtoja.

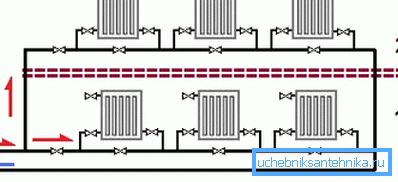

2. Tämä järjestelmä ei sovellu korkeisiin rakennuksiin.. Ainakin puhtaassa muodossaan: yksiputkinen rengas käytetään usein yksittäisissä huoneistoissa uusissa rakennuksissa; Kunkin asunnon lämmitysjärjestelmä on kuitenkin upotettu perinteisesti eronneisiin nousuputkiin.

Plussat ja haitat

Mikä on hyödyllistä tietää Leningradista?

arvokkuus

• Se on turvallinen. Ehdottomasti vaarallinen. Tilanne, jossa järjestelmä pysähtyy tuuletuksen takia, on täysin poissuljettu.
• Se mahdollistaa lämmittimien itsenäisen säätämisen ja niiden purkamisen. Samanaikaisesti yhden jäähdyttimen sammuttaminen, kuristaminen tai poissaolo ei vaikuta muiden toimintaan.
• Kuten jo mainittiin, se voi toimia pakko- ja luonnollisella liikkeellä.
• Piirin käynnistäminen on erittäin yksinkertaista riippumatta siitä, onko siinä ilmaa. Koska paine LVI- tai lämmityspäässä on huomattavasti korkeampi kuin ilmakehän, kun jäähdyttimet sijaitsevat pullotusilman yläpuolella, ne pakotetaan ulos yläosaansa.
• Jäähdytysnesteen kierto alkaa myös silloin, kun järjestelmä on ilmassa, ja lämmittimien lämmönjohtavuuden vuoksi ne lämmitetään täysin ennen ilman ilmaa.

Nuance: piiri toimii vain jäähdyttimen kytkentäkaavion alareunasta alaspäin kuvaamalla tavalla.

puutteet

Näitä ovat ehkä vain väistämätön lämpötilan vaihtelu ensimmäisen ja viimeisen lämmityslaitteen välillä piirissä. Tarkemmin sanottuna leviäminen on havaittavissa jäähdyttimen tuloaukossa: lämmitysputkistojärjestelmän tasapainottaminen voi tarvittaessa tasoittaa lämmönsiirron.

Asennusominaisuudet

Onko olemassa sääntöjä, joita sinun pitäisi noudattaa, kun asennat Leningradin omiin käsiisi?

• Jäähdyttimet eivät rikkoa täyttöä ja törmäävät sen kanssa. Lämmityslaitteiden johdonmukaisesti lisäämällä niiden läpi kulkeva jäähdytysnesteen virtaus kasvaa hieman, mutta menetämme kaikki sänkijärjestelmän punkit - yksinkertainen käynnistys, vikasietoisuus ja mahdollisuus itsenäiseen lämpötilan säätämiseen kullakin akulla.

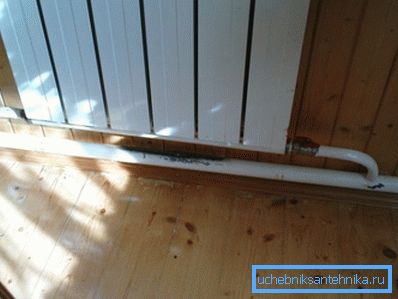

• Kuten jo mainittiin, on parempi käyttää kiinnitystä alaspäin: liitännät on liitetty jäähdyttimen alempiin kierteisiin molemmin puolin. Ohje liittyy siihen, että tällaisessa järjestelmässä ilman läsnäolo akussa ei vaikuta verenkiertoon sen alemman kerääjän kautta. Samoista syistä pullotuksen tulisi sijaita lämmityslaitteiden alle eikä niiden yläpuolella.

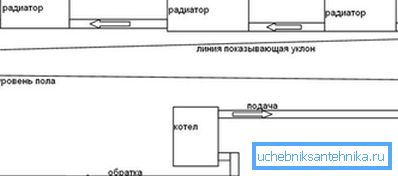

Nuance: näitä suosituksia ei sovelleta järjestelmään, jossa on luonnollinen kierto. Jotta vesi siirrettäisiin painovoiman avulla, pullottaminen on väistämättä asetettava rinteeseen; ensimmäiset lämpöpatterit ovat sen alapuolella. Avoimen paisuntasäiliön ollessa kyseessä ilmanvuoto ei kuitenkaan ole varmasti ongelma.

• Lämmittiminä ei pidä käyttää konvektoria (kela, jossa on eviä lämmönsiirron lisäämiseksi). Jälleen he ottavat meiltä yhden Leningradin pullista - kyvystä työskennellä lämmityksellä, jopa vaikuttuneessa tilassa.
• Järjestelmää suunniteltaessa kannattaa noudattaa seuraavia vähimmäiskokoja:

Nuance: kohtuullinen maksimi pituus täyttämällä järjestelmä luonnollisella kierroksella - noin 40 metriä. Suuremmalla alueella on parempi kiertää kiertovesipumpulle.

• Jokainen lämmitin on varustettu seuraavilla venttiileillä:

• Sulje palloventtiili sisäänkäynnin kohdalla. Se sammuttaa jäähdyttimen kokonaan korjausta tai vaihtamista varten ilman, että koko piiriä lasketaan.
• Kaasuläppä. Sen avulla voit jälleen katkaista lämmittimen kokonaan tai rajoittaa sen kiertoa, mikä vähentää lämpötilaa. Kuristimen sijasta voidaan asentaa termostaattinen pää, joka säätää omaa liikkuvuuttaan automaattisessa tilassa huoneen lämpötilasta riippuen.

Hyödyllistä: taloudellisista syistä voidaan asentaa toinen venttiili kuristimen tai lämpöpään sijasta. Sen hinta on paljon alhaisempi; On kuitenkin melko hankalaa säätää eyelinerin virtausta venttiilillä.

• Ilmanvaihto yhdellä ylemmästä jäähdyttimen tulpasta. Ilman vuotamista varten voidaan käyttää Mayevskin hana, venttiili tai tavallinen hana.

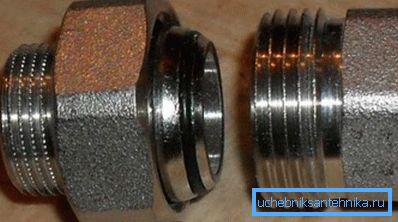

• Kun se on asennettu teräslevyihin korkin puolella vasemmalla kierteellä, asennetaan irrotettava ajopiiri, jonka avulla jäähdytin voidaan tarvittaessa purkaa ilman hitsausta. Yleensä bimetallisäteilijöillä varustettuja teräsliitoksia käytetään keskuslämmitykseen liitetyissä kodeissa, joiden lämpötilat ja paineet eivät ole aina ennustettavissa. Autonomiset järjestelmät käyttävät polypropeenista ja metallista valmistettuja putkia; paristojen liittäminen tässä tapauksessa on helpompaa laittaa pari amerikkalaista naista.

johtopäätös

Toivomme, että lukijalle ehdotettu materiaali auttaa häntä lämmitysjärjestelmän ja sen asennuksen suunnittelussa. Kuten aina, löydät lisää aihepiirikohtaisia ​​tietoja artikkeliin liitetystä videosta. Onnea!
