Mitkä ovat tulisijat vedellä

Suurissa taloissa ja mökeissä sekä pienissä yksityisissä taloissa maanpinnalla on erittäin kätevää ja edullista käyttää vesipiirillä varustettuja lämmityspeitteitä. Lämmityskattilan lisäksi saat myös esteettisen lisäyksen huoneen sisustukseen.

On huomattava, että tällaisia ​​lämmittimiä käytetään milloin tahansa vuoden aikana ilman viittausta yhteiseen piiriin - voit aina lämmittää itseäsi tulisijalla, jos se toimii itsenäisessä tilassa ilman lämmitysväliaineen lämmittämistä. Alla on lyhyt katsaus tällaisiin yksiköihin, tutustumme niiden asennustapaan ja lisäksi näemme lyhyen videoleikkeen tästä aiheesta.

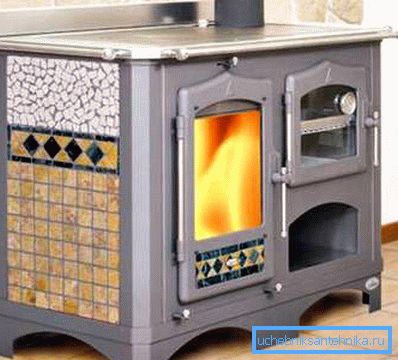

Takka vedellä

takka

Huom. Nimet, kuten tulisijat, joissa on vesipiiri tai veden takki, lämpökammio - kaikki tämä viittaa aiheeseen, josta keskustelemme ja jolla on sama merkitys.

Laitteen periaate

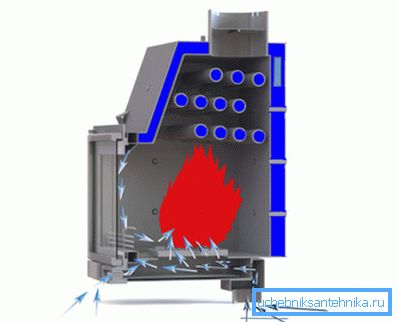

Ilmavirran kuvio lämmityksen aikana
  • Kaiken kaikkiaan takka on muutos keittimestä ja liesi-setteristä tai jopa käsityöläisestä, joka tuntee tiilen perustan ja jolla on piirustus ennen kuin hänen silmänsä voivat rakentaa sen omin käsin.. Loppujen lopuksi tämä muotoilu ei ole mitään muuta kuin avotyyppinen tulipesä, jossa on yksinkertaistettu savupiippu, mutta jos ylhäällä on vesisuoja, niin tulipesä on tietysti suljettu.
  • Jos avotyyppinen tulipesä, siitä peräisin oleva lämpö menee välittömästi huoneeseen, mutta samalla puolet tästä energiasta yksinkertaisesti lentää putkeen kaikkein kaikkein ilmaisemmassa merkityksessä. Siksi vesikattilan läsnäolo vaatii tiettyä tiivistystä (uunin ovi) ja rakenteen sisällä tuotetun lämmön enimmäisviivettä. Jos olet laskenut mallin oikein, sen tehokkuus voi nousta jopa 85%: iin, ja tämä on jo osoitus joistakin kiinteän polttoaineen, diesel-, sähkö- ja kotitalouksien kaasukattiloiden malleista!
  • Mutta takkatilassa vesikattila ei ole tavanomaista tyyppiä, suurin osa se on joukko toisiinsa yhdistettyjä metalliputkia, jotka sijaitsevat seinien ja tulipesän katossa.. Ja tietenkin ne ovat keskellä kaksinkertaista metallikoteloa, eli avotulen toiminta-alueen ulkopuolella. Tällöin polttoaineena voidaan käyttää polttopuuta, brikettejä, kuormalavoja sekä hiiltä ja puuhiiltä.

Veden paita

Putkikattila

Jotta voit asentaa putkityyppisen järjestelmän suunnitteluun, sinun on valmistauduttava tähän. Ja se on yleensä valmistettu 4-5 mm paksuisesta teräslevystä tai valuraudasta, vain tässä paksuuden tulisi nousta 7-8 mm: iin.

Ulkopuolelta tällainen runko on päällystetty kuumuutta kestävällä maalilla tai ne on peitetty koriste-tiilillä, mutta maali ei kuitenkaan ole tarpeeton, vaikka metalli on peitetty koristeellisella maalilla.

Vesitakki voi olla sekä itse metallilevyistä että yhteenliitettyjen putkien järjestelmästä, kuten yllä olevassa kuvassa. Tällä ei ole merkittävää vaikutusta tehokkuuteen, mutta metalli-suljetun putkijärjestelmän käyttöikä on vähintään kaksi kertaa korkeampi johtuen seinän palamisen todennäköisyyden vähenemisestä.

Koska metalli on erinomainen lämmönjohdin, se seikka, että putket on aidattu pois avotulesta teräs- tai valurautaosalla, ei vaikuta veden lämmitykseen järjestelmässä. Jollei hyvin pienestä osasta tehokkuutta käytetä itse osion lämmittämiseen.

Huom. Kuumailma muodostuu metallikoteloon ja jos se viedään huoneeseen, joka on varustanut tähän erityisiä kanavia, lämpöpattereja ei tarvita lainkaan huoneessa, jossa takka asennetaan.

Pyrolyysi-takat

Huom. Ensinnäkin, ymmärtäkäämme terminologia ja selventäkää, että pyrolyysi on orgaanisen aineen terminen hajoaminen kevyempiin molekyyleihin, eli yksinkertaisesti sanottuna orgaanisen aineksen poltosta muodostuva savu on pyrolyysimenetelmän tuote.

Takka-aukon läsnäolo on merkki pyrolyysin polttoaineen palamisesta

Ja nyt katsotaanpa, mitä pyrolyysi voi antaa lämmitysrakenteissa.

  1. Ensinnäkin pyrolyysituote on orgaaninen aine, jota ei ole vielä poltettu loppuun, joten ne voidaan polttaa lisäenergian saamiseksi.
  2. Toiseksi, savu on toissijainen lämpö ja sen sijaan, että se siirrettäisiin savupiippuun, voit käyttää tätä energiaa, mikä lisää koko lämmittimen tehokkuutta.

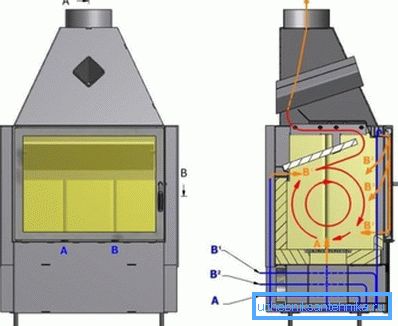

Pyrolyysi takka asettelu

Kiinnitä huomiota ylempään kuvaan - siinä näet osassa olevan kaasugeneraattorin, tarkemmin sanottuna kaksi uunia:

  • siellä on huone, jossa on rajoitettu ilma pääsy polttopuiden asettamiseen ja polttamiseen;
  • ja pyrolyysituotteiden polttokammion päällä (savu).

Sytytyksen aikaansaamiseksi ilma siirtyy alempaan kammioon ashpit (A): n kautta, se tulee myös puhaltaa lasia (B1), mutta kanava B2 on suunniteltu tuomaan kuumaa ilmaa pyrolyysikammioon, jossa lopullinen polttoaine palaa.

Kaasu-takan tärkein etu on tietenkin erittäin korkea hyötysuhde - joskus se voi nousta 100%: n merkkiin ja tämä ei ole fiktio, vaan todellisuus. Ilmaa syötetään kaasugeneraattorikammioon ylhäältä.

Siksi kiinteän polttoaineen kattiloissa tulipesä sijaitsee usein yläosassa ja jälkipolttokammio pohjasta - tämä yksinkertaistaa huomattavasti suunnittelua. Polttopuun polttamisen tehokkuuden säilyttämiseksi tulipesä on välttämättä asetettu tulisijoituspalikoille ja koristeltu vasta sitten. Vaikka on mahdollista ostaa koristeellisia tulenkestäviä tiiliä.

Jotkut näytteet

PL-190 (kulma)

Metalli PL-190, valmistettu Puolasta 4-6 mm: n teräslevystä (rakennustyömaasta riippuen) on kulmainen takkatyyppi, jossa on vesisuoja ja oven aukko. Jos pääkomponentit on valmistettu lämpöä kestävästä teräksestä, ovikehykset, tulpat ja arina on valurautaa. Savupiipun halkaisija on 180 mm, ja CO-päästö on 0,4%, kun ulostulolämpötila on 16 x C.

Tämän rakenteen ilmanotto tapahtuu katupuolelta, ja lämmitys tapahtuu polttopuulla, briketeillä ja pelleteillä jatkuvassa polttotilassa. Vesipiirin käyttöpaine, jonka tilavuus on 32 l. Ohjeessa on enintään 8 bar, nimellisteho 8 W, tehokkuus 75%. Yksikkö on riittävä lämmittämään 100 m2: n pinta-alaa.

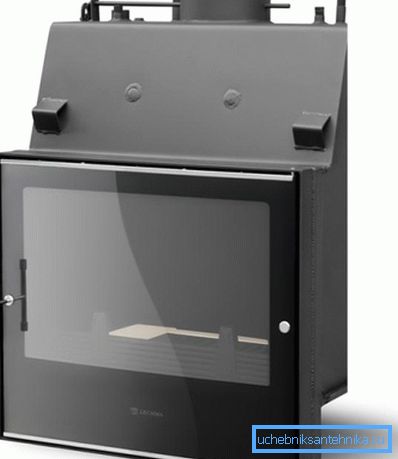

PL-190 (suora)

Metalli PL-190, valmistettu Puolasta 4–6 mm: n teräslevystä (rakennustyömaasta riippuen) on suora tyyppi takka, jossa on vesivaippa ja oven aukko. Jos pääkomponentit on valmistettu lämpöä kestävästä teräksestä, ovikehykset, tulpat ja arina on valurautaa. Savupiipun halkaisija on tällöin 180 mm, ja CO-emissio on 0,4% ulostulolämpötilassa noin 16 ° C.

Tämän rakenteen ilmanotto tapahtuu katupuolelta, ja lämmitys tapahtuu polttopuulla. Briketit ja pelletit jatkuvassa polttotilassa. Vesipiirin käyttöpaine, jonka tilavuus on 31-64 l. Ohjeessa on enintään 8 bar, nimellisteho 12, 15, 19 W, tehokkuus 75%. Yksikkö riittää lämmittämään 200 m2: n pinta-alaa.

PL-210 ECO / SP (pyrolyysi)

PL-210 ECO on ulkonäöltään ja tuotannostaan ​​hyvin samanlainen kuin vastaavilla, vain kaasun generaattorin periaatteessa polttaminen muuttaa radikaalisti sen suorituskykyä. Joten savupiipun halkaisija on jo 200 mm, CO-päästö on 0,11% ja keskimääräinen poistokaasun lämpötila on jo 268? ja tehokkuus 78%. Tietenkin sen hinta on lähes kaksi kertaa korkeampi, mutta polttoainetalous on valtava.

johtopäätös

Asentamalla takka, jossa on veden lämmitys kotiisi, löydät vain lämmönlähteen, mutta viihtyisän paikan rentoutua kylmässä tai jopa viileässä kaudella. Lisäksi et voi vain ostaa sitä, vaan lisätä sen itse käyttämällä edellä mainittuja periaatteita. Onnea!
